1. Sissejuhatus Suure võimsusega 1653,7 nm 40 mW DFB Butterfly Laser
2. Tehnilised andmed
3. Toote omadused
4. Tüüpilised rakendused
5. Toote üksikasjad
6. Tellimisinfo
7. Andmeleht ja testileht
8. Pakkumise ja makse tingimused
9. Juhtimisaeg
10. Märkused operatsiooni kohta
11. Kvaliteedi tagamine ja Müügijärgne teenindus
Suure võimsusega 1653,7 nm 40 mW DFB Butterfly Laser kasutab suure jõudlusega MQW DFB kiip, mille kesklainepikkus on 1653,7 nm, lainepikkuse tolerants +/-1 nm ja külgrežiimi tagasilükkamise suhe (SMSR) >35dB. Sellel on madal lävipinge, madal energiatarve ja kõrge usaldusväärsus. Integreerides termistori, termoelektrilise jahuti (TEC) ja seirediood, see toetab pikaajalist stabiilset tööd ja seda kasutatakse laialdaselt gaasituvastussüsteemid, passiivsete seadmete testimine ja fiiberoptiline andur. Õige töö ajal on vaja juhtmeid, temperatuuri ja voolu reguleerida vältida kiudude paindumist ja kahjustusi.
|
Parameeter |
Sümbol |
Seisund |
Min. |
Tüüp. |
Max |
Üksus |
|
Säilitustemperatuur |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Töökorpuse temperatuur |
Üles |
– |
-20 |
– |
70 |
℃ |
|
LD edasivool |
KUI |
CW |
– |
– |
500 |
mA |
|
LD vastupidine vool |
Ir |
– |
– |
– |
2 |
mA |
|
LD vastupidine pinge |
VLR |
– |
– |
– |
3 |
V |
|
PD edasivool |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD vastupidine pinge |
VRPD |
– |
– |
– |
20 |
V |
|
TEC vool |
ITEC |
– |
– |
– |
2 |
A |
|
TEC pinge |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Kiu painderaadius |
– |
– |
30 |
– |
– |
mm |
|
Suhteline õhuniiskus |
RH |
Mitte kondenseeruv |
0 |
– |
95% |
– |
|
Juhtjootmise aeg |
– |
260 ℃ |
– |
– |
10 |
Teiseks |
|
Fiber aksiaalne tõmbejõud |
– |
– |
– |
– |
5 |
N |
|
Kiudude külgne tõmbejõud |
– |
– |
– |
– |
2.5 |
N |
● Tööstusstandard 14-nõelaga liblikapakett;
● Sisseehitatud TEC ja monitor PD;
● Kõrge stabiilsus 40mW optiline väljund;
● Suure jõudlusega, Multiquantum Well (MQW) hajutatud tagasisidega (DFB) laser.
● Tuunitav dioodlaser neeldumisspektroskoopia TDLAS;
● CH4 Seire;
● Valgusallikas jaoks keskkonnaseire ja gaasianalüsaatorid.

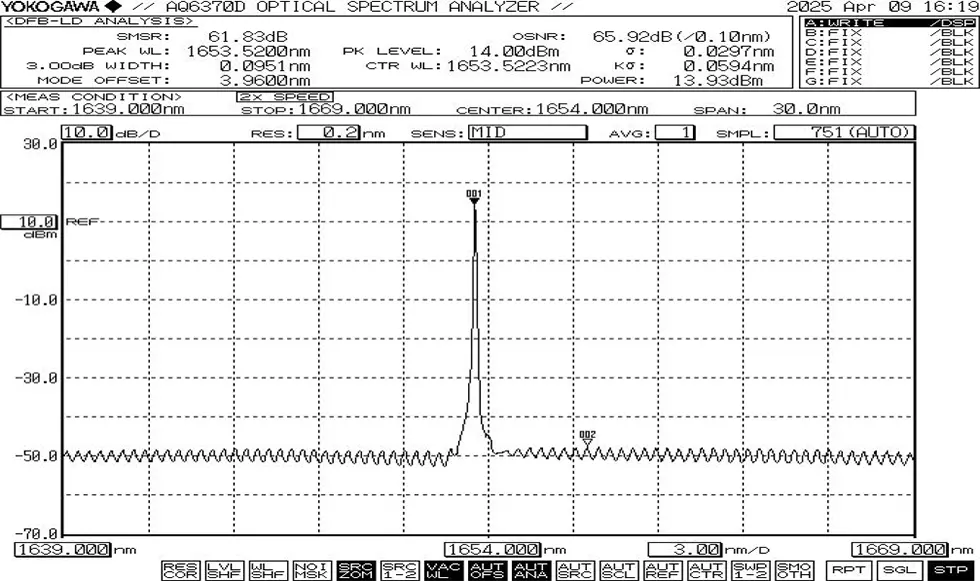

● Tüüpiline spekter: 1653,7 nm, +/-1 nm WL tolerants.

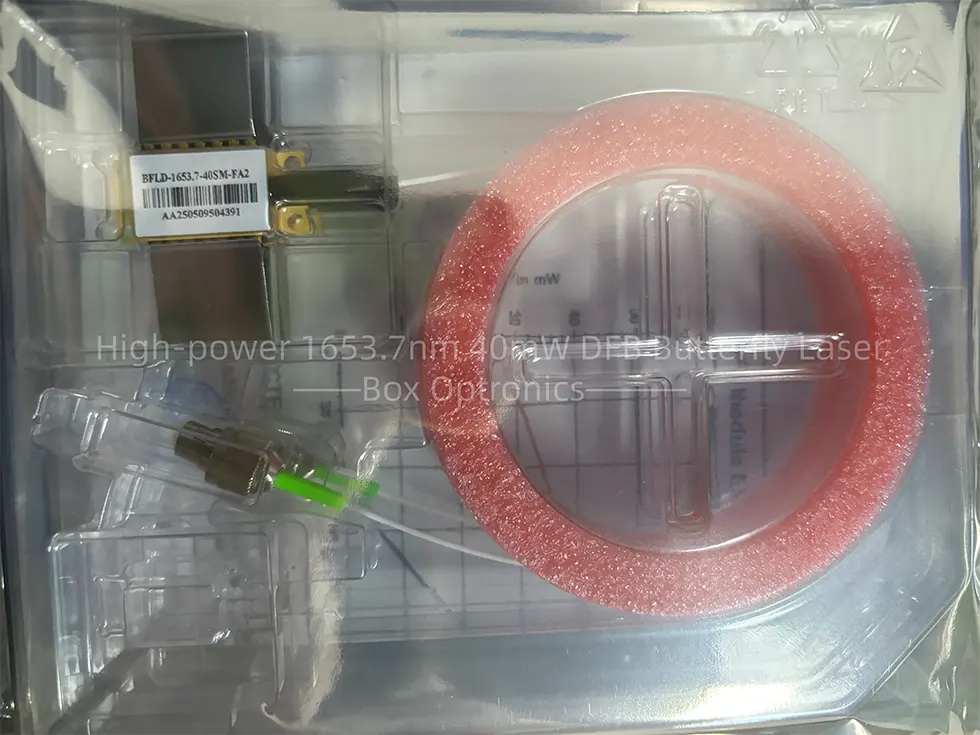

● Pakkimise näide
|
|
Aksessuaarid |
Kogus |
|
1 |
Suure võimsusega 1653,7 nm 40 mW DFB Butterfly Laser |
1 |
|
2 |
Toote testimise aruanne |
1 |
|
Nimi |
Lainepikkus |
Väljundvõimsus |
Kiu tüüp |
Ühendus |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laserdiood |
1653:1653,7 nm muud |
10:10 mW 40:40 mW muud |
SM: ühe režiimiga PM: polarisatsiooni säilitamine
|
FA: FC/APC SA: SC/APC muud |
NULL: tüüp 1 2: tüüp 2 |
nt: BFLD-1653-40SM-FA
(Tellimisteave: suure võimsusega 1653,7 nm 40 mW DFB Butterfly Laser, SM-kiu, FC/APC-pistikuga, 1. tüüpi pistikupesaga).
● Pakkumise tingimused
(1) EXW:
Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.
(2) DAP:
Kui teil pole kontot, tasuge saatmiskulud ette tooteid.
(3) Muu
● Maksetingimused
Saadaval on PayPal ja T/T.
Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)
Rahvusvaheline logistika võib võtta 3-5 tööpäeva.
● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.
● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.
● Enne seadme sisselülitamist aktiveerige esmalt jahuti ja seejärel rakendage võimsust väikeste sammudega, et vältida kiibi ülekuumenemist või ülekoormatud.
● Garantiiperiood:
Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.
● Tasuta garantii välistused:
Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:
(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.
(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.
(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.
(4) Volitamata lahtivõtmine, muutmine või parandamine.
(5) Muudetud või mittetäielikud garantiisildid korpusel.
(6) Kahjustused või kadu transpordi ajal.
