FP koaksiaalne pigtail laserdiood

Box Optronicsi FP koaksiaalsed pigtail-laserdioodid on saadaval mitme lainepikkusega vahemikus 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm ja 980 nm. Need kiudoptiliste süsteemide, optiliste mõõtmiste, laboratoorsete katsete, biomeditsiiniliste instrumentide ja spektroskoopia jaoks mõeldud CW laserdioodid pakuvad stabiilset väljundit, madalat müra ja pikka kasutusiga. Toetame hulgioste ja näidiskonsultatsioone.

Saada päring

Tootekirjeldus

Sisukord

1. FP Coaxial Pigtail laserdioodi tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Rakendused

5. Pakendi joonise ja PIN-väljundi määratlus (ühik: mm)

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Kvaliteedi tagamine ja müügijärgne teenindus

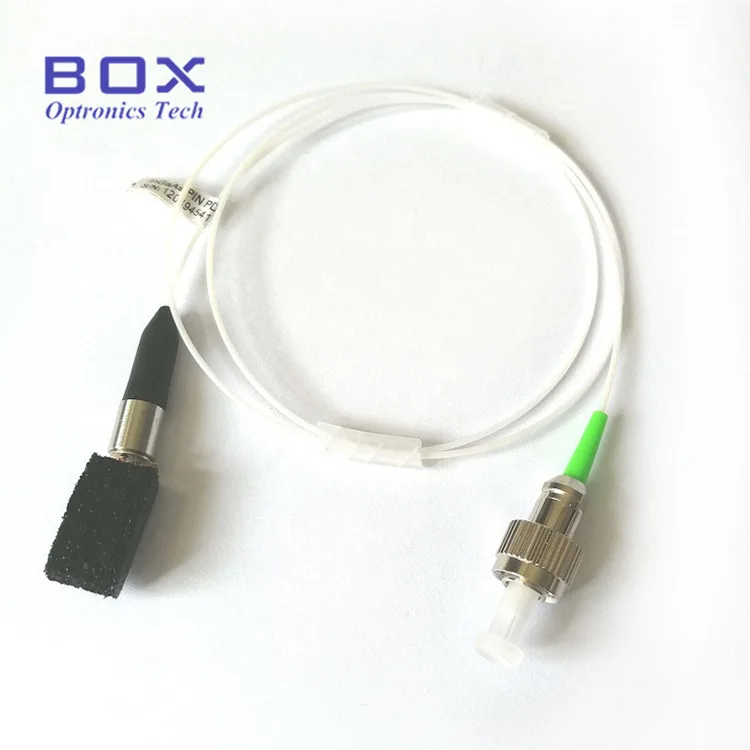

Toote tutvustus-FP koaksiaalne pigtail laserdiood

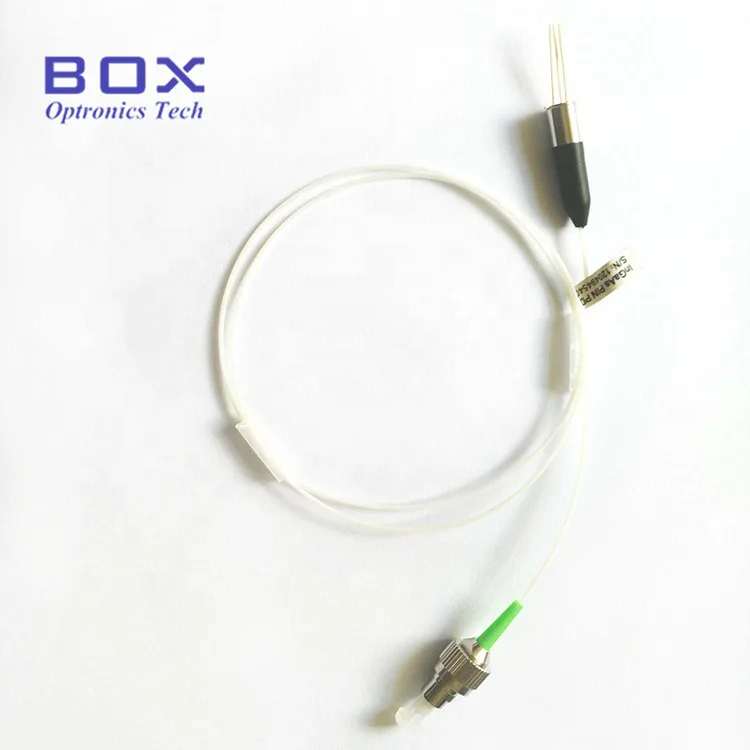

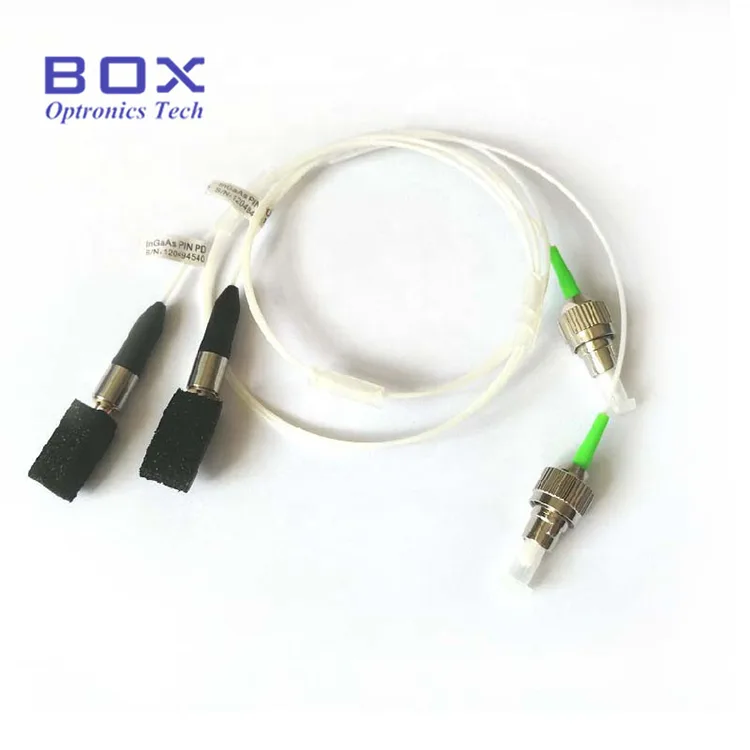

See FP koaksiaalne pigtaillaserdiood on üherežiimiline Fabry-Perot laserdiood, saadaval on lainepikkused 450nm, 520nm, 650nm, 660nm, 785nm, 850nm ja 980nm ning väljundvõimsus on 10 mW. Pistik on FC/APC või SC/APC. Kõrge töökindlus ja pikk kasutusiga. Telcordia GR-468 töökindlustesti standard. Need mitme lainepikkusega FP laserdioodid pakuvad paindlikke, töökindlaid ja suure jõudlusega lahendusi mitmesuguste nähtavate ja peaaegu infrapuna rakenduste jaoks.

Toote spetsifikatsioonid - FP koaksiaalne pigtail laserdiood

Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	440	450	460	nm
Optiline väljundvõimsus	PF	IF = 65 mA	10	20	-	mW
Lävivool	ITH	CW	-	22	40	mA
Tööpinge	VF	CW	-	5.1	6.0	V
Töövool	KUI	CW	-	70	90	mA
Kiu tüüp	-	-	460 hj
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	510	520	530	nm
Optiline väljundvõimsus	PF	IF = 65 mA	5.0	-	-	mW
Lävivool	ITH	CW	-	22	40	mA
Tööpinge	VF	CW	-	5.8	6.5	V
Töövool	KUI	CW	-	60	80	mA
Kiu tüüp	-	-	460 hj
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	640	650	660	nm
Optiline väljundvõimsus	PF	IF = 65 mA	-	5	-	mW
Lävivool	ITH	CW	-	55	-	mA
Tööpinge	VF	CW	-	2.1	2.5	V
Töövool	KUI	CW	-	-	105	mA
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	652	660	670	nm
Optiline väljundvõimsus	PF	IF = 70 mA	10	-	-	mW
Lävivool	ITH	CW	-	40	90	mA
Tööpinge	VF	CW	-	2.4	3.0	V
Töövool	KUI	CW	-	70	120	mA
Kiu tüüp	-	-	630 hj
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	780	790	800	nm
Optiline väljundvõimsus	PF	IF = 70 mA	10	-	--	mW
Lävivool	ITH	CW	-	30	45	mA
Tööpinge	VF	CW	-	1.9	2.2	V
Töövool	KUI	CW	-	70	120	mA
Kallaku efektiivsus	SE	CW	1	1.1	1.2	W/A
Jälgige PD-d	IM	-	-	0.2	0.2	mA
Kiu tüüp	-	-	780 hj
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	840	850	860	nm
Optiline väljundvõimsus	PF	IF = 60 mA	10	-	-	mW
Lävivool	ITH	CW	-	16	20	mA
Tööpinge	VF	CW	-	2.1	2.3	V
Töövool	KUI	CW	-	45	60	mA
Kallaku efektiivsus	SE	CW	-	0.95	-	W/A
Jälgige PD-d	IM	-	0.05	0.13	0.5	mA
Kiu tüüp	-	-	780 hj
Parameeter	Sümbol	Katse seisukord	Min	Tüüp	Max	Üksus
Kesklainepikkus	λC	POP = PF	965	980	990	nm
Optiline väljundvõimsus	PF	IF = 60 mA	5	-	-	mW
Lävivool	ITH	CW	-	12	20	mA
Tööpinge	VF	CW	-	1.55	2.0	V
Töövool	KUI	CW	-	30	50	mA
Kallaku efektiivsus	SE	CW	0.64	0.8	-	W/A
Jälgige PD-d	IM	-	0.08	0.3	0.5	mA
Kiu tüüp	-	-	Tere 1060

Toote omadused - FP koaksiaalne pigtail laserdiood

● Üherežiimiline Fabry-Perot(FP) laserdiood;

● Lainepikkuse valikud: 450–980 nm;

● Koaksiaalkiudühendusega väljund, CW töö;

● Kõrge töökindlus, pikk kasutusiga;

● Telcordia GR-468 töökindlustesti standard.

Tooterakendused-FP koaksiaalne pigtail-laserdiood

● Näidustus;

● Valguspliiats;

● Printerid;

● labori- ja biomeditsiiniline laser;

● Optiline andur.

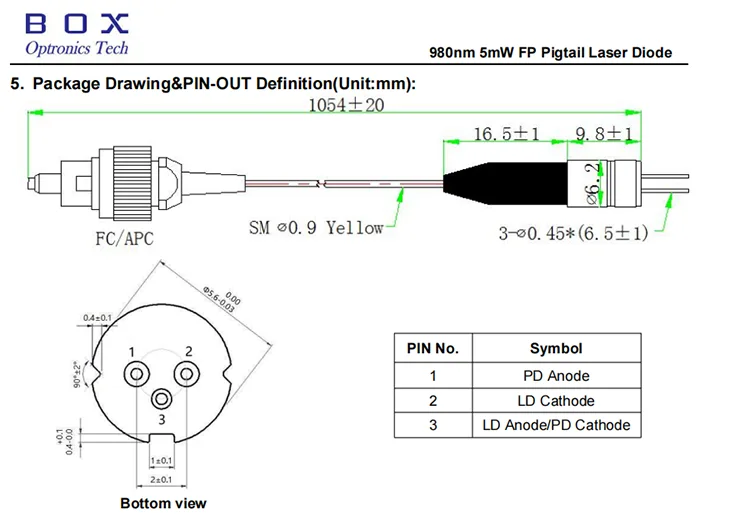

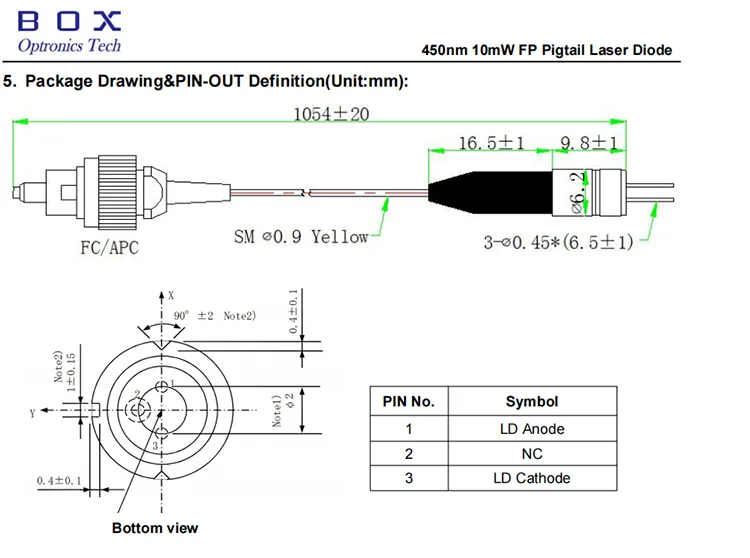

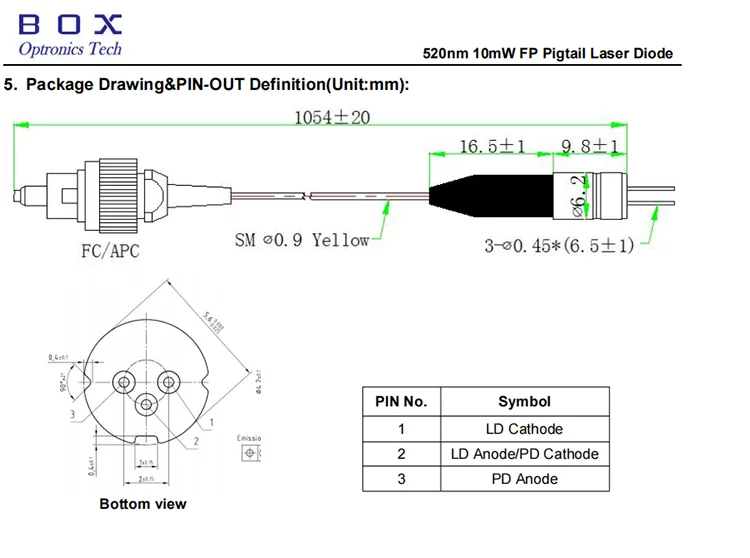

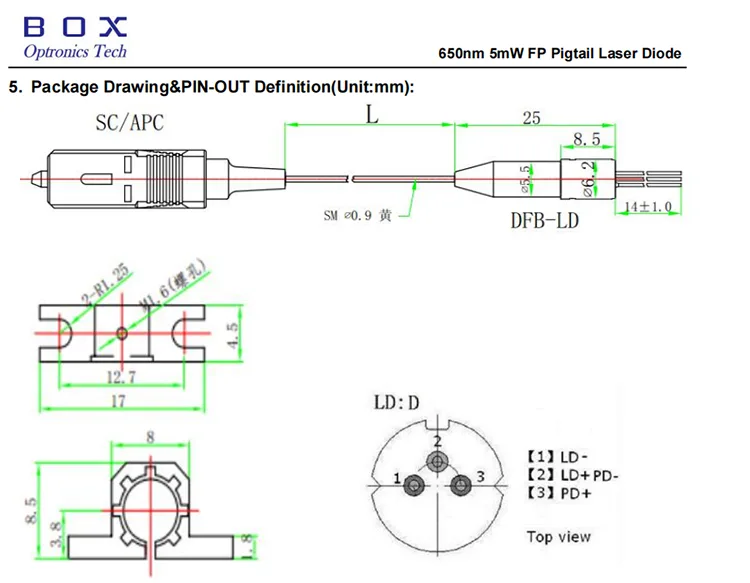

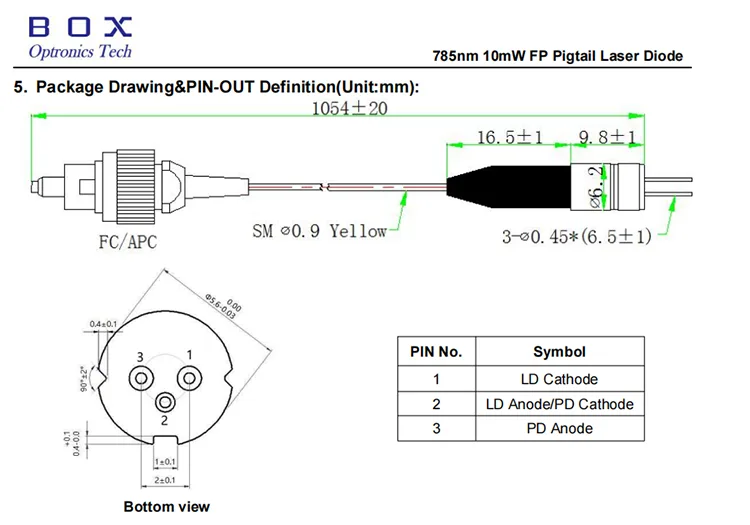

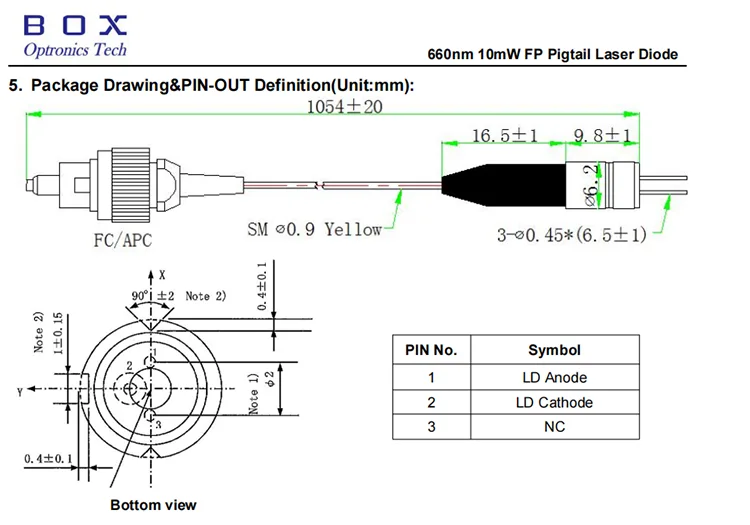

Pakendi joonise ja PIN-väljundi määratlus (ühik: mm) - FP koaksiaalne pigtail-laserdiood

Tellimisinfo - FP koaksiaalpigtail laserdiood

BLD	-X	XX	XX	X	-XX
LD	Kiibi tüüp	Lainepikkus	Väljundvõimsus	PIN-OUT	Ühendus
Laserdiood	F: FP	450: 450 nm 520: 520 nm	10: 10mW muud	F: tüüp F	FA: FC/APC
		650: 650 nm	02: 2mW 05: 5mW muud	D: tüüp D	FA: FC/APC SA: SC/APC muud
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10mW muud	D: tüüp D	FA: FC/APC
		980: 980 nm	5: 5 mW muud	D: tüüp D	FA: FC/APC

nt: BLD-F78510D-FA

(Tellimisinfo: FP Coaxial Pigtail Laser Diode, 785nm 10mW, D-tüüpi pin-out, FC/APC pistikuga).

Datasheet-FP koaksiaalne pigtail-laserdiood

Pakkumise ja makse tingimused - FP koaksiaalpigtail laserdiood

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg-FP koaksiaalne pigtail-laserdiood

Tootmine: umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Kvaliteedi tagamine ja müügijärgne teenindus – FP koaksiaalne pigtail-laserdiood

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
