1580 nm DFB SM PM laserdiood

Sisukord

1. 1580 nm DFB SM PM laserdioodi tutvustus

2. Tehnilised andmed

3. Toote funktsioonid

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisteave

7. Andme- ja testleht

8. Pakkumise ja makse tingimused

9. Tehteaeg

10. Kasutusmärkmed

11. Kvaliteedi tagamine ja müügijärgne teenindus

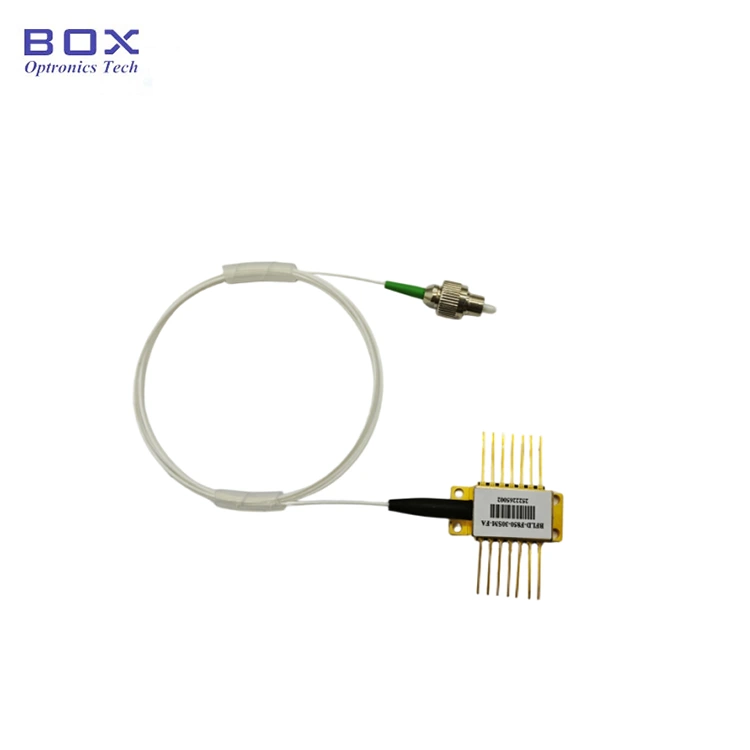

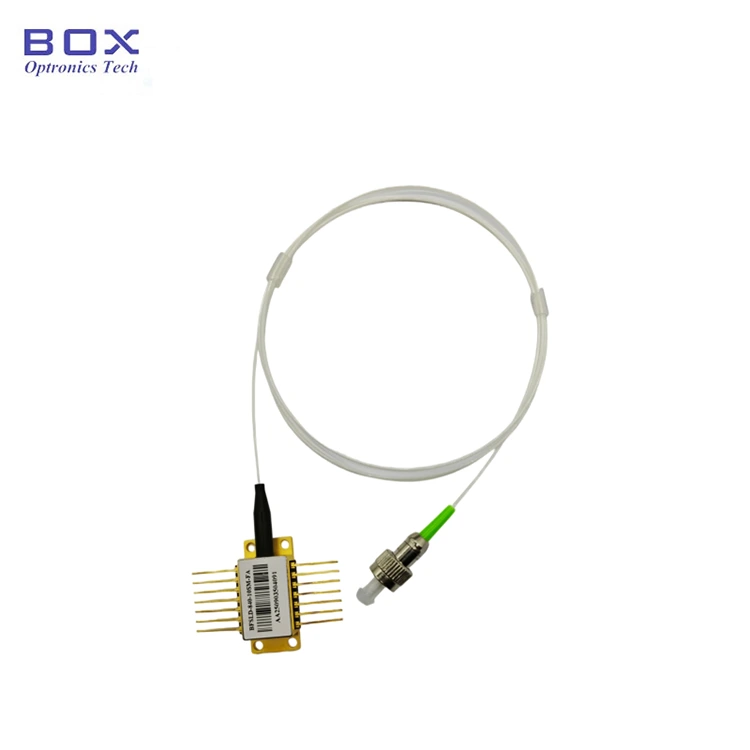

Toote tutvustus - 1580 nm DFB SM PM laserdiood

1580 nm DFB SM PM laserdioodil on esmaklassiline MQW DFB kiip 1580 nm kesklainepikkusega (tolerants ±1 nm) ja tüüpilise 40 dB külgrežiimi summutussuhtega. See on konstrueeritud madala lävivooluga, väikese energiatarbimisega ja suure töökindlusega ning see on täielikult integreeritud termistori, TEC-i ja jälgimisdioodiga, et tagada pidev stabiilne jõudlus. Sobib suurepäraselt gaasi tuvastamiseks, passiivsete seadmete testimiseks ja fiiberoptiliste andurirakenduste jaoks.

Toote spetsifikatsioonid - 1580 nm DFB SM PM laserdiood

Toote omadused - 1580 nm DFB SM PM laserdiood

● Multi-Quantum Well (MQW) hajutatud tagasiside (DFB) laserid;

● 14-pin liblikas pakend kõrge stabiilsusega;

● Integreeritud termistor, TEC ja monitori fotodiood;

● Madal lävivool ja madal energiatarve;

● Fiber tüüp võib olla SMF-28e või PM fiber.

Tooterakendused - 1580 nm DFB SM PM laserdiood

● Kiudoptiline andur;

● Valgusallikas testimiseks ja mõõtmiseks;

● gaasituvastussüsteemid;

● Passiivse optilise seadme testimine;

● Kiudoptiline side.

Toote üksikasjad - 1580 nm DFB SM PM laserdiood

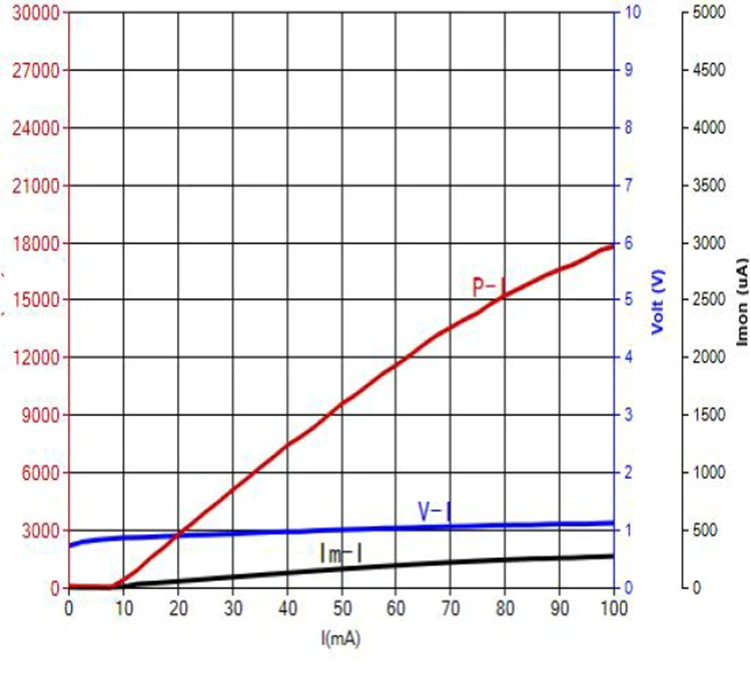

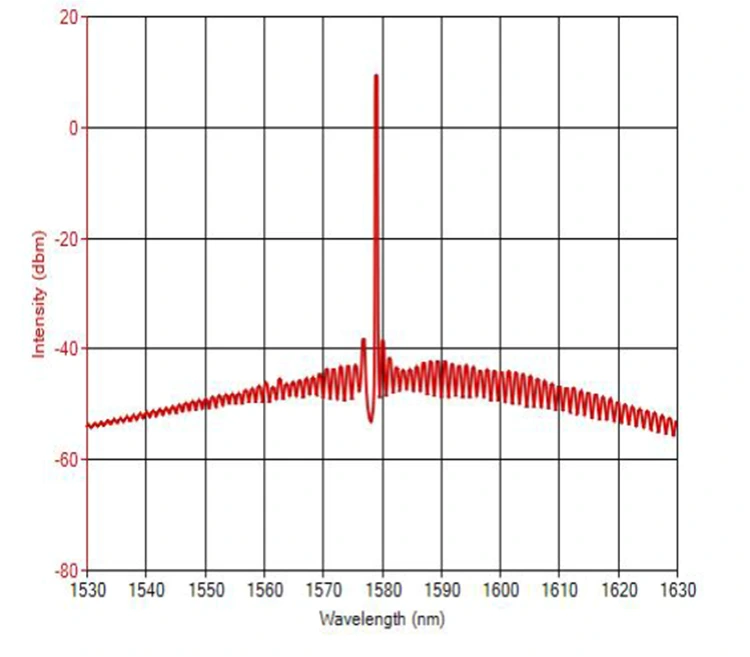

● Tüüpiline spekter ja PIV: 1580 nm 10 mW, +/-1 nm WL tolerants.

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1580 nm DFB SM PM laserdiood

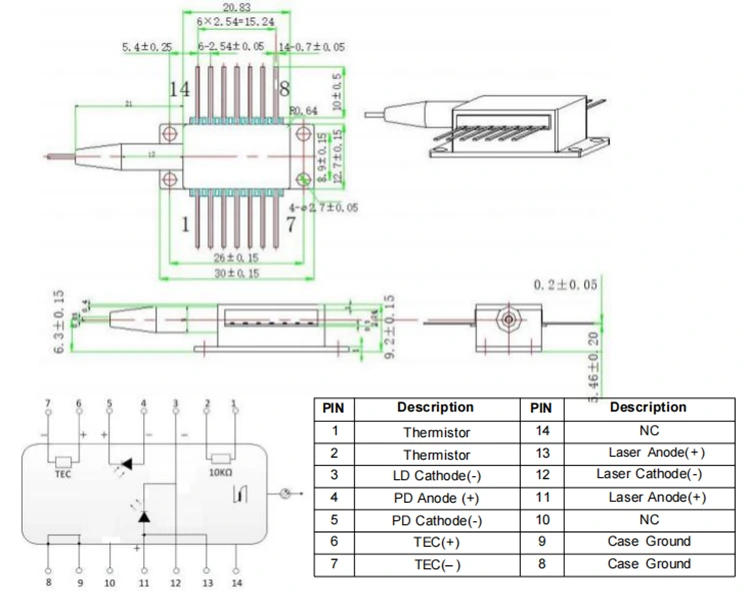

>>>Tüüp1 pin-out

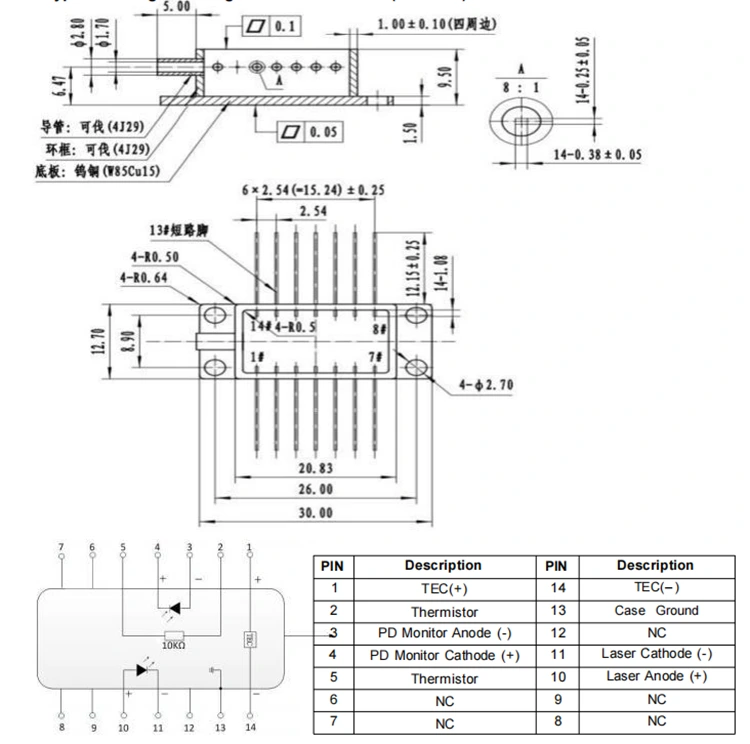

>>>Tüüp2 pin-out

Tellimisinfo-1580nm DFB SM PM laserdiood

nt: BFLD-1580-10SM-FA2
(Tellimisinfo: 1580nm DFB laserdiood, 14 kontaktiga liblikpakett, 10mW väljundvõimsus, SM fiiber, FC/APC pistik, tüüp2 pin-out).

Andmeleht ja testileht-1580nm DFB SM PM laserdiood

Andmeleht

Testileht

Pakkumise ja makse tingimused-1580nm DFB SM PM Laser Diode

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg - 1580 nm DFB SM PM laserdiood

Tootmine: 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Kasutusmärkmed – 1580nm DFB SM PM laserdiood

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme pesast sisestamisel või sealt eemaldamisel ärge avaldage survet ega tõmmake seadme korpuse tagaosas asuvat hülsi. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka fiiberpistikut tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Erilist tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal peab seade olema vooluta, jootekolb peab olema korralikult maandatud.

● Enne seadme sisselülitamist aktiveerige esmalt jahuti ja seejärel rakendage väikeste sammudega toidet, et vältida kiibi ülekuumenemist või ülekoormust.

Kvaliteedi tagamine ja müügijärgne teenindus - 1580 nm DFB SM PM laserdiood

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
