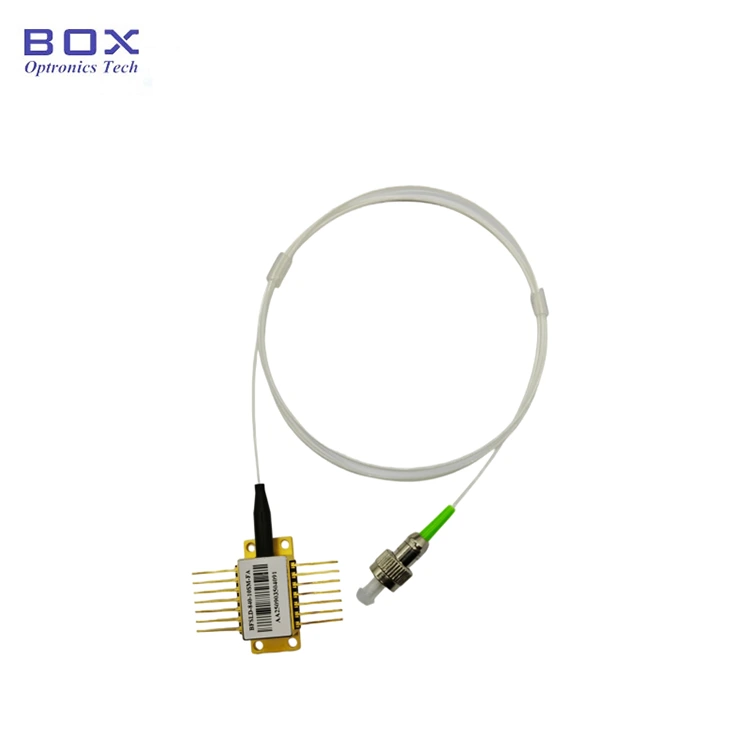

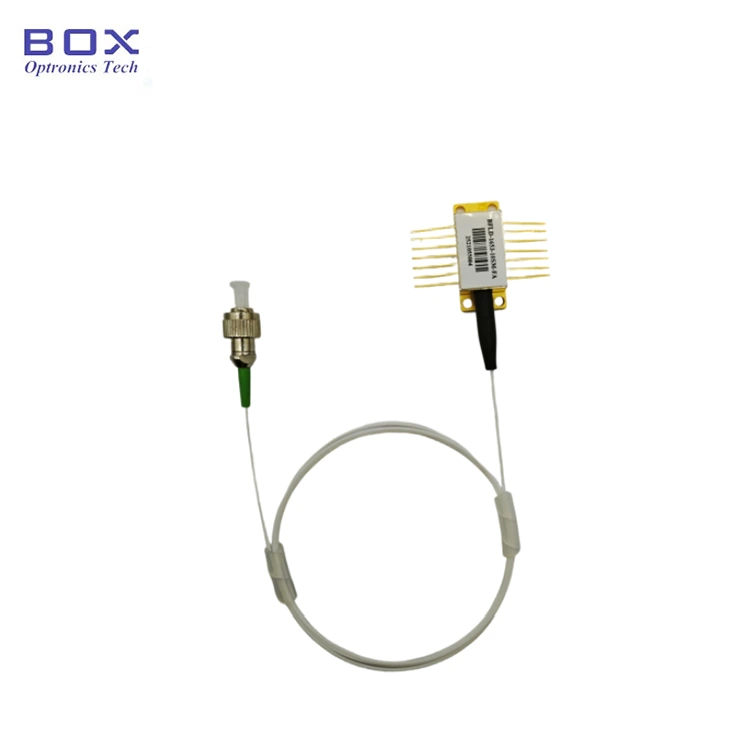

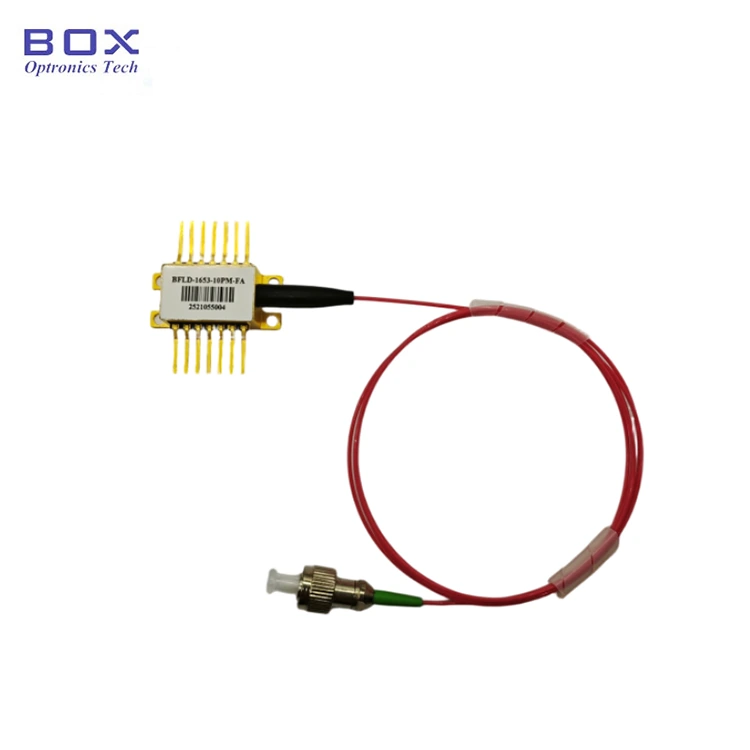

1574nm DFB laserdiood CO2 tuvastamiseks

Toote ülevaade – 1574nm DFB laserdiood CO2 tuvastamiseks

1574 nm DFB laserdiood CO2 sensori jaoks edastab 10 mW või 20 mW optilise väljundvõimsuse ühemoodilise kiu või FC/APC pistikuga polarisatsiooni säilitava kiu kaudu.

Kitsa spektraaljoone laiusega 3 MHz tüüpiline (FWHM) ja kõrge külgrežiimi summutussuhe ≥35 dB (tüüpiline 40 dB) tagab DFB laser spektraalse puhtuse ja lainepikkuse täpsuse, mis on nõutav häälestatava dioodlaseriga neeldumisspektroskoopia ja muude kõrge eraldusvõimega gaaside tuvastamise tehnikate (TDre-LAS) jaoks.

See asub tööstusstandardis 14-kontaktilises liblikas, millel on kaks konfiguratsioonivalikut, mis on integreeritud TEC-i, termistori, monitori PD ja isolaatoriga. Laser ühildub standardsete liblikaseri draiveriplaatide ja süsteemikujundustega.

Põhifunktsioonid – 1574nm DFB laserdiood CO2 tuvastamiseks

· Keskmise lainepikkus: 1574 nm (vahemik 1573–1575 nm), sobitatud CO2 gaasi neeldumisjoonega

· Kõrge optiline väljundvõimsus: 10 mW või 20 mW

· Lai modulatsiooni ribalaius: tüüpiline 2,5 GHz (-3 dB)

· Sisseehitatud optiline isolaator: ≥30 dB isolatsioon

· Integreeritud termoelektriline jahuti (TEC) ja 10 kΩ termistor lainepikkuse stabiliseerimiseks

· Lainepikkuse temperatuuritegur: 0,09 nm/°C tüüpiline (15°C kuni 35°C)

· lainepikkuse voolutegur: 0,01 nm/mA tüüpiline lainepikkuse häälestamise jaoks

· Tööstusstandardi 14-nõelaga liblikapakett, tüüp 1 ja tüüp 2 nööpnõela valikud

· Madal lävivool: 10mA ~ 35mA

· Toite jälgimiseks integreeritud monitori fotodiood

Tüüpilised rakendused – 1574nm DFB laserdiood CO2 tuvastamiseks

· CO2 gaasi tuvastamine ja jälgimine, mis põhineb häälestatava dioodlaser-absorptsioonspektroskoopial (TDLAS)

· Lainepikkuse modulatsioonispektroskoopia (WMS) kõrge tundlikkusega CO₂ ja jälggaasi tuvastamiseks

· Fiiberoptilised andursüsteemid, mis põhinevad FBG-l ja interferomeetrilistel mõõtmismeetoditel

· Kiudoptilise side testimise ja mõõtmise seadmed

· Hingamisanalüüsi ja biomeditsiinilise gaasianduri rakendused

· Uurimis- ja arendustegevus fotoonika- ja optilise anduri laborites

· OEM-i integreerimine gaasianalüsaatoritesse ja keskkonnaseire instrumentidesse

Toote spetsifikatsioonid – 1574nm DFB laserdiood CO2 tuvastamiseks

Absoluutsed maksimumhinnangud

Elektrooptilised omadused (T = 25 °C laseri temperatuur)

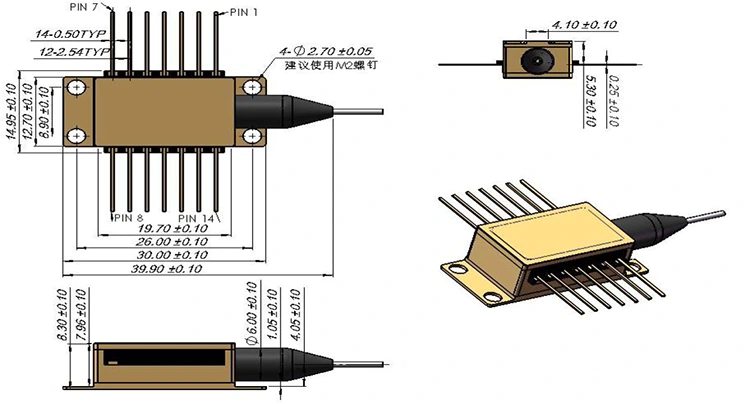

Pakendi ja tihvti definitsioon –1574nm DFB laserdiood CO2 tuvastamiseks

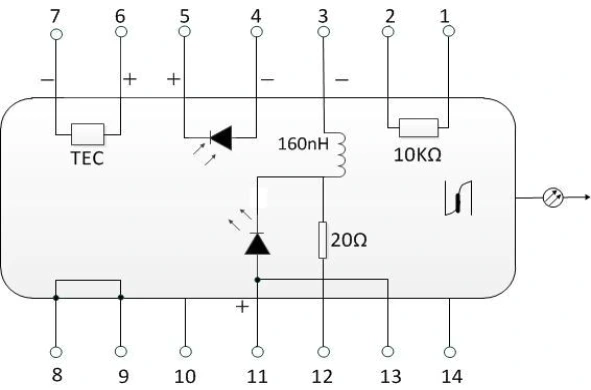

Tüüp 1 Pin Configuration

Tüüp 2 Pin Configuration

Tellimisinfo

Mudelnomenklatuur

BFLD – XXXX – XX – XX – XX X

Näide: BFLD-1574-20PM-FA2

Korduma kippuvad küsimused (KKK) -1574nm DFB laserdiood CO2 sensori jaoks

K: Kuidas integreeritud TEC parandab CO2 tuvastamise jõudlust?

V: Integreeritud TEC ja termistor stabiliseerivad laserkiibi temperatuuri, minimeerides lainepikkuse ja väljundvõimsuse triivi. Kuna DFB laseri lainepikkus sõltub temperatuurist, aitab täpne termoregulatsioon hoida vastavust CO₂ sihtmärgi neeldumisfunktsiooniga. TEC pakub lainepikkuse jämedat reguleerimist, samas kui lainepikkuse peenhäälestust saab saavutada süstimisvoolu modulatsiooni abil.

K: Miks on sisseehitatud optiline isolaator gaasiandurisüsteemide jaoks oluline?

V: Sisseehitatud optiline isolaator vähendab optilist tagasisidet, mis on põhjustatud kiudühenduste ja optiliste komponentide peegeldustest. See parandab laserväljundi stabiilsust ja vähendab tundlikkust väliste optiliste häirete suhtes, mis on eriti oluline kõrge tundlikkusega TDLAS- ja WMS-gaasituvastussüsteemide puhul.

K: Kas ma saan erineva gaasiliigi jaoks kohandatud lainepikkuse?

V: Jah, Box Optronics pakub DFB laseriallikaid lainepikkustel, mis on optimeeritud erinevate gaasianduri rakenduste jaoks, sealhulgas, kuid mitte ainult, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) ja O2 (760 nm). Samuti toetame siderakenduste CWDM- ja DWDM-kanalite lainepikkusi. Võtke meiega ühendust oma konkreetsete lainepikkuste nõuetega ja meie insenerimeeskond vaatab teostatavuse üle.

K: Milliseid ajami- ja juhtimisahelaid on selle laseri jaoks vaja?

V: 1574 nm DFB laser vajab sobiva voolupiiranguga laserdioodi draiverit, integreeritud TEC-i temperatuurikontrollerit ja valikuliselt modulatsioonisisendit lainepikkuste skannimiseks TDLAS-rakendustes. Monitori fotodioodi saab kasutada automaatseks toitejuhtimiseks (APC).
