1567 nm DFB Butterfly laserdiood

Sisukord

1. 1567 nm sissejuhatus DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

1567nm DFB liblikaserdiood multikvantiga hästi DFB struktuur ja 14-pin liblikapakett. See integreerib TEC ja termistor, toetab SMF 28e ühemoodilist või polarisatsiooni säilitavat kiudu väljund, tüüpilise 10 mW väljundvõimsusega, töötemperatuur -20~+70 ℃, RoHS-iga ühilduv. Märkus ESD kaitset ega ületa absoluutseid maksimumväärtusi.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant kaevu (MQW) hajutatud tagasiside (DFB) laserid;

● Fiber tüüp võib olla SMF-28e või PM kiud;

● 14-pin kõrge stabiilsusega liblikapakett;

● Stabiilne 10mW väljund, kõrge SMSR ja hea optiline isolatsioon.

Tooterakendused

● Kiudoptiline andur;

● Valgusallikas;

● Süsinikmonooksiid CO gaas tajumine;

● Keskmised ja pikamaaliinid kiudoptilised side- ja testimissüsteemid.

1. Toote üksikasjad-1567nm DFB Butterfly laserdiood

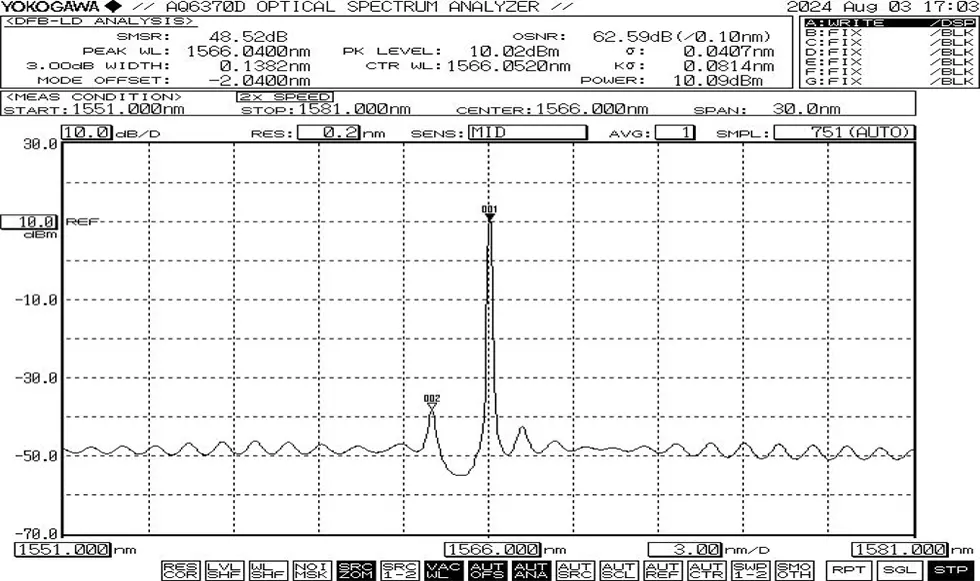

Tüüpiline spekter: 1567 nm, +/-1 nm WL tolerants.

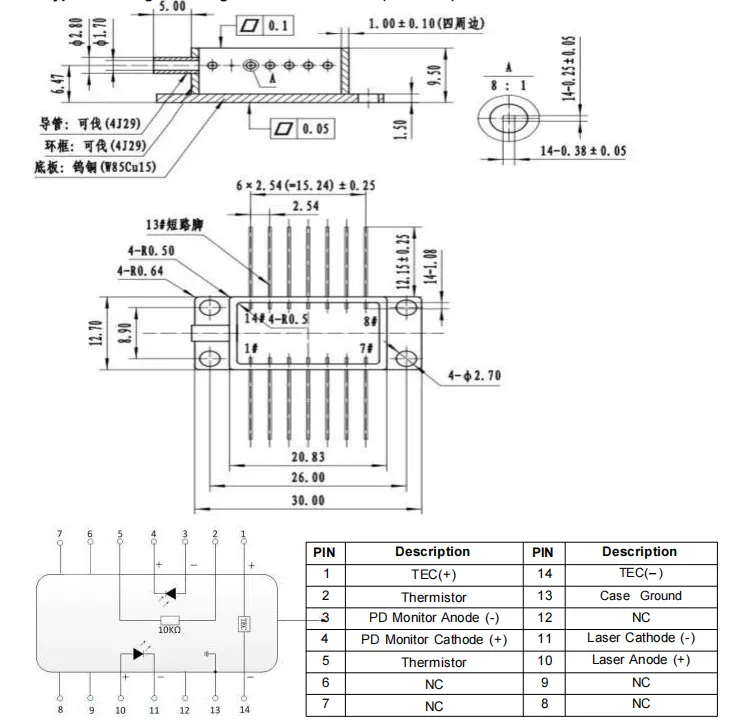

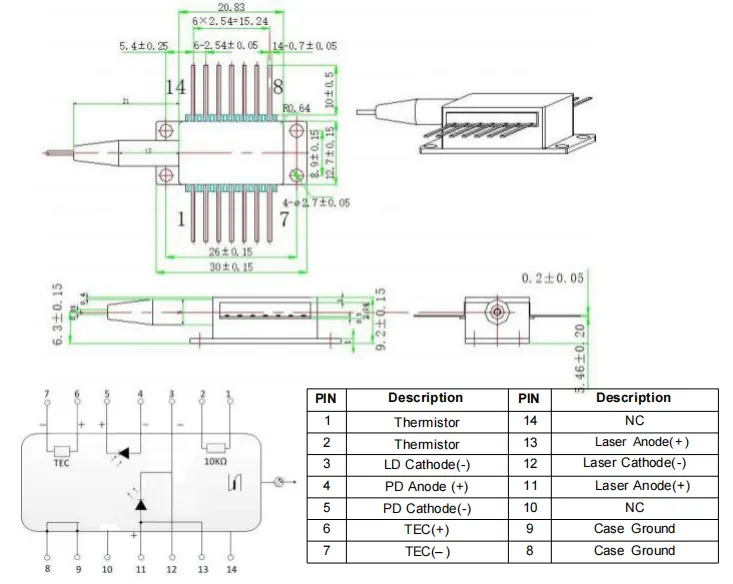

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1567 nm DFB Butterfly Laser diood

>>>Tüüp1 pin-out

>>>Tüüp2 pin-out

Tellimine teavet

nt: BFLD-1567-10SM-FA

(Tellimisinfo: 1567nm DFB Butterfly Laser Diode, 14-pin butterfly pakett, 10mW väljundvõimsus, SM fiiber, FC/APC pistikuga, tüüp1 pin-out).

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

2. Kvaliteedi tagamine ja müügijärgne teenindus - 1567nm DFB Butterfly Laser Diood

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
