1532 nm DFB BTF laserdiood

Sisukord

1. 1532 nm sissejuhatus DFB BTF laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

1532nm DFB BTF laserdiood keskmise lainepikkusega 1532,68nm (ITU CH56), optiline väljundvõimsus 10mW. Sisseehitatud TEC ja termistor võimaldada stabiilset tööd. Töötamise ajal ühendage õigesti vastavalt viigu definitsioon, juhi voolu ja temperatuuri nimiväärtuses vahemikus ning vältige ESD kahjustusi ja ülepingega töötamist.

Toode Tehnilised andmed

Toote omadused

● Liblikas pakett, sisseehitatud TEC;

● Lai temperatuur usaldusväärsus; 

● Kõrge töökindlus, kiire reageerimine, hea stabiilsus.

Tooterakendused

● C2H2 atsetüleengaas tajumine; 

● Optiline kiud Side ja mikrolainefotooniline ülekanne;

● Laserkaugusmõõturid.

Toode Üksikasjad

● Tüüpiline spekter: 1532,68 nm, +/-0,5 nm lainepikkuse tolerants.

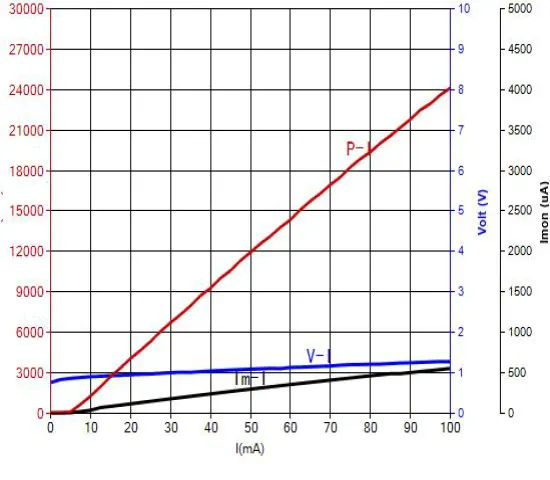

● PIV-1532nm 10mW DFB BTF laser Diood

● KKK-1532nm DFB BTF laserdiood

(1) Mis on BTF-pakett?

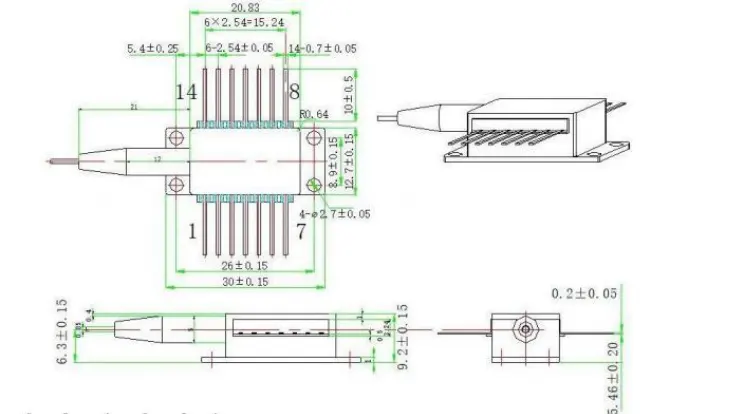

--BTF (Butterfly) pakett on standardne 14-nõelaga liblikapakett, optoelektroonika kõige levinum tööstusliku kvaliteediga pakendivorm tööstusele. See pakett sisaldab laserkiipi, TEC temperatuuri regulaatorit, termistor ja fotodiood, mis pakuvad suurepärast hermeetilisust ja soojust juhtimise tulemuslikkust. Olulist erinevust standardist ei ole liblikas pakend; "BTF" kasutatakse tootes tavaliselt lühendina "Butterfly" nimetamine.

(2) Milliseid sõidurežiime see toode toetab?

--1532nm DFB BTF laserdiood toetab pidevlainet (CW) operatsiooni. Soovitatav on madala müratasemega konstantse voolu allikas (lävi vool umbes 5-20mA, töövool 50-90mA) koos TEC-ga kontroller temperatuuri stabiliseerimiseks (tavaliselt seatud temperatuurile 25 ℃).

(3) Kas proovide testimine on saadaval?

-- Toetatakse proovide testimist ja väikesemahulist proovitootmist. Hulgihangete jaoks pakume mahuhinda ja mitmetasandilisi noteeringuid.

Tellimine teavet

nt: BFLD-CH56-10SM-FA

(Tellimisinfo: 1532nm DFB BTF laserdiood, väljundvõimsus 10mW, koos SM fiiber, FC/APC pistik, tüüp1 kontakt).

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, nagu see võib kiipi kahjustada. Selle asemel lülitage seade sisse praegusel tasemel kiibi läve lähedale ja seejärel suurendage voolu järk-järgult väikeseks sammuga, kuni saavutatakse soovitud tase.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
