1064 nm 20 kHz ülikitsa joonelaiusega kiudlaser

Sisukord

1. Sissejuhatus 1064 nm 20 kHz ülikitsa joonelaiusega kiudlaser

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See on 1064 nm 20 kHz ülikitsas joonelaiusega kiud Laser, mis kasutab fiiberoptilist DFB laseri õõnsusstruktuuri, väljastades a ühe pikisuunalise režiimi kitsa joone laiusega pidevlaine laser lainepikkusel 1064 nm lainepikkuse riba. Väljundvõimsus 50/100/200/500/1000mW on valikuline. See toetab RS232 sidega laua- ja modulaarseid konfiguratsioone liidese ja seiretarkvara süsteemi integreerimiseks. Sobib LiDAR-ile, hüdroakustika ja hajutatud fiiberoptiline andur.

Toode Tehnilised andmed

Toote omadused

● Spektraalne joonelaius ≤20KHz;

● Kõik kiudained DFB resonantsõõnsus;

● Lainepikkus stabiilne ilma režiimi hüppamiseta.

Tooterakendused

● LiDAR;

● Akustiline andurid, hüdrofonid;

● Fiber Optiline hajutatud andur.

Toode Üksikasjad

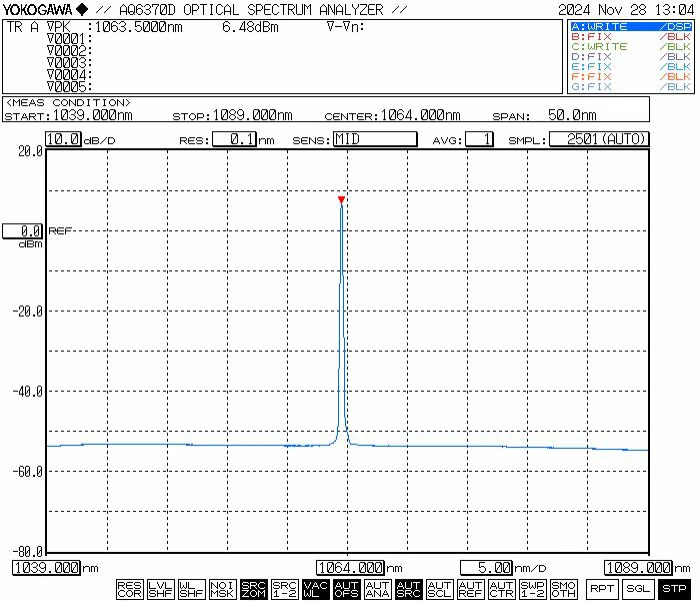

● Tüüpiline spekter: 1064 nm

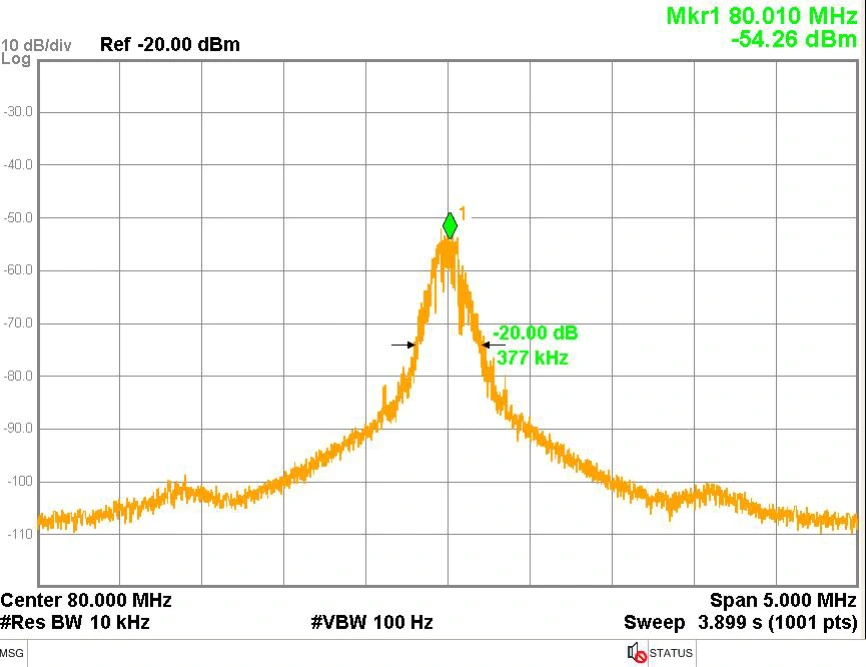

● Tüüpiline joonelaius: 3 dB spektraalne joonelaius ≤ 20 KHz (võrdne 20 dB joonelaiusega / 20)

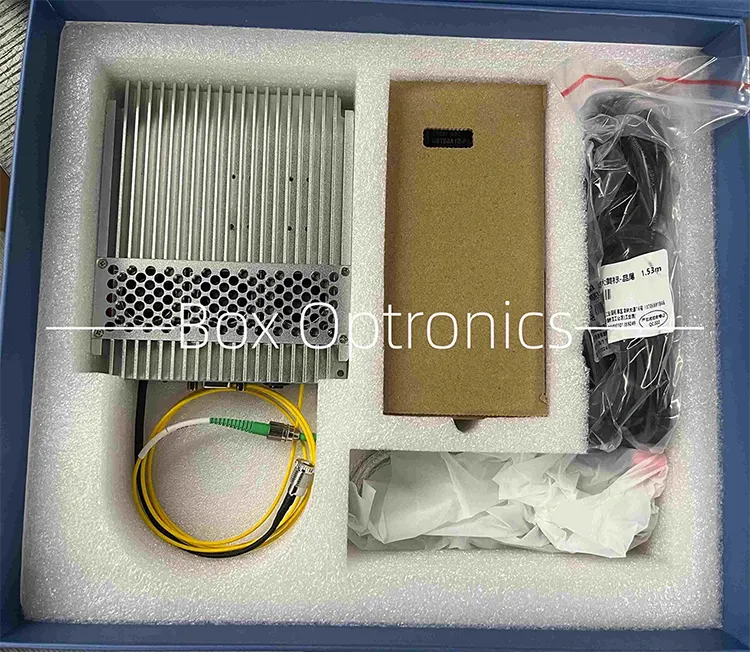

● Pakendi näide

Operatsioon Juhised

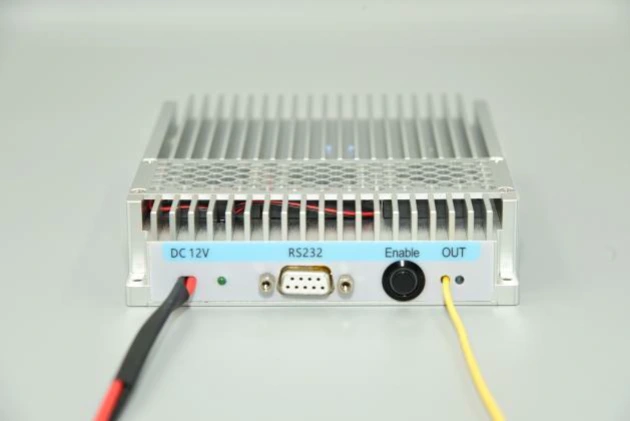

1. samm. Välimus: moodul sisaldab a toitepistik, toiteindikaator, RS232 sideliides, väljund aktiveerimislüliti ja laserväljundi kiudport.

2. samm. Toiteallikas: toiteporti kasutab standardne DC5,5 × 2,1 mm liides. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. U-kujuline pistik lülititoiteallikaga ühendamiseks mõeldud kaabel on nõudmisel saadaval aadressil ostu aeg.

3. samm. Fiiberoptika ühendamine Jumper: eemaldage kiudpistikult tolmukate ja kontrollige otsapinda saastumist või kahjustusi ning tagage puhtus enne ühendamist muuga kiudseadmed või katseseadmed. Suure võimsusega mudelite puhul on termotuumasünteesi ühendamine soovitatav.

Setp4. Mooduli ühendamine hostiga Arvuti: kasutage mooduli ühendamiseks kaasasolevat USB-RS232 jadaandmekaablit arvuti. Installige spetsiaalne jadadraiver (mis pakub tootja), et võimaldada sidet. Ilma draiverita hostitarkvara ei saa mooduliga ühendust luua.

5. Tarkvara: hostitarkvara võimaldab reguleerida väljundvõimsust ja juhtida laserväljundit läbi nuppu "SoftActive" (vt liidese skeemi allpool). Tarkvara kuvab seadistatud pumba voolu, väljundvõimsust ja temperatuuri jälgimise olekut.

6. samm. Tarkvara eritoimingud: nagu näidatud diagrammil, pärast hosti käivitamist arvutitarkvara, valige esmalt õige jadapordi number "PortList" jadapordi loend ja klõpsake "OpenPort" nuppu jadapordi avamiseks. "Võim" ja "LDTemp" aknad kuvavad seejärel mooduli praegust väljundvõimsust ja pumba temperatuuri. Sisestage pumba ajami voolu väärtus väljale "Praegune" ja klõpsake nuppu "SET". Seaded jõustuvad ja valgusallikas väljastab optilist võimsust ainult siis, kui mõlemad füüsilised nupud lülitavad valguse sisse allika moodul ja tarkvara "SoftActive" nupp keeratakse sisse. Hostarvuti tarkvara versiooninumber peab ühtima tarkvaraga toote testimise aruandes märgitud versioon; tarkvara versiooni leiate iga toote katsearuandes.

Samm7. Parameetri mälu: Tarkvara kaudu konfigureeritud sätted ja olek on salvestatakse automaatselt moodulisse sisemälu. Kui parameetrid seda ei tee, pole hostarvuti ühendust vaja vaja modifikatsiooni.

Tellimine teavet

nt: NLFL-1064-50-T-SM-M

(Tellimisinfo: 1064nm 20kHz ülikitsa joonelaiusega fiiberlaser, 50mW väljundvõimsus, reguleeritav võimsus, SM fiiber, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub 10-15 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Väljundit pole soovitatav sageli sisestada ja lahti ühendada kiudühendused, et vältida tolmu saastumist, mis võib kaasa tuua suurenenud tolmu kiudühenduse otspinna sisestuskaotus või põlemine.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Kiudoptilised pistikud peavad olema kaetud tolmukatetega.

● Kui väljundkiud tuleb ühendada teise kiuga, on see nii soovitatav kasutada fusiooniliitjat.

● Käivitamisel veenduge esmalt, et toitelüliti ja võtmelüliti on välja lülitatud ja seejärel ühendage toiteallikas. Väljalülitamisel esmalt lülitage võtmelüliti välja ja ühendage pärast väljundit toide lahti märgutuli kustub. Ärge katkestage otse toiteallikat, kui valgusallikas töötab.

● Palun pöörake tähelepanu niiskus-, tolmu- ja korrosioonivastaseks ja hoidke seda kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
