1392nm 10mW DFB Butterfly laserdiood

Sisukord

1. 1392 nm sissejuhatus 10mW DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

1392nm DFB fiibersidestatud laser 14-kontaktilise liblikaga pakett, kesklainepikkus 1392nm, tüüpiline väljundvõimsus 10mW. Sisseehitatud TEC, termistor ja monitor PD, mis toetab SM-kiudu või PM-kiudu. Seda kasutatakse peamiselt H2O anduris, optilistes instrumentides ja valgusallikates. Märkus: Juhtme kaudu õige PIN-i määratlus, hoidke kiu ots TEC kontrolli all puhtana. Ülepinge, ülevool, ESD, kõrge temperatuuriga jootmine ja ülemäärane kiudude painutamine on keelatud.

Toode Tehnilised andmed

Toode Omadused

● Suure jõudlusega, mitme kvantkaevu (MQW) hajutatud tagasisidega (DFB) laser;

● SMF-28e või PM1550 kiud;

● Tööstus standardne hermeetiliselt suletud 14 pin liblikas pakend;

● Sisseehitatud TEC ja PD.

Toode Rakendused

● Hajutatud fiiberoptika tajumine;

● Fiiberoptiline side katseseadmed

● Veeauru kontsentratsioon avastamine;

● Põhiline valgusallikas TDLAS (Tunable Diode Laser Absorption Spectroscopy) süsteemid;

● Uurimis- ja laboratoorium Instrumendid.

Toode Üksikasjad

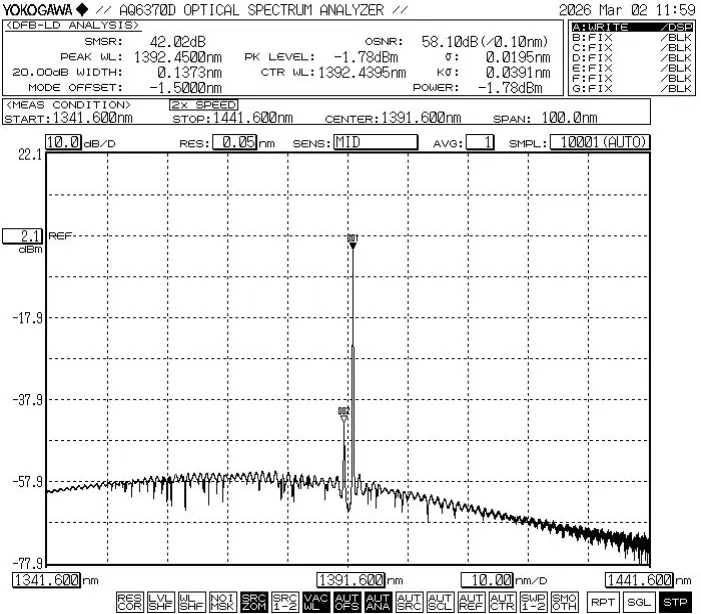

● Tüüpiline spekter: 1392 nm, +/-1 nm WL tolerants.

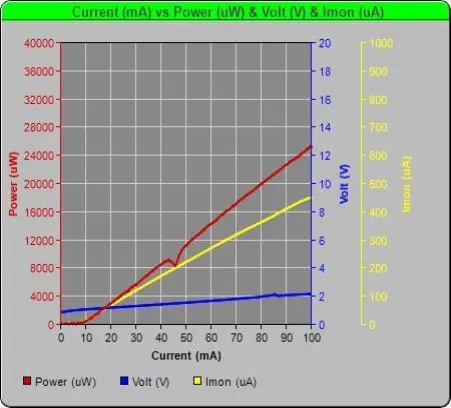

● PIV-1392nm 10mW DFB Butterfly laserdiood

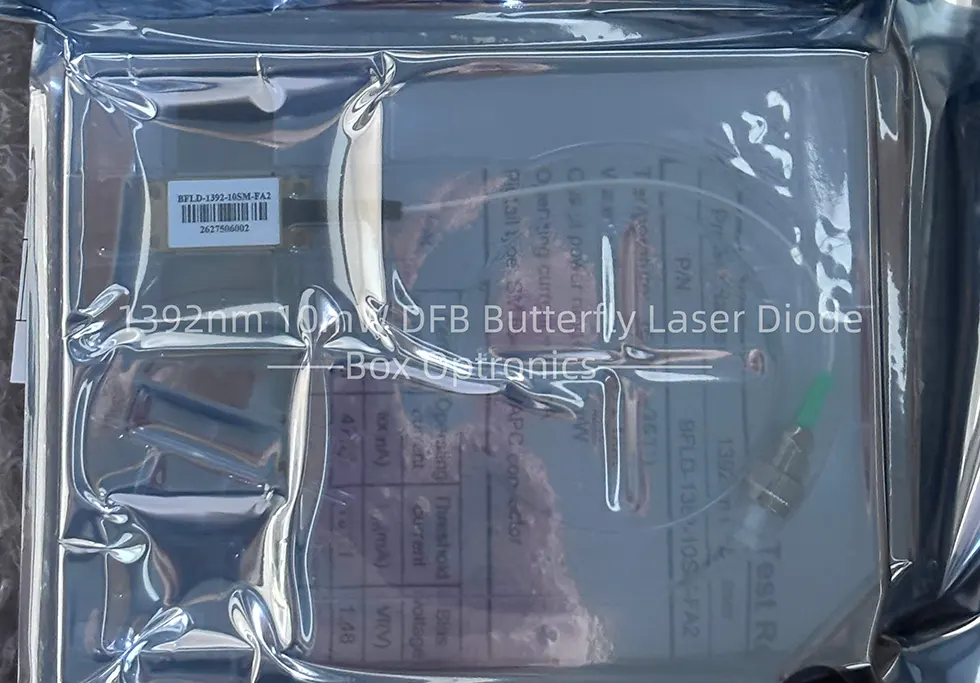

● Pakkimise näide

Tellimine teavet

nt: BFLD-1392-10SM-FA2

(Tellimisinfo: 1392nm 10mW DFB Butterfly laserdiood, SM-ga fiiberops, FC/APC pistik, tüüp2 pistikupesa).

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Kontrollige toote tööahela stabiilsust, et vältida impulssvooludest põhjustatud kahjustused.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
