Fabry Perot FP laserallika moodul

Sisukord

1. Fabry Perot FP laserallika mooduli tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus – Fabry Perot FP laserallika moodul

Fabry Perot FP laserallika moodul kasutab pooljuhtlaserkiipi, professionaalselt kujundatud ajamiahelat ja TEC-juhtimist, et tagada laseri ohutu töö, stabiilne väljundvõimsus ja spekter. 532nm, 785nm ja 1064nm on valikulised. Väljundvõimsus on üle 50mW. Arvuti hostikäsud ja tarkvara on ette nähtud kasutamiseks ja integreerimiseks. Sobib pumplaserallikaks biomeditsiinilise ja spektraalanalüüsi jaoks.

Toote spetsifikatsioonid – Fabry Perot FP laserallika moodul

Toote omadused – Fabry Perot FP laserallika moodul

● 50mW suur väljundvõimsus;

● stabiilne võimsus ja spekter;

● 70x90x18mm kompaktne moodulpakett.

Tooterakendused – Fabry Perot FP laserallika moodul

● Biomeditsiiniline;

● spektraalanalüüs;

● Kiudoptiline andur.

Toote üksikasjad - Fabry Perot FP laserallika moodul

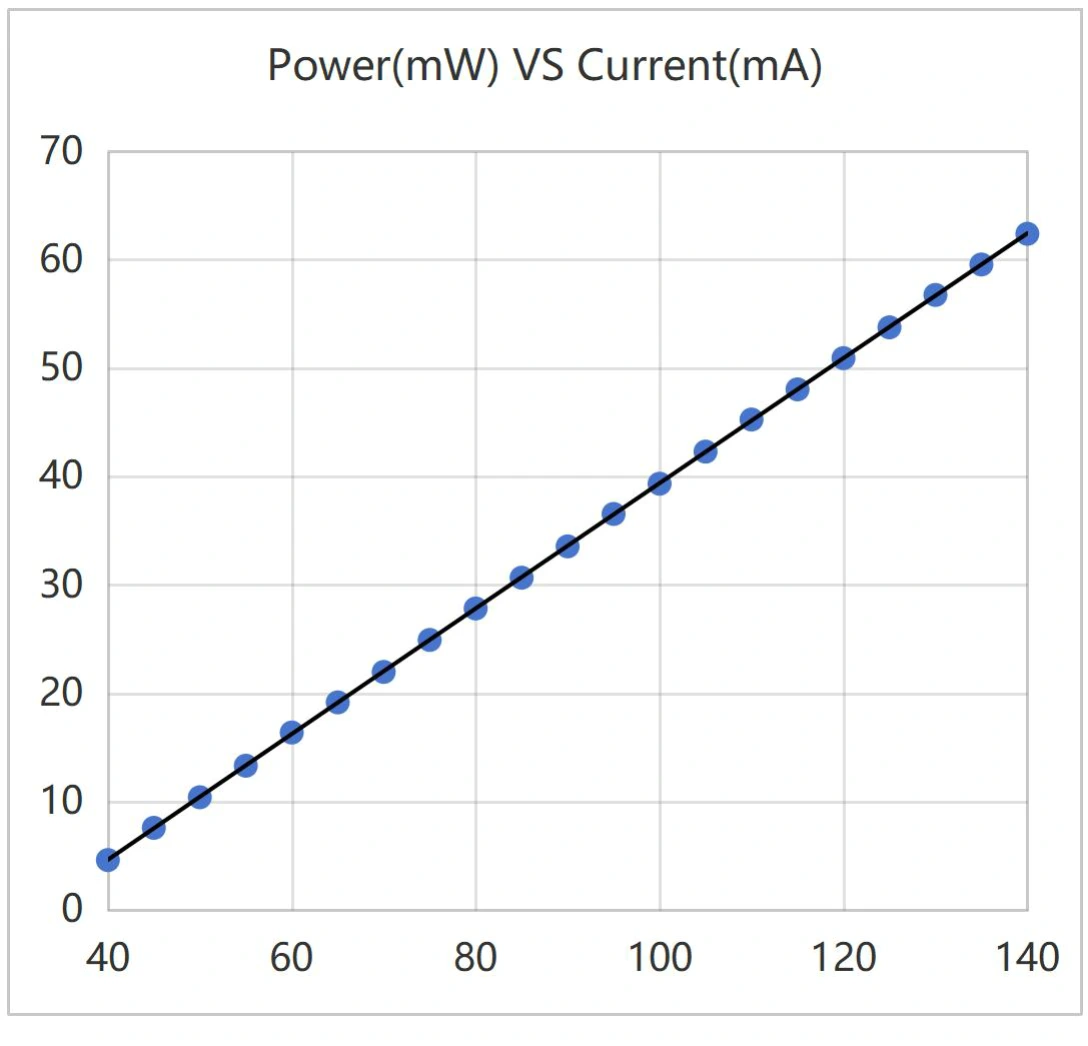

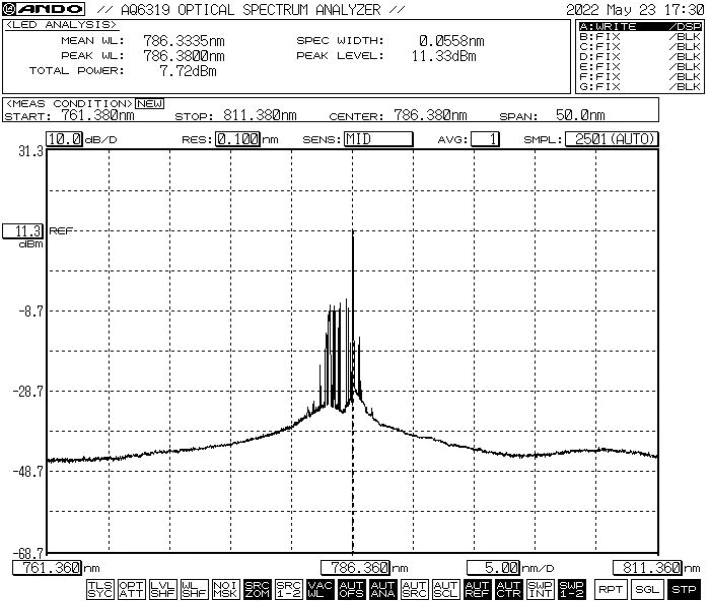

● Tüüpiline kõver: 785 nm 50 mW FP laserallikas

Toimingu etapid – Fabry Perot FP laserallika moodul

1. samm. Lahtipakkimine: Enne kokkupanekut kontrollige, kas kõik tarvikud on komplektsed.

2. samm. Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4. Ühendage hostarvutiga: kasutage Fabry Perot FP laserallika mooduli ja arvuti ühendamiseks USB-RS485 DB9 andmekaablit; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

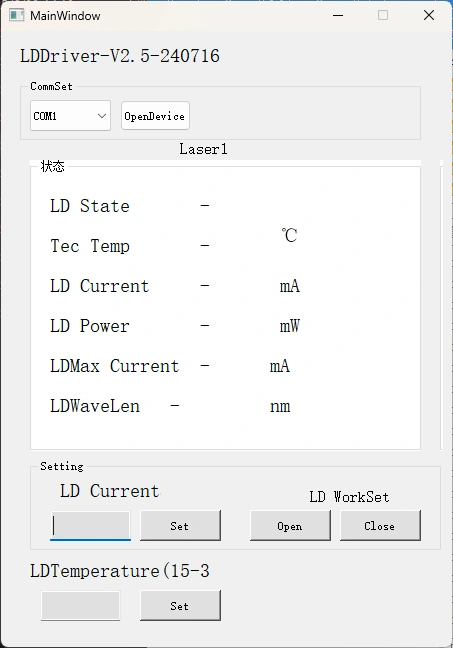

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara Fabry Perot FP laserallika mooduli LD-voolu juhtimiseks. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm. Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Tellimisinfo-Fabry Perot FP laserallika moodul

nt: BFL-F1064-50SM-FA-M

(Tellimisteave: Fabry Perot FP laserallika moodul, 1064 nm, väljundvõimsus 50 mW, SM-kiud, FC/APC-pistik, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht-Fabry Perot FP laserallika moodul

Andmeleht

Testileht

Pakkumise ja makse tingimused - Fabry Perot FP laserallika moodul

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg - Fabry Perot FP laserallika moodul

Tootmine: 10-15 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Kasutamise märkused ja hooldus – Fabry Perot FP laserallika moodul

● Kiudoptiliste konnektorite sageli sisestamine või eemaldamine ei ole soovitatav, et vältida tolmu saastumist (mis võib suurendada sisestuskadusid) või fiiberoptiliste pistikute otspindade põlemist.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Fiiberoptilised pistikud peavad olema kaetud tolmukatetega.

● Kui väljundkiud tuleb ühendada mõne teise kiuga, on soovitatav kasutada fusioonliitjat.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; hoida kuivas kohas.

Kvaliteedi tagamine ja müügijärgne teenindus – Fabry Perot FP laserallika moodul

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
