840 nm kiudühendusega SLD lairiba valgusallikas

Toote ülevaade – 840 nm kiudühendusega SLD lairiba valgusallikas

Box Optronics toodab 840 nm Fiber Coupled SLD Broadband Light Source, suure jõudlusega aktiivset optilist komponenti, mis põhineb pooljuht-optilise võimendi struktuuri võimendatud spontaansel emissioonil (ASE), mis tagab suure optilise võimsuse laia spektririba ja madala ajalise koherentsusega.

See pakub suuremat väljundvõimsust kui LED-id, säilitades samas palju laiema spektri kui laserdioodid, mistõttu sobib see rakendustesse, mis nõuavad madalat koherentsust ja suurt heledust.

See 840 nm SLD allikas on 5 mW minimaalse väljundvõimsuse, 10 nm tüüpilise 3 dB ribalaiuse ja suurepärase võimsuse stabiilsusega (lühiajaliselt ≤ ± 0,02 dB, pikaajaline ≤ ± 0,05 dB) optimeeritud fiiberoptiliste täppistuvastus- ja pildistamissüsteemide jaoks. Seade on saadaval nii kompaktse mooduli kujul (70 × 90 × 18 mm) süsteemi integreerimiseks kui ka töölaua kujul (195 × 220 × 120 mm) labori- ja katsekeskkondadesse.

Standardvarustuses 780-HP kiudpatsidega ja FC/APC-pistikutega ning valikulise RS485 sideliidesega jälgimiseks ja juhtimiseks pakub see SLD-valgusallikas mitmekülgsust ja töökindlust paljude rakenduste jaoks.

Põhifunktsioonid - 840 nm kiudühendusega SLD lairiba valgusallikas

● Suur väljundvõimsus: minimaalselt 5 mW

● Lai spektraalne ribalaius: tüüpiline 10 nm (-3 dB)

● Madal spektraalne pulsatsioon puhta spektri jaoks

● Gaussi spektri profiil

● Suurepärane võimsuse stabiilsus: ≤±0,02dB/15min lühiajaline

● Pikaajaline stabiilsus: ≤±0,05dB/8 tundi

● Fiber sidestatud väljund 780-HP kiud

● FC/APC pistiku standard, muud valikud on saadaval

● Kaks vormitegurit: moodul ja töölaud

● RS485 sideliides jälgimiseks

● Võrreldes odav lahendus

● Lai töötemperatuuri vahemik: -5°C kuni +55°C

● Kompaktne ja vastupidav pakendi disain

● Valikuline puuteekraani juhtimisega lauaversioon

Tüüpilised rakendused - 840 nm kiudühendusega SLD lairiba valgusallikas

● Fiiberoptilised güroskoobid (FOG)

● Optilise koherentsustomograafia (OCT) süsteemid

● Meditsiiniline pildistamine ja biomeditsiiniline optika

● Fiiberoptilised sensorsüsteemid

● Valge valguse interferomeetria

● Optiliste komponentide testimine ja iseloomustamine

● Teadus- ja arenduslaborid

● Optilise koherentsuse domeeni reflektomeetria (OCDR)

Tehnilised andmed - 840 nm kiudühendusega SLD lairiba valgusallikas

Optilised andmed (T=25°C)

Mehaanilised ja keskkonnaspetsifikatsioonid

Toote üksikasjad - 840 nm kiudühendusega SLD lairiba valgusallikas

Mis on SLD?

Superluminestsentsdiood (SLD) on pooljuht-lairiba optiline allikas, mis põhineb võimendatud spontaansel emissioonil (ASE), millel on laserdiooditaolises lainejuhistruktuuris kõrge optiline võimendus ja mis töötab allasurutud optilise tagasiside tingimustes, et vältida laservõnkumist.

Erinevalt laserdioodidest, mis tuginevad resonantsõõnsusele, kasutavad SLD-d madala peegeldusvõimega (AR-kattega) tahke ja nurga või kallutatud lainejuhi struktuure, et summutada õõnsuse tagasisidet, võimaldades suurt optilist võimendust, vältides samal ajal laseri mõju.

SLD-de peamised omadused:

• Oluliselt suurem väljundvõimsus ja heledus kui LED-idel, säilitades samal ajal madala ajalise sidususe

• Lairiba emissioon sujuva ASE spektri mähisjoonega

• Väga madal ajaline koherentsus (lühike koherentsuse pikkus), ideaalne interferomeetriliste rakenduste jaoks, nagu OCT

• Tavaliselt ühemoodiline lainejuhi struktuur, mis võimaldab tõhusat ühemoodilist kiudude sidumist

• Spektri kuju, mis on tavaliselt konstrueeritud kvaasi-Gaussi või kohandatud tasapinnaliste profiilidena, olenevalt disainist

Pakendi mõõtmed

840 nm SLD lairiba valgusallikas on saadaval kahes paketikonfiguratsioonis:

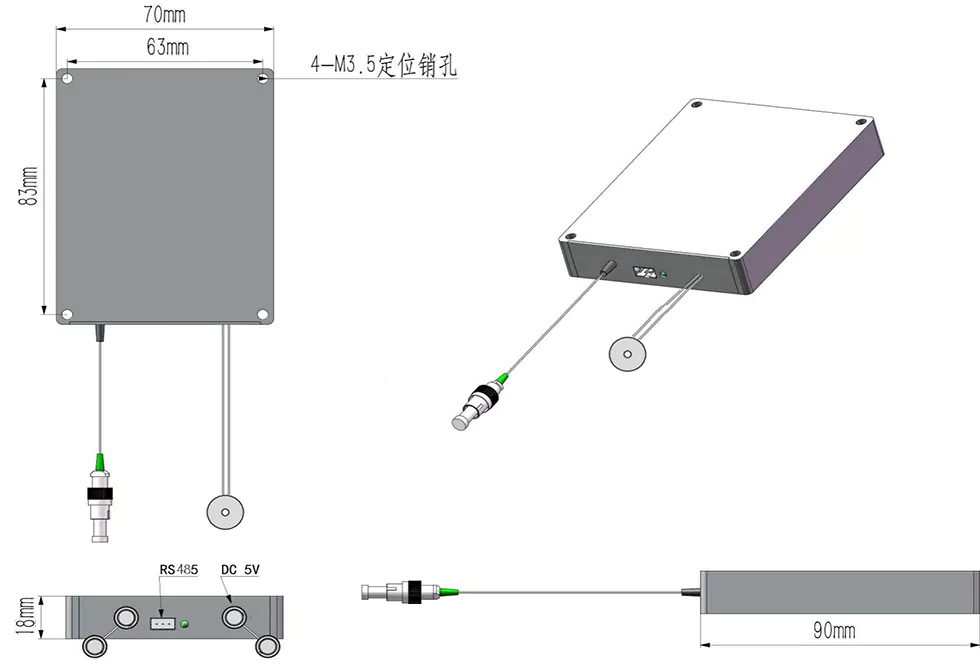

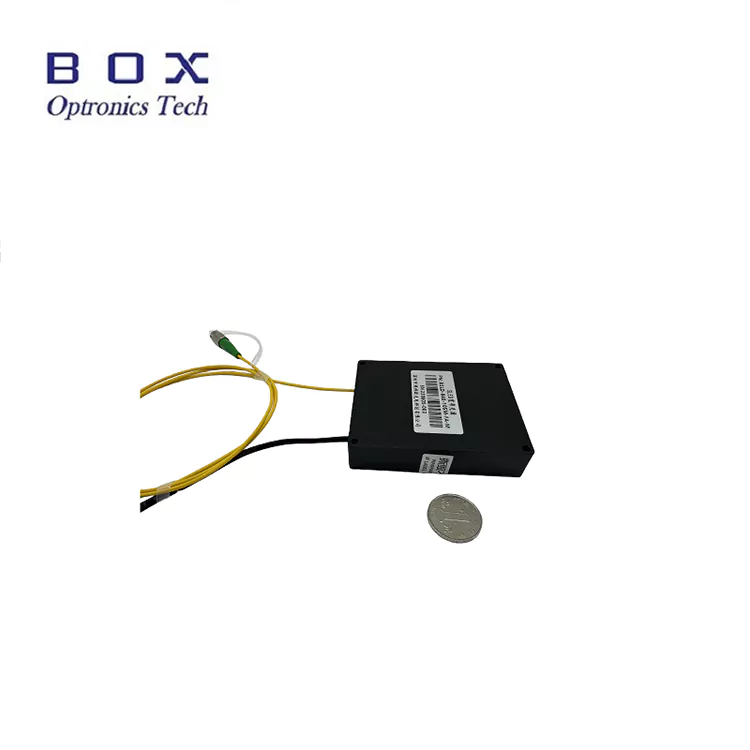

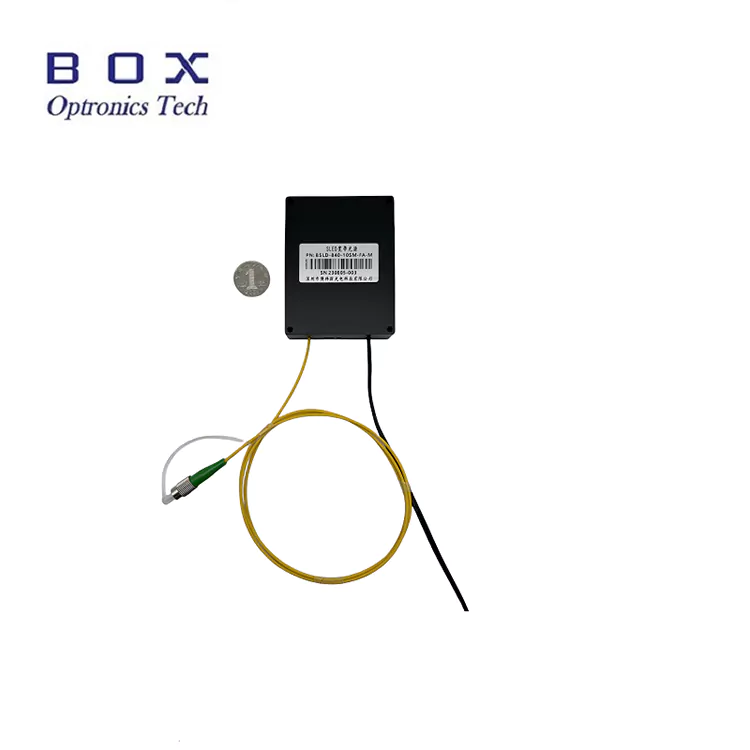

Mooduli versioon (70 × 90 × 18 mm):

• Kompaktne madala profiiliga disain süsteemi integreerimiseks

• 4-M3,5 kinnitusavad turvaliseks paigaldamiseks

• Alalisvoolu sisend (5 V või 12 V)

• RS485 sideport (DB9 emane)

• Fiiberpatsiväljund FC/APC-pistikuga

• Ideaalne instrumentidesse ja süsteemidesse manustamiseks

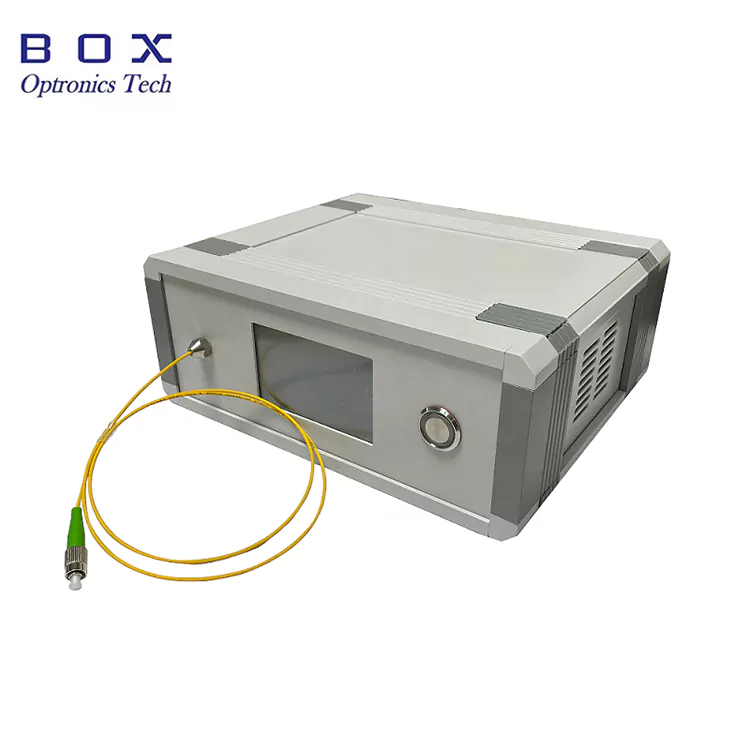

Laua versioon (195 × 220 × 120 mm):

• Laboris kasutamiseks mõeldud lauaplaadi kuju

• Sisseehitatud puuteekraan oleku jälgimiseks

• Vahelduvvoolu sisend (110–240 V universaalne)

• RS485 sideport (DB9 emane)

• Fiiberväljund esipaneelil

• Lihtne kasutada, ühendage ja mängige

• Ideaalne uurimis- ja arenduslaborite ning testimiskeskkondade jaoks

Kontroll ja seire

Nii moodul- kui ka lauaversioonid toetavad jälgimiseks ja juhtimiseks RS485 sideliidest. Laua versioonil on lisaks sisseehitatud puuteekraan kohalikuks kasutamiseks.

Saadaolevad seire- ja juhtimisparameetrid:

• Väljundvõimsuse jälgimine

• Juhtige voolu jälgimist

• Temperatuuri jälgimine

• Toite reguleerimine (valikuline)

• Hostarvuti tarkvara arvuti juhtimiseks (valikuline)

Miks valida Box Optronics?

• Range kvaliteedikontroll koos 100% testimisega enne saatmist

• Konkurentsivõimeline hind koos stabiilse hulgitarne võimalusega

• Paindlikud kohandamisvalikud lainepikkuse, võimsuse, ribalaiuse, kiu ja pistikute jaoks

• 7 × 24-tunnine tehniline tugi ja kiire reageerimine

• Ülemaailmne kohaletoimetamine DHL-i, UPS-i ja FedExi kiirpostiga

• Saadaval on nii moodul- kui ka lauaversioonid

• Valikuline hostitarkvara süsteemi integreerimiseks

• Tootmiskoguste usaldusväärne pikaajaline tarnimine

Spektri jõudlus - 840 nm kiudühendusega SLD lairiba valgusallikas

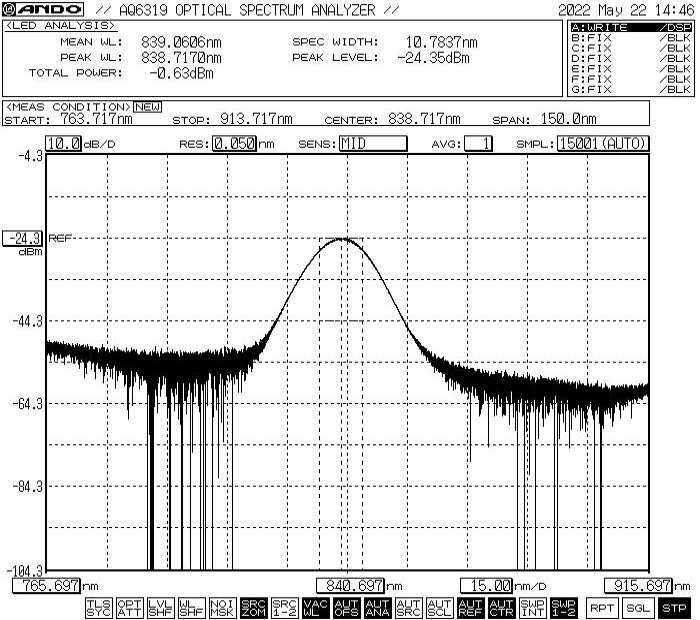

Tüüpiline spekter näitab tsentri lainepikkust umbes 840 nm ja ribalaiust umbes 10 nm - 3 dB.

*Märkus: näidatud spekter on tüüpiline jõudlus. Tegelik spekter võib ühikuti veidi erineda. Spetsiaalsete spektriandmete või kohandatud spektrinõuete saamiseks võtke meiega ühendust.

Tellimisteave - 840 nm Fiber Coupled SLD lairiba valgusallikas

Mudelnomenklatuur

BSLD – XXX – XX – XX - X – (X)

Näide: BSLD - 840 - 51 - SM - M

840 nm SLD lairiba valgusallikas, 5 mW väljund, 10 nm ribalaius, 780 hj kiud, moodulversioon, 5 V alalisvoolu toiteallikas

Saadaolevad kohandamisvalikud

• Keskmine lainepikkus: standardne 840 nm, muud lainepikkused on saadaval nõudmisel

• Väljundvõimsus: standardne 5 mW, saadaval on ka suurema võimsusega valikud

• Spektri ribalaius: standardne 10 nm, saadaval on ka muud ribalaiuse valikud

• Kiutüüp: standardne 780 hj, saadaval on ka muud erikiud

• Kiu pikkus: 0,5 m, 1 m, 1,5 m, 2 m (saadaval on kohandatud pikkused)

• Pigtaili tüüp: 900 μm lahtine toru, 3,0 mm lahtine toru

• Pistiku tüüp: FC/APC standard, FC/UPC, SC/APC, LC/APC või kohandatud

• Paki tüüp: moodul või lauaplaat

• Toitepinge: 5VDC, 12VDC (moodul), 110-240VAC (lauapealne)

• Optiline isolaator: saadaval on sisseehitatud isolaatori valik

• Sideliides: RS485 standard, muud liidesed on saadaval

• Hostarvuti tarkvara: saadaval jälgimiseks ja juhtimiseks

Kohandatud nõuete saamiseks võtke oma spetsifikatsioonidega ühendust meie müügimeeskonnaga.

Andmeleht ja katsearuanne

Iga 840 nm SLD lairiba valgusallikaga on kaasas põhjalik katsearuanne, mis dokumenteerib mõõdetud jõudlusparameetrid. Andmelehe PDF-fail sisaldab üksikasjalikke tehnilisi andmeid, jõudluskõveraid ja mõõtmete jooniseid.

• Iga seadmega kaasas individuaalne testiaruanne

• Iga üksuse jälgitav seerianumber

Andmeleht

Hinnapakkumis- ja maksetingimused

Tsiteerimise tingimused

• EXW (Ex Works): soovitatav, kui teil on DHL-i/UPS-i/FedExi konto. Saadame teie kontot kasutades; me ei võta saatmiskulusid.

• DAP (kohaletoimetamine): kui teil pole kullerikontot, saame korraldada kohaletoimetamise ettemakstud kaubaveoga.

• Muud tingimused: arutamiseks võtke meiega ühendust.

Maksetingimused

• PayPal: kiire ja turvaline tasumine näidiste ja väikeste tellimuste eest

• T/T (pangaülekanne): tavapäraste tootmistellimuste standardne makseviis

• Alibaba Trade Assurance: turvaline tellimuste kaitse veebitehingute jaoks koos ostja garantiiga

• Krediitkaart: aktsepteeritakse PayPali, Alibaba kaudu

• Paindlikud maksetingimused: kokkuleppel

Juhtimisaeg

• Standardtootmine: ~10-15 tööpäeva

• Kohandatud konfiguratsioonid: 15–20 tööpäeva

• Mahulised tellimused: võtke ühendust tootmisgraafiku saamiseks

• Rahvusvaheline kohaletoimetamine: ~3–5 tööpäeva (DHL/UPS/FedEx express)

• Kiireteenus: saadaval nõudmisel

Kasutamise märkused ja käsitsemine

Kiudude käitlemine

• Vältige teravaid painutusi või murdekohti, mis võivad kiudu kahjustada

• Ärge tõmmake ega keerake kiudpatse

• Puhastage kiudühendused enne ühendamist sobivate puhastusvahenditega

• Kui pistikut ei kasutata, kasutage alati tolmukatteid

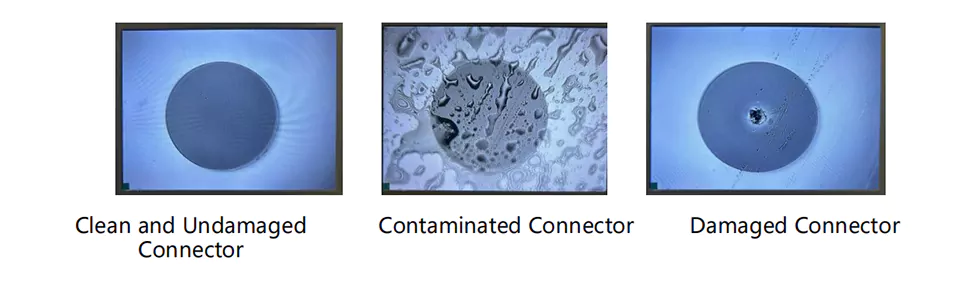

• Enne kasutamist kontrollige kiu otsapinda kahjustuste suhtes

Toite- ja töökaalutlused

• Enne ühendamist veenduge, et toiteallikas oleks õige pinge

• Ärge ületage ajami maksimaalset voolutugevust või võimsust

• Pidevaks tööks kasutage korralikku jahutusradiaatorit

• Lülita toide enne kiu ühendamist/lahtiühendamist välja

• Ärge vaadake otse kiudväljundisse, kui see on sisse lülitatud
