1550 nm SLD lairiba valgusallika mikromoodul

Sisukord

1. 1550 nm SLD lairiba valgusallika mikromooduli tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

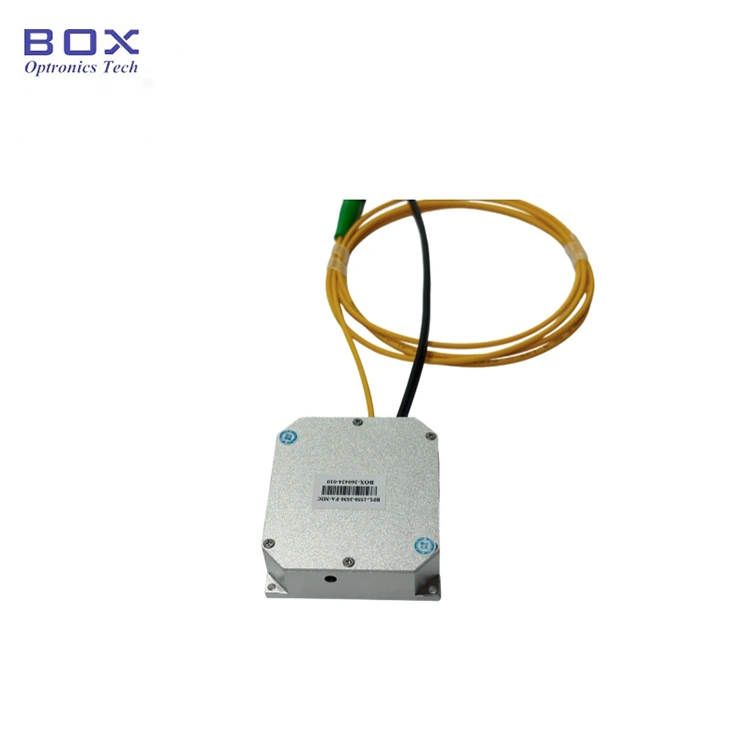

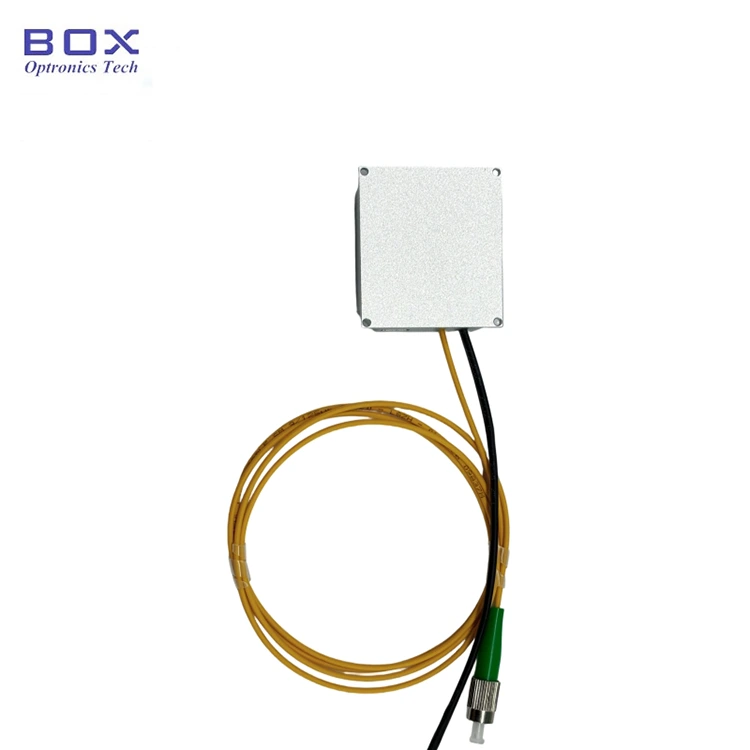

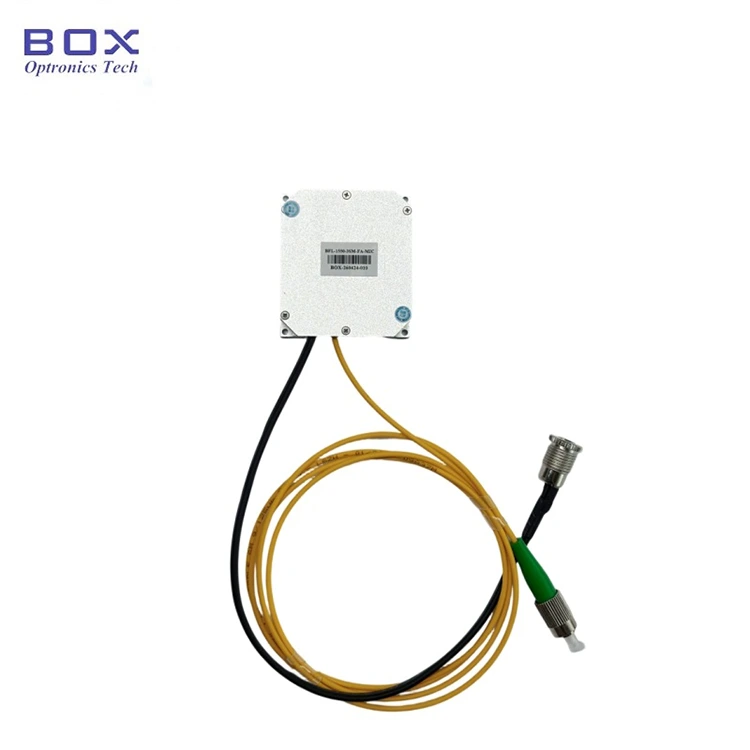

Toote tutvustus - 1550 nm SLD lairiba valgusallika mikromoodul

See on 1550 nm SLD lairiba valgusallika mikromoodul, mis kasutab superluminestsentsdioodi tehnoloogiat, väljundvõimsusega 3 mW ja 10 mW valikulise, -3 dB ribalaiusega üle 30 nm, lame spekter, madal pulsatsioon ja suurepärane pikaajaline stabiilsus. Saadaval on SM-kiud ja PM-kiud. See toetab RS485 sideliidest ja seiretarkvara süsteemi integreerimiseks. Kompaktsed mõõtmed on vaid 46,6 x 51,6 x 15 mm.

Toote spetsifikatsioonid - 1550 nm SLD lairiba valgusallika mikromoodul

Toote omadused - 1550 nm SLD lairiba valgusallika mikromoodul

● Väike suurus; l

● lai spekter;

● madal spektraalne pulsatsioon;

● DB9 Female (RS485) side lihtsaks integreerimiseks.

Toote rakendused - 1550 nm SLD lairiba valgusallika mikromoodul

● Optiline koherentstomograafia (OCT);

● Meditsiiniline pildistamine;

● Fiiberoptiline güroskoop (FOG).

Toote üksikasjad - 1550 nm SLD lairiba valgusallika mikromoodul

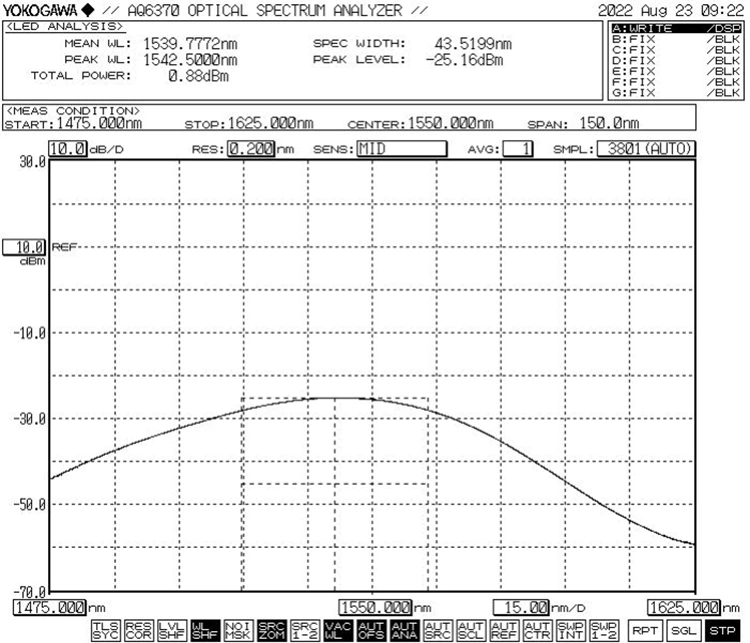

● Tüüpiline spekter: -3dB Bandwidth Min.30nm

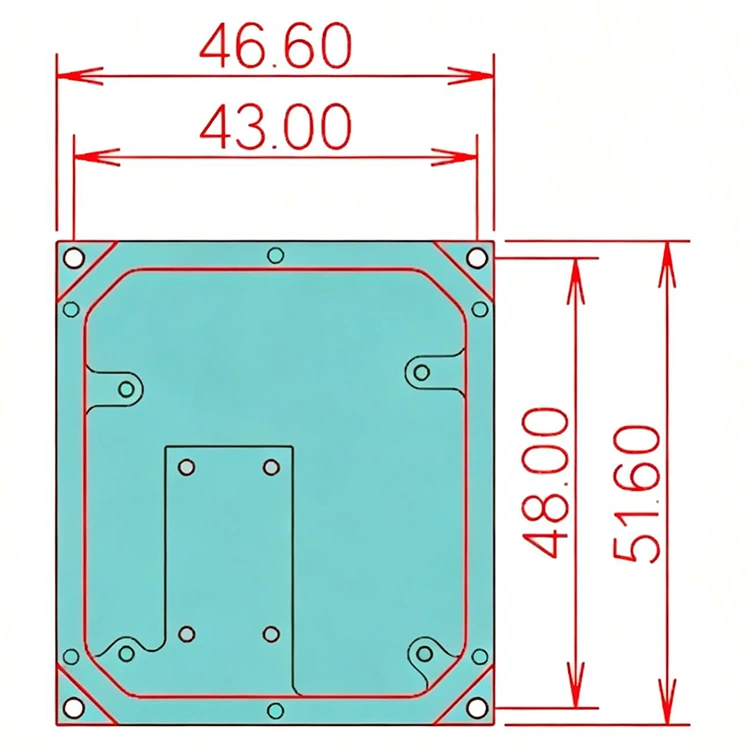

● Mõõtmed (mm): 46,6 (L) × 51,6 (S) × 15 (K)

Tööetapid – 1550 nm SLD lairiba valgusallika mikromoodul

1. samm. Lahtipakkimine: Enne kokkupanekut kontrollige, kas kõik tarvikud on komplektsed.

2. samm. Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4. Ühendage hostarvutiga: kasutage 1550 nm SLD lairiba valgusallika mikromooduli ja arvuti ühendamiseks rohelist pordikaablit ja USB-RS485 DB9 andmekaablit; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara 1550 nm SLD lairiba valgusallika mikromooduli LD voolu ja LD temperatuuri juhtimiseks. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm. Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Tellimisinfo-1550nm SLD lairiba valgusallika mikromoodul

nt: BSLD-1550-10SM-FA-MIC

(Tellimisteave: 1550 nm SLD lairiba valgusallika mikromoodul, 10 mW väljundvõimsus, SMF-28e kiud, FC/APC-pistik).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht - 1550 nm SLD lairiba valgusallika mikromoodul

Andmeleht

Pakkumise ja makse tingimused - 1550 nm SLD lairiba valgusallika mikromoodul

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg - 1550 nm SLD lairiba valgusallika mikromoodul

Tootmine: 10-15 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Kasutamise märkused ja hooldus – 1550 nm SLD lairiba valgusallika mikromoodul

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Fiiberoptilised pistikud peavad olema kaetud tolmukatetega.

● Kui väljundkiud tuleb ühendada mõne teise kiuga, on soovitatav kasutada fusioonliitjat.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; hoida kuivas kohas.

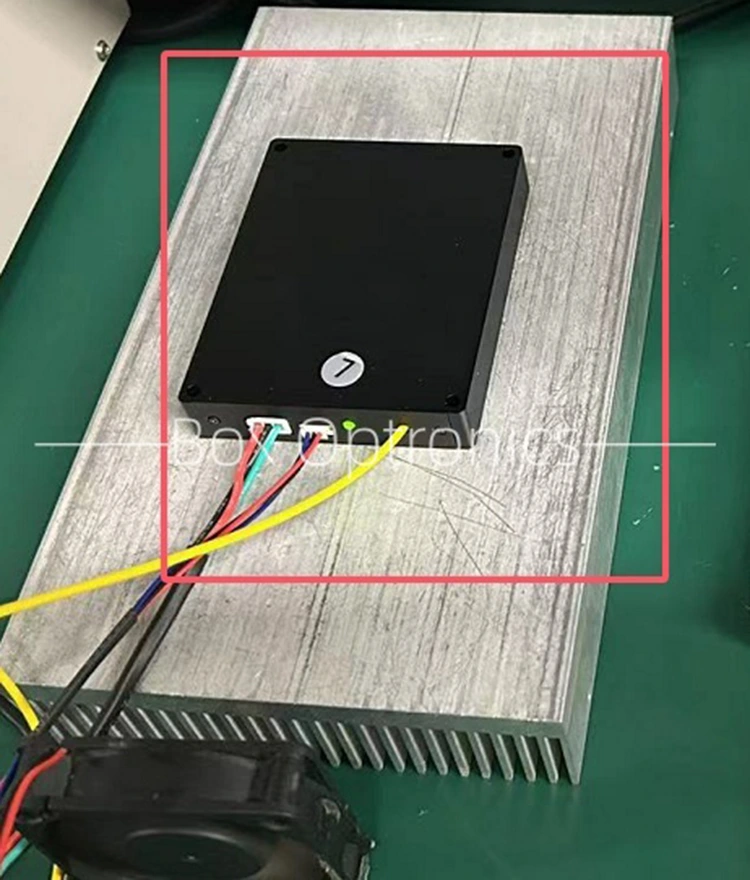

● Pikaajalisel kasutamisel asetage see jahutusradiaatorile.

Kvaliteedi tagamine ja müügijärgne teenindus - 1550 nm SLD lairiba valgusallika mikromoodul

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
