840nm 10mW 40nm SLD lairiba valgusallikas

Sisukord

1. 840 nm 10 mW 40 nm SLD lairiba valgusallika tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus – 840nm 10mW 40nm SLD lairiba valgusallikas

See on 840 nm 10 mW 40 nm SLD lairiba valgusallikas, mis kasutab superluminestsentsdioodi tehnoloogiat, väljundvõimsusega üle 10 mW, -3 dB ribalaiusega üle 40 nm, lame spektriga, madala pulsatsiooniga ja suurepärase pikaajalise stabiilsusega.

See toetab puutetundliku ekraaniga laua- ja modulaarseid konfiguratsioone RS-485 sideliidese ja seiretarkvaraga süsteemi integreerimiseks. Sobib kiudude tuvastamiseks ja meditsiiniliseks pildistamiseks. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist.

Toote spetsifikatsioonid - 840nm 10mW 40nm SLD lairiba valgusallikas

Toote omadused - 840nm 10mW 40nm SLD lairiba valgusallikas

Madal spektraalne pulsatsioon; l

Lame spekter;

DB9 Female(RS485) side lihtsaks integreerimiseks;

Kohandatud väljundvõimsus ja kiu tüüp.

Toote rakendused - 840nm 10mW 40nm SLD lairiba valgusallikas

Optiliste kiudude tuvastamine;

Meditsiiniline pildistamine;

Optiline koherentstomograafia (OCT).

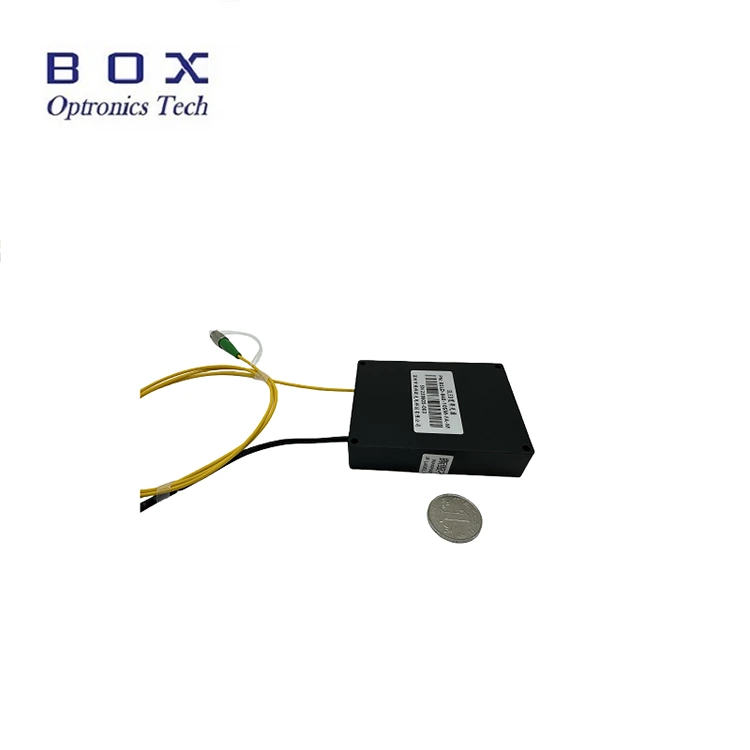

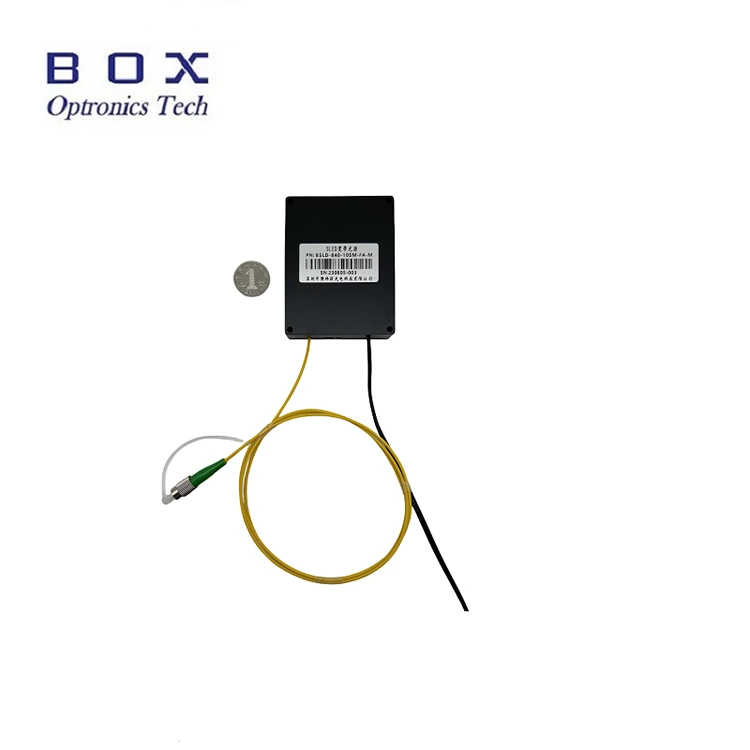

Toote üksikasjad - 840nm 10mW 40nm SLD lairiba valgusallikas

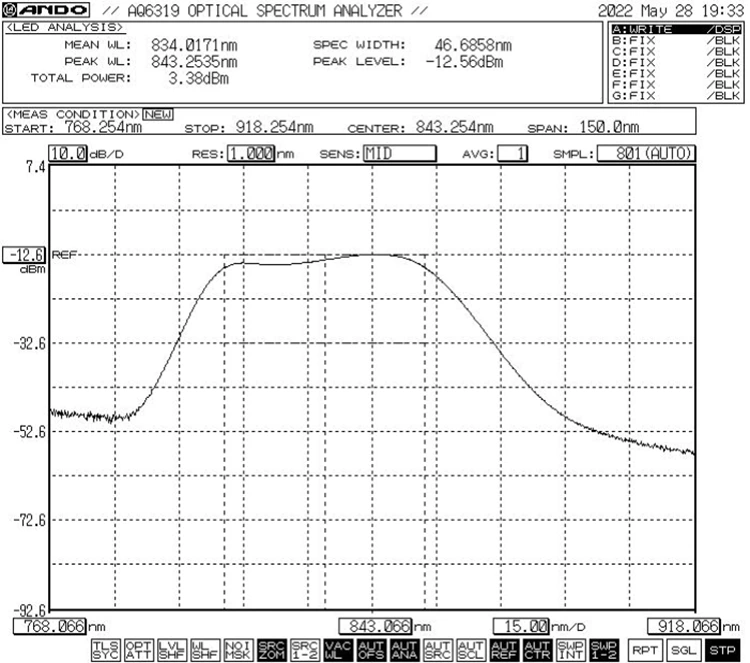

Tüüpiline spekter: -3 dB ribalaius min 40 nm / tüüp 45 nm

Mõõtmed (mm)

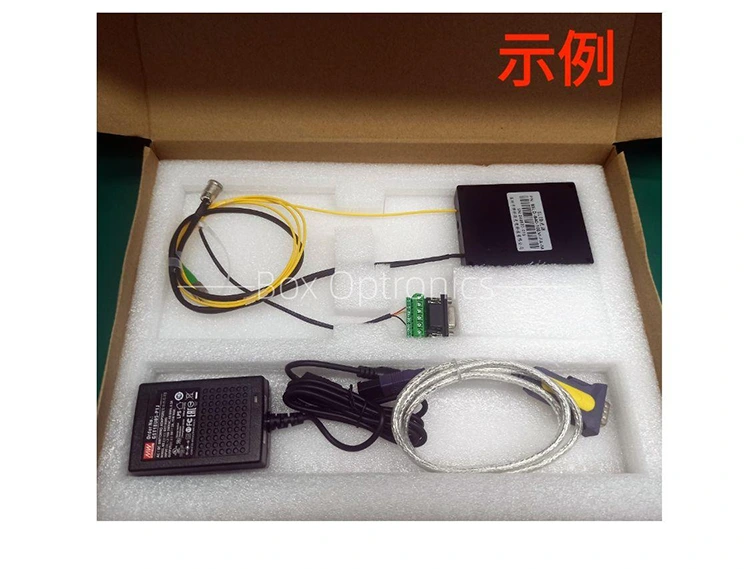

Standardtarvikud

Toiminguetapid – 840nm 10mW 40nm SLD lairiba valgusallikas

1. samm. Lahtipakkimine: enne kokkupanemist kontrollige, kas kõik tarvikud on komplektsed, sealhulgas SLED-valgusallika moodul, USB-andmekaabel, rohelise pordi kaabel, toiteadapter, katsearuanne jne.

2. samm. Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4. Ühendage hostarvutiga: kasutage 840nm 10mW 40nm SLD lairiba valgusallika ja arvuti ühendamiseks rohelist pordikaablit ja USB-RS485 DB9 andmekaablit; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

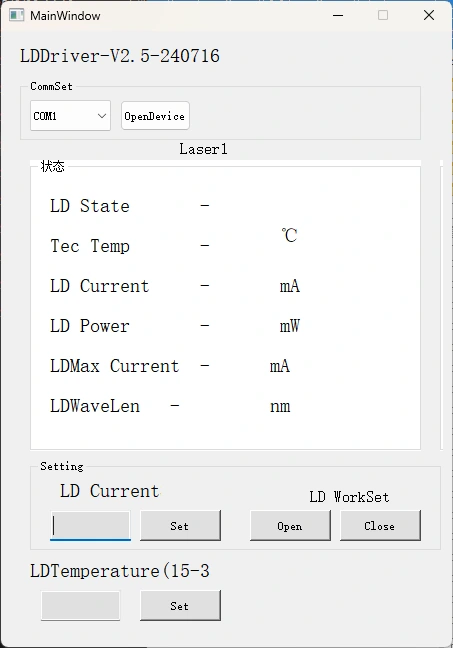

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara 840 nm 10 mW 40 nm SLD lairiba valgusallika LD voolu ja LD temperatuuri juhtimiseks. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm. Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Tellimisinfo - 840nm 10mW 40nm SLD lairiba valgusallikas

nt: BSLD-840-104SM-FA-M

(Tellimisteave: 840 nm 10 mW 40 nm SLD lairiba valgusallikas, SM Hi780 kiud, FC/APC pistik, moodulpakett, 5 V alalisvoolu toiteallikas).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht - 840 nm 10 mW 40 nm SLD lairiba valgusallikas

Andmeleht

Testileht

Pakkumise ja makse tingimused - 840nm 10mW 40nm SLD lairiba valgusallikas

Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg - 840 nm 10 mW 40 nm SLD lairiba valgusallikas

Tootmine: 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Kasutamine ja hooldus – 840nm 10mW 40nm SLD lairiba valgusallikas

Kiudoptilisi pistikuid ei ole soovitatav väljundotstes sageli sisestada või eemaldada, et vältida tolmu saastumist (mis võib põhjustada sisestuskadu suurenemist) või fiiberoptiliste pistikute otspindade põlemist.

Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Fiiberoptilised pistikud peavad olema kaetud tolmukatetega.

Kui väljundkiud tuleb ühendada mõne teise kiuga, on soovitatav kasutada fusiooniliitjat.

Palun võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; hoida kuivas kohas.

Kvaliteedi tagamine ja müügijärgne teenindus - 840 nm 10 mW 40 nm SLD lairiba valgusallikas

Garantiiaeg:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

Tasuta garantii erandid:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
