1060nm 1064nm SLD valgusallikas

Sisukord

1. 1060 nm 1064 nm SLD valgusallika tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Standardtarvikud

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

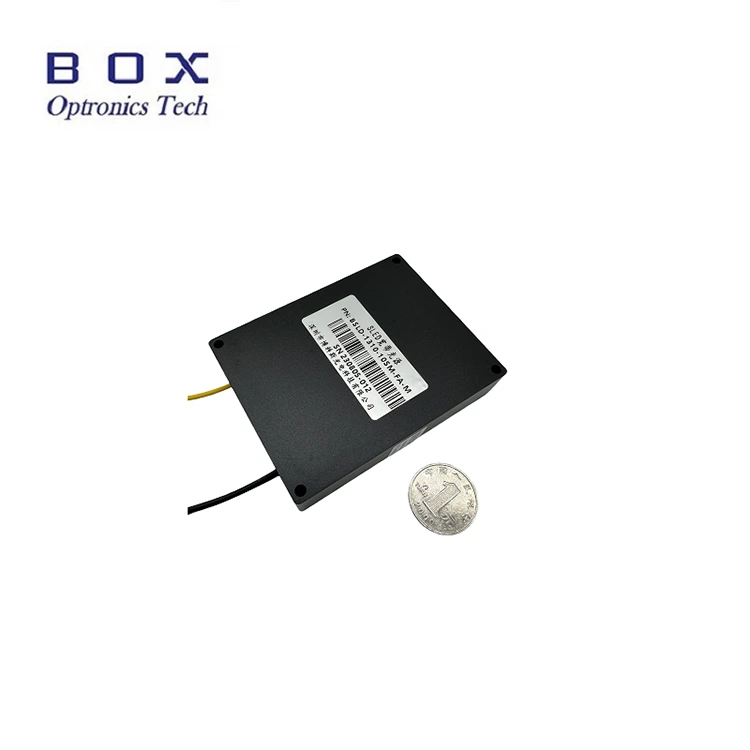

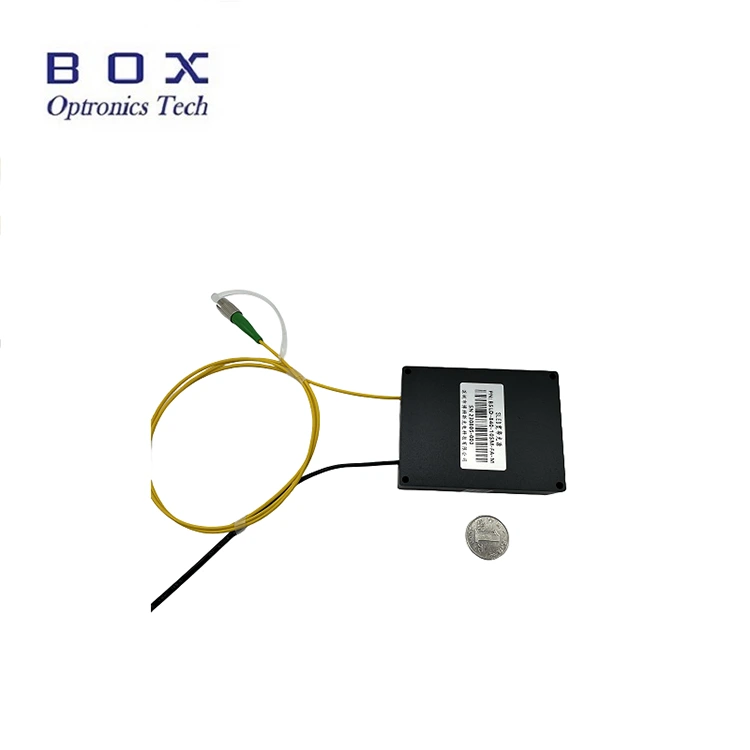

Toote tutvustus

See on 1060 nm 1064 nm SLD valgusallikas, mis kasutab superluminestsentsdioodi tehnoloogiat, väljundvõimsusega 5 mW ja 15 mW valikulise, -3 dB ribalaiusega üle 15 nm, lame spekter, madal pulsatsioon ja suurepärane pikaajaline stabiilsus. See toetab laua- ja modulaarseid konfiguratsioone RS485 sideliidese ja seiretarkvaraga süsteemi integreerimiseks. Sobib kiudude tuvastamiseks ja meditsiiniliseks pildistamiseks. Kasutage nimipinge, reguleerimistemperatuuri ja niiskusega, tagage hea soojuse hajumine, vältige väljundi ülekoormust ja saastumist.

Toote spetsifikatsioonid

Toote omadused

● madal spektraalne pulsatsioon;

● tasane spekter;

● DB9 Female (RS485) side lihtsaks integreerimiseks.

Tooterakendused

● Optiliste kiudude tuvastamine;

● Meditsiiniline pildistamine;

● Fiiberoptiline güroskoop (FOG).

Toote üksikasjad

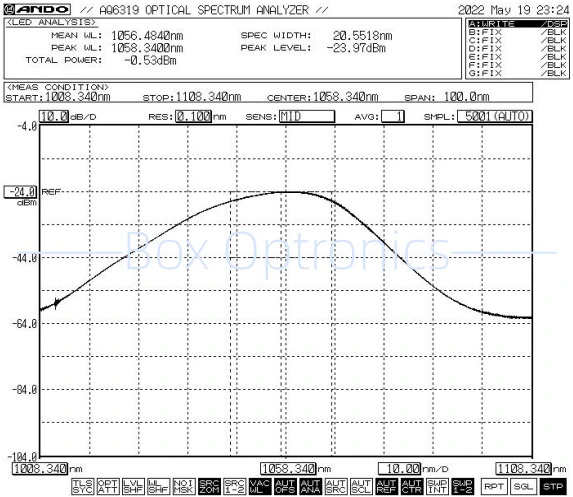

● Tüüpiline spekter: -3 dB ribalaius min 15 nm / tüüp 20 nm

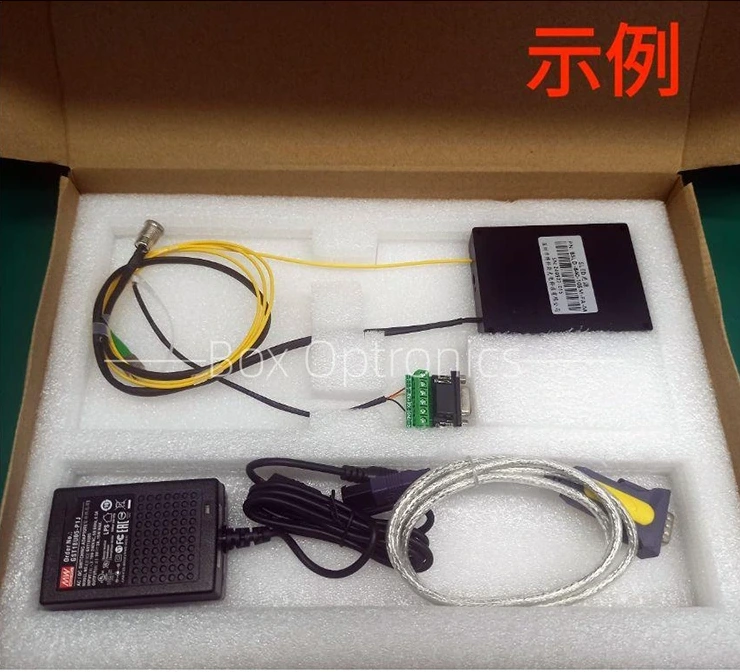

● Standardtarvikud

Toimingu etapid

1. samm.Lahtipakkimine: enne kokkupanemist kontrollige, kas kõik tarvikud on komplektsed, sealhulgas SLED-valgusallika moodul, USB-andmekaabel, rohelise pordi kaabel, toiteadapter, katsearuanne jne.

2. samm.Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm.Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4.Ühendage hostarvutiga: kasutage 1060nm 1064nm SLD valgusallika ja arvuti ühendamiseks rohelist pordikaablit ja USB-RS485 DB9 andmekaablit; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

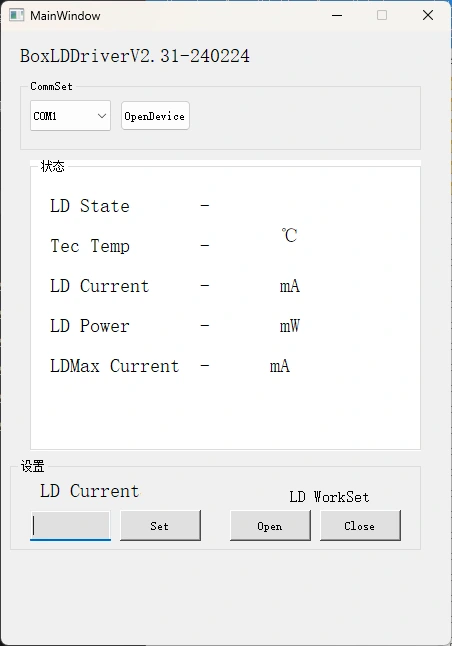

5. samm.Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara 1060 nm 1064 nm SLD valgusallika LD voolu ja LD temperatuuri juhtimiseks. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm.Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Tellimisinfo

nt: BSLD-1060-5SM-FA-M

(Tellimisinfo: 1060nm 1064nm SLD valgusallikas, väljundvõimsus 5mW, SM Hi1060 fiiber, FC/APC pistikuga, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise ja makse tingimused

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Kasutamise märkused ja hooldus

● Tolmu saastumise (mis võib kaasa tuua suurema sisestuskadu) või fiiberoptiliste pistikute otspindade põlemise vältimiseks pole soovitatav kiudoptilisi konnektoreid nii sisend- kui ka väljundotstes sageli sisestada või eemaldada.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Kiudoptilised pistikud peavad olema kaetud tolmukatetega.

● Kui väljundkiud tuleb ühendada mõne teise kiuga, on soovitatav kasutada fusioonliitjat.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; hoida kuivas kohas.

Kvaliteedi tagamine ja müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) või keskkonnamõjude põhjustatud kahjustused.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
