840nm 10mW 35nm BW SLD diood

Sisukord

1. 840nm 10mW 35nm BW SLD dioodi tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Pakkimise näide

6. Tellimisinfo

7. Andme- ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused kasutamise kohta

11. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus

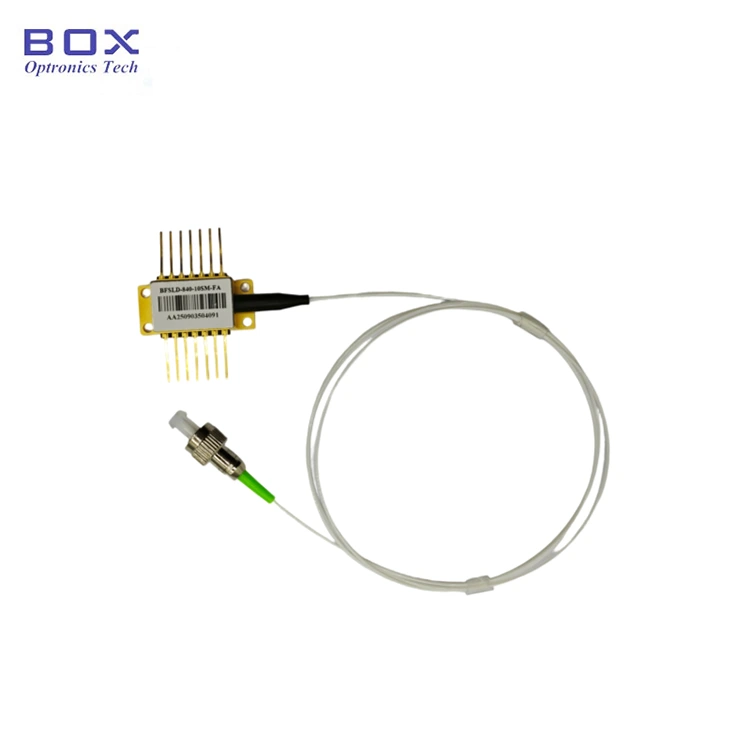

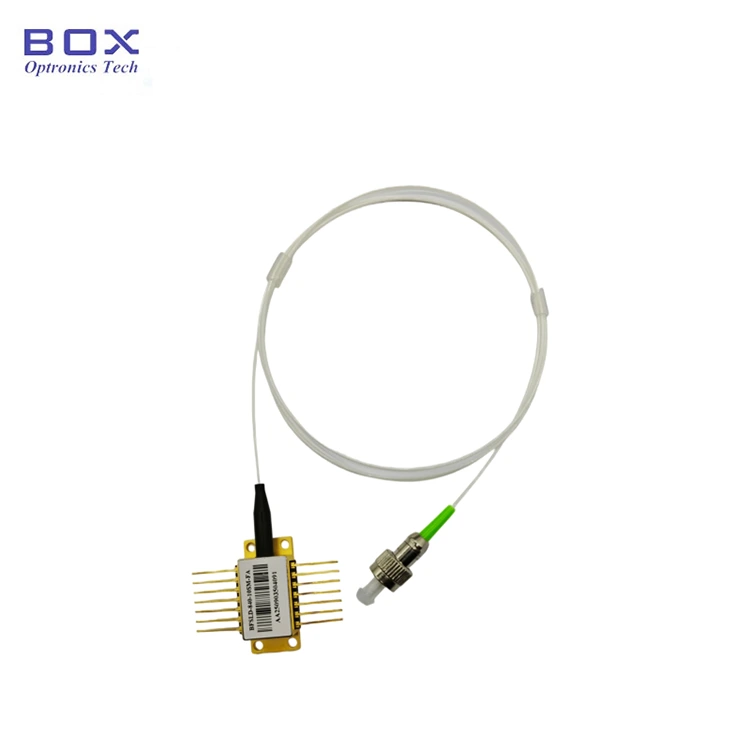

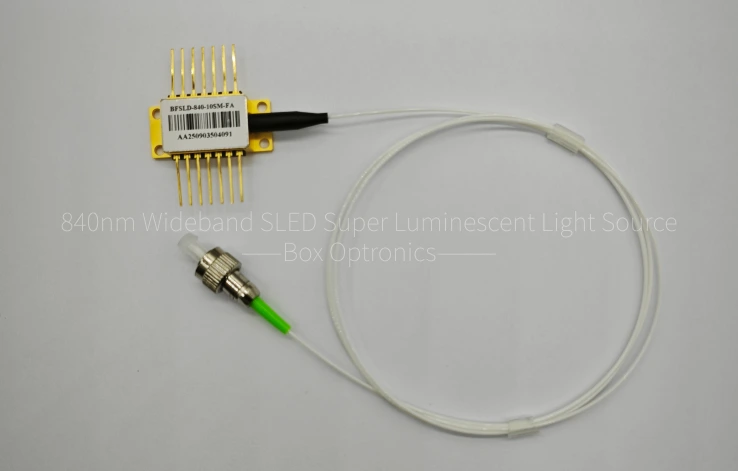

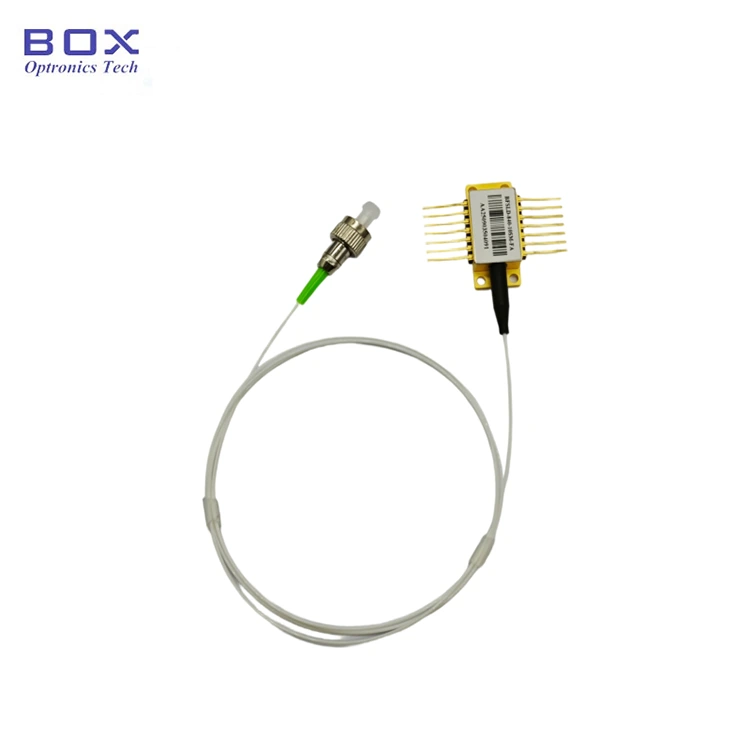

See on 840 nm lairiba SLED superluminestsentsdiood, millel on 14-kontaktiline liblikpakett. Sellel on kuni 10 mW väljundvõimsus, üle 35 nm 3 dB ribalaius ning see integreerib TEC-i ja termistori stabiilse ja sujuva spektri tagamiseks. Sobib optilise koherentstomograafia (OCT) jaoks. Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit.

Toote spetsifikatsioonid

Toote omadused

● SM-kiust või PM-kiust pats;

● Suur väljundvõimsus kuni 10mW;

● 14-pin BTF-pakett koos TEC-ga.

Tooterakendused

● Fiiberoptilised güroskoopid;

● Labori lairiba valgusallikad ja optiline test;

● Optiline koherentstomograafia (OCT) ja meditsiinilise pildistamise seadmed.

Toote üksikasjad

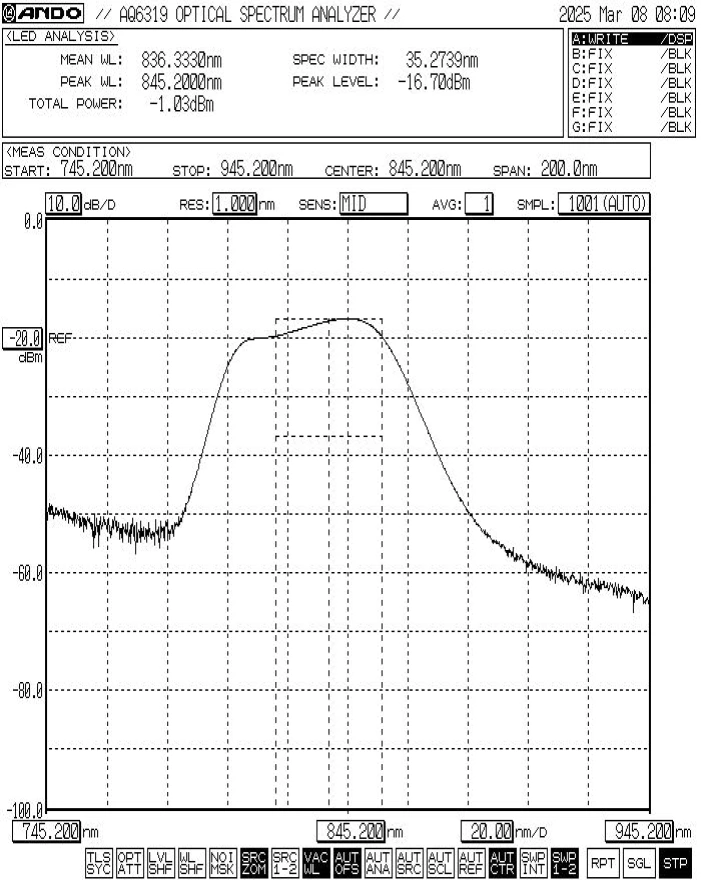

● Tüüpiline spekter: -3 dB ribalaius min 30 nm / tüüp 35 nm

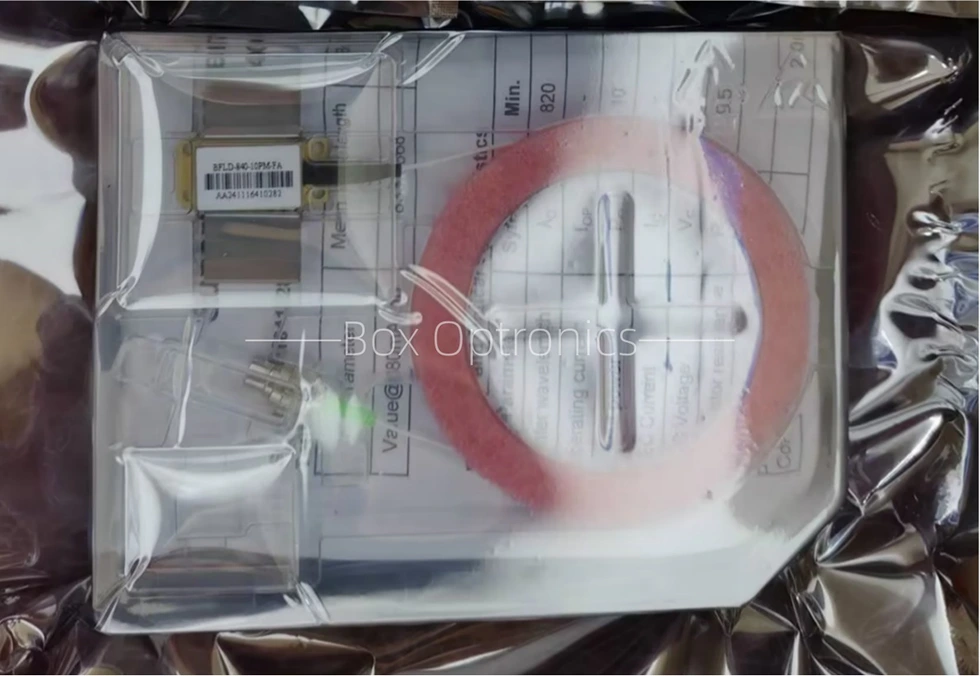

● Pakkimise näide

Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).

Tellimisinfo

nt: BFSLD-840-103SM-FA

(Tellimisinfo: 840nm 10mW 35nm BW SLD diood, liblikpakett, tüüpiline -3dB ribalaius 35nnm, SM fiiber, FC/APC pistikuga).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise ja makse tingimused

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu tuleb pakkimisel, transportimisel ja kasutamisel rangelt järgida antistaatilise kaitse meetmeid. Lisaks tuleb võtta ettevaatusabinõusid, et vältida toitepingete tekkimist, kuna selle eiramine võib seadet püsivalt kahjustada (nt seadme õige maanduse tagamine ja antistaatilise randmerihma kandmine).

● Kontrollige toote tööahela stabiilsust, et vältida impulssvoolude põhjustatud kahjustusi.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme pesast sisestamisel või sealt eemaldamisel ärge avaldage survet ega tõmmake seadme korpuse tagaosas asuvat hülsi. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka fiiberpistikut tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Erilist tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal peab seade olema vooluta, jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt andmelehel märgitud tööpinge ja voolu vahemikke. Põhiparameetritele – sealhulgas Ith (lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne tööpinge) ja λc (kesklainepikkus) – tuleks konkreetselt viidata tarnimise ajal esitatud testiaruandes. Märkus. Absoluutsete maksimumväärtuste ületamine võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) või keskkonnamõjude põhjustatud kahjustused.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
