1060nm 5mW SLED laserdiood

Sisukord

1. 1060nm 5mW SLED laserdioodi tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Pakkimise näide

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused kasutamise kohta

11. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus

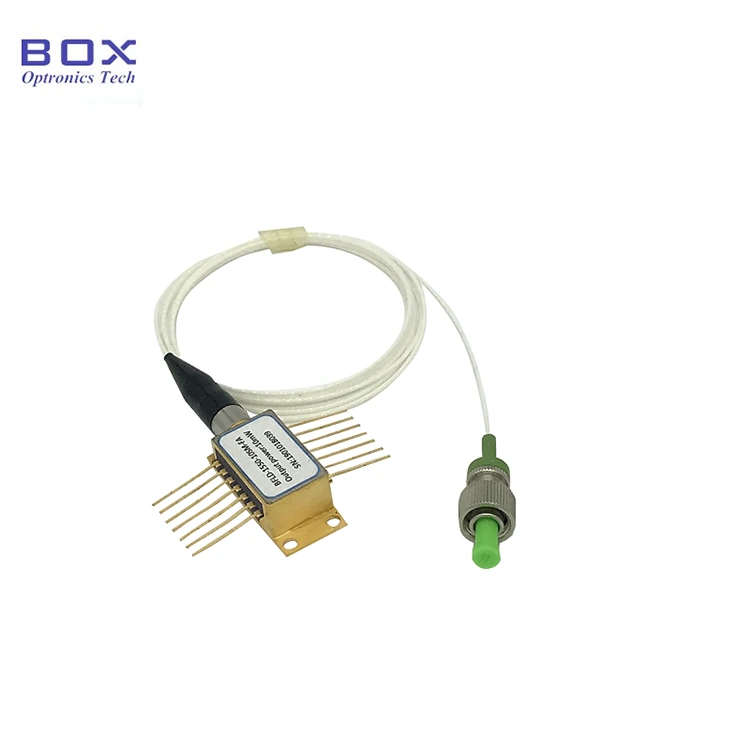

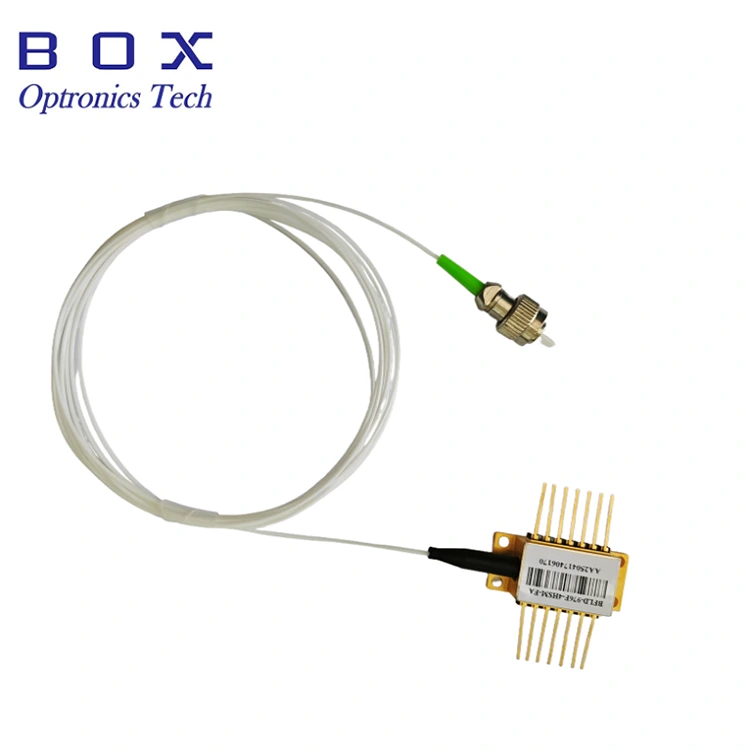

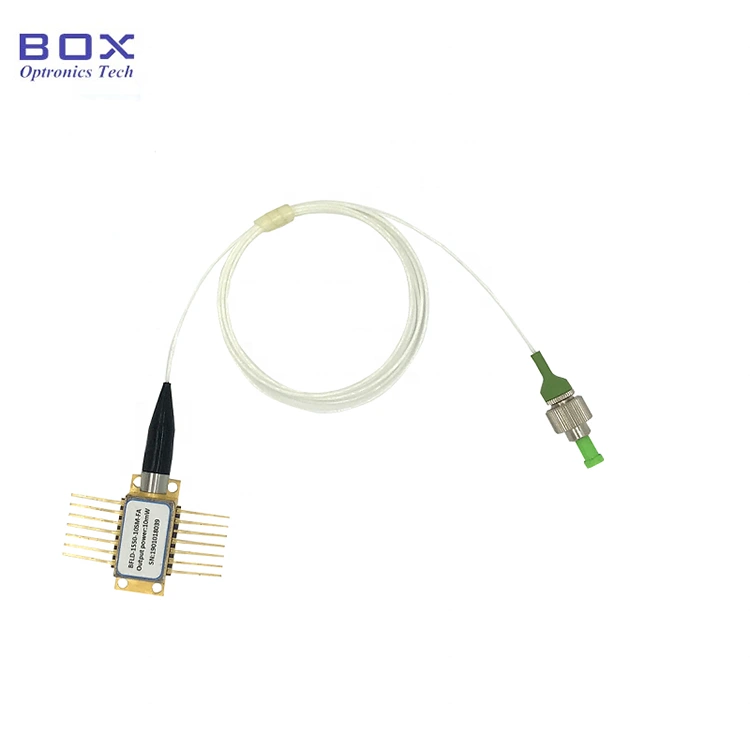

See on 1060 nm 5 mW SLED laserdiood, millel on 14 kontaktiga liblikaspakett. Sellel on kuni 5 mW väljundvõimsus, üle 15 nm 3 dB ribalaius ning see integreerib TEC-i ja termistori stabiilse ja sujuva spektri tagamiseks. Sobib optilise koherentstomograafia (OCT) jaoks. Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit.

Toote spetsifikatsioonid

Toote omadused

● SM Hi1060 või PM980 pats;

● Väljundvõimsus kuni 5mW;

● 14-pin BTF-pakett koos TEC-i ja monitori PD-ga.

Tooterakendused

● Fiiberoptilised güroskoopid;

● Fiiberoptiline sensorsüsteem;

● Optiliste seadmete süsteem.

Toote üksikasjad

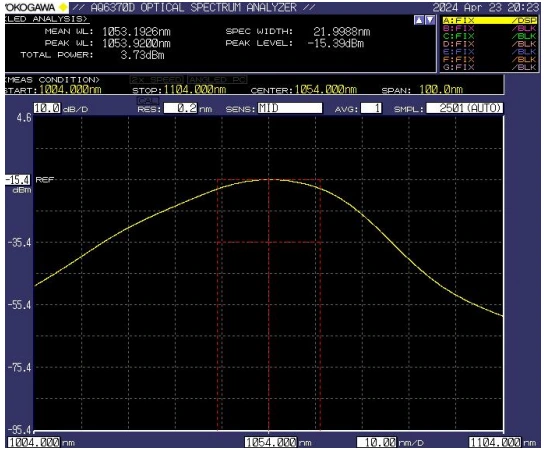

● Tüüpiline spekter: -3 dB ribalaius min 15 nm / tüüp 20 nm

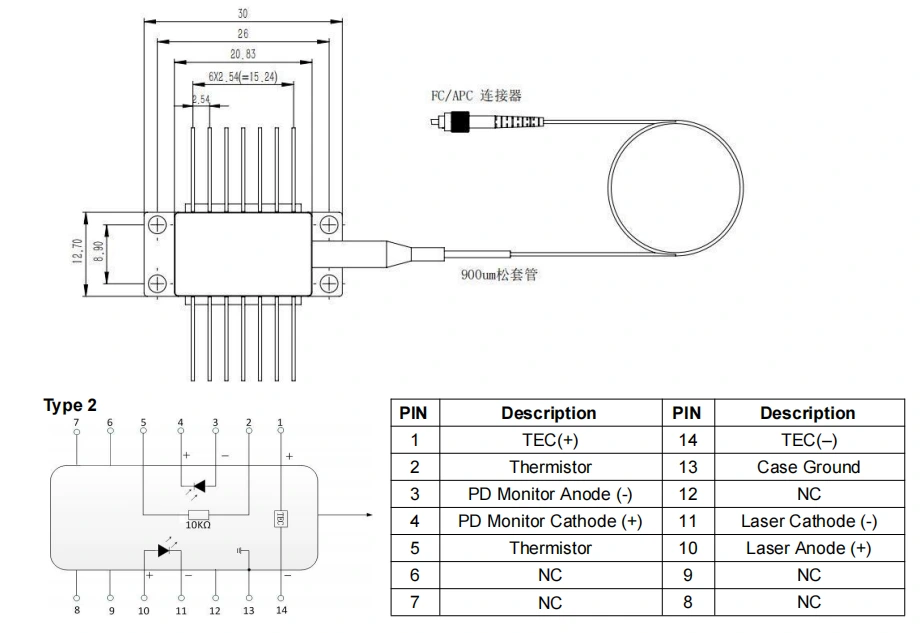

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1060 nm 5 mW SLED laserdiood

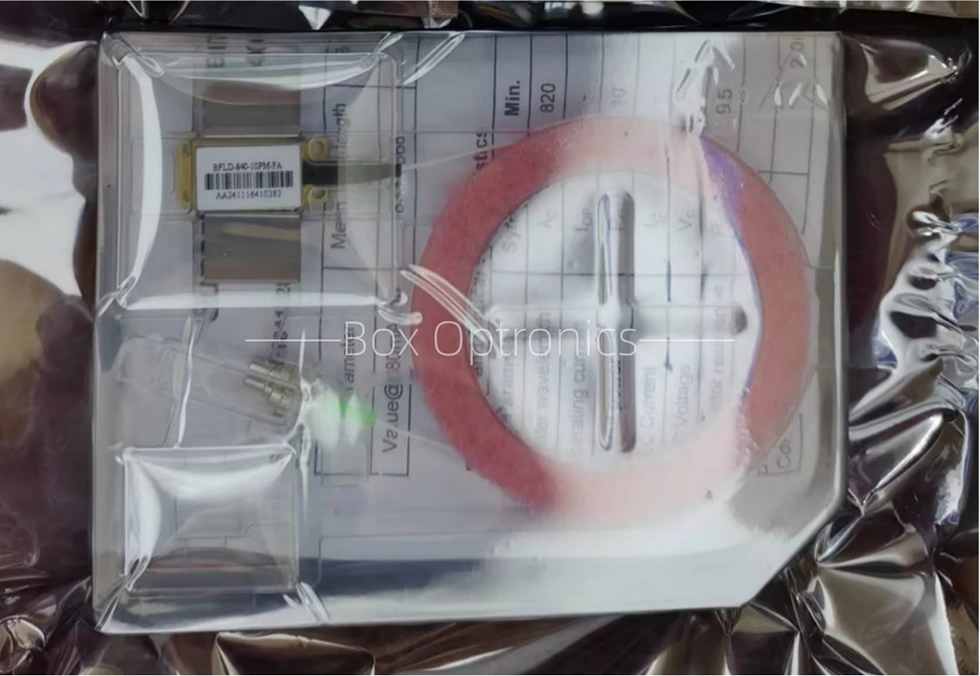

● Pakkimise näide

*Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).

Tellimisinfo

nt: BFSLD-1060-5SM-FA

(Tellimisinfo: 1060nm 5mW SLED Laser Diode, liblikpakett, SM Hi1060 fiiber, FC/APC pistikuga).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise ja makse tingimused

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu tuleb pakkimisel, transportimisel ja kasutamisel rangelt järgida antistaatilise kaitse meetmeid. Lisaks tuleb võtta ettevaatusabinõusid, et vältida toitepingete tekkimist, kuna selle eiramine võib seadet püsivalt kahjustada (nt seadme õige maanduse tagamine ja antistaatilise randmerihma kandmine).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme pesast sisestamisel või sealt eemaldamisel ärge avaldage survet ega tõmmake seadme korpuse tagaosas asuvat hülsi. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka fiiberpistikut tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Erilist tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal peab seade olema vooluta, jootekolb peab olema korralikult maandatud.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, kuna see võib kiipi kahjustada. Selle asemel lülitage seade sisse voolutasemel, mis on lähedane kiibi läviväärtusele, ja seejärel suurendage voolu järk-järgult väikeste sammudega, kuni saavutatakse soovitud tase.

● Enne kõigi komponentide sisselülitamist aktiveerige esmalt jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormust.

Kvaliteedi tagamine ja müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) või keskkonnamõjude põhjustatud kahjustused.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
