840nm 20mW SLED lairiba valgusallikas

Sisukord

1. 840 nm 20 mW SLED lairiba valgusallika tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Standardtarvikud

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus

See on 840 nm 20 mW SLED lairiba valgusallikas, mis kasutab superluminestsentsdioodtehnoloogiat, väljundvõimsusega üle 20 mW, -3 dB ribalaiusega üle 45 nm, lame spekter, madal pulsatsioon ja suurepärane pikaajaline stabiilsus. See toetab laua- ja modulaarseid konfiguratsioone koos sideliidese ja seiretarkvaraga tööstuslikuks ja meditsiiniliseks integreerimiseks. Sobib tööstuslikuks ÜMT-ks, kiudude tuvastamiseks ja meditsiiniliseks pildistamiseks. Kasutage nimipinge, reguleerimistemperatuuri ja niiskusega, tagage hea soojuse hajumine, vältige väljundi ülekoormust ja saastumist.

Toote spetsifikatsioonid

Toote omadused

● madal spektraalne pulsatsioon;

● 20mW Kõrge väljundvõimsus;

● Mooduli/töölaua topeltkonfiguratsioonid koos side jälgimisega hõlpsaks integreerimiseks;

● Toetab SM/PM kiudude kohandamist erinevate optiliste süsteemide sobitamiseks.

Tooterakendused

● Tööstuslik ÜMT;

● Oftalmoloogiline OCT;

● Fiberseadmete kalibreerimine ja passiivsete komponentide testimise süsteemid.

Toote üksikasjad

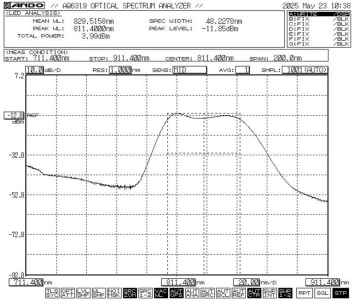

● Tüüpiline spekter: -3 dB ribalaius Min.45 / Tüüp.48

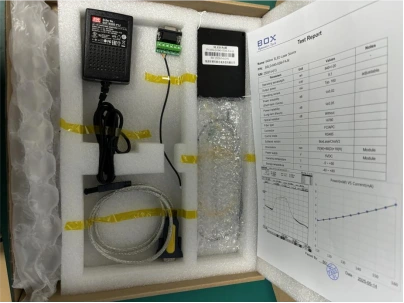

● Standardtarvikud

Toimingu etapid

1. samm.Lahtipakkimine: enne kokkupanemist kontrollige, kas kõik tarvikud on komplektsed, sealhulgas SLED-valgusallika moodul, USB-andmekaabel, rohelise pordi kaabel, toiteadapter, katsearuanne jne.

2. samm.Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm.Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4.Ühendage hostarvutiga: kasutage 840nm 20mW SLED lairiba valgusallika ja arvuti ühendamiseks rohelist pordikaablit ja USB-RS485 DB9 andmekaablit; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

5. samm.Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara, et juhtida 840 nm 20 mW SLED lairiba valgusallika LD voolu ja LD temperatuuri. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm.Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Tellimisinfo

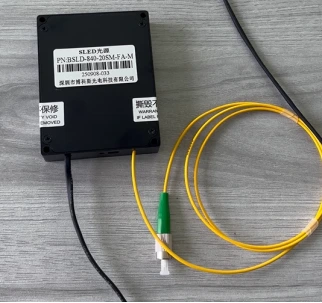

nt: BSLD-840-205SM-FA-M

(Tellimisteave: 840nm 20mW SLED lairiba valgusallikas, -3dB ribalaius umbes 50nnm, SM CS 780 fiiber, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise ja makse tingimused

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Kasutamise märkused ja hooldus

● Vältige kiudühenduste sagedast ühendamist/lahutamist, et vältida tolmu kogunemist ja otsapinna kahjustamist.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Hoidke seadet kuivas, niiskusevabas keskkonnas.

Kvaliteedi tagamine ja müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) või keskkonnamõjude põhjustatud kahjustused.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
