1683nm 10mW kiudühendusega laser

Sisukord

1. 1683nm sissejuhatus 10mW kiudühendusega laser

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

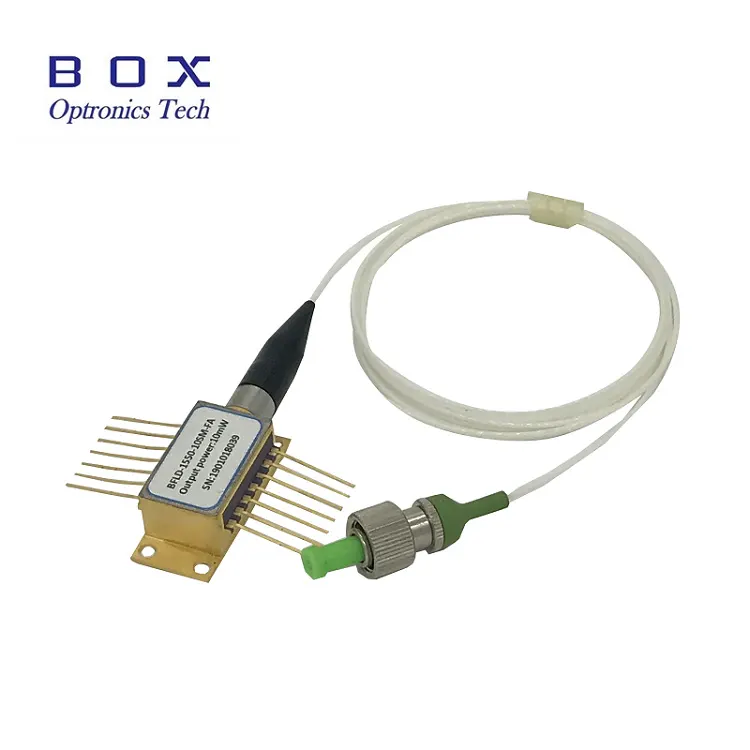

1683 nm 10 mW kiudühendusega laser võtab kasutusele MQW DFB kiip, kesklainepikkus 1683nm, lainepikkuse tolerants on +/-1nm, tüüpiline väljund võimsus 10mW, 14-pin BTF pakett, mis vastab Telcordia GR-468 ja RoHS nõuetele. Koos ühemoodiline fiiber ja FC/APC pistik sobib ideaalselt TDLAS ja C2H6 gaasi jaoks tuvastussüsteemid.

Toode Tehnilised andmed

Toode Omadused

● Kõrge stabiilne 10mW optiline väljund;

● Tööstusstandard, 14 PIN-koodiga liblikapakett;

● Sisseehitatud TEC ja optiline isolaator;

● Multikvant kaevu (MQW) hajutatud tagasisidega (DFB) laser

●

Toode Rakendused

● Tuunitav dioodlaser neeldumisspektroskoopia;

● C2H6 monitooring;

● Keskkonna õhu kvaliteet monitooring;

● Optilise kiu tuvastamine & lasertuvastus.

Toode Üksikasjad

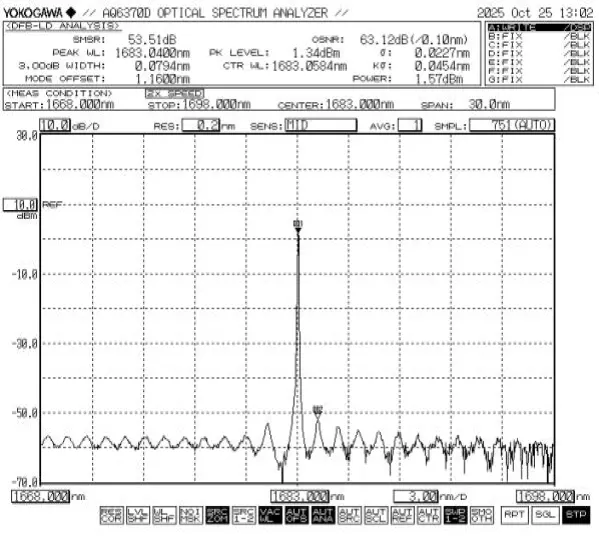

● Tüüpiline spekter: 1683 nm, +/-1 nm WL tolerants.

● KKK

(1) Mis on kiu tüübi ja pistiku spetsifikatsioon?

--Standardkonfiguratsioon kasutab ühemoodilist kiudu koos FC/APC-ga pistik.

(2) Mis on pakendi tüüp ja kinnitusviis?

--1683 nm 10 mW kiudühendusega laser on paigutatud standardsesse 14 kontakti liblikapakett, mis ühildub tavaliste laserpesade ja paigaldusega inventar. Kinnitusavad on ette nähtud kruvide või termopadja kinnitamiseks manus.

(3) Kas proovide testimine on saadaval? Milliseid teenuseid hulgihangete jaoks pakutakse?

-- Toetatakse proovide testimist ja väikesemahulist proovitootmist. Hulgihangete jaoks pakume mahuhinda, tehase testimise aruandeid, kohandatud parameetrid (nt kiu pikkus, ümbrise tüüp ja pistiku tüüp).

Tellimine teavet

nt: BFLD-1683-10SM-FA

(Tellimisinfo: 1683nm 10mW fiibersidestatud laser, 14-pin liblikas pakett, SM-kiuga, FC/APC-pistikuga, tüüp1-pistikuga).

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
