1651 nm DFB fiibersidestatud laserdiood

Sisukord

1. 1651 nm sissejuhatus DFB kiudühendusega laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

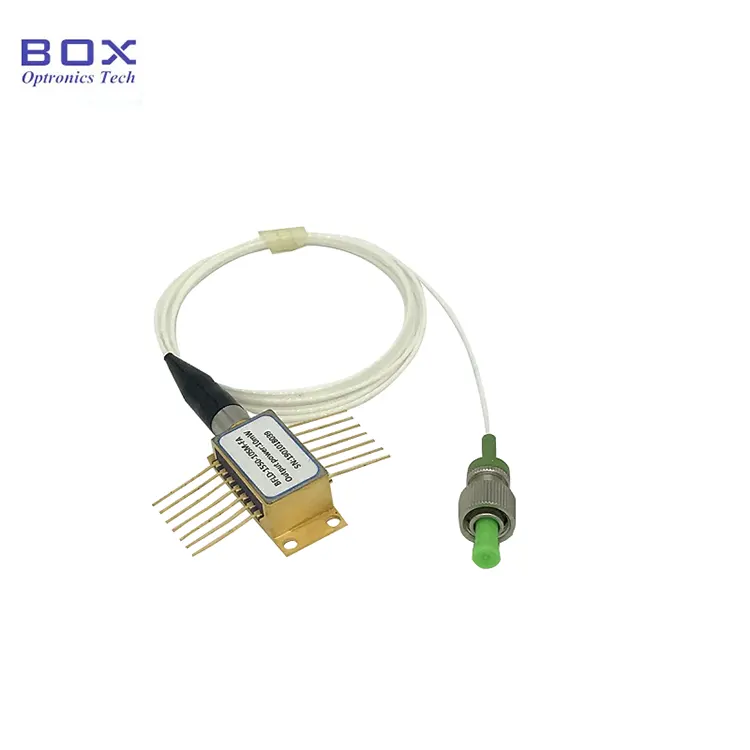

Toote tutvustus - 1651 nm DFB Fiber Ühendatud laserdiood

See on 1651 nm DFB fiibersidestatud laserdiood, millel on a mitme kvantkaevuga DFB kiip ja 14-pin liblikapakett. See integreerib TEC-i temperatuuri reguleerimine ja termistor, toetab ühe režiimi / polarisatsiooni säilitamist kiudväljund, tüüpilise väljundvõimsusega 10 mW ja keskmise lainepikkusega 1651 nm. Sobib kiudsideks, kiudude tuvastamiseks, optilisteks instrumentideks, ja spetsiaalsete valgusallikasüsteemidega, seda on lihtne kasutada ja see on väga töökindel. Kontrollige rangelt ajami voolu, pinget ja jootmistemperatuuri, pakkuda ESD kaitset ja vältida absoluutsete maksimumväärtuste ületamist.

Toode Tehnilised andmed - 1651 nm DFB fiibersidestatud laserdiood

Toode Omadused - 1651 nm DFB fiibersidestatud laserdiood

● Toetab SMF-28e või PMF-1550 kiudühendus, FC/APC pistik;

● 14-pin Liblika pakett;

● Sisseehitatud termistor ja TEC;

● Lai töötemperatuuri vahemik.

Toode Rakendused - 1651 nm DFB fiibersidestatud laserdiood

● Optiline kiud suhtlemine;

● Optilised seadmed;

● CH4 Metaani gaasianalüüs;

● Fiiberoptiline andur.

Toode Üksikasjad - 1651 nm DFB fiibersidestatud laserdiood

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1651 nm DFB fiiber Ühendatud laserdiood

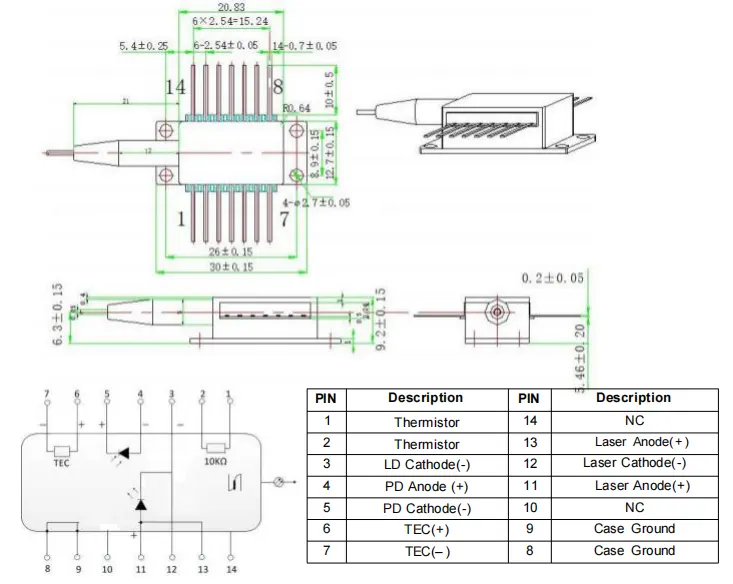

>>>Tüüp1 pin-out

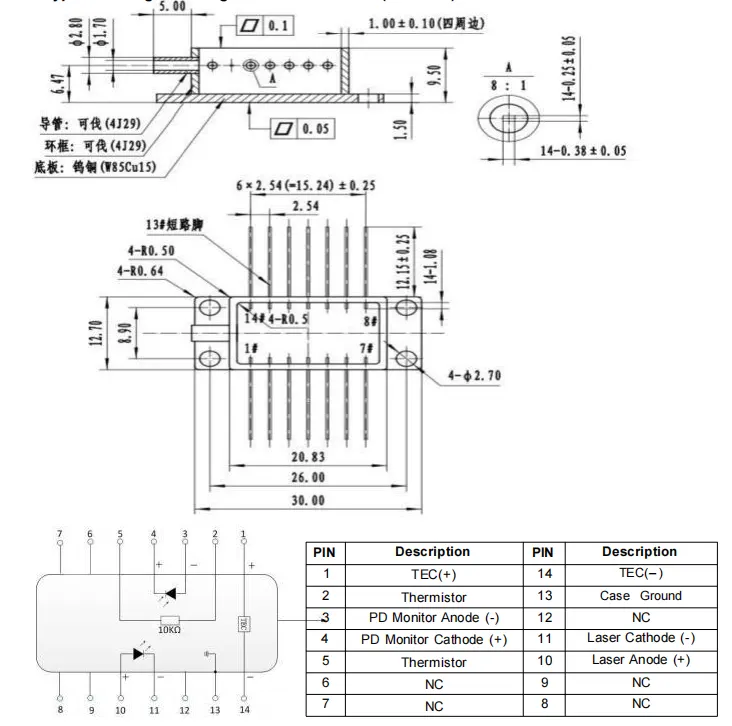

>>>Tüüp2 pin-out

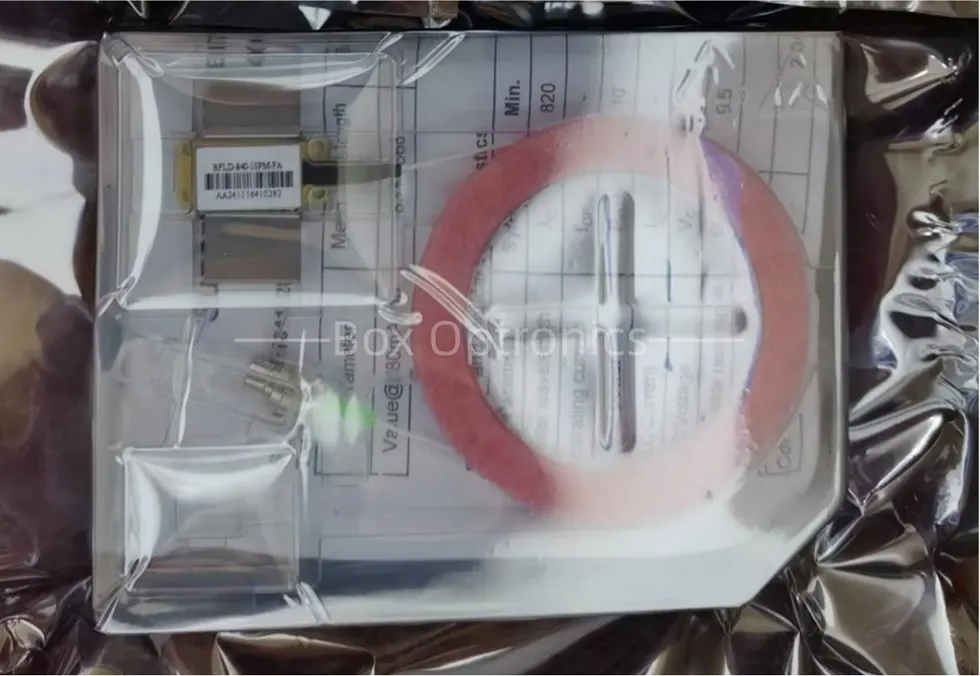

● Pakkimise näide

*Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).

Tellimine teave-1651nm DFB fiibersidestatud laserdiood

nt: BFLD-1651-10SM-FA2

(Tellimisinfo: 1651 nm DFB fiibersidestatud laserdiood, 14 kontaktiga liblikas pakett, SM fiiber, FC/APC pistikuga, tüüp2 pin-out).

Andmeleht - 1651 nm DFB Fiber sidestatud laserdiood

Andmeleht

1. Pakkumise ja makse tingimused - 1651 nm DFB fiibersidestatud laserdiood

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg - 1651 nm DFB Fiber sidestatud laserdiood

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Notes-1651nm DFB fiibersidestatud laserdiood

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

Kvaliteedi tagamine ja Müügijärgne teenindus - 1651 nm DFB kiudühendusega laserdiood

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
