DWDM 14PIN Butterfly Analog Laser CATV jaoks

Sisukord

1. DWDM-i tutvustus 14 PIN-koodiga Butterfly analooglaser CATV jaoks

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

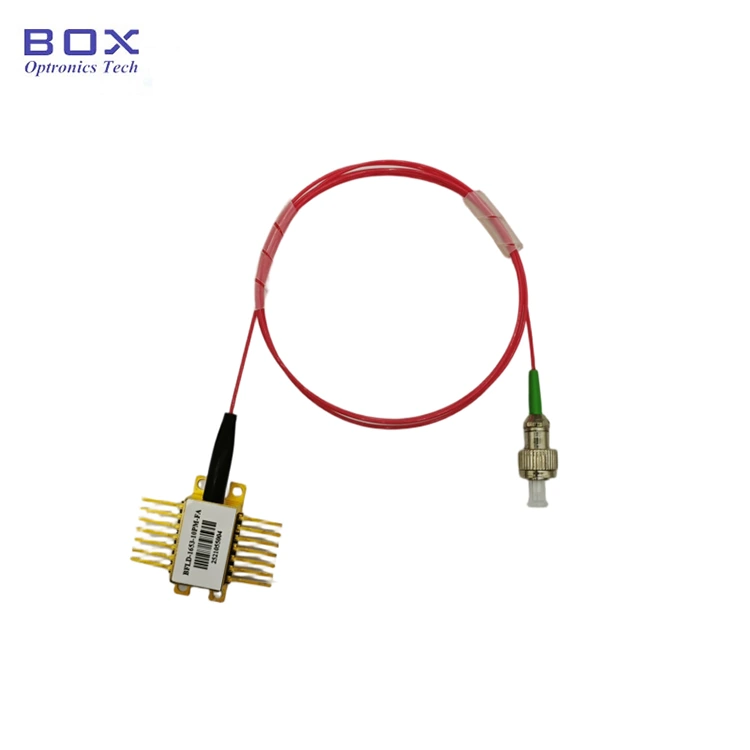

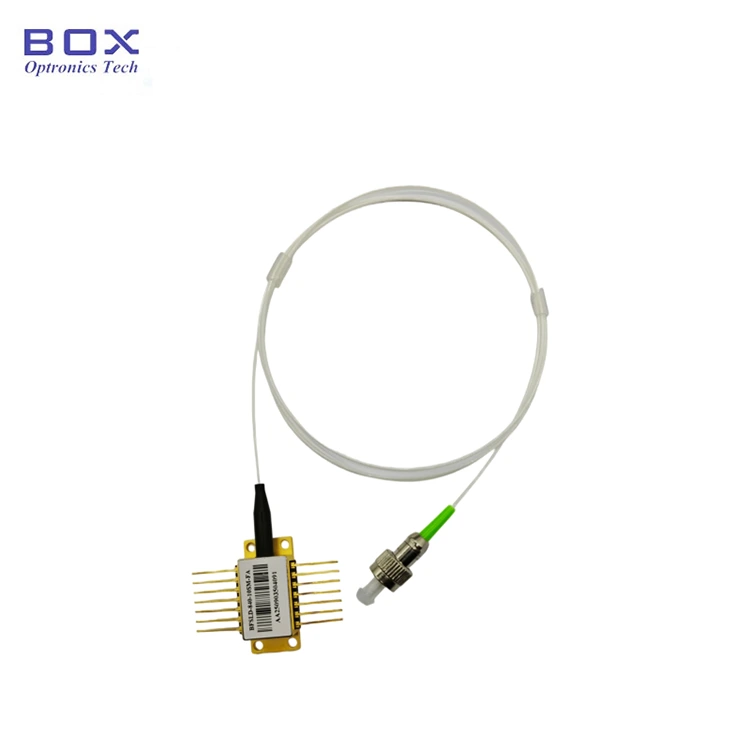

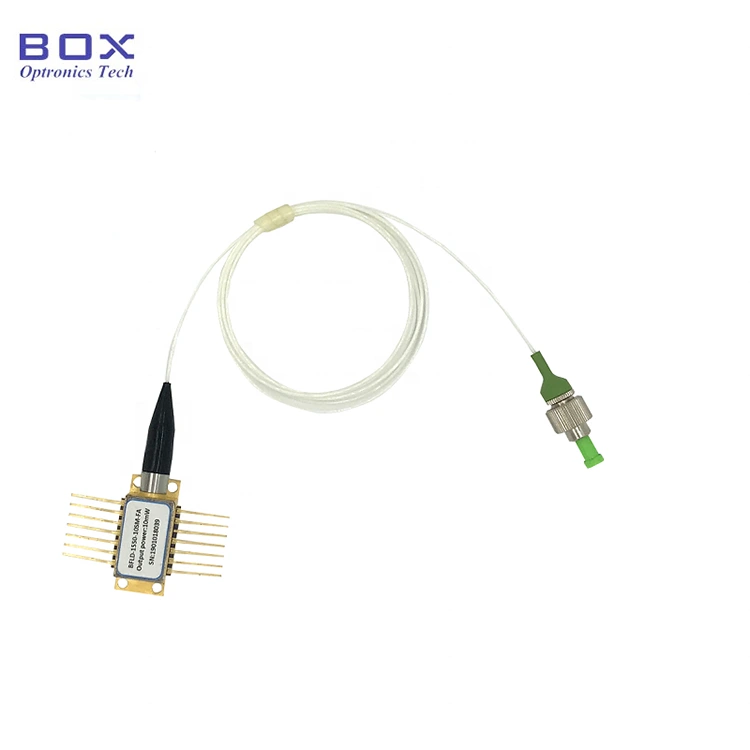

Toote tutvustus

DWDM 14PIN Butterfly Analog Laser CATV jaoks on loodud täiustatud analoogkiibi, optilise isolaatori ja 10 mW väljundvõimsusega. Pakendatud sisseehitatud termoelektrilise jahuti (TEC) ja monitori fotodioodiga, see tagab suurepärane lineaarsus, madal moonutus ja suurepärane lainepikkuse stabiilsus DWDM-võrk. Kui tihvtid vajavad jootmist, peab jootmistemperatuur olema ei tohi ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit.

Toode Tehnilised andmed

Toote omadused

● Kiu tüüp võib olla SMF-28e või PMF-1550;

● Väljundvõimsus 10mW või kohandatud;

● 14-pin BTF pakett koos TEC ja Monitor PD-ga.

Tooterakendused

● Fiiberoptiline side;

● DWDM-süsteemid;

● CATV edastamine;

● Laboratoorsed katseseadmed.

Toote üksikasjad

● ITU võrgukanalite nummerdamine

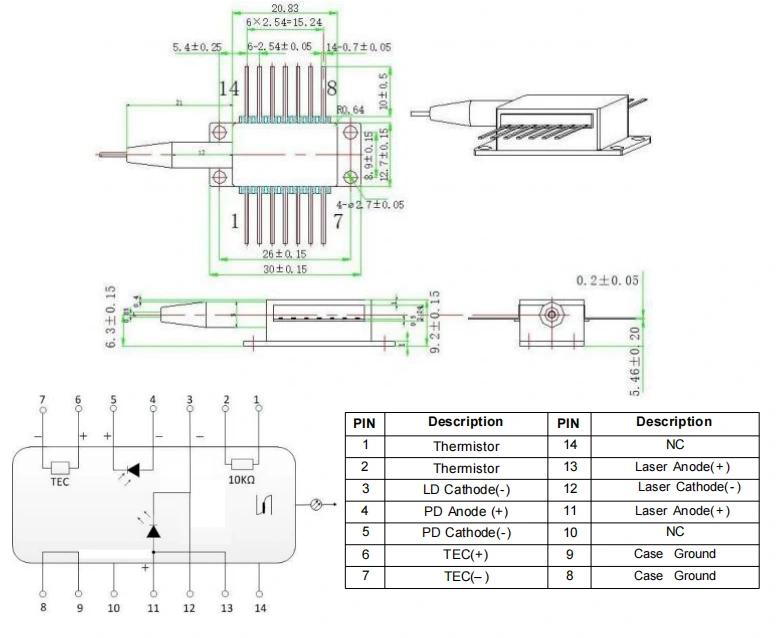

● 1. tüüpi paketi joonise ja PIN-väljundi definitsioon (ühik: mm): DWDM 14 PIN Butterfly analooglaser CATV jaoks

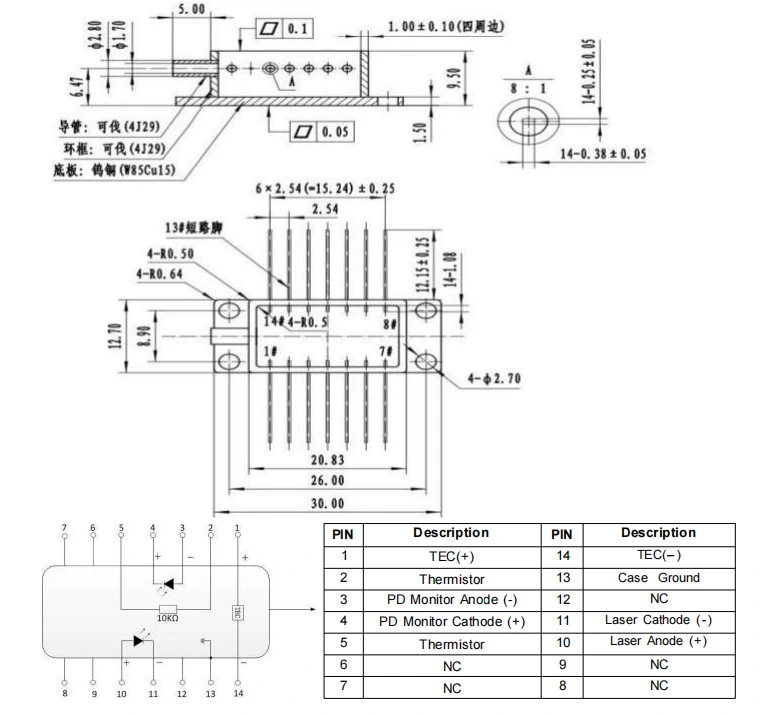

● 2. tüüpi paketi joonise ja PIN-väljundi definitsioon (ühik: mm) - DWDM 14 PIN Butterfly analooglaser CATV jaoks

Tellimine teavet

nt: BFLD-CH56-10SM-FA

(Tellimisinfo: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68 nm, 10 mW väljundvõimsus, SM kiud, FC/APC pistik, tüüp1 väljund).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● ESD kaitse: see seade on elektrostaatiliselt tundlik. Seetõttu peavad olema ranged antistaatilised kaitsemeetmed pakendamisel, transportimisel ja kasutamisel järgida. Lisaks tuleks võtta ettevaatusabinõusid, et vältida toitepingete tekkimist, kui seda ei tehta võib põhjustada seadme püsivat kahjustamist (nt tagage õige varustus maandada ja kanda antistaatilist randmerihma).

● Nõuded tihvtide jootmisele: kui tihvtid tuleb jootma, jootmistemperatuur ei tohi ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Pöörake erilist tähelepanu järgnev: jootmise ajal peab seade olema vooluta olekus ja jootekolb peab olema korralikult maandatud.

● Voolu rakendamine: sisselülitamise ajal Ärge kunagi rakendage otse suurt voolu, kuna see võib kiipi kahjustada. Selle asemel lülitage seade sisse voolutasemel, mis on lähedal kiibi lävele, ja seejärel suurendage voolu järk-järgult väikeste sammudega kuni soovitud tasemeni tase on saavutatud.

● TEC-jahuti: enne kõigi komponentide sisselülitamist esmalt aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega vältida kiibi ülekuumenemist ja ülekoormust.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
