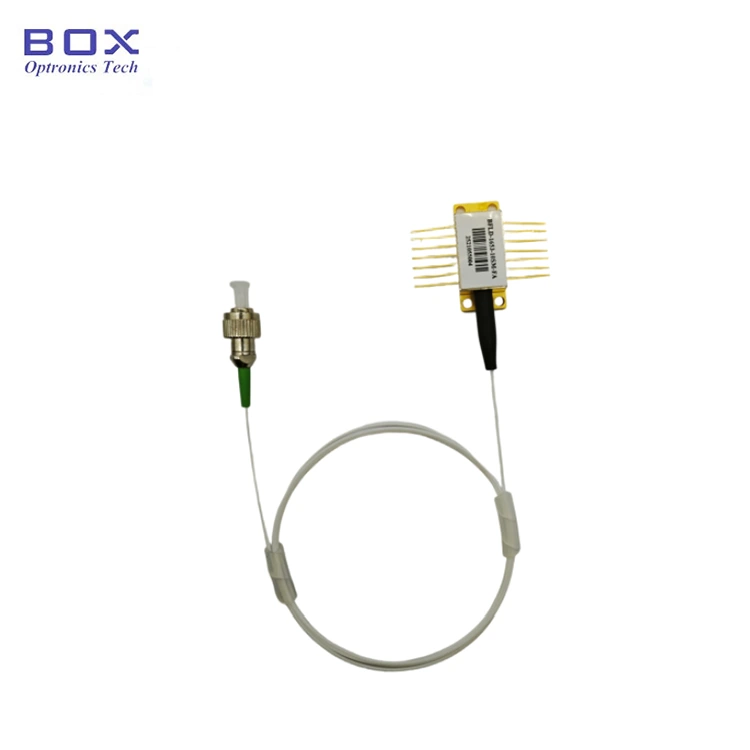

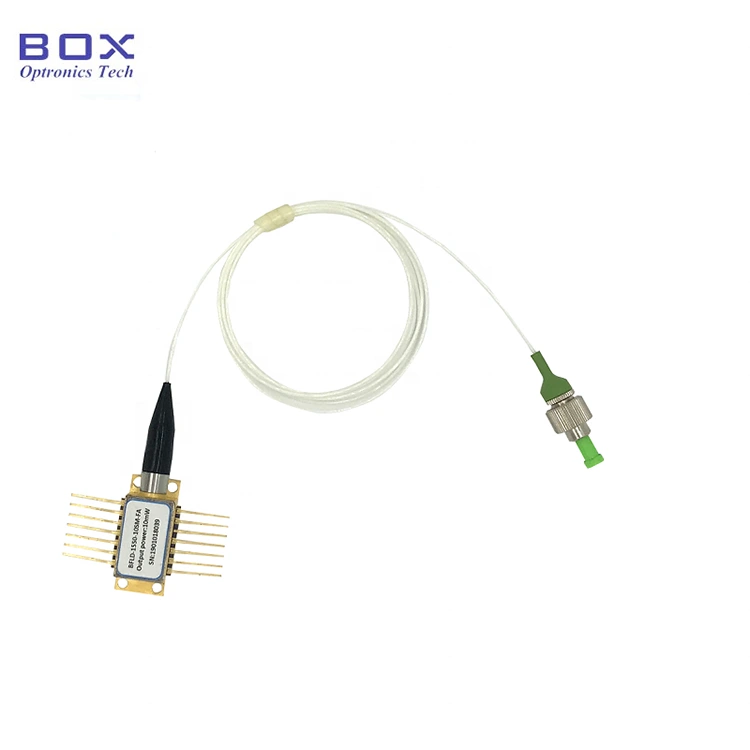

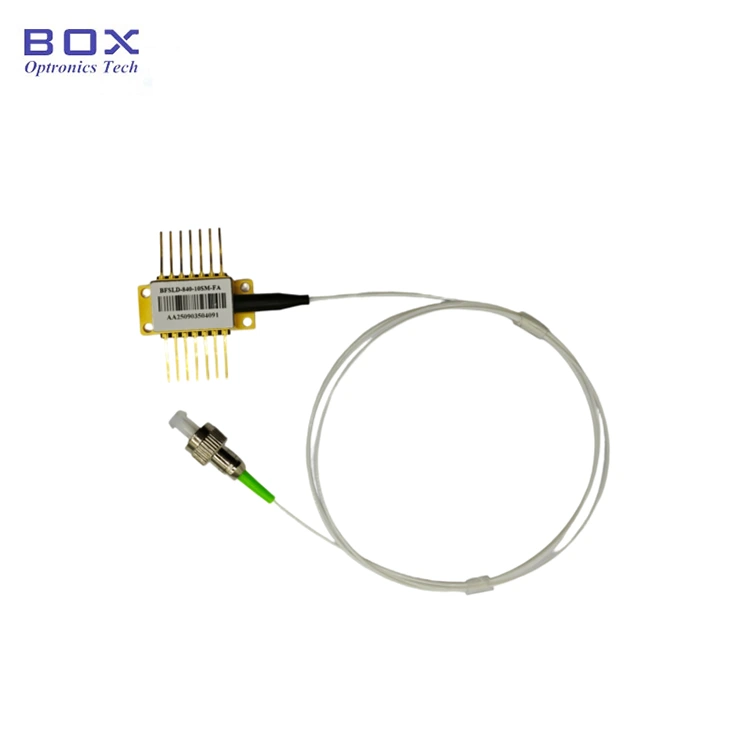

10mW C+L Band DWDM DFB laserdiood

Professionaalne optoelektrooniliste komponentide tootja Box Optronics pakub 10 mW C+L Band DWDM DFB laserdioodi, ülitäpset hajutatud tagasiside laserit, mille lainepikkuse täpsus on ±0,2 nm DWDM-süsteemide, fiiberoptilise anduri ja täppis-laserallika rakenduste jaoks. Valikulise ülilaia lainepikkuse vahemikuga 1527,22 nm (C63) kuni 1610,92 nm (L61) nii C- kui ka L-riba ulatuses annab see laser 10 mW CW optilise väljundvõimsuse. See asub tööstusstandardis 14-kontaktilises liblikas, millel on integreeritud termoelektriline jahuti (TEC), termistor, monitori fotodiood ja sisseehitatud optiline isolaator.

Saada päring

Tootekirjeldus

Toote ülevaade - 10mW C+L Band DWDM DFB laserdiood

Box Optronicsi 10 mW C+L Band DWDM DFB laserdiood on täppis-lainepikkusega laserallikas valikulise 1527,22–1610,92 nm C+L lainepikkusega ±0,2 nm lainepikkuse täpsusega ja 10 mW optilise väljundvõimsusega. Integreeritud TEC, termistor, monitori fotodiood ja optiline isolaator standardses 14-kontaktilises liblikas, mis tagab stabiilse lainepikkuse juhtimise, madala mürataseme ja hõlpsa OEM-süsteemi integreerimise. Mõeldud DWDM-sidesüsteemide, kiudude tuvastamise ja optiliste täppisseadmete jaoks.

Põhifunktsioonid - 10mW C+L Band DWDM DFB laserdiood

· C+L riba lainepikkused valikulised: 1527,22 nm (C63) kuni 1610,92 nm (L61)

· Kõrge külgrežiimi summutusaste: ≥40 dB miinimum, 50 dB tüüpiline (CW)

· Madala suhtelise intensiivsusega müra (RIN): ≤ -145 dB/Hz (20–1000 MHz)

· Sisseehitatud optiline isolaator: ≥30 dB isolatsioon

· Integreeritud termoelektriline jahuti (TEC) ja 10 kΩ termistor lainepikkuse stabiliseerimiseks

· Kiudude valikud: SMF-28e ühemoodiline või PM1550 polarisatsiooni säilitav kiud

· Standardne FC/APC fiiberpistik või kohandatud

· Monitori fotodiood on integreeritud väljundvõimsuse jälgimiseks

· Telcordia GR-468 töökindlus kvalifitseeritud, RoHS-iga ühilduv

Tüüpilised rakendused - 10 mW C+L riba DWDM DFB laserdiood

· Tihe lainepikkusjaotusega multipleksimise (DWDM) edastussüsteemid C- ja L-riba vahel

· DWDM-saatja moodulid ja transponderkaardid telekommunikatsioonivõrkudele

· Fiiberoptilised sensorsüsteemid temperatuuri, deformatsiooni ja vibratsiooni mõõtmiseks

· Optiline spektrianalüüs ja lainepikkuse võrdlusallikad

· Optiliste komponentide testimise ja iseloomustamise seadmed

· Uurimis- ja arendustegevus fotoonika ja optilise side laborites

· OEM-i integreerimine telekommunikatsiooni edastusseadmetesse ja katseseadmetesse

Toote spetsifikatsioonid - 10mW C+L Band DWDM DFB laserdiood

Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Seisund	Min.	Tüüp.	Max	Üksus
Säilitustemperatuur	Ts	-	-40	-	85	°C
Töökorpuse temperatuur	Üles	-	-20	-	70	°C
Edasivool	KUI	CW	-	-	200	mA
Laser vastupidine pinge	VLR	-	-	-	2	V
PD edasivool	IFPD	-	-	-	5	mA
PD vastupidine pinge	VRPD	-	-	-	10	V
TEC vool	ITEC	-	-	-1.5	+1,5	A
TEC pinge	VTEC	-	-	-3.5	+3,5	V

Optilised omadused (T = 25 °C laseri temperatuur)

Parameeter	Sümbol	Katse seisukord	Min.	Tüüp.	Max	Üksus
Keskmise lainepikkus	λc	TL = 15-35 °C, CW	Kuvatakse valitud kanalites			nm
Maksimaalne optiline väljundvõimsus	PO	-	10	-	-	mW
Spektri joonelaius	LW	FWHM	-	3	5	MHz
Külgrežiimi summutamise suhe	SMSR	CW	40	50	-	dB
Optiline isolatsioon	-	-	30	-	-	dB
Suhtelise intensiivsusega müra	RIN	20-1000 MHz	-	-	-145	dB/Hz
Lainepikkuse triiv (EOL)	Δλ	25-aastane eluiga	-	-	±0,1	nm
Lainepikkuse temperatuuri koefitsient	Δλ/ΔT	TEC 15°C kuni 35°C	-	0.09	-	nm/°C
Lainepikkuse voolukoefitsient	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektrilised omadused (T = 25 °C laseri temperatuur)

Parameeter	Sümbol	Katse seisukord	Min.	Tüüp.	Max	Üksus
Lävivool	Ith	-	-	10	35	mA
Kalde efektiivsus	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Töövool	Iop	PO=10mW, CW	-	100	150	mA
TEC seadistatud temperatuur	Ts	-	15	-	35	°C
Laseri edasisuunaline pinge	VF	PO=10mW, CW	-	1.2	3.0	V
Jälgige PD voolu	IMPD	PO=10mW, CW	10	-	2500	μA
Jälgige tumedat voolu	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistori vool	ITC	-	10	-	100	μA
Termistori takistus	RTH	TL = 25 °C	9.5	10	10.5	kΩ
Termistori konstant	B	-	3800	-	4100	K
TEC vool	ITEC	TL = 25 °C, TC = 70 °C	-1.5	-	+1,5	A
TEC pinge	VTEC	TL = 25 °C, TC = 70 °C	-3.5	-	+3,5	V
TEC võimsus	ΔT	Tc = 70 °C	-	-	50	°C

Valitud kanalid: osanumbrite ja laserkeskuse lainepikkuste loend nagu allpool

Kanal	Osa number	Min. Lainepikkus (nm)	Tüüp. Lainepikkus (nm)	Max Lainepikkus (nm)	Üksus
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
K97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
K92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
K91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
K79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
K77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
K76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
K72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
K71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
K69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
K68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
K67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
K66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
K63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
K62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
K61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

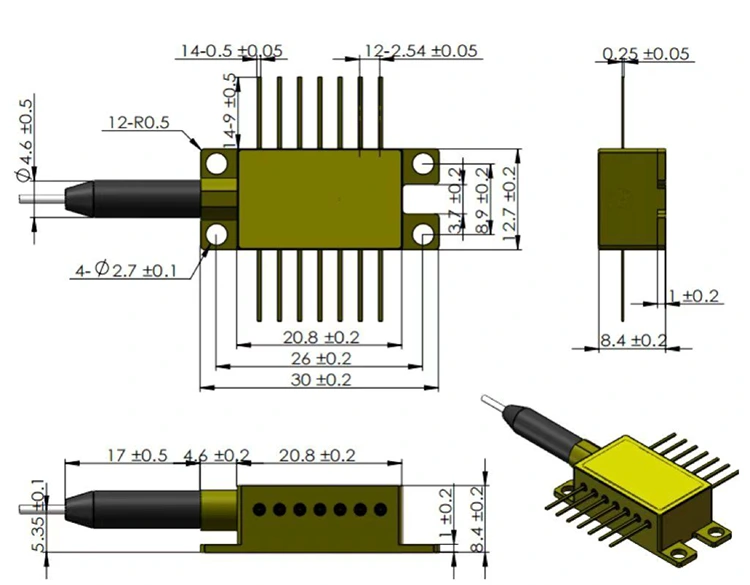

Pakendi ja PIN-koodi määratlus

Pakendi tüüp: 14-nõelaga hermeetiline liblikaspakett

Sisseehitatud komponendid: optiline isolaator, termoelektriline jahuti (TEC), termistor, monitori fotodiood

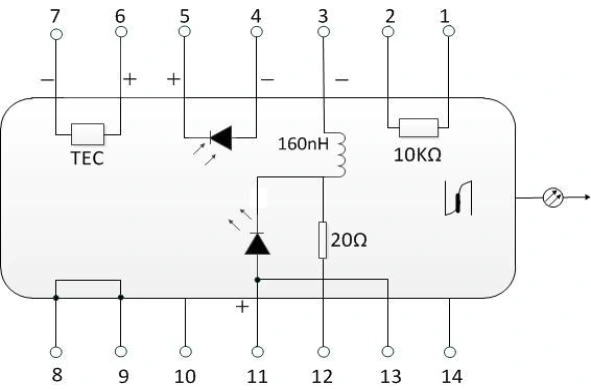

Tüüp 1 Pin-out

Pin	Kirjeldus	Pin	Kirjeldus
1	Termistor	14	NC (ühendus puudub)
2	Termistor	13	Laseri anood (+)
3	Laseri alalisvoolu eelpinge (katood) (-)	12	Laser RF katood (-)
4	PD monitori anood (-)	11	Laseri anood (+)
5	PD monitori katood (+)	10	NC (ühendus puudub)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Tüüp 2 Pin-out

Pin	Kirjeldus	Pin	Kirjeldus
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD monitori anood (-)	12	NC (ühendus puudub)
4	PD monitori katood (+)	11	Laserkatood (-)
5	Termistor	10	Laseri anood (+)
6	NC (ühendus puudub)	9	NC (ühendus puudub)
7	NC (ühendus puudub)	8	NC (ühendus puudub)

Tellimisinfo - 10mW C+L Band DWDM DFB laserdiood

Mudelnomenklatuur

BFLD – XXXX – XX – XX – XX (-X)

Näide: BFLD-C34-10SM-FA

Väli	Kood	Kirjeldus
Laseri tüüp	BFLD	ButterflyDFB laserdiood
Lainepikkus	Cxx /Hxx/ Lxx/Qxx	C63-C01 või H62-H01 või L00-L61 või Q00-Q61
Väljundvõimsus	10	10mW
Kiu tüüp	SM / PM	SM = üherežiimiline (SMF-28e); PM = polarisatsiooni säilitav (PM1550)
Ühenduse tüüp	FA / SA	FA = FC/APC; SA = SC/APC; Saadaval ka muud pistikud
Pinout	NULL / 2	NULL = tüüp 1 (vaikimisi); 2 = 2. tüüpi pump

Korduma kippuvad küsimused (KKK)

K: Mis vahe on tüübi 1 ja tüübi 2 pinout konfiguratsioonidel?

V. Tüüp 1 järgib standardset telekommunikatsiooni libliknõela konfiguratsiooni, mida tavaliselt kasutatakse DWDM-saatjate ja kiirete optiliste siderakenduste jaoks. See pakub spetsiaalseid ühendusi laseri eelpinge, RF modulatsiooni, TEC, termistori ja monitori fotodioodi signaalide jaoks, et tagada ühilduvus telekommunikatsiooni laserdraiveri ahelatega.

Tüüp 2 on optimeeritud pumplaserrakenduste jaoks koos lihtsustatud elektriliidese ja erineva TEC-korraldusega suure võimsusega pumba tööks ja soojusjuhtimiseks.

Mõlemad konfiguratsioonid kasutavad sama 14-kontaktilise liblika mehaanilist paketti, kuid nende elektrilised kontaktid on erinevad. Need on mehaaniliselt ühilduvad, kuid nõuavad erinevat PCB paigutust ja draiveri kujundust.

K: Miks on DWDM-i ja andurirakenduste jaoks oluline sisseehitatud optiline isolaator?

V: DWDM-i edastus- ja kiudude sensorsüsteemides võivad pistikute, kiudliideste ja optiliste komponentide optilised peegeldused laseriõõnde tagasi ühenduda. See optiline tagasiside võib põhjustada režiimi ebastabiilsust, lainepikkuse kõikumist, müra suurenemist ja süsteemi jõudluse halvenemist.

Sisseehitatud optiline isolaator ≥30 dB isolatsiooniga summutab need tagasipeegeldused, parandades lainepikkuse stabiilsust, vähendades tagasisidest põhjustatud müra ja tagades usaldusväärse töö sellistes rakendustes nagu koherentne tuvastamine, kiudude tuvastamine ja madala müratasemega optiline edastamine.

K: Kas ma saan kohandatud lainepikkuse väljaspool standardset C+L-ribade loendit?

V: Jah. Toetame kohandatud lainepikkusi konkreetsete rakendusnõuete alusel. DWDM-lasertoodete jaoks on kohandatud lainepikkused saadaval meie kvalifitseeritud lainepikkuste vahemikus (nt 1527–1611 nm, olenevalt kiibi saadavusest).

Spetsiifiliste rakenduste jaoks võib kaaluda ka muid lainepikkuse sagedusalasid, sealhulgas O-riba (1260–1360 nm) ja S-riba (1460–1530 nm).

Kohandatud lainepikkuse teostatavus sõltub laserkiibi saadavusest, võre kujundusest ja tootmisgraafikust. Palun võtke meiega ühendust oma sihtlainepikkuse ja taotluse üksikasjade hindamiseks.

Seotud tooted

· DWDM 14PIN liblikanalooglaser CATV jaoks -ITU-T grid CH18-64 1526,44–1563,05 nm, kõrge lineaarsusega RF-üle kiudülekande

· LAN-WDM 10 mW kiudühendusega laser – 1266,5–1345,5 nm valikuline, mõeldud 400G/800G optiliste transiiverite jaoks

· CWDM 1270–1650 nm DFB laseriallikas – optilise side ja hajutatud fiiberoptilise tuvastuse jaoks

· 1550 nm 1 W fiibersidestatud laser – suure võimsusega allikas kiudlaseriga külvamiseks, optiliseks võimendamiseks ja tööstuslikuks fotoonikaks

· 1550 nm DFB 100 KHz BTF kitsa joonelaiusega laser – madala faasi müraallikas sidusa side, LiDAR-i ja täppistuvastuse jaoks

Andmeleht-10mW C+L Band DWDM DFB laserdiood

Andmeleht

Lisage see leht järjehoidjatesse, et seda oleks lihtne tulevikus kasutada.

Kuumad sildid: Hiina 10mW C L Band DWDM DFB laserdioodi tootja, tarnija, tehas

Seotud kategooria

Saada päring

Kontaktinfo



Aadress

Room 901, hoone A, Rongchao New Era Plaza, nr 3 Lanqing 1st Road, Luhu kogukond, Guanhu alampiirkond, Longhua piirkond, Shenzhen, 518110, Hiina


Tel

+86-13322933691


E-post

sales06@boxoptronics.com

Kas otsite hulgitellimuste jaoks konkurentsivõimelist hinda? Saatke Box Optronicsile päring suure jõudlusega DFB-laserite, SLED-de ja PM-kiudseadmete kohta. Hankige professionaalne hinnapakkumine 24 tunni jooksul.
