1310nm 100mW DFB laser

Box Optronics pakub 1310 nm 100 mW DFB Laserit, esmaklassilist kiudühendusega laseriallikat, mis on loodud nõudlikeks optilisteks side-, tuvastus- ja testimisrakendusteks. Sellel seadmel on mitme kvantkaevu (MQW) hajutatud tagasiside (DFB) struktuur, mis tagab erakordse lainepikkuse stabiilsuse, kõrge külgrežiimi summutussuhte ja kuni 120 mW ühemoodilise kiu väljundvõimsuse.

See laser ühildub OC-48 pinout standarditega standardses 14-kontaktilises liblikas koos integreeritud TEC-jahuti, termistori, optilise isolaatori ja monitori fotodioodiga. Olgu tegemist suure võimsusega testimissüsteemide, fiiberoptiliste sensorvõrkude või järgmise põlvkonna sidesüsteemidega, Box Optronics pakub usaldusväärset jõudlust, mida toetab range kvaliteedikontroll ja ülemaailmne tehniline tugi.

Põhifunktsioonid - 1310 nm 100 mW DFB laser

● Suur optiline väljundvõimsus: tüüpiline kuni 120 mW (SM kiud)

● Multikvantkaevu (MQW) DFB struktuur tagab suurepärase lainepikkuse stabiilsuse

● Kõrge külgrežiimi summutusaste (SMSR): >35 dB tüüpiline

● Sisseehitatud optiline isolaator tagasipeegelduse eest kaitsmiseks

● Integreeritud TEC-jahuti ja termistor lainepikkuse täpseks juhtimiseks

● Järele fotodiood reaalajas võimsuse jälgimiseks

● Üherežiimilise (SM) või polarisatsiooni säilitava (PM) kiudude valikud

● Standardne FC/APC kiudühendus (kohandatav)

● OC-48 pinoutiga ühilduv, tööstusstandardile vastav 14 kontaktiga liblikapakett

Tüüpilised rakendused - 1310 nm 100 mW DFB laser

● Suure võimsusega optilised testimis- ja mõõtmissüsteemid

● Fiiberoptilised sidesaatjad ja transiiverid

● Optilise võimendi seemneallikad

● FMCW LiDAR

● Uurimis- ja arenduslaborid

● Tööstusprotsesside jälgimine ja juhtimine

Tehnilised andmed-1310nm 100mW DFB Laser

Absoluutsed maksimumhinnangud

Optilised-elektrilised omadused (T=25°C, IF=IOP)

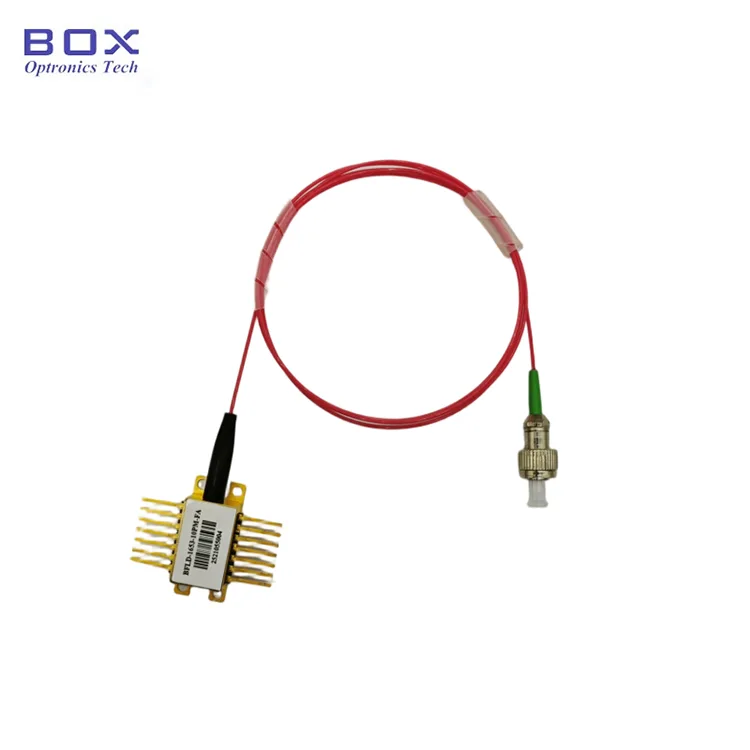

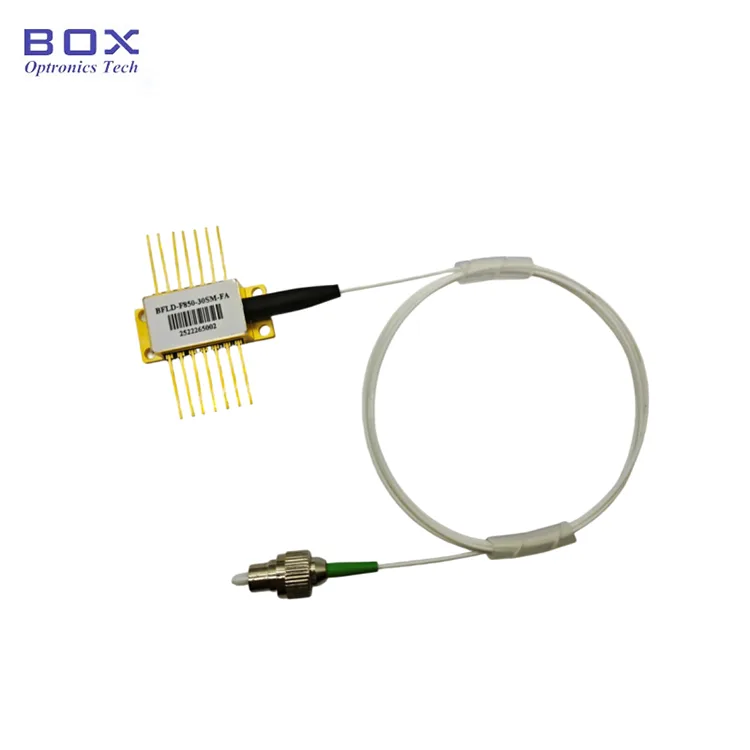

Toote üksikasjad - 1310nm 100mW DFB laser

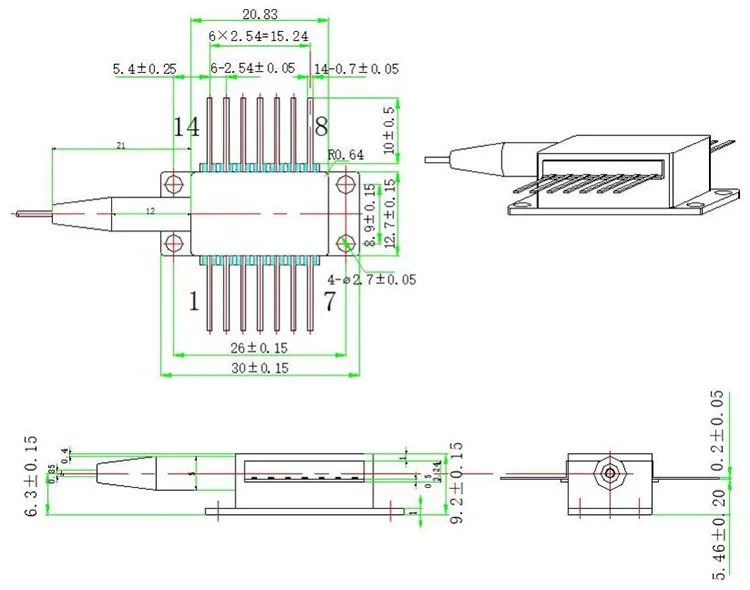

Pakendi mõõtmed

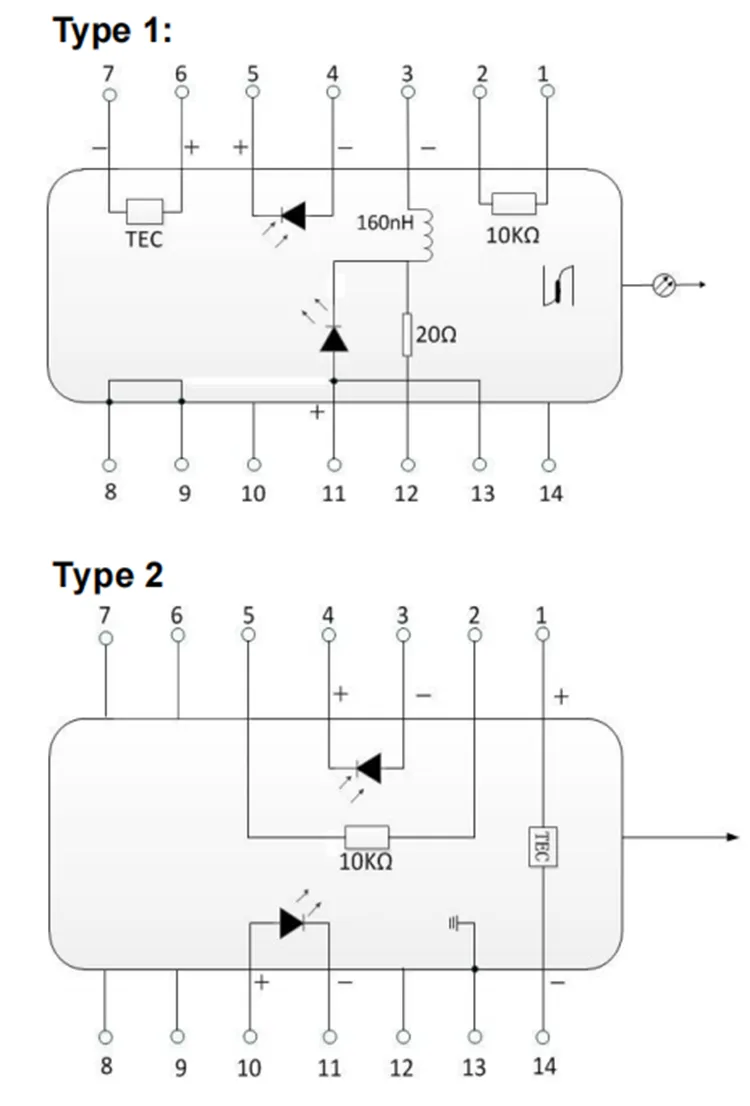

Pinouti definitsioon (1. tüüp)

Pinouti definitsioon (tüüp 2)

Miks valida Box Optronics?

● ✓ 10+ aastat professionaalset laserdioodide valmistamise kogemust

● ✓ Range kvaliteedikontroll koos 100% testimisega enne saatmist

● ✓ Konkurentsivõimeline hind koos stabiilse hulgitarne võimalusega

● ✓ Lainepikkuse, võimsuse, kiu ja paketi paindlikud kohandamisvalikud

● ✓ 7 × 24-tunnine tehniline tugi ja kiire reageerimine

● ✓ Hindamiseks on saadaval näidistestid

● ✓ ISO9001:2015 sertifitseeritud kvaliteedijuhtimissüsteem

● ✓ Ülemaailmne saatmine DHL-i, UPS-i, FedExi kiirsaadetega

Tellimisinfo

Osa number

BFLD – XXXX – XX – XX – X

Näide: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly laserdiood, PM-kiud, FC/APC pistik, tüüp-2 pistikupesa

Saadaolevad kohandamisvalikud

● Keskmine lainepikkus: 1270–1650 nm (saadaval on kohandatud lainepikkused)

● Väljundvõimsus: 10mW, 20mW,muud

● Kiu tüüp: ühemoodiline kiud, polarisatsiooni säilitav kiud

● Kiu pikkus: 1 m, 1,5 m, 2 m (kohandatud pikkused)

● Pistiku tüüp: FC/APC, FC/UPC, SC/APC, LC/APC, tühi kiud

● Pinouti konfiguratsioon: tüüp 1, tüüp 2

Kohandatud nõuete osas võtke ühendust meie müügimeeskonnaga:

E-post: sales06@boxoptronics.com

Tel: +86-13322933691

Veebisait: www.boxphotonics.com

Andmeleht ja katsearuanne

Iga seadmega on kaasas põhjalik katsearuanne, mis dokumenteerib mõõdetud jõudlusparameetrid. Testileht sisaldab üksikasjalikke tehnilisi andmeid, toimivuskõveraid ja tähelepanumärke.

● Iga seadmega on kaasas individuaalne testiaruanne

● Pakutakse tüüpilised spektri- ja võimsuskõverad

Andmeleht

Katsearuanne viitamiseks

Hinnapakkumis- ja maksetingimused

Tsiteerimise tingimused

● EXW (Ex Works): soovitatav, kui teil on DHL-i/UPS-i/FedExi konto. Saadame teie kontot kasutades; me ei võta saatmiskulusid.

● DAP (Tarnitakse kohale): kui teil pole kullerikontot, saame korraldada kohaletoimetamise ettemakstud kaubaveoga.

● Muud tingimused: arutamiseks võtke meiega ühendust.

Maksetingimused

● PayPal: kiire ja turvaline tasumine näidiste ja väikeste tellimuste eest

● T/T (pangaülekanne): tavapäraste tootmistellimuste standardne makseviis

● Alibaba Trade Assurance: turvaline tellimuste kaitse veebitehingute jaoks koos ostja garantiiga

● Paindlikud maksetingimused: pikaajaliste või strateegiliste partnerite puhul läbiräägitavad

Juhtimisaeg

● Standardtootmine: ~10 tööpäeva

● Laos olevad kaubad: tarneaeg 2–3 tööpäeva

● Kohandatud konfiguratsioonid: 15–20 tööpäeva

● Mahttellimused: võtke ühendust tootmisgraafiku saamiseks

● Rahvusvaheline kohaletoimetamine: 3–5 tööpäeva (DHL/UPS/FedEx express)

● Kiireteenus: saadaval nõudmisel (kehtida võib lisatasu)

Kasutamise märkused ja käsitsemine

ESD kaitse

See seade on elektrostaatiliselt tundlik. Pakendamisel, transportimisel ja kasutamisel tuleb rangelt järgida antistaatilisi kaitsemeetmeid. Kui seda ei tehta, võib seade jäädavalt kahjustada.

● Kanna käsitsemisel alati antistaatilist randmerihma

● Töötage korralikult maandatud antistaatilisel matil

● Veenduge, et kõik seadmed on korralikult maandatud

● Vältige kontaktide ja fiiberpistiku otsest puudutamist

Toiteallika kaalutlused

● Kasutage reguleeritud madala müratasemega vooluallikat

● Kahjude vältimiseks rakendage õiget voolupiirangut

● Vältige toiteallika liigpingeid ja pinge hüppeid

● Ärge kunagi ületage maksimaalset pärivoolureitingut

● Lülita TEC-jahutus alati enne laservoolu rakendamist sisse

Kiudude käitlemine

● Vältige kiu liigset painutamist

● Ärge tõmmake ega keerake kiudpatsi

● Enne ühendamist puhastage kiudoptikud

● Kui pistikut ei kasutata, kasutage alati tolmukatteid

● Enne kasutamist kontrollige kiu otsapinda kahjustuste suhtes

Soojusjuhtimine

● Optimaalse jõudluse tagamiseks paigaldage seade õigele jahutusradiaatorile

● Tagage hea termokontakt pakendi ja jahutusradiaatori vahel

● Parema soojusülekande tagamiseks kasutage termilise liidese materjali (termilist määret/padja).

● Töökindluse tagamiseks töötage määratud temperatuurivahemikus

● Laske lainepikkuse stabiliseerimiseks piisavalt soojenemisaega
