1064nm 30mW DFB Butterfly laserdiood

Sisukord

1. 1064 nm sissejuhatus 30mW DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

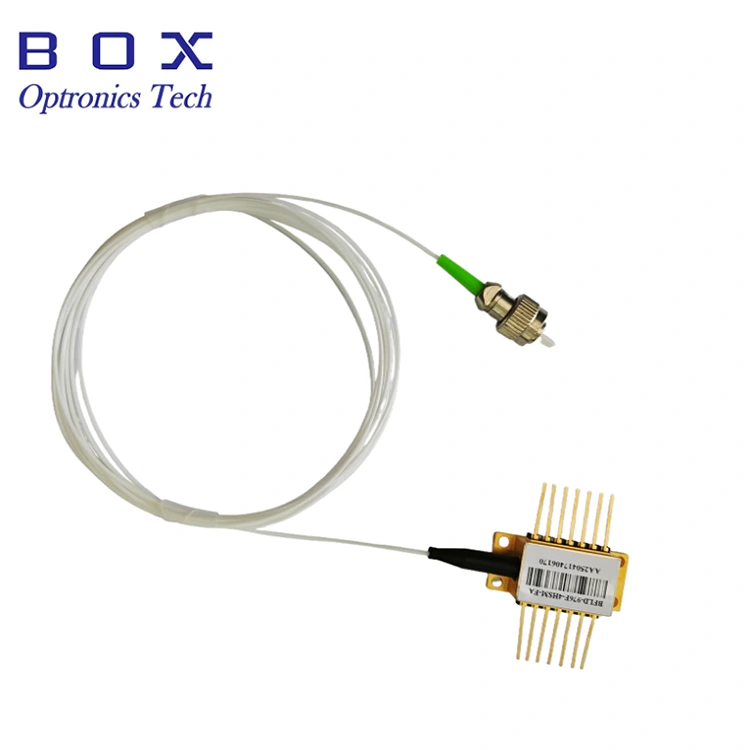

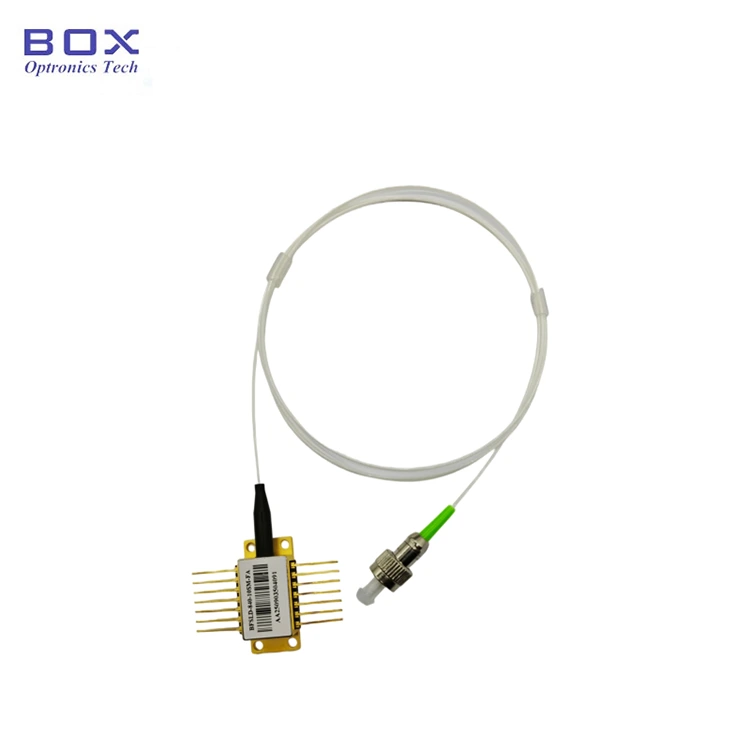

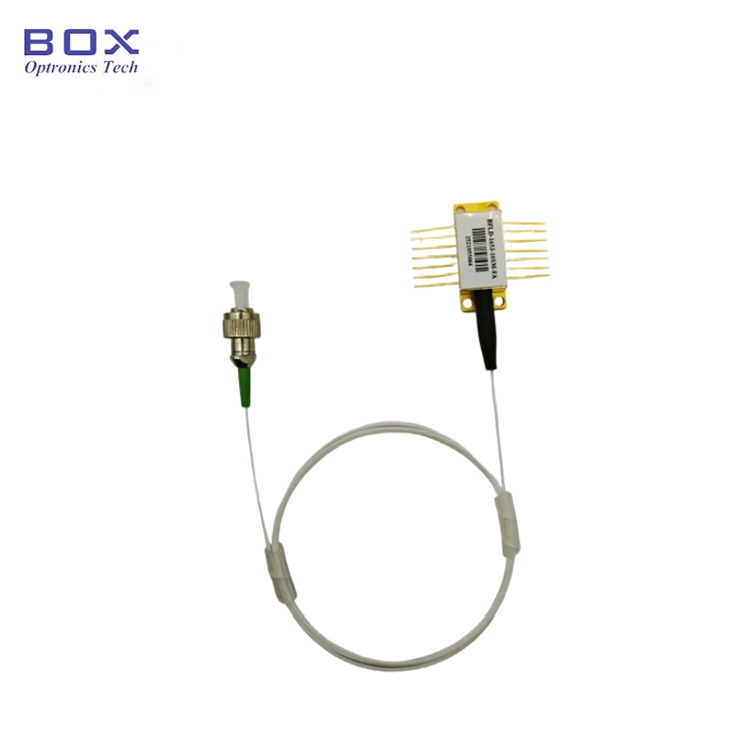

See on 14-kontaktilise 1064nm DFB laserdiood standardne liblikapakett, kesklainepikkus 1064nm, lainepikkuse tolerants +/-1nm ja tüüpiline väljundvõimsus 30mW. Sisseehitatud TEC, termistor, isolaator ja monitor PD, suurepärase lainepikkuse stabiilsusega pikaajaliseks stabiilseks tööks. Seda kasutatakse peamiselt kiudoptilises sides ja anduris. Traat rangelt vastavalt tihvti määratlusele, TEC kontrolli all ja ülemäärane kiudude painutamine jõudluse ja kasutusea tagamiseks.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant hästi (MQW) hajutatud tagasiside (DFB) laserid;

● Väljundvõimsus sisse kuni 30mW;

● SM- või PM-kiud;

● 14-pin BTF pakett termistoriga, TEC, isolaator ja monitor PD.

Tooterakendused

● Optiline kiud side;

● Optilised seadmed;

● Kiudoptiline andur;

● Valgusallikas.

Toode Üksikasjad

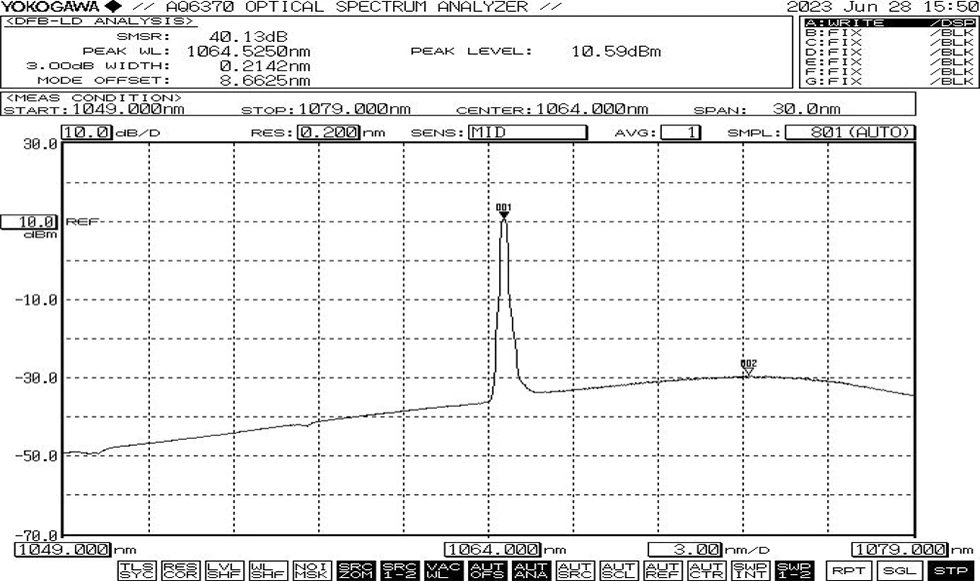

● Tüüpiline spekter: 1064 nm, +/-1 WL tolerants

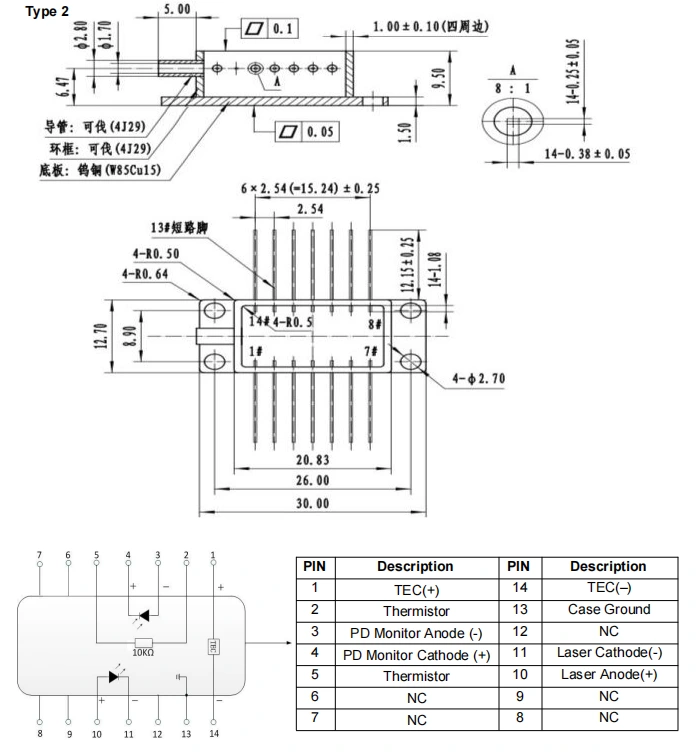

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1064 nm 30 mW DFB Butterfly laserdiood

● Standardtarvikud

*Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).

Tellimine teavet

nt: BFLD-1064-30SM-FA

(Tellimisinfo: 1064nm 30mW DFB Butterfly Laser Diode, SM fiiber, FC/APC pistik, pumba tihvt).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, nagu see võib kiipi kahjustada. Selle asemel lülitage seade sisse praegusel tasemel kiibi läve lähedale ja seejärel suurendage voolu järk-järgult väikeseks sammuga, kuni saavutatakse soovitud tase.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
