1530 nm 40 mW DFB kiudühendusega laser

Toote ülevaade - 1530 nm 40 mW DFB fiiberühendusega laser

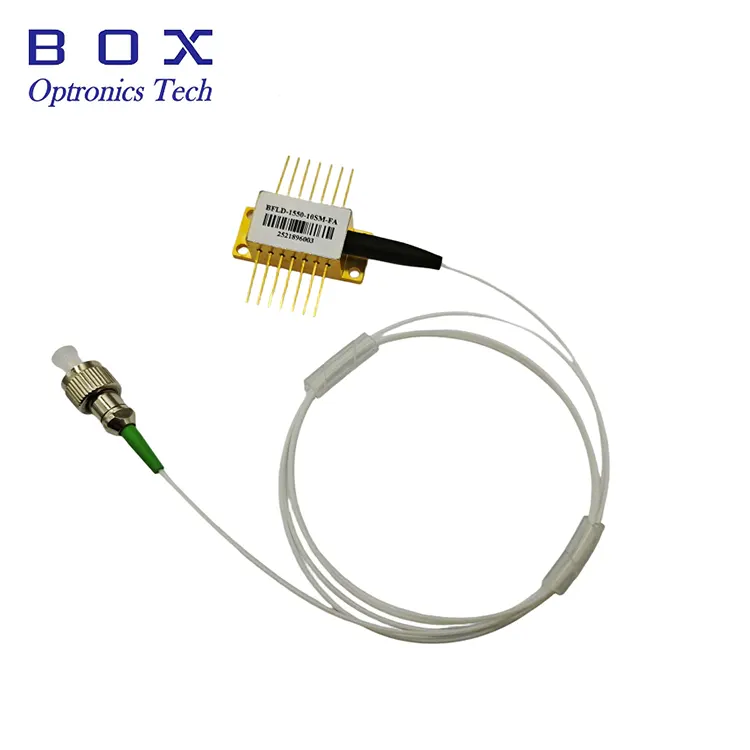

1530 nm 40 mW DFB Fiber Coupled Laser (mudel BFLD-1530-40SM-FA) on suure jõudlusega hajutatud tagasisidega laserdiood, mis on loodud rakenduste jaoks, mis nõuavad stabiilset suure võimsusega ühemoodilist optilist väljundit. Sellel seadmel on FC/APC-pistikuga ühemoodilise kiu kaudu minimaalselt 40 mW optiline väljundvõimsus ja sellel on sisseehitatud optiline isolaator, mis takistab tagasipeegeldust ja tagab stabiilse töö.

Integreeritud termoelektrilise jahuti (TEC) ja termistoriga 14-kontaktilises liblikpaketis, mis tagab täpse lainepikkuse ja võimsuse stabiliseerimise, pakub laser suurepärast külgrežiimi summutussuhet (≥35 dB) ja usaldusväärset jõudlust kogu töötemperatuuri vahemikus. OC-48-ga ühilduv pinout lihtsustab integreerimist olemasolevatesse süsteemikujundustesse.

See laser sobib hästi optiliste testimissüsteemide, suure võimsusega optiliste süsteemide, fiiberoptiliste andurirakenduste ja seadmete jaoks, mis nõuavad stabiilseid suure võimsusega 1530 nm laserallikaid.

Põhifunktsioonid - 1530 nm 40 mW DFB fiibersidestatud laser

· Suur optiline väljundvõimsus: minimaalne 40 mW, tüüpiline 50 mW (SM kiudväljund)

· Keskmise lainepikkus: 1530 nm (vahemik: 1527–1533 nm)

· Kõrge külgrežiimi summutusaste (SMSR): ≥35 dB

· Sisseehitatud optiline isolaator tagasipeegelduse eest kaitsmiseks

· Üherežiimiline kiudpats FC/APC-pistikuga

· 14-kontaktiline liblikpakett integreeritud TEC-i ja termistoriga

· OC-48 pinout ühildub süsteemi hõlpsaks integreerimiseks

· Integreeritud monitori fotodiood võimsuse jälgimiseks

· Täpne lainepikkus ja võimsuse stabiliseerimine TEC-juhtimise kaudu

· Madal lävivool: tüüpiline 20 mA

· Hermeetiline liblikapakett pikaajalise töökindluse tagamiseks

Tüüpilised rakendused – 1530 nm 40 mW DFB fiibersidestatud laser

· Optilised testimis- ja mõõtesüsteemid

· Fiiberoptilise anduri ja hajutatud anduri rakendused

· Optilise võimendi seemnelaserid ja signaaliallikad

· Lainepikkusjaotusega multipleksimissüsteemid (WDM).

· Optilise side testimisseadmed

· Labori- ja uurimisseadmed

· Fotooniliste komponentide iseloomustamine ja testimine

· Optiline spektrianalüüs ja mõõtmine

· Tööstuslikud lasersüsteemid ja OEM-i integreerimine

Toote spetsifikatsioonid - 1530 nm 40 mW DFB kiudühendusega laser

Absoluutsed maksimumhinnangud

Elektrooptilised omadused (T = 25°C, IF = IOP)

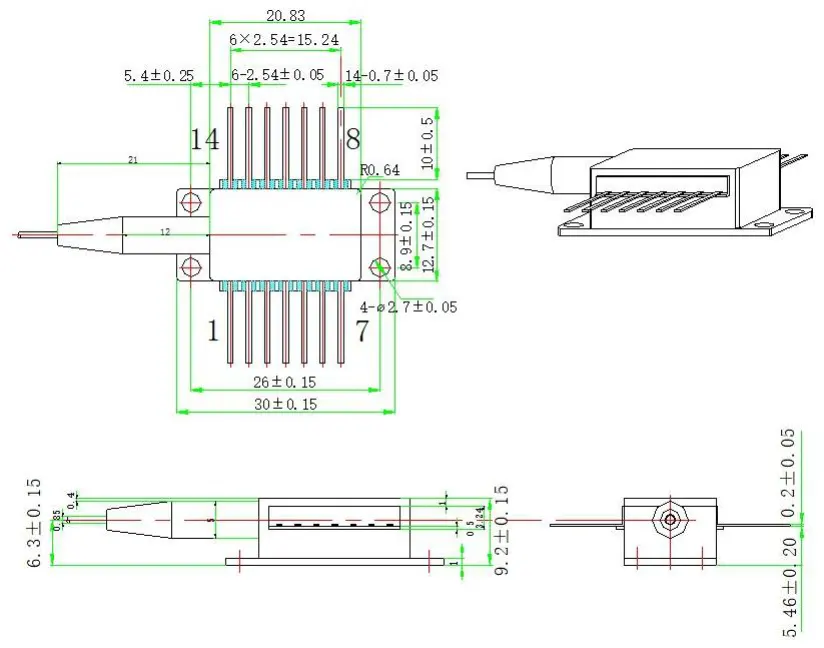

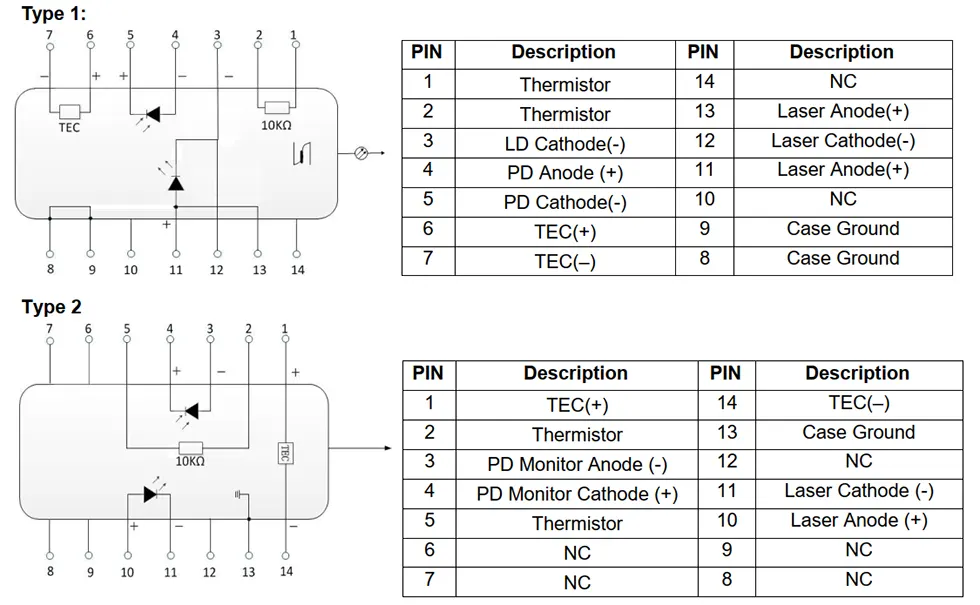

Pakendi ja tihvti definitsioon - 1530 nm 40 mW DFB kiudühendusega laser

Tellimisinfo-1530nm 40mW DFB Fiber Coupled Laser

Saadaolevad mudelid

Märkus. Soovi korral on saadaval kohandatud lainepikkused C-ribas, alternatiivsed võimsustasemed, erinevad kiu pikkused ja pistikuvalikud. Kohandatud konfiguratsiooni hinna ja teostusaja saamiseks võtke ühendust meie müügimeeskonnaga.

Miks valida Box Optronics DFB laserid?

· Tõestatud DFB laserkiibi tehnoloogia ühtse lainepikkuse ja võimsuse spetsifikatsioonidega

· 100% funktsionaalne testimine ja sissepõlemiskontroll enne saatmist

· Konkurentsivõimeline hinnakujundus tehase otsetarnega

· Paindlikud tellimuste kogused – tugi nii teadus- ja arendustegevuse prototüüpidele kui ka mahutootmisele

· Lainepikkuse, võimsuse, kiu pikkuse, pistiku ja viigu konfiguratsiooni kohandamisvalikud

· Tootmisprogrammide ja süsteemiintegratsiooni pikaajaline tarnestabiilsus

· Hermeetiline liblikpakend integreeritud TEC-ga töökindlaks tööks

· Rahvusvaheline saatmine DHL-i/UPS-i/FedExi kaudu koos täieliku jälgimisega

Korduma kippuvad küsimused (KKK)

K: Mis vahe on DFB ja FP laseritel?

V: DFB (hajutatud tagasiside) laseritel on sisseehitatud võrekonstruktsioon, mis võimaldab ühe pikisuunalise režiimi (SLM) toimimist kitsa joonelaiuse ja kõrge külgrežiimi summutussuhtega (SMSR ≥35 dB selle seadme puhul). FP (Fabry-Perot) laserid töötavad tavaliselt mitme pikisuunalise režiimiga ja neil on laiem spektraalne väljund.

DFB lasereid eelistatakse rakendustes, mis nõuavad täpset lainepikkuse juhtimist ja suurt stabiilsust, nagu WDM-süsteemid, kiudude tuvastamine ja täppisseadmed, samas kui FP-lasereid kasutatakse tavaliselt kulutundlikes rakendustes, kus range lainepikkuse kontroll on vähem kriitiline.

K: Miks on sisseehitatud isolaator oluline?

V: Kiudühenduste, optiliste komponentide või kiu otste tagasipeegeldused võivad laserdioodiga tagasi ühenduda, põhjustades väljundvõimsuse kõikumisi, lainepikkuse ebastabiilsust ja suurenenud müra. Sisseehitatud optiline isolaator vähendab optilist tagasisidet, aidates säilitada stabiilse väljundvõimsuse, lainepikkuse stabiilsuse ja madala mürataseme.

K: Mis on TEC-i ja termistori roll?

V: Termoelektriline jahuti (TEC) ja termistor töötavad koos, et hoida laserkiibi temperatuuri läbi täpse pakendi temperatuuri juhtimise. Kuna laseri lainepikkus ja väljundvõimsus sõltuvad temperatuurist, tagab täpne temperatuuri juhtimine stabiilse jõudluse erinevates keskkonnatingimustes. 10kΩ termistor (B-väärtus 3950K) annab temperatuuri tagasisidet TEC-kontrollerile, mis reguleerib TEC-voolu, et hoida seatud temperatuuri. See on oluline rakenduste jaoks, mis nõuavad ühtlast lainepikkust ja võimsust.

K: Mida tähendab OC-48 pinout ühilduvus?

V: OC-48-ga ühilduv pinout viitab liblikapaketi tihvtide määramisele, mida tavaliselt kasutatakse OC-48 (2,5 Gbps SONET/SDH) optilise side rakendustes. See ühilduvus lihtsustab integreerimist süsteemidesse, mis kasutavad sarnaseid elektrilisi ja mehaanilisi liideseid. Erinevate süsteemikujunduste jaoks on saadaval kaks pinout-valikut (tüüp 1 ja tüüp 2).

K: Mis on minimaalne tellimuse kogus (MOQ)?

V: MOQ on 1 tk. Toetame paindlikke tellimuste koguseid. Standardmudeleid saab tarnida väikestes kogustes teadus- ja arendustegevuseks ning prototüüpimiseks, aga ka suuremates kogustes tootmiseks. Võtke meie müügimeeskonnaga ühendust soovitud koguse konkreetse hinna saamiseks.

K: Kas ma saan kohandatud lainepikkust või võimsustaset?

V: Jah, pakume kohandamisvõimalusi, sealhulgas CWDM-iga ühilduvaid lainepikkusi ja muid kohandatud lainepikkusi saadaolevas vahemikus, alternatiivseid väljundvõimsuse tasemeid, kohandatud kiu pikkusi, erinevaid pistikutüüpe (FC/APC, FC/UPC, LC jne) ja kohandatud tihvtide konfiguratsioone. Võtke meiega ühendust oma konkreetsete nõuetega ja meie insenerimeeskond vaatab teostatavuse üle ja teeb hinnapakkumise.

K: Millist ajamivoolu on vaja 40 mW väljundi saavutamiseks?

V: Tüüpiline töövool temperatuuril 25 °C on 200 mA, maksimaalselt 300 mA. Lävivool on tavaliselt 20 mA (minimaalne 14 mA, maksimaalne 50 mA). Tegelik töövool võib üksikute seadmete ja temperatuuride lõikes erineda. Stabiilseks tööks soovitame kasutada sobiva voolu piiramise ja APC (Automatic Power Control) funktsiooniga laserdioodi draiverit.

K: Kas liblikapakend on hermeetiliselt suletud?

V: Jah, 14-nõelaga liblikapakett on hermeetiliselt suletud, kaitstes laserkiipi, isolaatorit ja sisemisi komponente niiskuse, tolmu ja keskkonna saasteainete eest. See tagab usaldusväärse pikaajalise töö ja on oluline ühtlase jõudluse säilitamiseks kogu toote eluea jooksul.

Andmeleht ja testileht - 1530 nm 40 mW DFB kiudühendusega laser

andmeleht

testileht
