1030nm 50mW DFB laserdioodi moodul

Sisukord

1. 1030 nm sissejuhatus 50mW DFB laserdioodi moodul

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

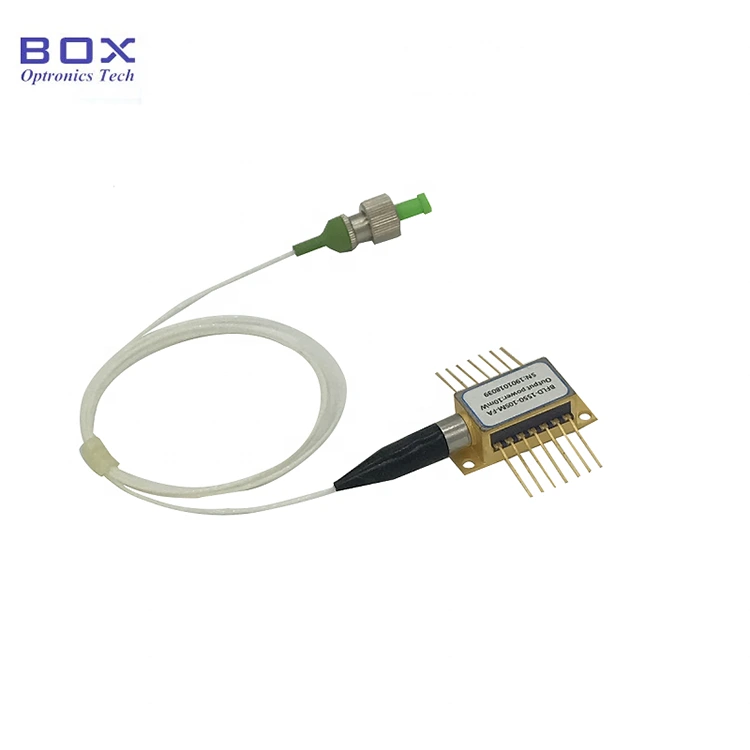

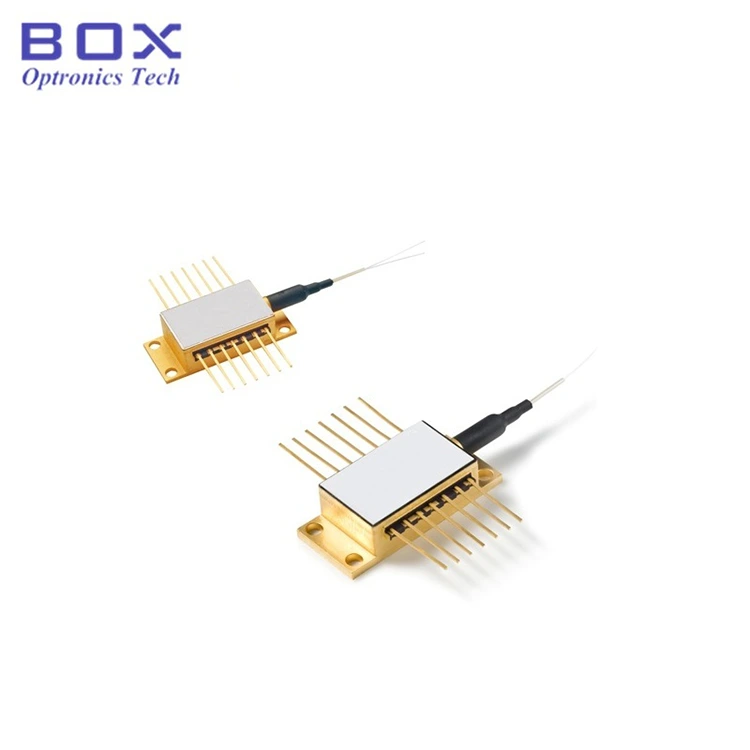

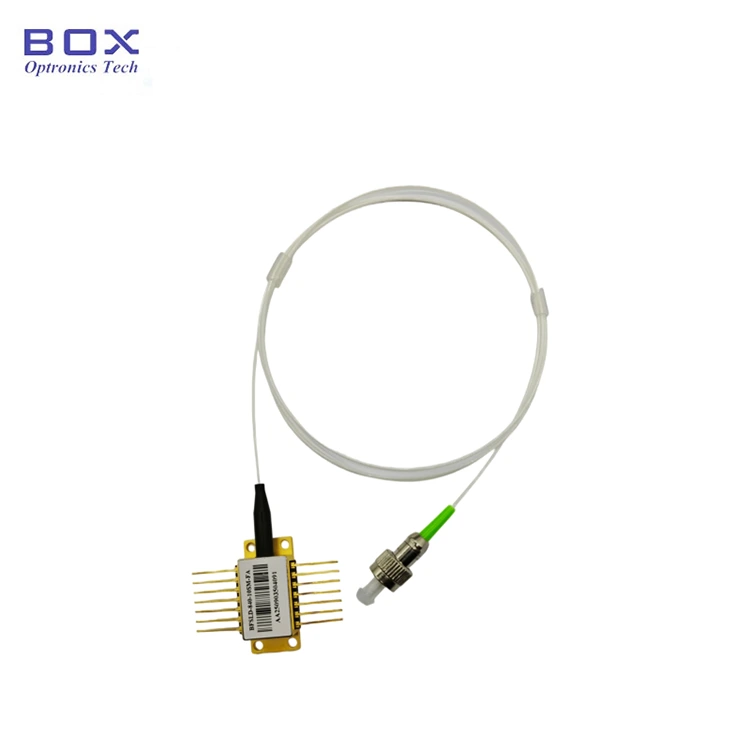

1030nm 50mW DFB laserdioodmoodul on hermeetiliselt suletud 14-nõelaga liblikapakendisse. See toetab CW või impulssoperatsiooni ja integreerib TEC-jahuti ja termistori stabiilse spektri tagamiseks. Sobib spektroskoopiaks, telekommunikatsioon, valgustus ja andur. Enne sisselülitamist aktiveerige TEC-jahuti, seejärel rakendage toidet väikeste sammudega, et vältida kiibi ülekuumenemist või ülekoormatud.

Toote spetsifikatsioonid

Toote omadused

● hajutatud tagasiside laser;

● CW või impulsstöö;

● Sisseehitatud monitor PD, termoelektriline jahuti ja termistor;

● Valikuline FC/APC pistik.

Tooterakendused

● Spektroskoopia;

● Telekommunikatsioon;

● Valgustus;

● Tundmine.

Toode Üksikasjad

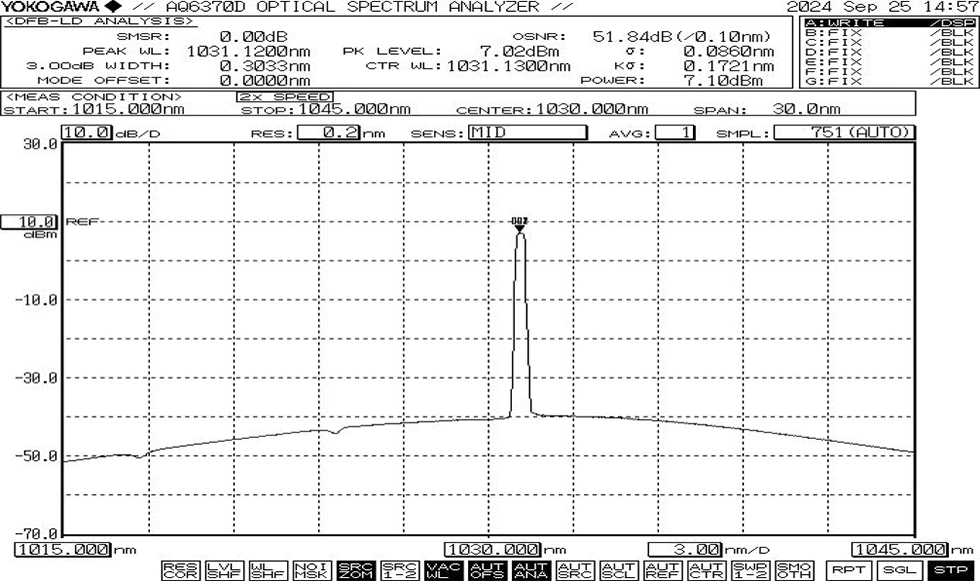

● Tüüpiline spekter: 1030 nm, +/-2 nm WL tolerants

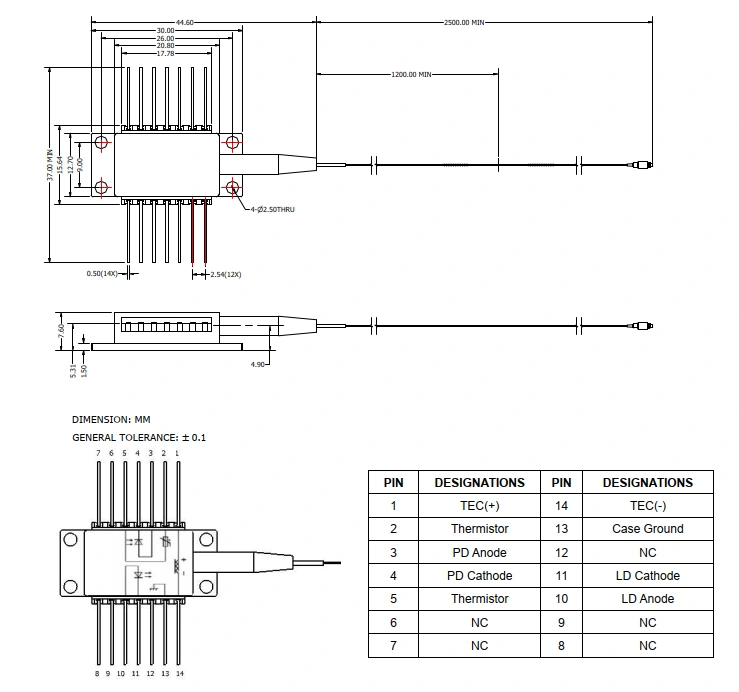

● Pakendi joonistamine ja väljatõmbamise määratlus (ühik: mm)

KKK

(1) Kas see on kas on võimalik temperatuuri muutes lainepikkust reguleerida? Mis on koefitsient?

-- Lainepikkuse/temperatuuri koefitsient 0,01 nm/℃.

(2) Mis on kiu tüüp?

- Corning HI1060, NA = 0,14, MFD = 6,2 um@1060 nm.

(3) Mis on võimsusega häälestatav vahemik?

-10-100%.

(4) Kas sa pakkuda LD-le kaitsetoru ja pistikut?

-- Jah. 900um lahtine toru ja FC/APC on valikulised.

Tellimine teavet

nt: BFLD-D1030-50SM-FA

(Tellimisinfo: 1030nm 50mW DFB laserdioodmoodul, liblikas pakett, SM fiiber, FC/APC pistikuga).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
