CWDM 1270–1650 nm DFB laserallikas

Sisukord

1. Sissejuhatus CWDM 1270–1650 nm DFB laserallikas koos sisseehitatud ajamiahelatega

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See on CWDM 1270–1650 nm DFB laserallikas Sisseehitatud ajamiga vooluahelad, mis kasutavad DFB pooljuhtlaserkiipi ja väljundit võimsus üle 10 mW, SM/PM kiud ja suurepärane võimsus ja spektraalne stabiilsus. See toetab laua- ja moodulkonfiguratsioone sideliidesega või seiretarkvara süsteemide integreerimiseks. Sobib mittelineaarsele optikale teadusuuringud, kiudlaseriga pumpamine ja optilised testimissüsteemid. Vältige sagedast ühendamist/ fiiberpistikute lahtiühendamine, et vältida tolmu kogunemist ja otsapinda kahju.

Toode Tehnilised andmed

Toote omadused

● Võimsus ja spektraalne stabiilsus;

● Väljundvõimsus reguleeritav 10~100%;

● Moodul/pink valikuline, side jälgimine hõlbustab integratsioon;

● Toetab SM/PM kiudude kohandamine erinevate optiliste süsteemide jaoks.

Tooterakendused

● Optilised ülekandesüsteemid;

● Kiudlaseriga pumpamine;

● Mittelineaarse optika uuringud.

Toote üksikasjad

● CWDM lainepikkus 1270 ~ 1650 nm, WL tolerants on +/-3 nm.

(Saadaval on üks lainepikkus iga 20 nm kohta.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

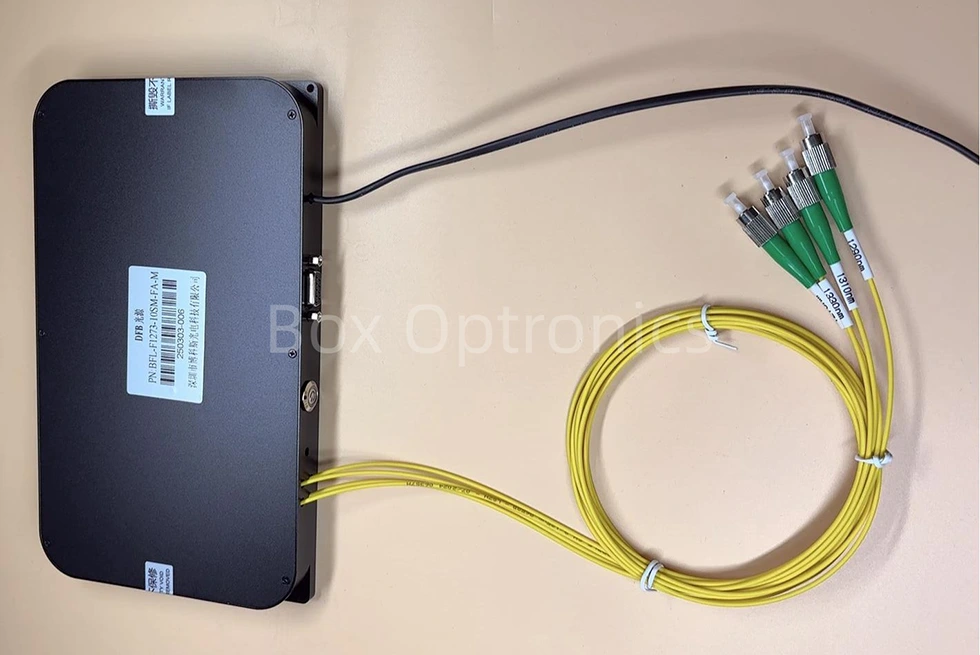

* Toetage kohandatud mitme kanaliga DFB laserallikat

● Standardtarvikud

Toimingu etapid

1. samm. Lahtipakkimine: enne kokkupanekut kontrollige kas kõik tarvikud on komplektsed, sealhulgas laserallika moodul, USB andmed kaabel, toiteadapter, katsearuanne jne.

2. samm. Toide: ühendatud alalisvooluga lülitustoiteallikas või reguleeritud toiteallikas, mis vastab nende võimsusele tarnenõuded. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast kinnitamist, et reostust ja kahjustusi pole.

Setp4. Looge ühendus hostarvutiga: kasutage USB-RS485 DB9 andmekaabel DFB laserallika ja arvuti ühendamiseks; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada USB-RS485 jadapordi andmekaabel, vastasel juhul hostarvuti tarkvara ja valgusallika moodulit ei saa õigesti ühendada ja suhelda. Palun küsi Kasti optronika juhile.

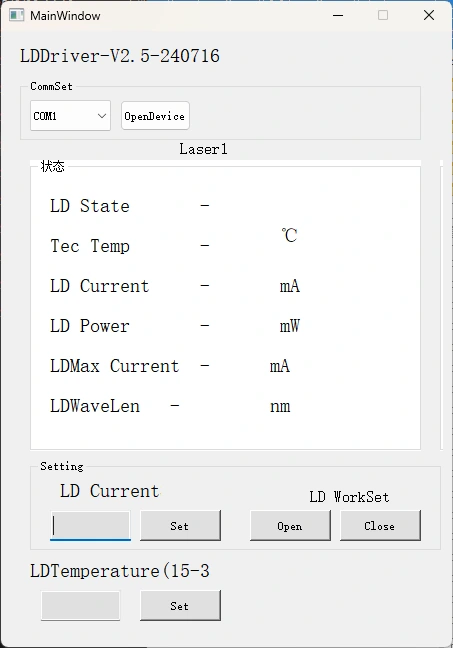

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara juhtida DFB laserallika LD voolu ja LD temperatuuri. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Sellele kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge tehke rakendage kohe täisvoolu.)

6. samm.Pärast kasutamist klõpsake sulgemisnupul, lülitage toide välja ja katkestage ühendus kiudühendus.

Tellimine teavet

nt: BLD-1550-1HSM-FA-M

(Tellimisteave: CWDM 1550nm DFB laserallikas koos sisseehitatud draiviga Vooluahelad, 100mW väljundvõimsus, SMF-28e fiiber, FC/APC pistik, moodul pakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Vältige kiudühenduste sagedast ühendamist/lahutamist tolmu kogunemine ja otsapinna kahjustused.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Hoidke seadet kuivas, niiskusevabas keskkonnas.

● Kui kasutate laserallika moodulit pikka aega, pidage meeles arvestage mooduli soojuse hajumist ja ventilatsiooni ning asetage moodul jahutusradiaatoril.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
