C-riba madala tasapinnalisusega ASE lairiba valgusallikas

Sisukord

1. Sissejuhatus C-riba madala tasapinnalisusega ASE lairiba valgusallikas

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Toimingu sammud

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See on ebaühtlane C-riba madala tasapinnalisusega ASE Lairiba valgusallikas, mis on a pooljuhtlaser erbiumiga legeeritud kvartskius, 1526–1566 nm spektraal katvus ja 10/20/30/50mW väljundvõimsus. Kaasas täielik tarvikute komplekt; kasutusjuhend kaasas. See sobib fiiberoptika jaoks seadme testimine, FBG restide tootmine, meditsiiniline pildistamine jne. Palun võtke ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; seda tuleks hoida kuivas kohas koht.

Toode Tehnilised andmed

Toote omadused

● Cose efektiivne;

● lai spekter;

● Kõrge stabiilsuse väljundvõimsus.

Tooterakendused

● Optiline kiudude tuvastamine;

● Meditsiiniline pildistamine;

● Fiiberoptiliste seadmete testimine.

Toode Üksikasjad

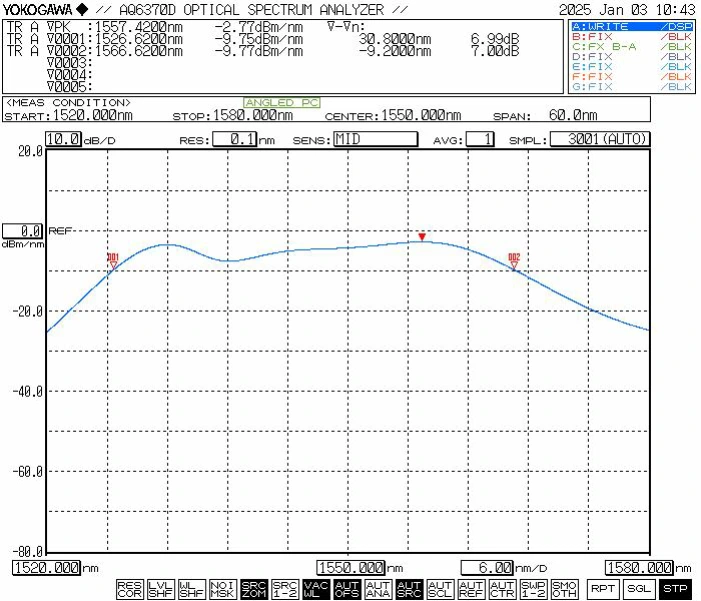

● Tüüpiline spekter

● Standardtarvikud

Operatsioon Sammud

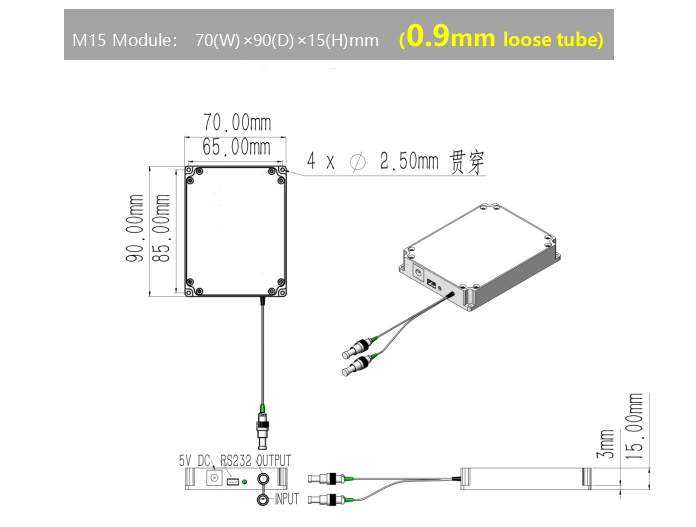

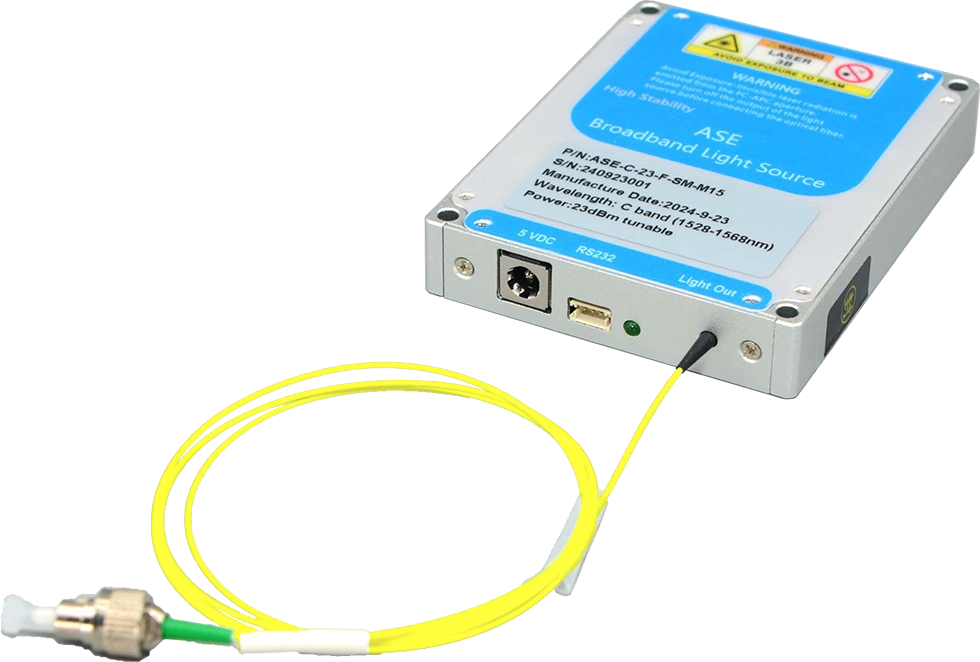

1. samm. Välimus: vasakult paremale – toide port, ZH2.54 (3 kontaktiga) jadaliides, toiteindikaatori LED ja ühemoodiline kiudport optilise väljundi jaoks.

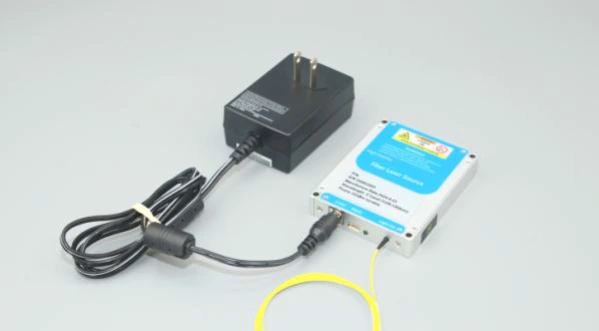

2. samm. Toiteallikas: vaikeseade toite sisendport on DC 5,5 × 2,1 mm liides; sobiv DC 5V toiteadapter on sel ajal seadmega kaasas saadetise kohta. Toiteadapteri valgusallikaga ühendamise meetod moodul on illustreeritud juuresoleval joonisel; palun veenduge, et kasutate ainult originaal, komplektis olev toiteadapter. Ühildumatu jõu kasutamine adapter võib valgusallikat kahjustada. Teise võimalusena versioon U-kujulise klemmipistikuga toitekaabel on saadaval hõlbustada ühendamist lülitustoiteallikaga; see valik peab aga olema spetsiaalselt ostu ajal nõutud.

3. samm. Fiber Patch juhtmete ühendamine: eemaldage kiupistikult tolmukate ja kontrollige kiu otsapinda; veenduge, et sellel pole saastumist ega kahjustusi, enne kui ühendate selle muuga kiudoptilised komponendid või katseseadmed. Suure võimsusega valgusallikate puhul on see nii Ühenduse jaoks on soovitatav kasutada liitmist.

Setp4. Valgusallika ühendamine Hostarvuti moodul: kasutage originaalset USB-RS232 jadaandmekaablit kaasas valgusallika mooduliga mooduli ühendamiseks arvutiga. Arvuti nõuab spetsiaalse jadapordi draiveri eelnevat installimist USB-RS232 kaabli õigeks äratundmiseks; vastasel juhul teeb seda hostitarkvara ei suuda luua õiget ühendust ega suhelda valgusega lähtemoodul. Vajaliku draiveri hankimiseks võtke ühendust Box Optronicsiga.

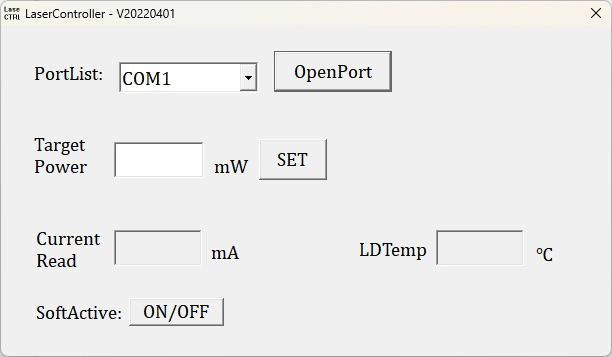

5. samm. Tarkvara: reguleeritava võimsusega ASE valgusallika moodulitoodete jaoks optilist väljundvõimsust saab reguleerida hosttarkvara kaudu; püsivõimsuse jaoks mudelitel ei saa võimsustaset reguleerida.

Tellimine teavet

nt: ASE-C-F7-20-SM-M

(Tellimisteave: C-band Low Flatness ASE Broadband Light Source, spektraalne lamedus≤7dB, 20mW väljundvõimsus, SM-kiuga, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Puhta otsapinna tingimustes ühemoodilised kiud (nt Hi-1060, PM980, G652D või PM1550) teoreetiline võimsustolerants umbes 200 mW pidevat valgust. Järelikult valgusallikate ja võimendid, mille väljundvõimsus on alla 200 mW, väljundkiudühendused saab standardsete adapterite abil ühendada teiste ühemoodiliste kiudseadmetega (kiudäärikud). Kui aga kiudühenduse otspind on saastunud, on see on laseri aktiveerimise hetkel väga vastuvõtlik läbipõlemisele – isegi kui laseri võimsus on väga madal. Seetõttu tuleb enne kiudühenduste tegemist pistiku otspind tuleb spetsiaalse kiupuhastuse abil põhjalikult puhastada tööriistad. Lisaks tuleks ettevaatlikuks kasutada kiu otsapinna inspektorit kontrollige pinda, veendumaks, et see on tolmu- ja saasteainetevaba enne ühendamist fiiberääriku kaudu.

● Fiiberoptiliste pistikute puhastamisel, kontrollimisel või ühendamisel peate peab tagama, et valgusallikas ei kiirgaks valgust; mitte mingil juhul tuleks toiminguid teha, kui valgus on aktiivne. Pärast kasutamise lõpetamist ja pärast teistest fiiberoptilistest pistikutest lahtiühendamist peab pistik olema varustatud tolmukorgiga.

● Kui väljundkiud tuleb ühendada teise kiuga, on see nii soovitatav kasutada fusiooniliitjat.

● Fiiberoptilist ei ole soovitatav sageli sisestada ega eemaldada väljundi otsas olevad pistikud, et vältida tolmu saastumist – mis võib põhjustada suuremat sisestuskadu või kiudliidese otspindade kahjustamist.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; kauplus kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
