C-riba ASE lairiba valgusallikas

Sisukord

1. Sissejuhatus C-riba ASE lairiba valgusallikas

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Toimingu sammud

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See ASE lairiba valgusallikas kuulub an ebaühtlane valgusallikas, mis on a pooljuhtlaseriga pumbatud erbiumiga legeeritud kvartskiud. Spektri lamendamine tehnoloogia saavutab lairiba lamedad spektrid ja lainepikkus katab C-riba, ja spektraalne tasasus <2 dB, mis saavutatakse SM Fiberi või PM kiu kaudu väljund, mitmetasandiline toitevalik, sobib fiiberoptiliste andurirakenduste jaoks.

Toode Tehnilised andmed

Toote omadused

● Kõrge stabiilsus Väljund;

● Korter spekter;

● DB9 Naiste (RS232) side lihtsaks integreerimiseks.

Tooterakendused

● Fiiberoptiline tajumine;

● Meditsiiniline pildistamine;

● Telekommunikatsioon;

● Optiline seadme testimine.

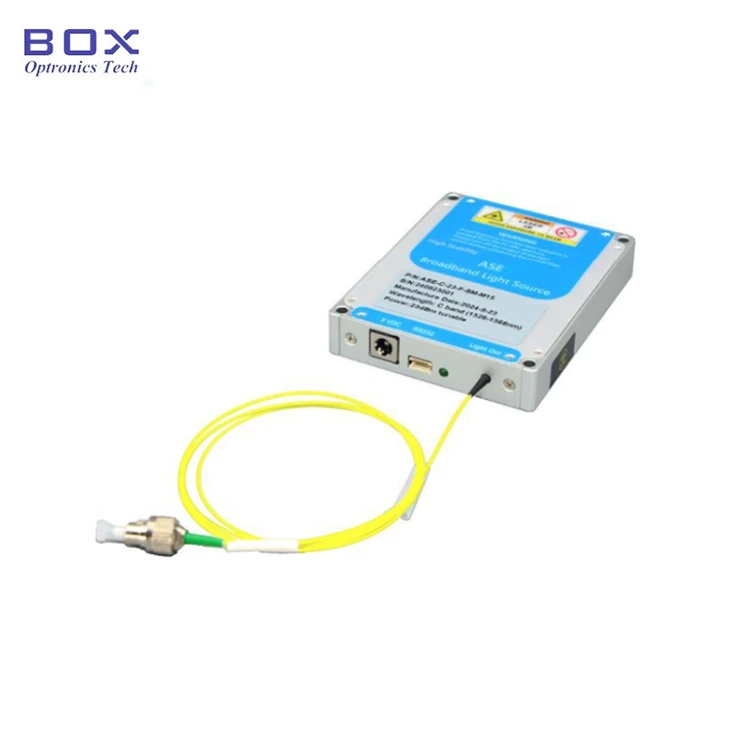

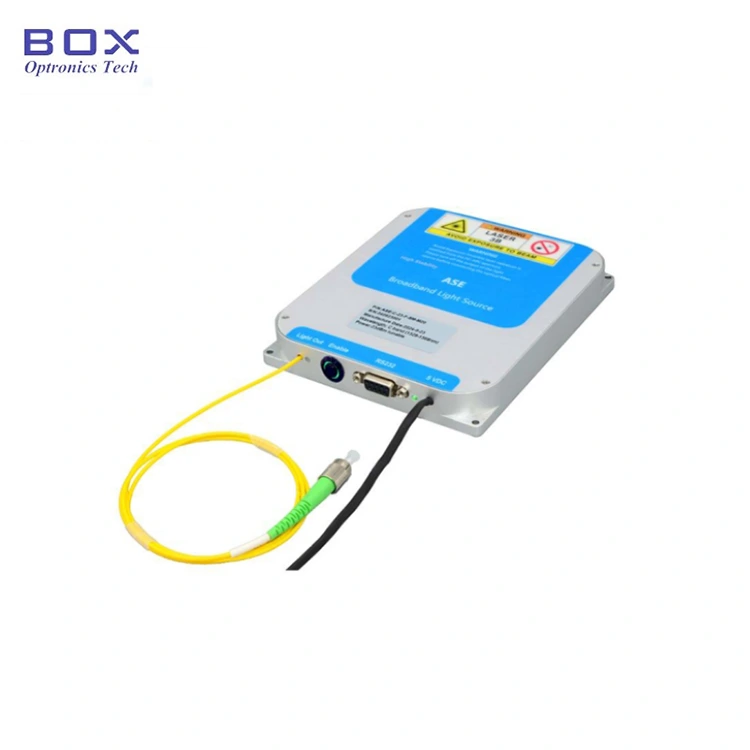

Toode Üksikasjad

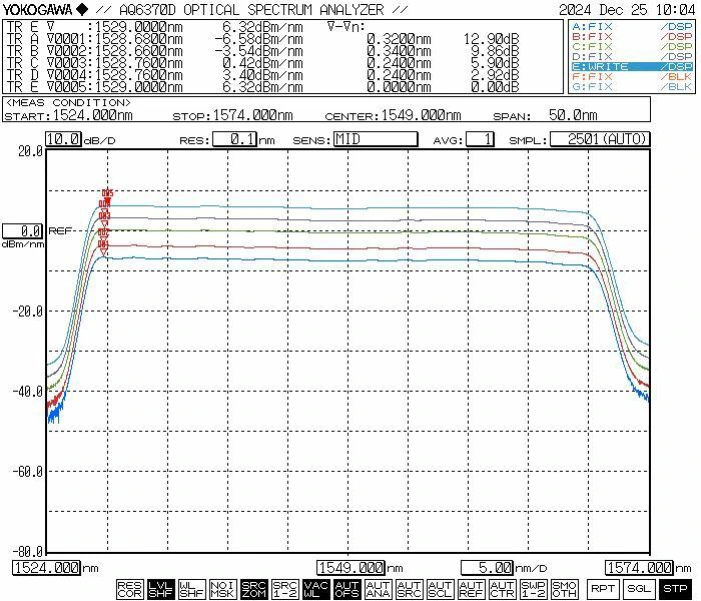

● Tüüpiline spekter:

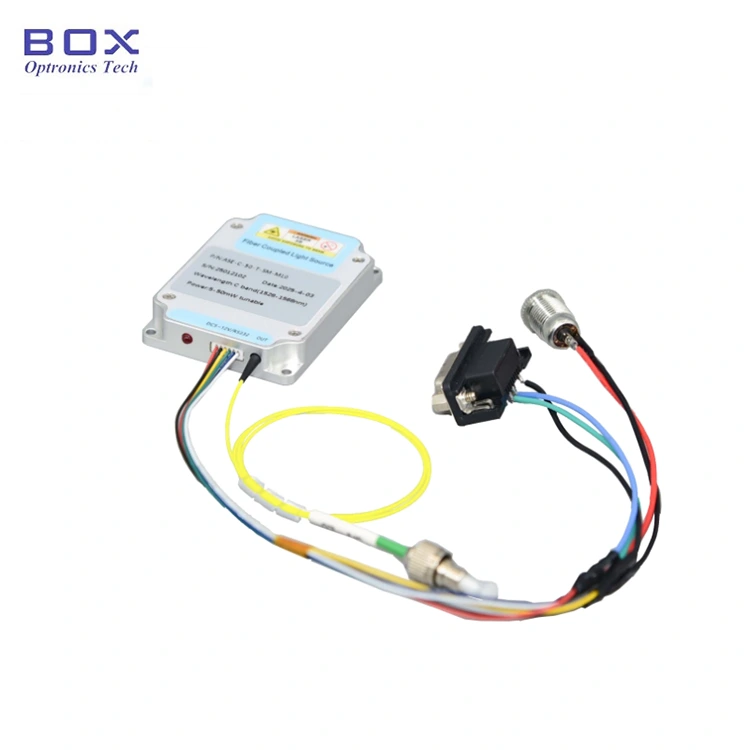

● Standardtarvikud

Operatsioon Sammud

1. samm. Lahtipakkimine ja kokkupanek: Enne kokkupanekut kontrollige, kas tarvikud on komplektsed.

2. samm. Fiber-džemprite ühendamine: avatud kiuühenduse või ääriku tolmukorki, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast reostuse või kahjustuste puudumise kinnitamist.

3. samm. Toiteadapteri ja jadakaabli ühendamine: Ühendage valgusallika moodul ja toiteadapter; ühendage valgusallika moodul ja arvuti USB-RS232 signaalikaabliga. (Märkus: arvuti peab esmalt installima jadapordi draiveri. Juht on leitav CD-ROM-il või hankitud ettevõttelt Box Optronics.)

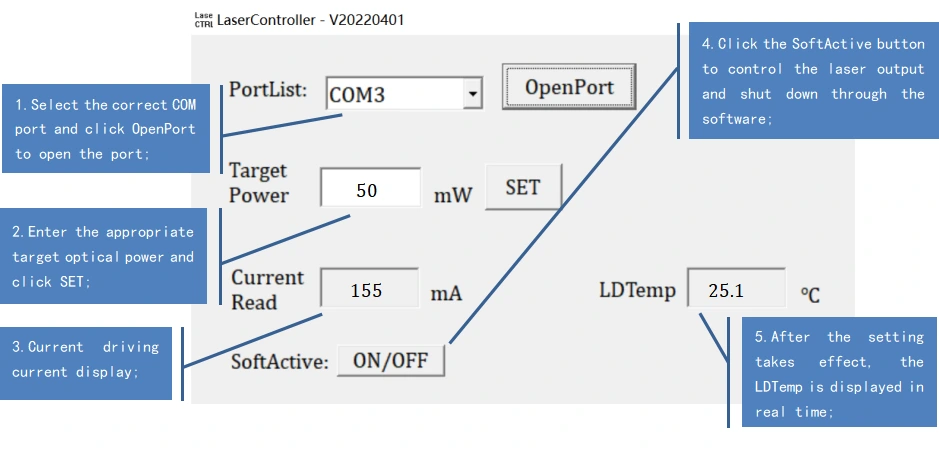

Setp4. Kasutamine: avage valgusallikas aktiveerimislüliti; valgusallika väljundi indikaatortuli põleb ja see on olemas optiline väljundvõimsus. Sel ajal töövoolu ja optilise võimsuse väärtus on hostarvuti poolt viimasel väljalülitamisel määratud parameetrid. Nad võivad olla muudetud ja salvestatud hostarvuti tarkvarasse (ainult mudeliversiooni jaoks reguleeritava võimsusega).

5. samm. Pärast kasutamist: klõpsake sulgemisnupul nuppu, lülitage toide välja ja lahutage kiudühendus.

Tellimine teavet

nt: ASE-C-50-SM-T-M

(Tellimisinfo: C-band ASE Broadband Light Source, 50mW väljund võimsus, SM fiiberiga, võimsus reguleeritav, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Ei ole soovitatav kiudoptilist sageli ühendada ja lahti ühendada pistik väljundi otsas. See aitab vältida saastumist tolmuga suurendada sisestuskadu või põhjustada konnektori otsapinna põlemist.

● Käivitamisel veenduge esmalt, et toitelüliti ja võtmelüliti on välja lülitatud, seejärel ühendage toide. Väljalülitamisel lülitage esmalt välja võtmega lüliti; pärast olekuindikaatori kustutamist ühendage toide lahti. Tee ärge katkestage toidet otse valgusallika töötamise ajal.

● ASE lairiba valgusallika mudelitele, mille väljundvõimsus on väiksem kui 200 mW, saab väljundkiudpistiku ühendada muu üherežiimiga fiiberseadmed eemaldatava adapteri (kiudääriku) kaudu. Kui aga otsa nägu kiudühendus on saastunud, on see väga vastuvõtlik põletuskahjustustele kui laser on aktiveeritud – isegi kui laseri võimsus on väga madal. Seetõttu enne fiiberpistiku ühendamist peate kasutama spetsiaalset kiudu puhastusvahendid otsapinna põhjalikuks puhastamiseks. Lisaks kasutage kiudu otsapinna inspektor pinda hoolikalt uurima ja veenduma, et see on täielikult korras tolmu- ja saasteainetevaba enne kiu kaudu ühenduse loomist äärik. Fiiberpistiku puhastamise, kontrollimise ja ühendamise ajal peate tagama, et valgusallikas on välja lülitatud; all nr olukordades, kui neid toiminguid teha valgusallika ajal valgust kiirgav. Kui kasutamine on lõppenud ja pistik on lahti ühendatud muude kiudkomponentide eest, peate viivitamatult katma kiudühenduse kaitsva tolmukorgiga.

● Lairiba ASE valgusallika mudelid väljundvõimsusega 200 mW või kõrgemal võib olla väljundpats, mis on lõppenud FC/APC-pistikuga. See pistik on aga mõeldud ainult kasutaja algatatud väljundvõimsuse jaoks seire (ühendades optilise võimsusmõõturiga) või liidestamiseks an FC-otsaga kiudkollimaator laserväljundi suunamiseks vabasse ruumi. See on tungivalt soovitatav mitte kasutada selle otseseks ühendamiseks äärikuadapterit ühendus teiste kasutajale kuuluvate kiudude või seadmetega; seda tehes kaasneb märkimisväärne oht kahjustada nii fiiberpistikut kui ka pistikut võimendiseade ise. Kui on vaja ühendust teiste kiududega, siis see on vajalik soovitatav kasutada fusioonpleissi; lisaks tagama, et tüübid ühendatud kiud on omavahel ühilduvad.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; kauplus kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
