L-riba ASE lairiba valgusallikas

Sisukord

1. Sissejuhatus L-riba ASE lairiba valgusallikas

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Toimingu sammud

7. Tellimisinfo

8. Andmeleht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

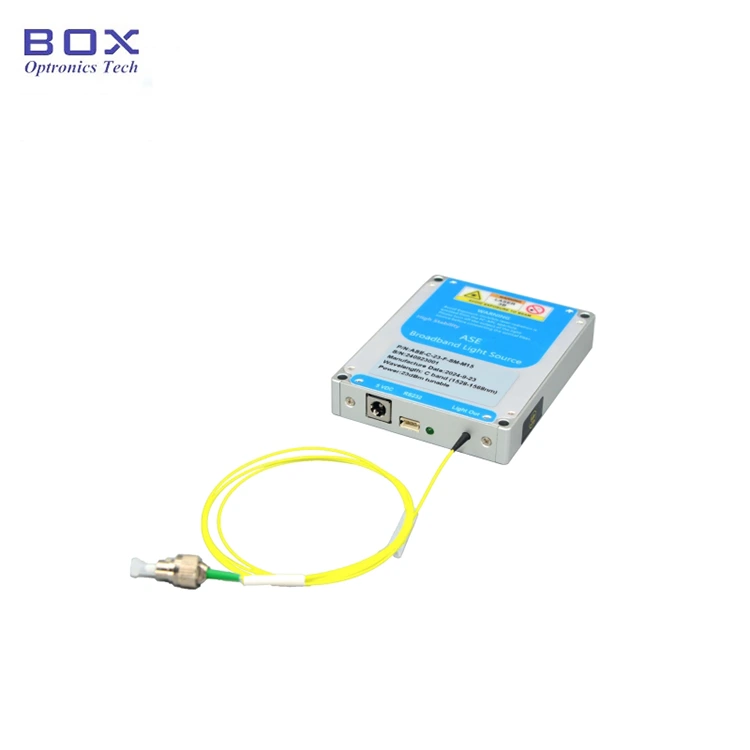

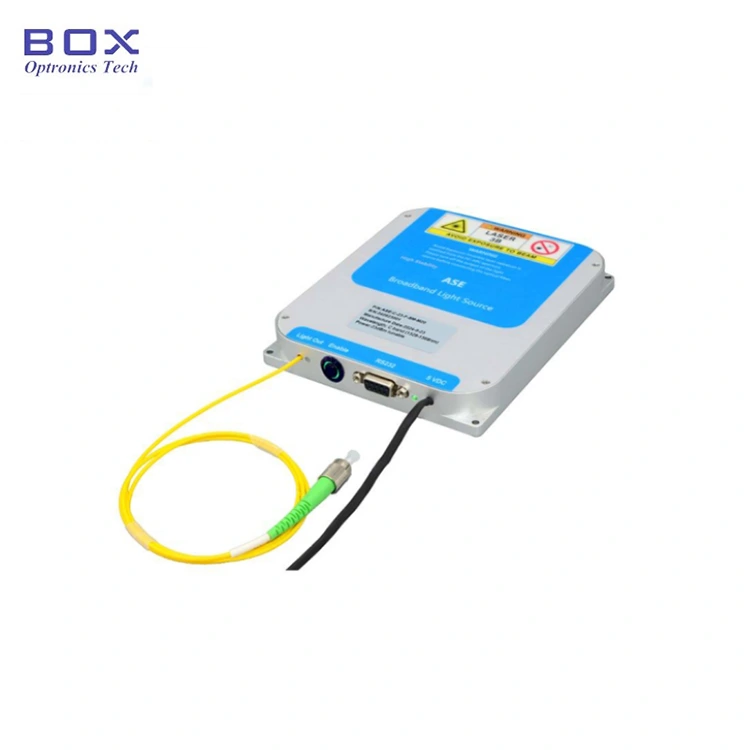

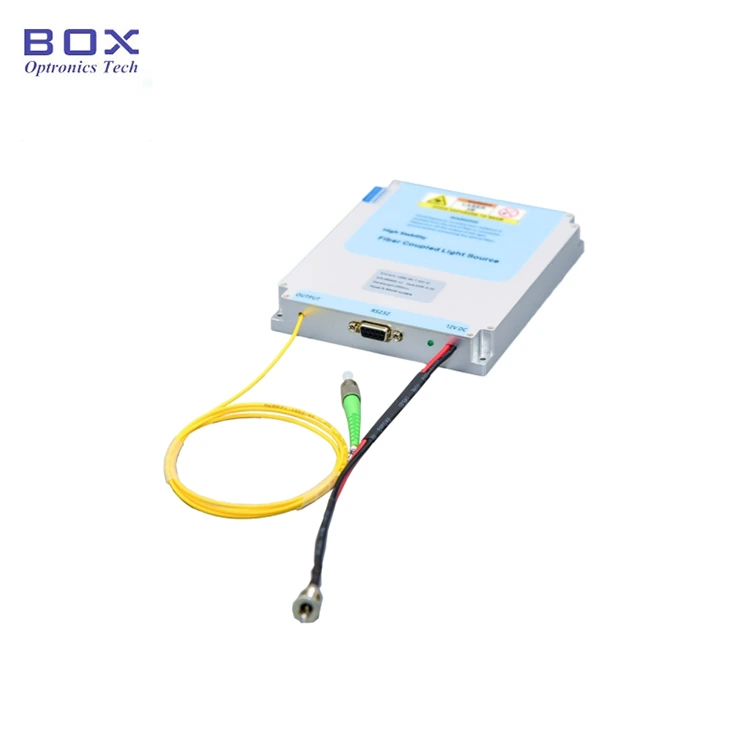

See on L-riba ASE lairiba valgusallikas, mis pakub a stabiilne, 10–200 mW suure võimsusega valgusallikas L-riba lainepikkuste vahemikus (1567–1603 nm). Loodud ülitäpsete rakenduste jaoks, pakub see laia spektrit ja madala müratasemega väljund, mis muudab selle ideaalseks optiliseks sideks, kiudude tuvastamiseks ja meditsiiniline pildistamine.

Toode Tehnilised andmed

Toote omadused

● Spektraalne tasapinnalisus ≤2,5dB;

● 10/20/50/100/200mW väljundvõimsus, 10~100% reguleeritav;

● DB9 Naiste (RS232) side lihtsaks integreerimiseks.

1. Tooterakendused – L-riba ASE Lairiba valgusallikas

● Optiline kiudude tuvastamine;

● Meditsiiniline pildistamine;

● Optiline fiiberside.

Toode Üksikasjad

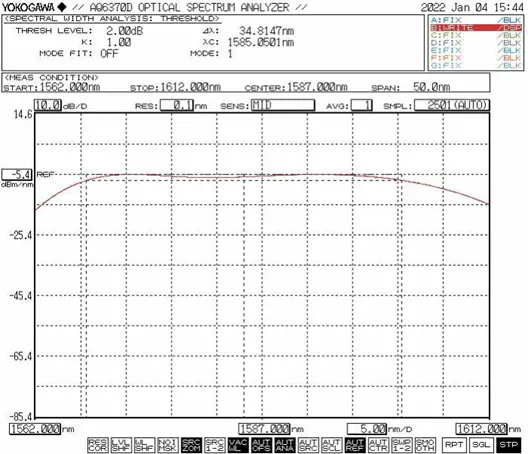

● Tüüpiline spekter

● Standardtarvikud

Operatsioon Sammud

1. samm. Lahtipakkimine ja kokkupanek: palun kontrollige, kas tarvikud on komplektsed

enne kokkupanekut.

2. samm. Fiber-jumperite ühendamine: avage kiuühenduse või ääriku tolmukorki, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast reostuse või kahjustuste puudumise kinnitamist.

3. samm. Toiteadapteri ühendamine ja Jadakaabel: ühendage valgusallika moodul ja toiteadapter; ühendada valgusallika moodul ja arvuti USB-RS232 signaalikaabliga. (Märkus: Arvuti peab esmalt installima jadapordi draiveri. Juht võib olla leitud CD-ROM-ilt või hankitud ettevõttelt Box Optronics.)

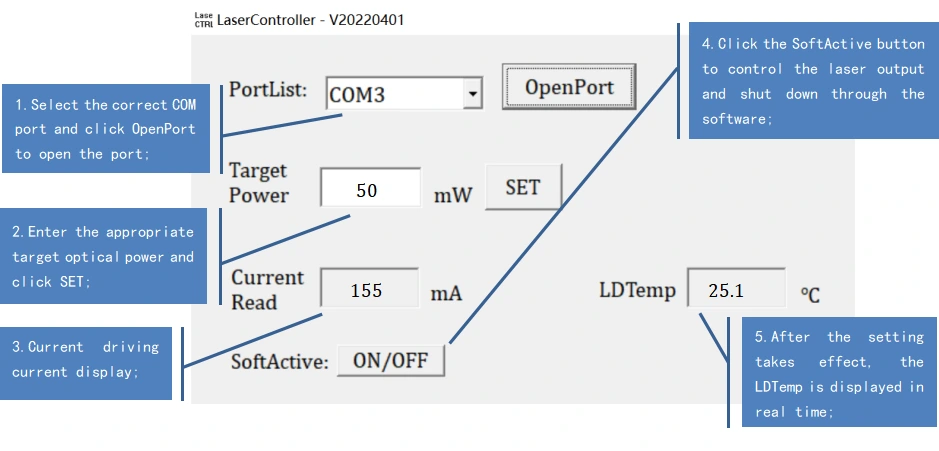

Setp4.Use: avage valgusallikas aktiveerimislüliti; valgusallika väljundi indikaatortuli põleb ja see on olemas optiline väljundvõimsus. Sel ajal töövoolu ja optilise võimsuse väärtus on hostarvuti poolt viimasel väljalülitamisel määratud parameetrid. Nad võivad olla muudetud ja salvestatud hostarvuti tarkvarasse (ainult mudeliversiooni jaoks reguleeritava võimsusega).

5. samm.Pärast kasutamist: klõpsake sulgemisnupul, lülitage toide välja ja ühendage lahti kiudühendus.

Tellimine teavet

nt: ASE-L-2H-SM-T-B

(Tellimisinfo: L-band ASE Broadband Light Source, 200mW väljund võimsus, võimsus reguleeritav, SM-kiuga, lauapakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Ei ole soovitatav kiudoptilist sageli ühendada ja lahti ühendada pistik väljundi otsas. See aitab vältida saastumist tolmuga suurendada sisestuskadu või põhjustada konnektori otsapinna põlemist.

● Käivitamisel veenduge esmalt, et toitelüliti ja võtmelüliti on välja lülitatud, seejärel ühendage toide. Väljalülitamisel lülitage esmalt välja võtmega lüliti; pärast olekuindikaatori kustutamist ühendage toide lahti. Tee ärge katkestage toidet otse valgusallika töötamise ajal.

● Kui väljundkiud tuleb ühendada teise kiuga, on see nii soovitatav kasutada fusiooniliitjat.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; kauplus kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
