Toote tutvustus

See on 1030 nm ASE lairiba valgusallikas, mis põhineb ütterbiumiga legeeritud kiud- ja pooljuhtpumplaserid, spektraalsagedus 1030 nm katvus, 10/20/30/50/100/500/1000 mW väljundvõimsus ja polarisatsioon kustumissuhe nii madal kui 0,2 dB. Kaasas täielik tarvikute komplekt; kasutaja kaasas juhend. See sobib fiiberoptika jaoks seadmete testimine, FBG restide tootmine, meditsiiniline pildistamine jne.

Toode Tehnilised andmed

Toote omadused

● Spektraalne tasapinnalisus;

● Väljundvõimsus on valikuline ja reguleeritav;

● Pikaajaline lainepikkus ja võimsus stabiilne;

● DB9 Naiste (RS232) side lihtsaks integreerimiseks.

Tooterakendused

● Fiber tajumine;

● Meditsiiniline pildistamine;

● Fiber optiliste seadmete testimine.

Toode Üksikasjad

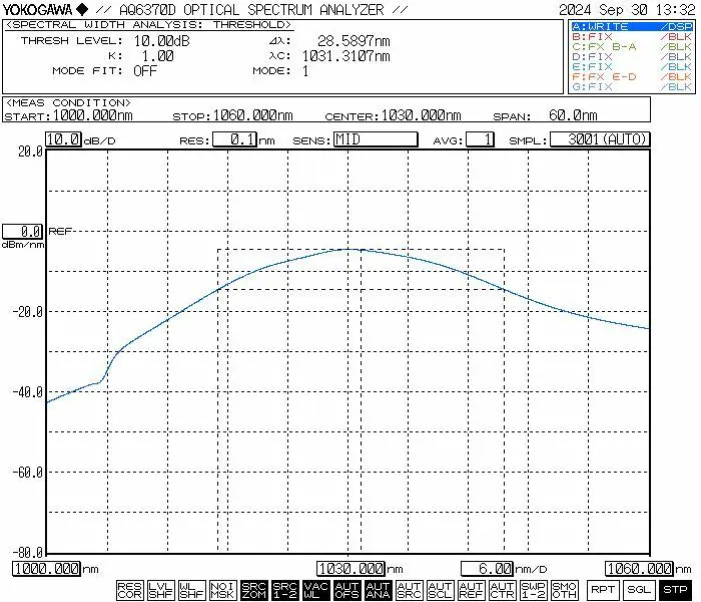

● Tüüpiline spekter

● Standardtarvikud

1. Toimingu sammud - 1030 nm ASE lairiba valgusallikas

1. samm. Lahtipakkimine ja kokkupanek: palun kontrollige, kas tarvikud on komplektsed

enne kokkupanekut.

2. samm. Fiber-jumperite ühendamine: avage kiuühenduse või ääriku tolmukorki, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast reostuse või kahjustuste puudumise kinnitamist.

3. samm. Toiteadapteri ühendamine ja Jadakaabel: ühendage valgusallika moodul ja toiteadapter; ühendada valgusallika moodul ja arvuti USB-RS232 signaalikaabliga. (Märkus: Arvuti peab esmalt installima jadapordi draiveri. Juht võib olla leitud CD-ROM-ilt või hankitud ettevõttelt Box Optronics.)

Setp4.Use: avage valgusallikas aktiveerimislüliti; valgusallika väljundi indikaatortuli põleb ja see on olemas optiline väljundvõimsus. Sel ajal töövoolu ja optilise võimsuse väärtus on hostarvuti poolt viimasel väljalülitamisel määratud parameetrid. Nad võivad olla muudetud ja salvestatud hostarvuti tarkvarasse (ainult mudeliversiooni jaoks reguleeritava võimsusega).

5. samm.Pärast kasutamist klõpsake sulgemisnupul, lülitage toide välja ja katkestage ühendus kiudühendus.

Tellimine teavet

nt: ASE-1030-5HSM-B

(Tellimisinfo: 1030nm ASE lairiba valgusallikas, 500mW väljund võimsus, SM Hi1060 fiiber, lauapakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Enne fiiberoptiliste pistikute ühendamist tehke spetsiaalne puhastus pistikute otspindade põhjalikuks puhastamiseks tuleb kasutada tööriistu. Lisaks tuleks hoolikalt kasutada kiu otsapinna inspektorit kontrollige pindu, et veenduda, et need on täielikult tolmuvabad ja saasteained enne nende ühendamist kiudääriku kaudu. Puhastamise ajal, fiiberoptiliste otspindade kontrollimine ja ühendamine on hädavajalik valgusallikas on välja lülitatud; mitte mingil juhul ei tohiks neid toiminguid teha valguse edastamise ajal. Kui kasutamine on täielik ja pistik on muust fiiberoptilisest küljest lahti ühendatud pistikud, peab fiiberpistik olema varustatud kaitsva tolmukorgiga.

● Lairiba ASE valgusallika mudelid väljundvõimsusega 200 mW või kõrgemal võib olla väljundpats, mis on lõppenud FC/APC-pistikuga. See pistik on aga mõeldud ainult kasutaja algatatud väljundvõimsuse jaoks seire (ühendades optilise võimsusmõõturiga) või liidestamiseks an FC-otsaga kiudkollimaator laserväljundi suunamiseks vabasse ruumi. See on tungivalt soovitatav mitte kasutada selle otseseks ühendamiseks äärikuadapterit ühendus teiste kasutajale kuuluvate kiudude või seadmetega; seda tehes kaasneb märkimisväärne oht kahjustada nii fiiberpistikut kui ka pistikut võimendiseade ise. Kui on vaja ühendust teiste kiududega, siis see on vajalik soovitatav kasutada fusioonpleissi; lisaks tagama, et tüübid ühendatud kiud on omavahel ühilduvad.

● Tungivalt ei soovitata sagedast sisestamist või eemaldamist kiudoptilised pistikud väljundpordis, et vältida tolmu saastumine – mis võib kaasa tuua suurenenud sisestuskadu – või põletushaava kiudühenduse otspind.

● Käivitamisel veenduge esmalt, et nii toitelüliti kui ka võtmelüliti on välja lülitatud, seejärel ühendage toiteallikas. Väljalülitamisel esmalt lülitage võtmelüliti välja ja ühendage toide lahti alles pärast seda väljundi märgutuli on kustunud. Ärge kunagi lülitage voolu otse välja toidet, kui valgusallikas töötab.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; seda tuleb hoida kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
