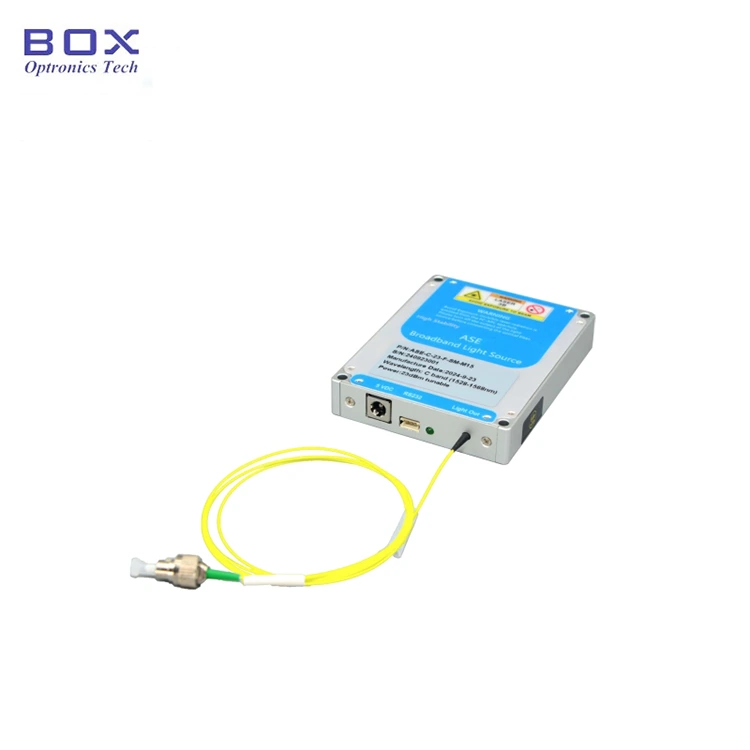

C-riba ASE lairiba valgusallika mikromoodul

Box Optronics on C-riba ASE lairiba valgusallika mikromoodulite juhtiv tarnija. Üliväike suurus piiratud ruumirakenduste jaoks, lairibaspekter ja kõrge stabiilsusega väljundvõimsus. Pakume globaalsetele klientidele kohandatud RS232 või TTL juhtimisrežiimi ASE valgusallikaid, mis toetavad rakendusi meditsiinilise pildistamise ja kiudude tuvastamise stsenaariumides.

Saada päring

Tootekirjeldus

Sisukord

1. Sissejuhatus C-riba ASE lairiba valgusallika mikromoodul

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Toimingu sammud

7. Tellimisinfo

8. Andmeleht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

C-riba ASE lairiba valgusallika mikromoodul on loodud rakenduste jaoks, mis nõuavad kompaktset suurust, lairibaspektrit ja kõrget sagedust väljundi stabiilsus. Üliväikese jalajäljega on see ideaalne piiratud ruumiga süsteemid, säilitades samal ajal suurepärase optilise jõudluse. The moodul toetab RS232 või TTL juhtimist, fikseeritud väljundvõimsusega 10/20/50mW. Palun kasutage reguleeritava temperatuuri ja niiskusega, tagage hea soojuse hajumine ja vältige väljundi ülekoormus.

Toode Tehnilised andmed

Üksus	Üksus	Väärtused			Märkmed
Spektri ulatus	nm	1528~1568
Väljundvõimsus	mW	10	20	50	Mittereguleeritav
Võimsuse spektraaltihedus	dBm/nm	-6	-3	1
Spektri lamedus	dB	≤2
Väljundi isolatsioon	dB	≥35
Võimsuse ebastabiilsus	dB	≤±0,02 (15 min); ≤±0,05 (8 tundi)			≤±0,5%; ≤±1,2%
PER	dB	≤0,2
Patsi kiud	-	SMF-28			FC/APC
Juhtimisrežiim	-	RS232 või TTL
Kommunikatsiooniliides	-	PIN1 ~ 4: +5 V/GND/TX/RX			ZH2.54-4PIN
Toiteallikas	-	5VDC, <10W
Mõõtmed	mm	50 (L) × 50 (S) × 15 (K)
Töötemperatuur	℃	-5 ~ +55
Töötav niiskus	℃	0–70%

Toote omadused

● Ultra väike suurus 50 * 50 * 15 mm;

● Kõrge stabiilsusega 10/20/50mW väljundvõimsus;

● Spektri lamedus ≤2dB;

● Toetab RS232 / TTL juhtimist hõlpsaks integreerimiseks.

1. Tooterakendused - C-riba ASE Lairiba valgusallika mikromoodul

● Optiliste komponentide testimine;

● Optilise side uurimis- ja arendustegevus;

● Fiiberoptiline andur.

Toode Üksikasjad

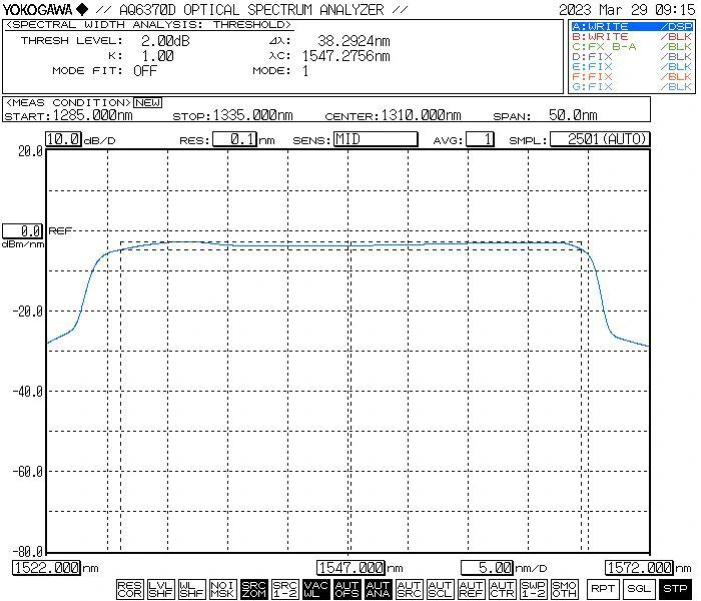

● Tüüpiline spekter

C-band ASE Broadband Light Source Micro-Module

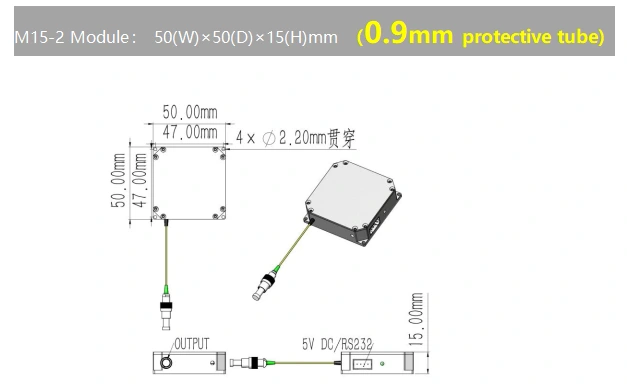

● Mõõtmed (mm): mikromoodul

C-band ASE Broadband Light Source Micro-Module

Operatsioon Sammud

Step1.Unpacking

Enne kokkupanekut kontrollige, kas kõik tarvikud on komplekteeritud.

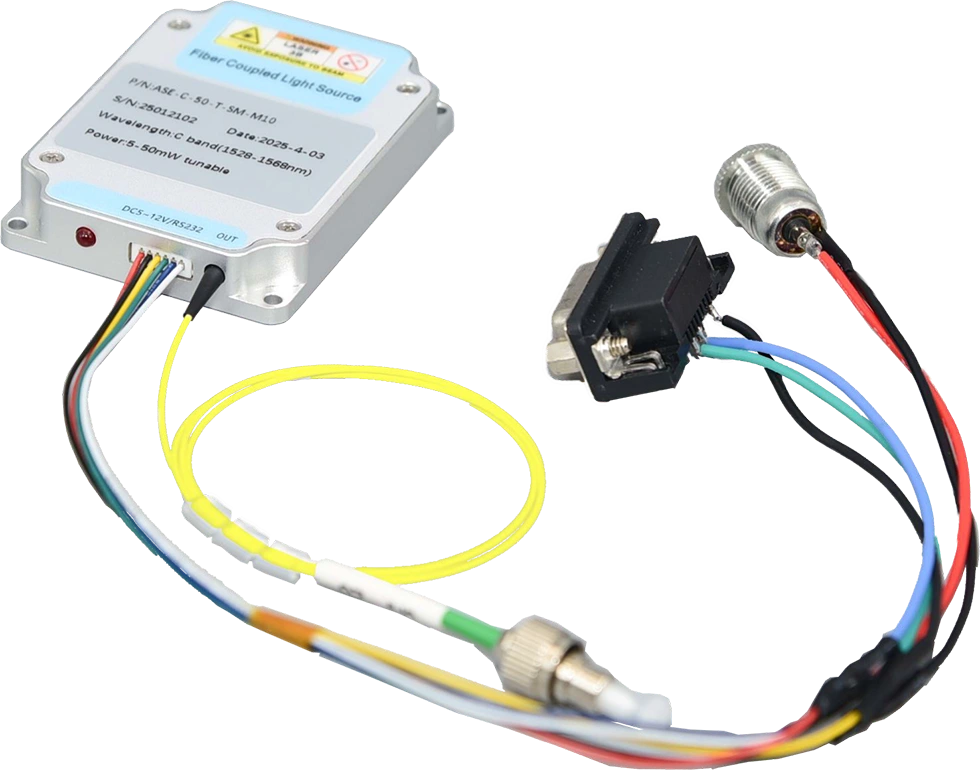

2. samm. Ühendage toide ja Fiber Patch Juhe

Lülitage toiteallikas sisse; ühendage valgusallika väljundport kasutades fiiberplaastri juhe.

C-band ASE Broadband Light Source Micro-Module

3. samm. Aktiveerige valgusallikas

Lülitage valgusallika toiteallikas sisse. Märkus. Selles etapis on töövool ja võimsus vastavad peremehe seatud parameetritele arvuti viimase seiskamise ajal; kui reguleerimine on vajalik, siis need seadeid saab muuta tarkvara kaudu. Hoiatus: see on rangelt keelatud kiudoptiliste pistikute ühendamiseks või lahtiühendamiseks, kui valgusallikas on aktiivne.

Setp4.Lülita välja

Pärast kasutamist ühendage toitejuhe lahti.

Tellimine teavet

Nimi

Lainepikkus

Väljundvõimsus

Kiu tüüp

Mõõtmed

ASE

-C

-XX

-MC

ASE valgusallikas

C: C-riba

10:10 mW

20:20 mW

50:50 mW

SM: SMF-28

MC: moodul

nt: ASE-C-20-SM-MC

(Tellimisinfo: C-band ASE lairiba valgusallika mikromoodul, 20mW väljundvõimsus, SM fiiber, mikromooduli pakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Vältige kiudühenduste sagedast ühendamist/lahutamist tolmu kogunemine ja otsapinna kahjustused.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Hoidke seadet kuivas, niiskusevabas keskkonnas.

2. Kvaliteedi tagamine ja müügijärgne teenindus – C-riba ASE Broadband Light Allikas mikromoodul

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
