760nm 10mW DFB Butterfly laserdiood

Sisukord

1. 760 nm kasutuselevõtt 10mW DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See on 760 nm spetsiaalne DFB laser, millel on 14PIN standardne liblikpakett, kesklainepikkus 760nm, lainepikkuse tolerants +/-1nm ja tüüpiline väljundvõimsus 10mW. Sisseehitatud TEC, termistor ja monitor PD, suurepärase lainepikkuse stabiilsusega pikaajaliseks stabiilseks tööks. On küll kasutatakse peamiselt hapniku tuvastamisel. Traat rangelt vastavalt tihvti määratlusele, TEC kontrolli all ning liigne kiudude painutamine, et tagada jõudlus ja kasutusiga.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant hästi (MQW) hajutatud tagasiside (DFB) laserid;

● Sisseehitatud TEC & optiline isolaator;

● Kõrge stabiilsus ja madal müratase;

● 14-pin tööstusharu standardne liblikapakett.

Tooterakendused

● Hapniku kontsentratsioon avastamine ja analüüs.

● Gaasitundlikud detektorid.

● Teadusuuringud ja Spektraalanalüüs.

Toote üksikasjad

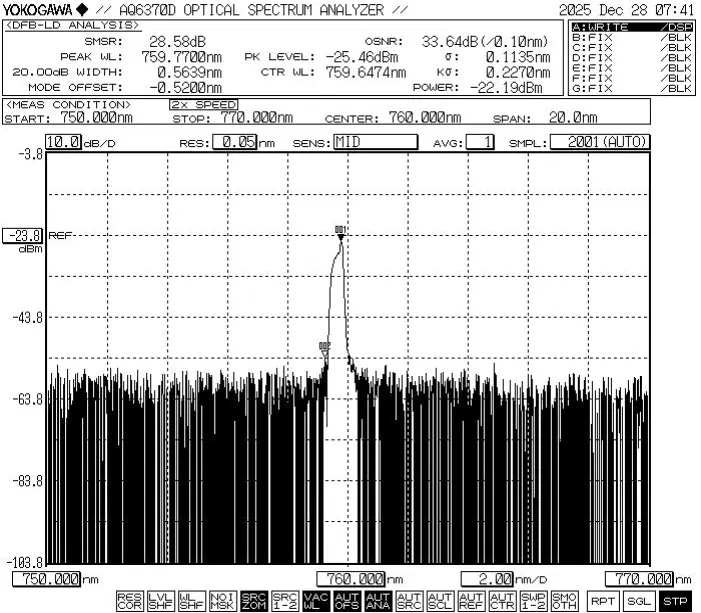

● Tüüpiline spekter: 760 nm, +/-1 nm WL tolerants.

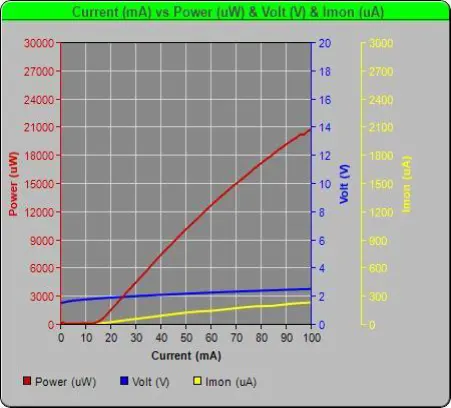

● PIV-760nm 10mW DFB Butterfly laserdiood

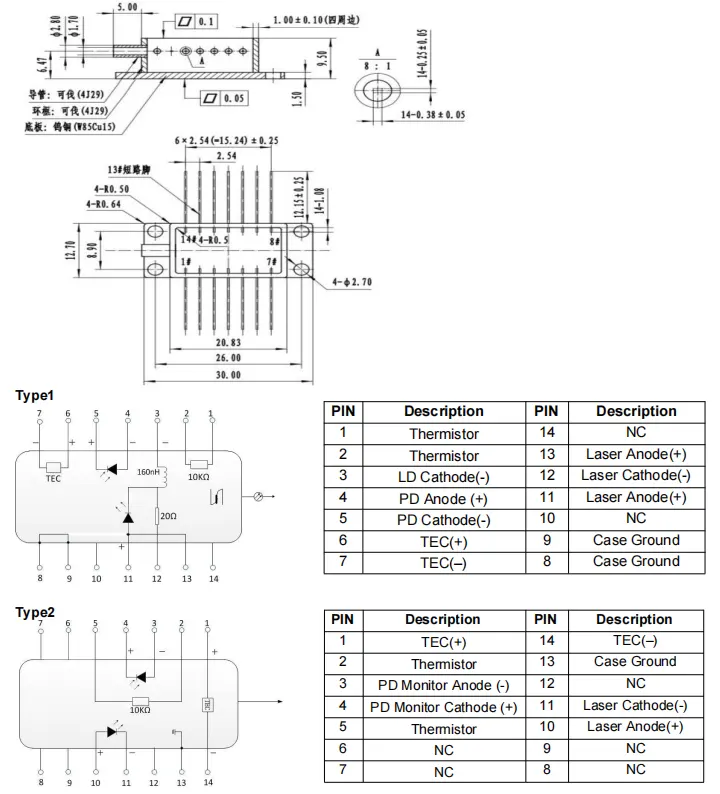

● Pakendi joonistamine ja pin-out

Tellimine teavet

nt: BFLD-D760-10SM-FA2

(Tellimisinfo: 760nm 10mW DFB Butterfly laserdiood, SM-ga fiiberops, FC/APC pistik, tüüp2 pistikupesa).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
