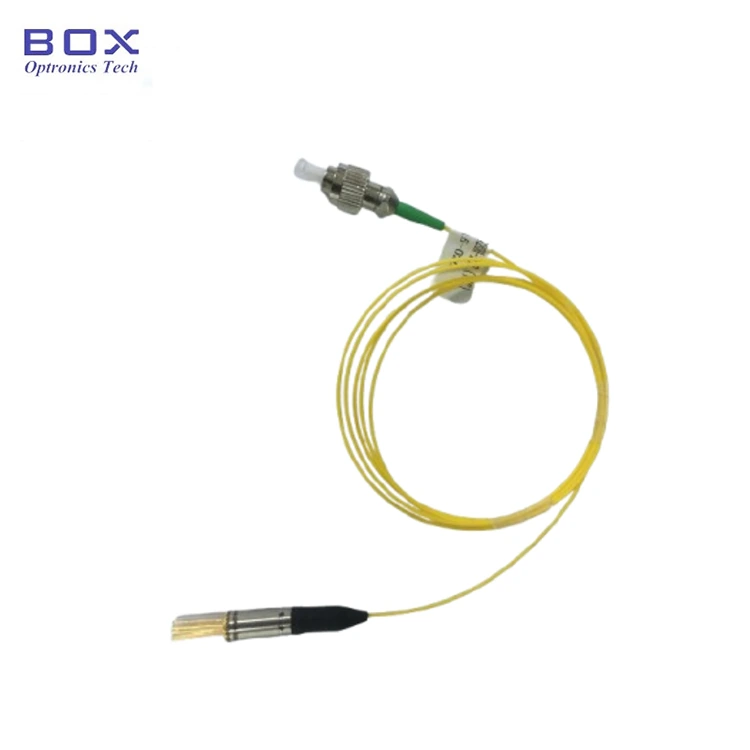

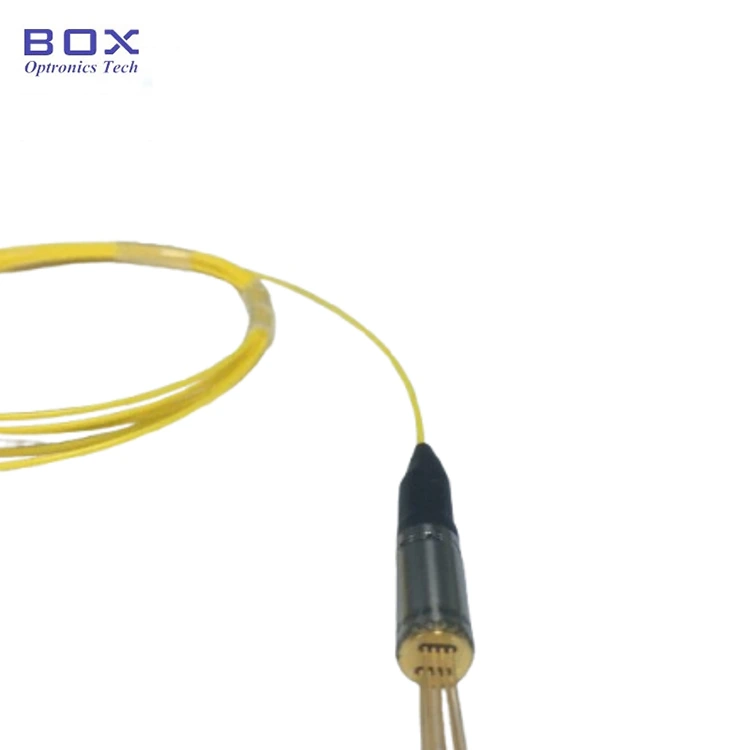

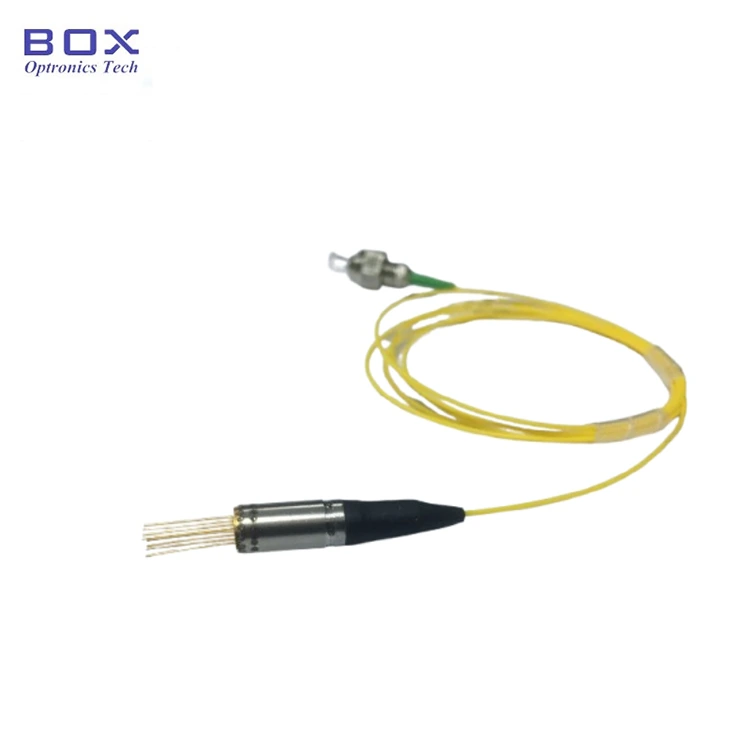

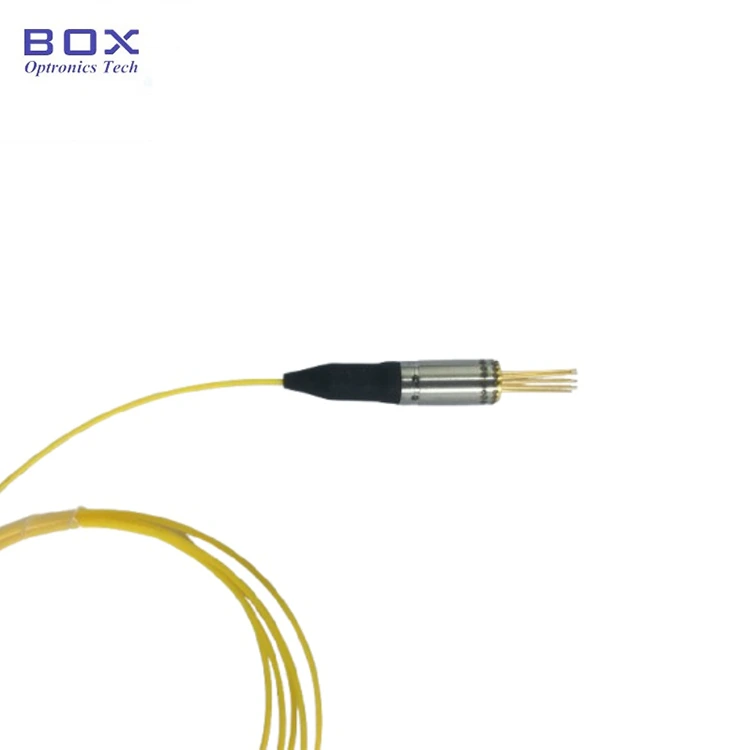

1550 nm kitsa joonelaiusega koaksiaalne DFB laser

Toote ülevaade – 1550 nm kitsa joonelaiusega koaksiaalne pigtailiga DFB laser

Box Optronicsi 1550 nm kitsa joonelaiusega koaksiaalne DFB laser on TEC-jahutusega hajutatud tagasiside laser, mis on loodud LiDAR-i kaugusmõõtmissüsteemide ja autonoomsete sõidurakenduste jaoks. Töötades kesklainepikkusel 1550 nm, annab see ühemoodilise kiu kaudu optilise väljundi ≥2 mW ja spektraalse joonelaiuse ≤500 kHz, mõõdetuna iseheterodüünmeetodil. Laser integreerib termoelektrilise jahuti (TEC), termistori, InGaAs PIN-monitori fotodioodi ja optilise isolaatori kompaktses koaksiaalpaketis koos FC/APC või SC/APCfiber patsiga.

Põhiomadused -1550 nm kitsa joonelaiusega koaksiaalne pigtailiga DFB laser

· Keskmise lainepikkus: 1550 nm, WL tolerants +/-3 nm

· Kitsa spektri joonelaius: ≤500 kHz (iseheterodüüni mõõtmismeetod)

· Optiline väljundvõimsus: minimaalselt 2 mW (SM kiudväljund)

· Sisseehitatud optiline isolaator: ≥30 dB isolatsioon

· Integreeritud termoelektriline jahuti (TEC) ja termistor

· Sisseehitatud InGaAs PIN-monitori fotodiood

· Madal müratase, vähese moonutusega töö

· Kõrge töökindlus ja pikk kasutusiga

Tüüpilised kasutusalad -1550 nm kitsa joonelaiusega koaksiaalne DFB laser

· FMCW LiDAR-süsteemid autonoomse juhtimise ja ADAS-i jaoks

· Koherentne LiDAR samaaegseks vahemiku ja kiiruse mõõtmiseks

· LiDAR-süsteemid 3D-kujundamiseks ja autonoomseks navigeerimiseks

· Tööstuslikud LiDAR-süsteemid robootika, AGV-navigatsiooni ja automatiseerimise jaoks

· Koherentsed optilise side testimissüsteemid ja optilised mõõteseadmed

· Hajutatud fiiberoptilised andursüsteemid

· Optilise sageduspiirkonna reflektomeetria (OFDR)

· Fotoonikauuringud ja laboratoorsed sidustuvastuse katsed

· OEM-i integreerimine LiDAR-i moodulitesse, autoanduritesse ja tööstuslikesse anduriseadmetesse

Toote spetsifikatsioonid -1550 nm kitsa joonelaiusega koaksiaalne pigtailiga DFB laser

Absoluutsed maksimaalsed hinnangud (Tc = 25 °C)

Optilis-elektrilised omadused (Tc = 25°C)

TEC ja termistori karakteristikud

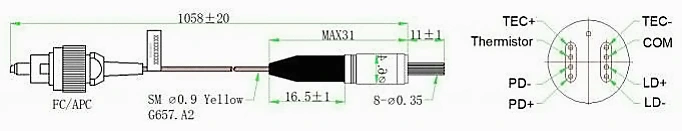

Pakendi ja PIN-koodi määratlus

Pakendi tüüp: koaksiaalne hermeetiline pakett TEC-ga

Sisseehitatud komponendid: optiline isolaator, termoelektriline jahuti (TEC), termistor, InGaAs PIN-monitori fotodiood

Tellimisinfo -1550nm kitsa joonelaiusega koaksiaalne pigtail-DFB laser

Mudelnomenklatuur

BLD – X XX XX X - X XX (XX)

Näide: BLD-ND5502H-IFA(TEC)

Andmeleht – 1550 nm kitsa joonelaiusega koaksiaalne DFB laser

Andmeleht

Korduma kippuvad küsimused (KKK)

K: Mida tähendab "kitsas joonelaius" ja miks on see LiDAR-i jaoks oluline?

V: Spektri joonelaius viitab laseri optilise sagedusspektri laiusele. See laser tagab joonelaiuse < 500 kHz, mõõdetuna iseheterodüünmeetodil. Kitsam joonelaius annab üldiselt pikema koherentsuse pikkuse, mis on oluline koherentsete tuvastamistehnikate (nt FMCW LiDAR) jaoks.

FMCW LiDAR süsteemides segavad edastatavad ja peegelduvad optilised signaalid vahemiku ja kiiruse mõõtmiseks kasutatava löögisignaali genereerimiseks. Kitsa joonelaiusega laser aitab säilitada koherentsust, vähendada faasimüra ja parandada mõõtmistundlikkust pikamaa ja kõrge eraldusvõimega rakendustes.

K: Mis vahe on sellel koaksiaalsel kitsa joonelaiusega laseril ja liblikas pakitud DFB laseril?

V: Peamine erinevus on pakendi vormitegur. See toode kasutab kompaktset koaksiaalpaketti integreeritud TEC-i, termistori, monitori fotodioodi ja optilise isolaatoriga, mis muudab selle sobilikuks piiratud ruumiliste LiDAR-moodulite ja kiudühendusega OEM-integratsiooniga.

Liblikpakendatud DFB laserid pakuvad tavaliselt rohkem elektrilisi liideseid ja suuremat paindlikkust laborisüsteemide, telekommunikatsiooniseadmete ja rakenduste jaoks, mis nõuavad kohandatud soojus- või elektrikonstruktsioone.

Sobiv pakett sõltub süsteeminõuetest, sealhulgas suurusest, soojusjuhtimisest, elektriliidest ja integreerimismeetodist.

K: Kas 1550 nm lainepikkus on autotööstuse LiDAR-i jaoks silmadele ohutu?

V: 1550 nm lainepikkuse piirkonda peetakse LiDAR-rakenduste jaoks üldiselt silmadele ohutumaks võrreldes lühemate lainepikkustega, näiteks 905 nm. Umbes 1550 nm juures vähendab neeldumine silma eesmiste struktuuride poolt märkimisväärselt võrkkesta kokkupuudet, võimaldades LiDAR-süsteemidel saavutada kehtivate laserohutusstandardite kohaselt kõrgemad lubatud optilise võimsuse tasemed.

Lõplik silmade ohutuse klassifikatsioon sõltub kogu süsteemi ülesehitusest, sealhulgas väljundvõimsusest, valgusvihu lahknemisest, modulatsioonivormingust, kokkupuute kestusest ja vastavusest sellistele standarditele nagu IEC 60825.

K: Mis on minimaalne tellimuse kogus (MOQ)?

V: MOQ on 2 tk.
