1550nm DFB 100KHz BTF kitsa joonelaiusega laser

Sisukord

1. 1550 nm sissejuhatus DFB 100KHz BTF kitsa joonelaiusega laser

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

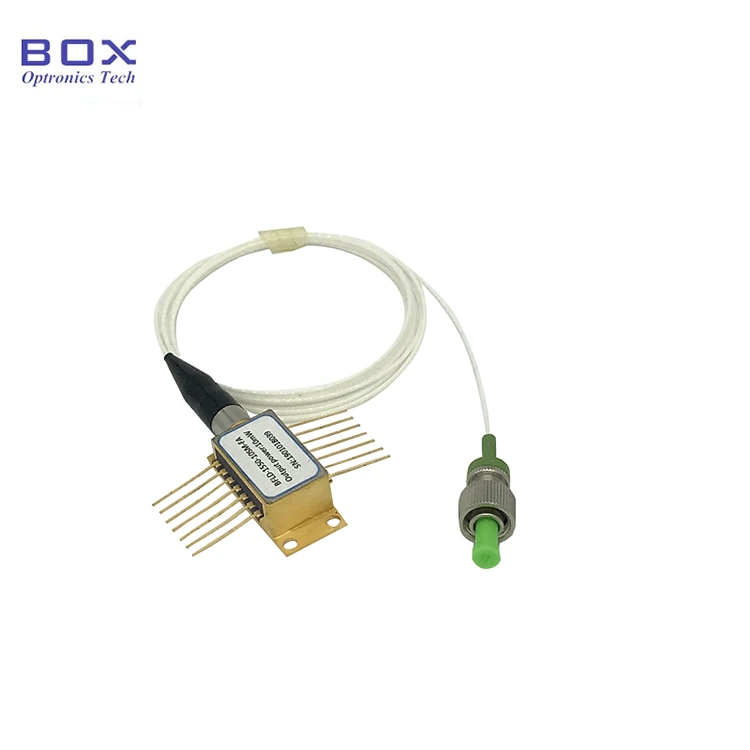

Toote tutvustus

1550 nm DFB 100 kHz BTF kitsa joonelaiusega laser on mõeldud ülitäpsetele rakendustele, mis nõuavad ülistabiilset kitsasriba valgusallikad. Sellel laseril, mis töötab lainepikkusel 1550 nm, on <100 kHz liinilaius, >50mW väljundvõimsus. See sobib ideaalselt WDM-i (lainepikkuse rajoon Multipleksimissüsteemid, fiiberoptilised andurid ja katseseadmed, mis nõuavad madalat joonelaius ja kõrge spektripuhtus. Töötamisel kiirgab see seade a kõrge intensiivsusega laserkiir. Ärge vaadake otse kiu otsapinda; tegemas see võib põhjustada silmakahjustusi.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant hästi (MQW);

● Kõrge väljundvõimsus >50mW;

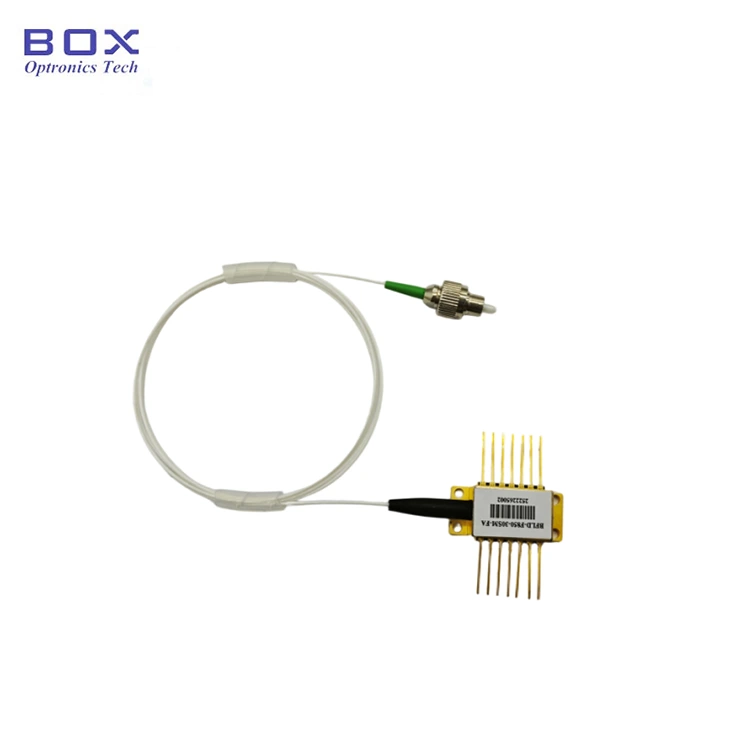

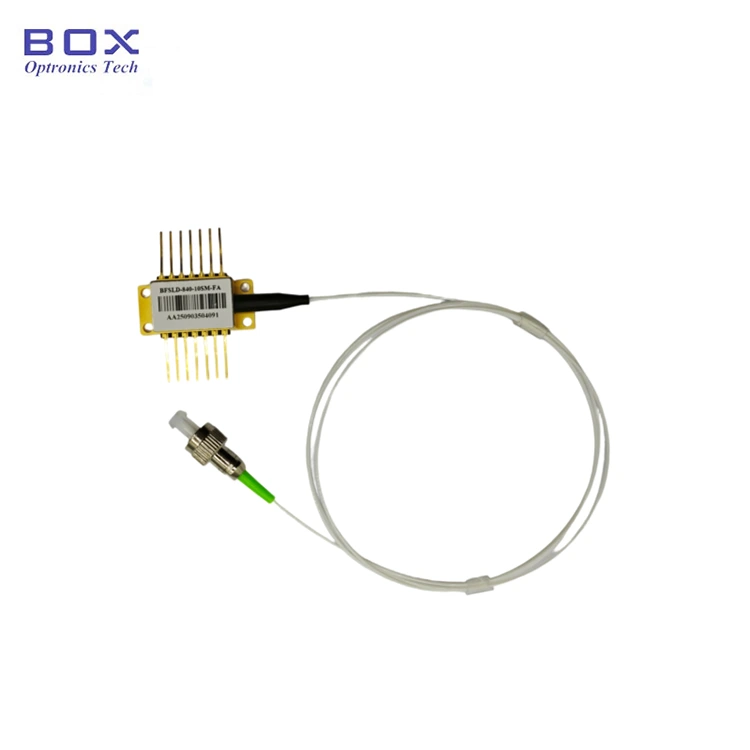

● 14-pin BTF-pakett koos TEC-i, termistori ja optiline isolaator.

Tooterakendused

● Lidar;

● Labor kitsas joonelaiuse valgusallikad ja optiline test;

● Optiline kiud side;

● Kiudoptiline andur.

Toode Üksikasjad

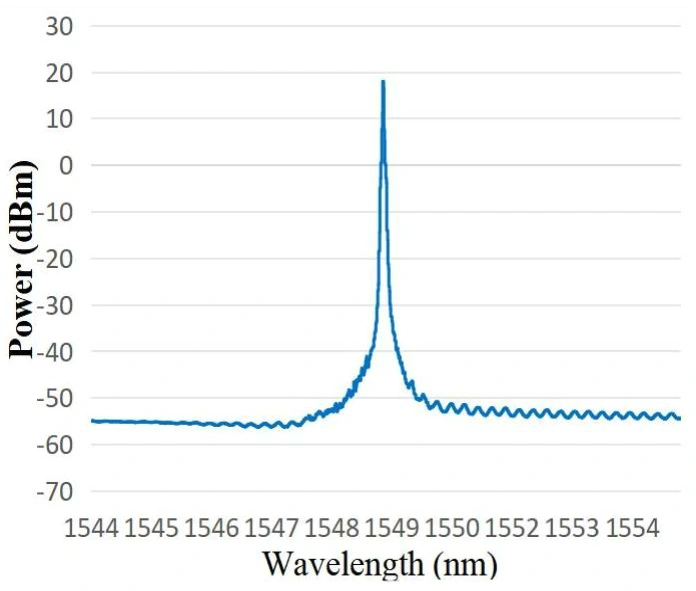

● Tüüpiline spekter: 1549,38 nm, WL tolerants võib olla 1550+/-2 nm.

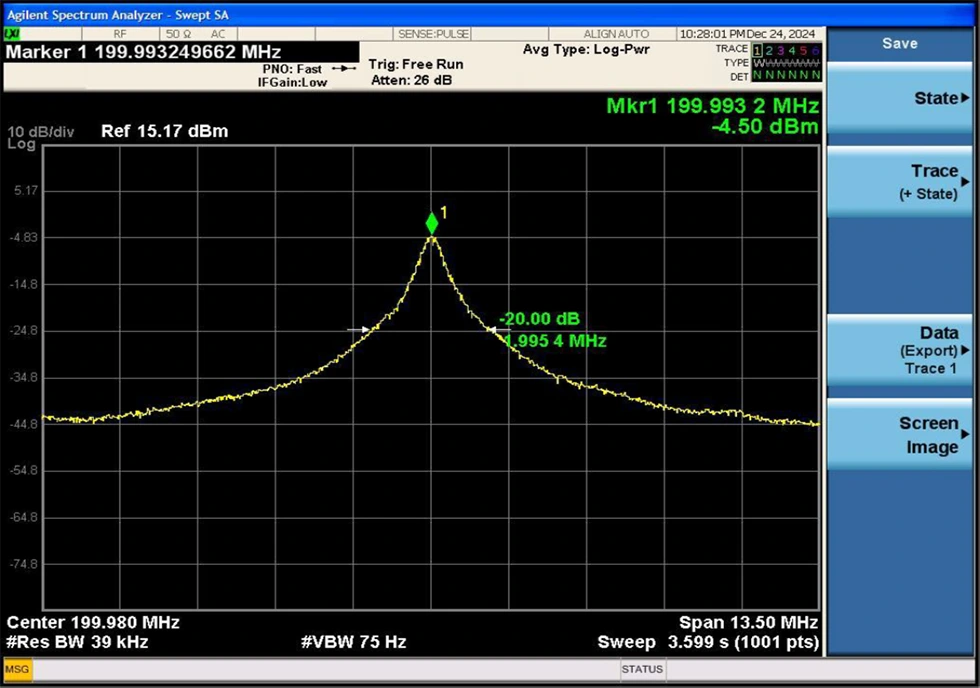

● Tüüpiline joonelaius: 3 dB spektraalne joonelaius <100 KHz (võrdne 20 dB joonelaius / 20)

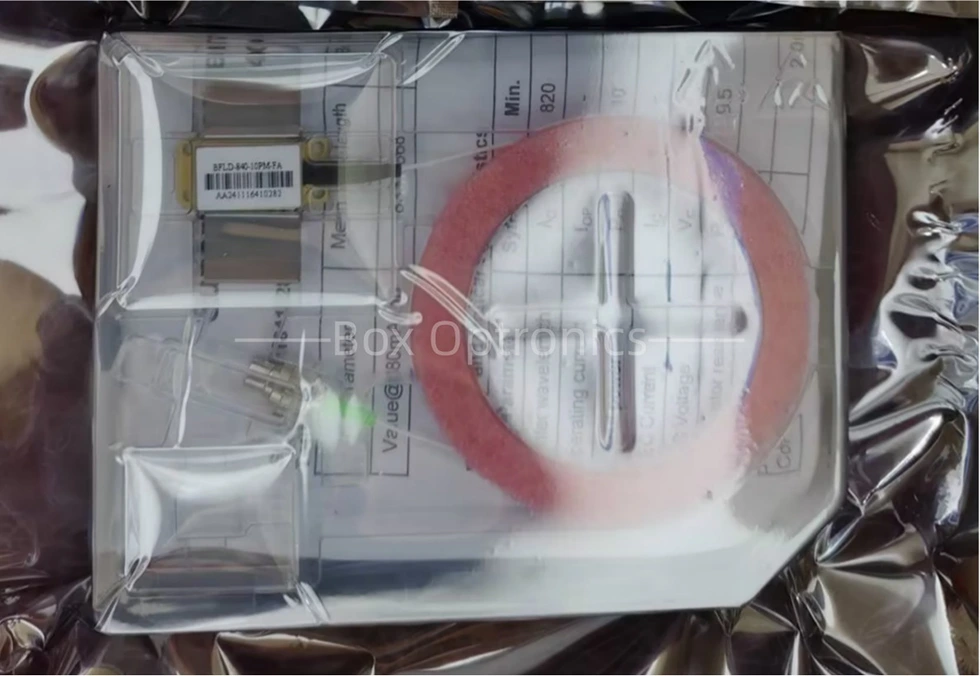

● Pakkimise näide

*Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).

Tellimisinfo

nt: BNLD-1550-11HSM-FA2

(Tellimisinfo: 1550nm DFB 100KHz BTF kitsa joonelaiusega laser, 100mW väljundvõimsus, SM-kiuga, FC/APC-pistikuga, tüüp2-pistikuga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Kontrollige toote tööahela stabiilsust, et vältida impulssvooludest põhjustatud kahjustused.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
