1030nm 200mW 100kHz DFB Butterfly laserdiood

Sisukord

1. 1030 nm sissejuhatus 200mW 100KHz DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

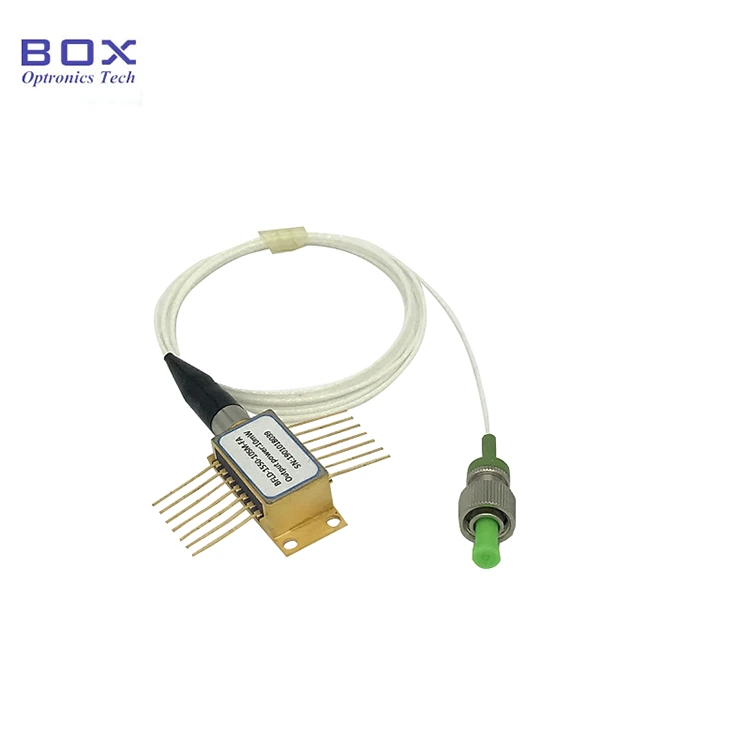

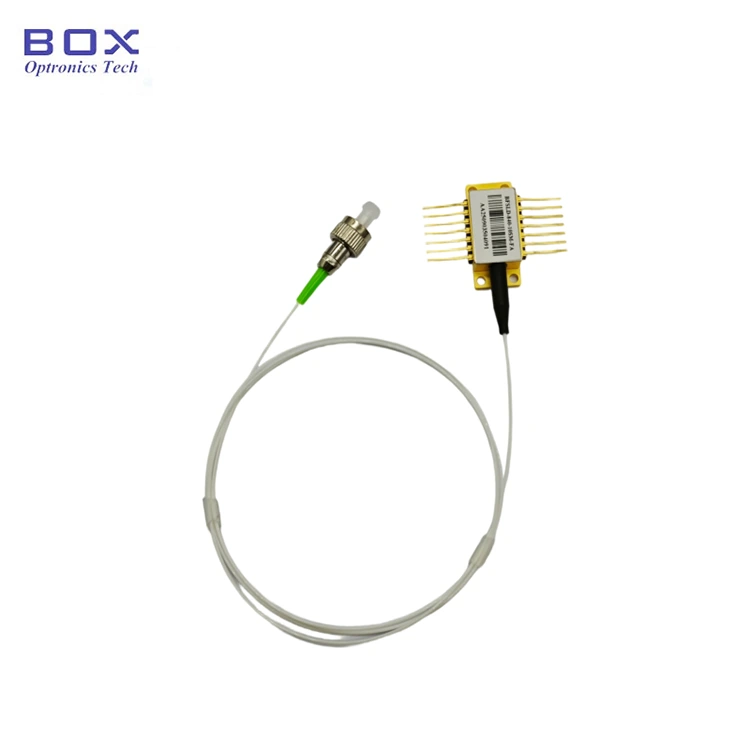

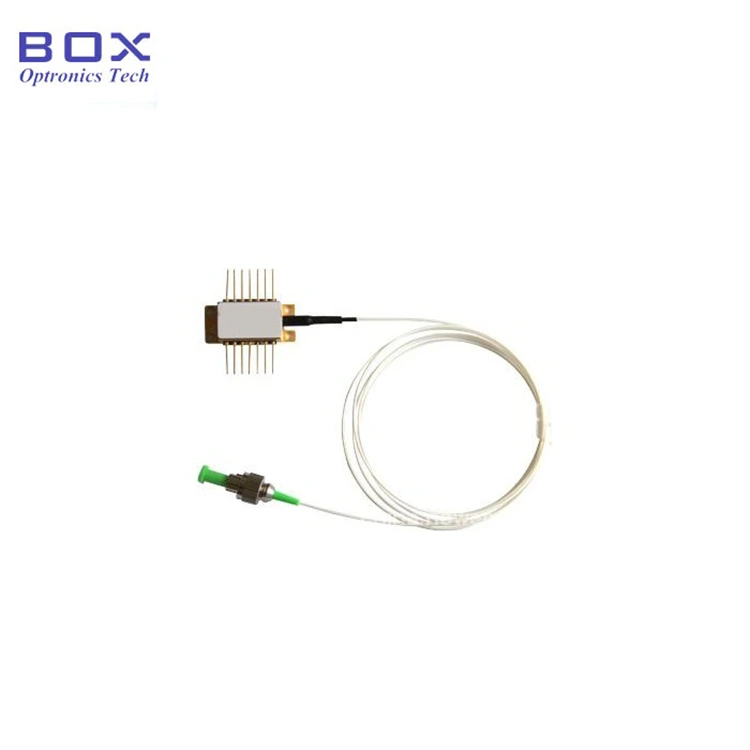

See on 1030nm 200mW 100kHz DFB Butterfly Laser Diood, +/-2nm lainepikkuse tolerantsiga, 14-kontaktiline standardne liblikpakett, ja PM980 kiud. Sellel on suur väljundvõimsus ja kitsas liinilaius ühendab TEC-i ja termistori. Sobib optiliseks tuvastuseks ja pildistamiseks. Palun kasutage seda ESD kaitse all.

Toode Tehnilised andmed

Toote omadused

● PM980 kiust pats;

● 200mW suur väljundvõimsus;

● Alla 100 kHz kitsas joonelaius;

● 14-pin BTF pakett koos TEC, termistori ja Jälgige PD-d.

Tooterakendused

● Lidar;

● Fiiberoptiline andur;

● Spektroskoopia;

● Laserite seemneallikas.

Toode Üksikasjad

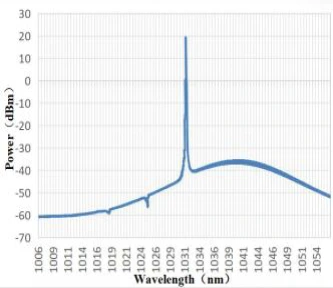

● Tüüpiline spekter: 1030 nm, +/-2 nm lainepikkuse tolerants.

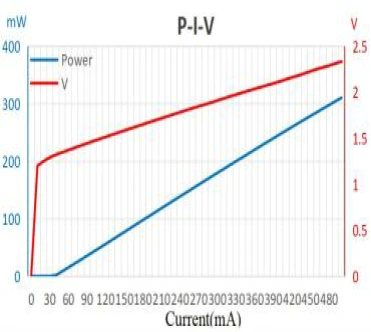

● PIV-1030nm 200mW 100KHz DFB Butterfly laserdiood

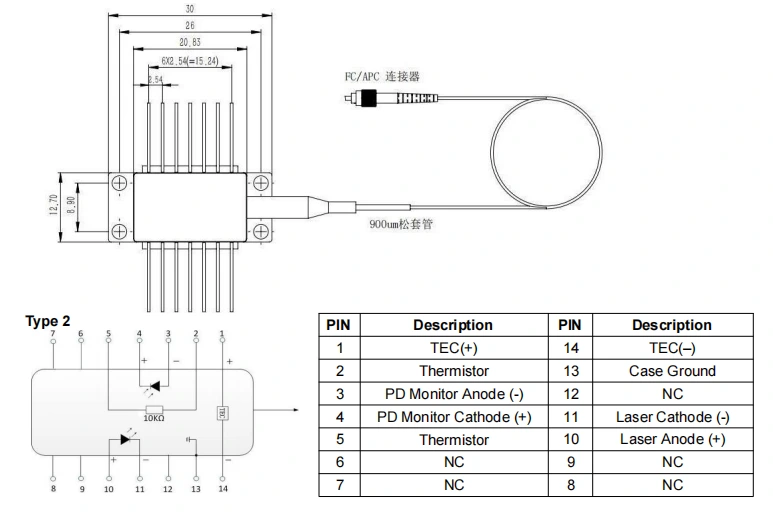

● Pakendi joonis ja PIN-väljundi definitsioon (ühik: mm) - 1030 nm 200 mW 100 kHz DFB Butterfly laserdiood

● KKK

(1) Kas voolu reguleerimisega on võimalik lainepikkust muuta? Mis on vahemik?

-- Jah. Praegune lainepikkuste koefitsient on 0,01 nm/mA ja temperatuuri lainepikkuste koefitsient on 0,1 nm/℃. WL-i reguleeritav vahemik on umbes ~keskmine WL+/- 1 nm.

(2) Mis on patsi pikkus?

--1,2+/-0,1 meetrit.

(3) Mis on võimsuse reguleerimise vahemik?

--10-100%

Tellimine teavet

nt: BNLD-1030-2HPM-FA

(Tellimisinfo: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, PM980 kiu, FC/APC pistiku, pumba tihvtiga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Laserkiirguse oht: kui seade töötab, kiirgab see suure intensiivsusega laserkiirt. Ärge vaadake otse kiu otsapinnale, kuna see võib põhjustada silmavigastusi.

● ESD kaitse: see seade on elektrostaatiliselt tundlik. Seetõttu peavad olema ranged antistaatilised kaitsemeetmed pakendamisel, transportimisel ja kasutamisel järgida. Lisaks ettevaatusabinõud tuleks võtta, et vältida toitepingeid, kuna see võib põhjustada selle tegematajätmist seadme püsivate kahjustuste korral (nt tagage seadme nõuetekohane maandus ja kandke antistaatilist randmerihma).

● Fiber ja seadme käsitsemine: optiline kiud on haprad. Ärge tõmmake seadet kiudu kasutades. Sisestades või seadet pesast eemaldades ärge avaldage sellele survet ega tõmmake seda ümbris seadme korpuse tagaosas. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka kiudpistikut tõstetakse üheaegselt paigaldamise või eemaldamise ajal.

● Nõuded tihvtide jootmisele: kui tihvtid tuleb jootma, jootmistemperatuur ei tohi ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Pöörake erilist tähelepanu järgnev: jootmise ajal peab seade olema vooluta olekus ja jootekolb peab olema korralikult maandatud.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
