1550 nm 3 kHz ülikitsa joonelaiusega kiudlaser

Sisukord

1. Sissejuhatus 1550 nm 3 kHz ülikitsa joonelaiusega kiudlaser

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

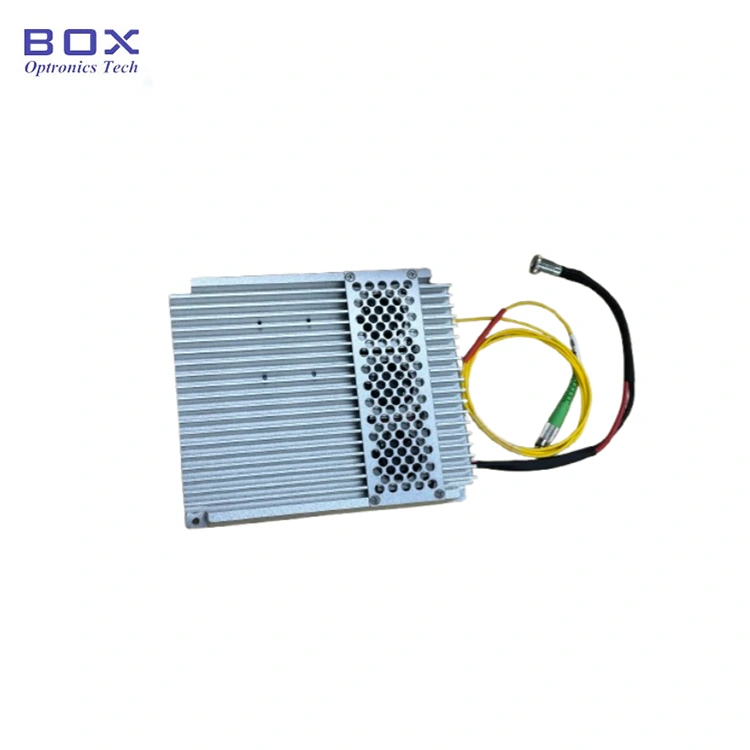

See on 1550 nm 3 kHz ülikitsas joonelaiusega kiud Laser, mis kasutab erbiumiga legeeritud fiiberkiust DFB laserõõnsuste struktuuri, CW väljundiga võimsus 50/100/200/500/1000mW valikuline, 3dB ribalaius alla 3kHz, lainepikkus stabiilne ilma režiimi hüppamiseta. See toetab laua- ja modulaarseid konfiguratsioone RS232 sideliidese ja süsteemi jälgimise tarkvaraga integratsiooni. Sobib hajutatud anduriks ja nii edasi.

Toode Tehnilised andmed

Toote omadused

● Spektraalne joonelaius ≤3 KHz;

● Kõik kiudained DFB resonantsõõnsus;

● Lainepikkus stabiilne ilma režiimi hüppamiseta;

● DB9 Naiste (RS232) side lihtsaks integreerimiseks.

Tooterakendused

● LiDAR;

● Akustiline andurid, hüdrofonid;

● Fiber Optiline hajutatud andur.

Toote üksikasjad

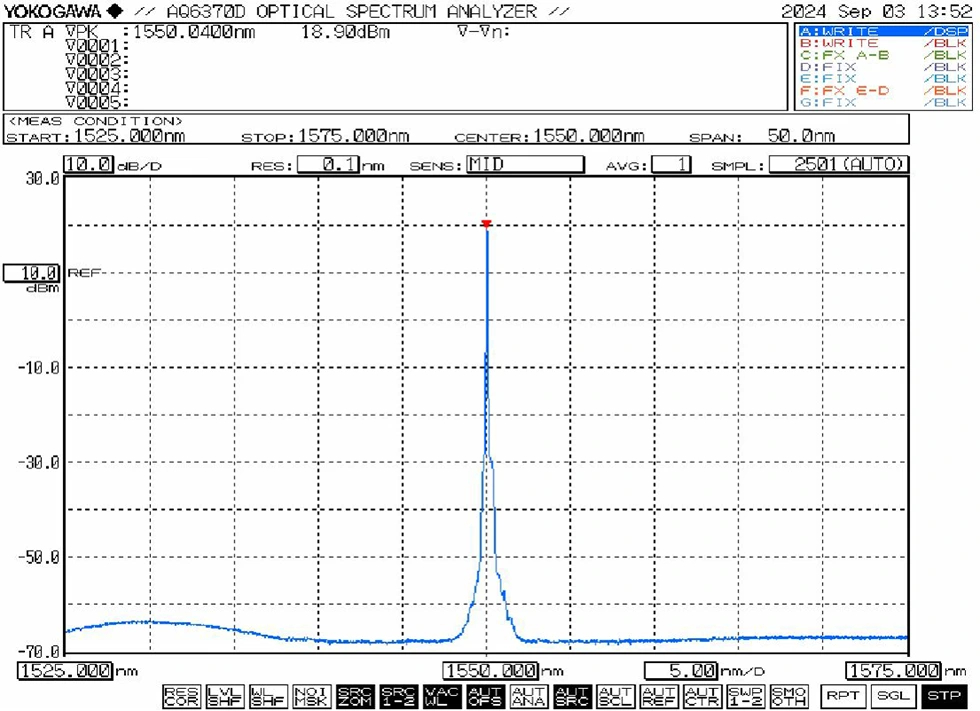

● Tüüpiline spekter: 1550 nm

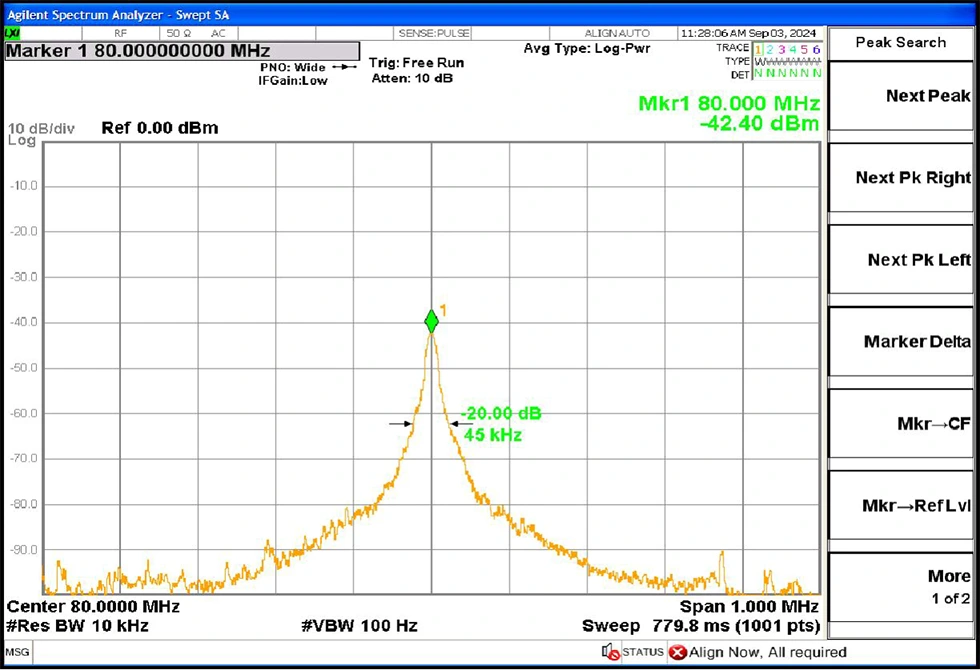

● Tüüpiline joonelaius: 3 dB spektraalne joonelaius ≤ 3 KHz (võrdne 20 dB joonelaiusega / 20)

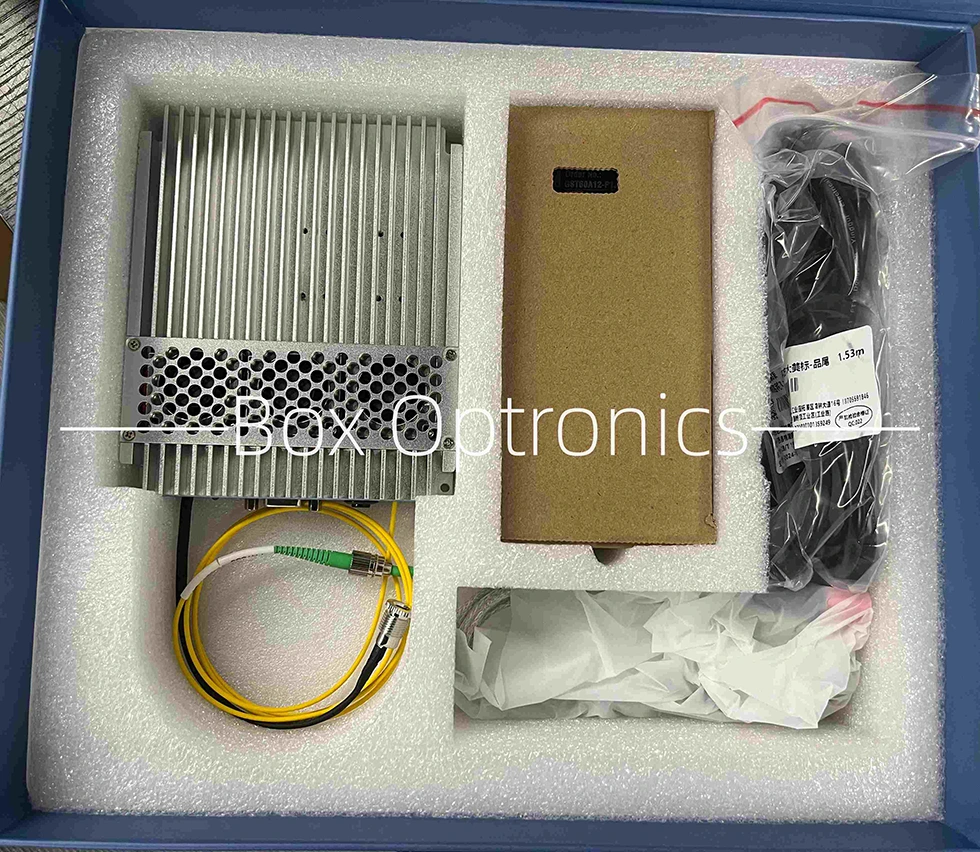

● Pakendi näide

Operatsioon Sammud

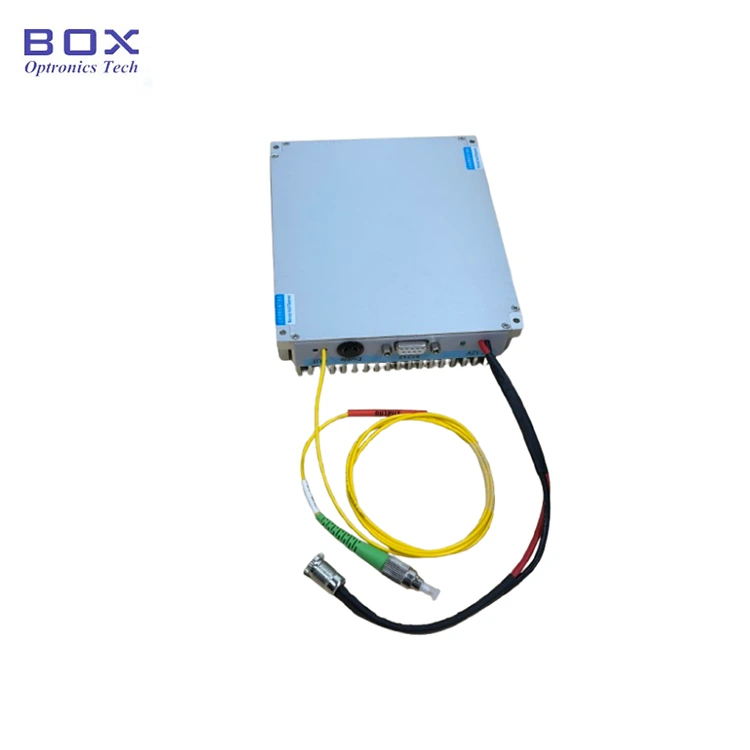

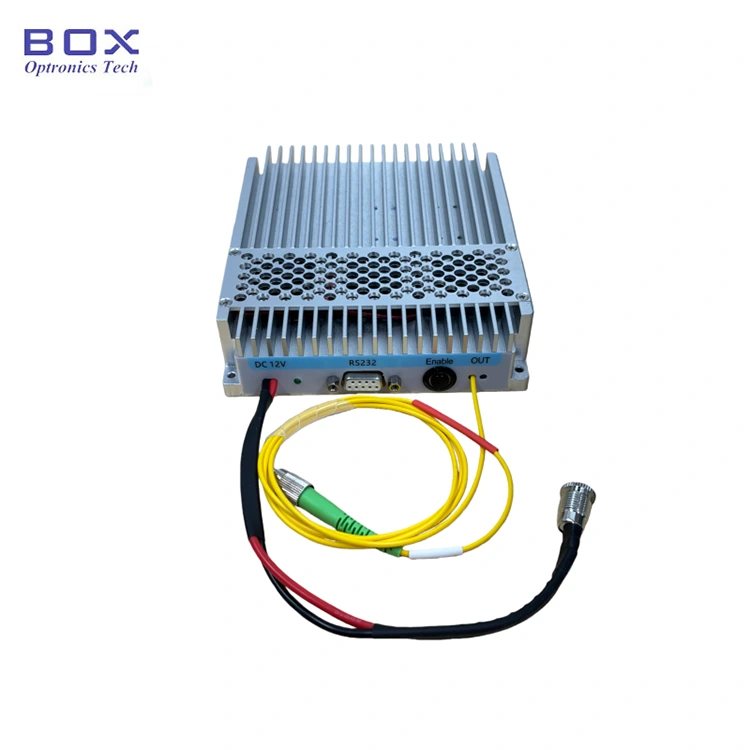

1. Välimus: moodul sisaldab toitepistikut, toiteindikaatorit, RS232 sideliides, väljundi aktiveerimise lüliti ja laserväljundi kiudport.

2. Võimsus Toiteallikas: toiteport kasutab standardset DC5,5 × 2,1 mm liidest. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. U-kujuline konnektori toitekaabel lüliti toiteallikaga ühendamiseks on saadaval nõuda ostu ajal.

3.Ühendamine fiiberoptiline hüppaja: eemaldage tolmukork kiudühendust, kontrollige otspinda saastumise või kahjustuste suhtes ja veenduge puhtus enne ühendamist teiste kiudseadmete või katseseadmetega. Sest suure võimsusega mudelite puhul on soovitatav kasutada fusiooniliitmist.

4.Ühendamine Moodul hostarvutisse: kasutage kaasasolevat USB-RS232 jadaandmekaabel mooduli ühendamiseks arvutiga. Installige spetsiaalne jadadraiver (tootja poolt pakutav), et võimaldada sidet. Ilma draiverita ei saa hosttarkvara mooduliga ühendust luua.

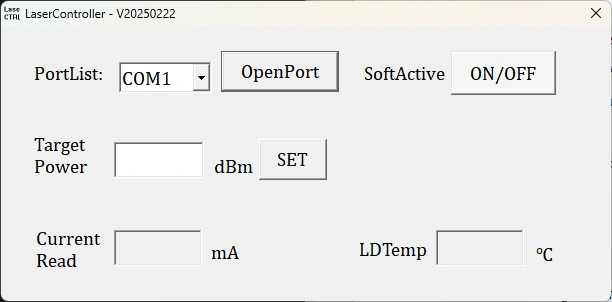

5. Tarkvara: hostitarkvara võimaldab väljundvõimsuse reguleerimine ja laserväljundi juhtimine "SoftActive" nupp. Tarkvara kuvab seadistatud pumba voolu, väljundi võimsuse ja temperatuuri jälgimise olek.

6. Parameetrite mälu: Seaded ja tarkvara kaudu konfigureeritud olek salvestatakse automaatselt moodulisse sisemälu. Kui parameetrid seda ei tee, pole hostarvuti ühendust vaja vaja modifikatsiooni.

Tellimine teavet

nt: NLFL-1550-50-T-SM-M

(Tellimisinfo: 1550nm 3kHz ultrakitsas joonelaiusega fiiberlaser, 50mW väljundvõimsus, reguleeritav võimsus, SM kiud, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 15 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

1. Kasutamine ja hooldus – 1550 nm 3 kHz ülikitsas joonelaius Fiber Laser

● Vältige fiiberpistikute sagedast ühendamist/lahtiühendamist tolmu kogunemine ja otsapinna kahjustused.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Hoidke seadet kuivas, niiskusevabas keskkonnas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
