1310nm DFB 100KHz BTF kitsa joonelaiusega laser

Sisukord

1. 1310 nm sissejuhatus DFB 100KHz BTF kitsa joonelaiusega laser

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

1310 nm DFB 100 kHz BTF kitsa joonelaiusega laser on suure jõudlusega laser, mis on mõeldud kasutamiseks Lidaris, tuuleradaris, optilises kiudude tuvastamine ja sidus suhtlus. Sellel on väljundvõimsus kuni 100 mW, 3 dB ribalaius alla 100 kHz ja madal lävivool. Valikuline SM/PM-kiuga, laia töötemperatuuri ja kõrge töökindlusega. Kasutage ESD kaitse all ja kontrollige ajami voolu ja temperatuuri rangelt ja vältige ülevoolukahjustusi.

Toode Tehnilised andmed

Toote omadused

● SMF-28e või PM1310 pats;

● Väljundvõimsus >100mW

● Kitsas liinilaius <100KHz;

● 14-pin BTF-pakett TEC-iga, optiline isolaator, ja jälgida PD-d.

Tooterakendused

● Lidar;

● Tuuleradar;

● Optiliste kiudude tuvastamine;

● Sidus suhtlus.

Toode Üksikasjad

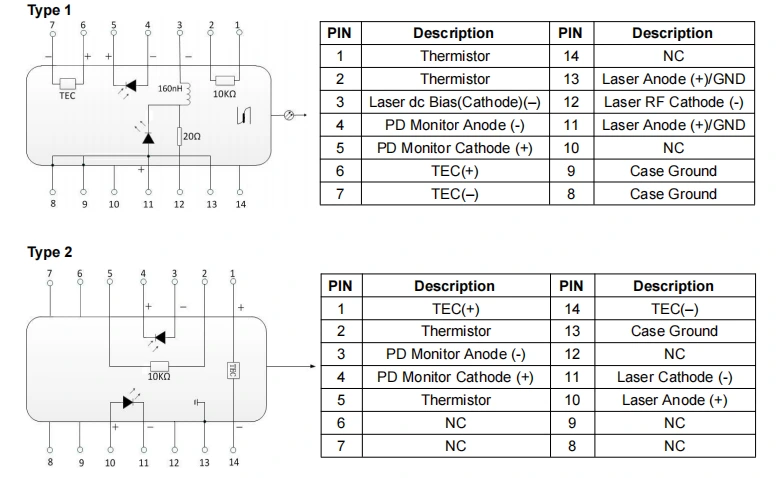

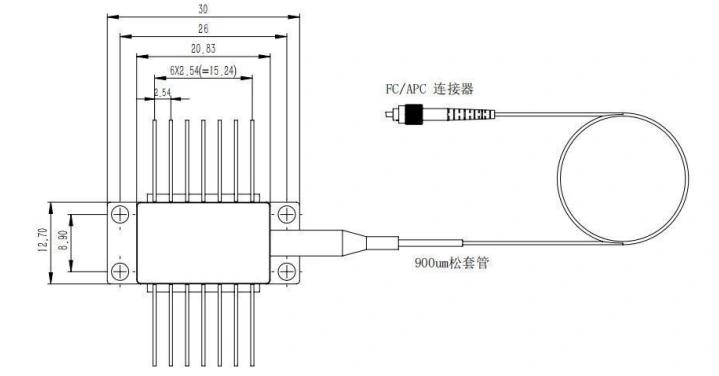

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1310 nm DFB 100 kHz BTF kitsa joonelaiusega laser

● KKK

(1) Kas voolu reguleerimisega on võimalik lainepikkust muuta? Mis on vahemik?

-- Jah. Praegune lainepikkuste koefitsient on 0,01 nm/mA ja temperatuuri lainepikkuste koefitsient on 0,1 nm/℃. WL-i reguleeritav vahemik on umbes ~keskmine WL+/- 1 nm

(2) Mis on joone laius? Kas esitate normaalse joonelaiuse LD?

--3 dB liini laius on alla 100 kHz. MHz-taseme LD on saadaval.

(3) Mis on võimsuse reguleerimise vahemik?

--10-100%

(4) Kas pakute kaitsvat kiudtoru ja kiudühendust?

-- Jah. 900um lahtine toru ja FC/APC, SC/APC või muud pistikud on valikuline.

Tellimine teavet

nt: BNLD-1310-11HPM-FA

(Tellimisinfo: 1310nm DFB 100KHz BTF kitsa joone laiusega laser, 100mW väljundvõimsus, PM-kiuga, FC/APC-pistikuga, 1. tüüpi pistikupesaga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, nagu see võib kiipi kahjustada. Selle asemel lülitage seade sisse praegusel tasemel kiibi läve lähedale ja seejärel suurendage voolu järk-järgult väikeseks sammuga, kuni saavutatakse soovitud tase.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
