1550 nm DFB 40 mW suure võimsusega liblikaser

Sisukord

1. 1550 nm sissejuhatus DFB 40mW suure võimsusega liblikaser

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Pakendi üksikasjad

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. KKK

Toote tutvustus

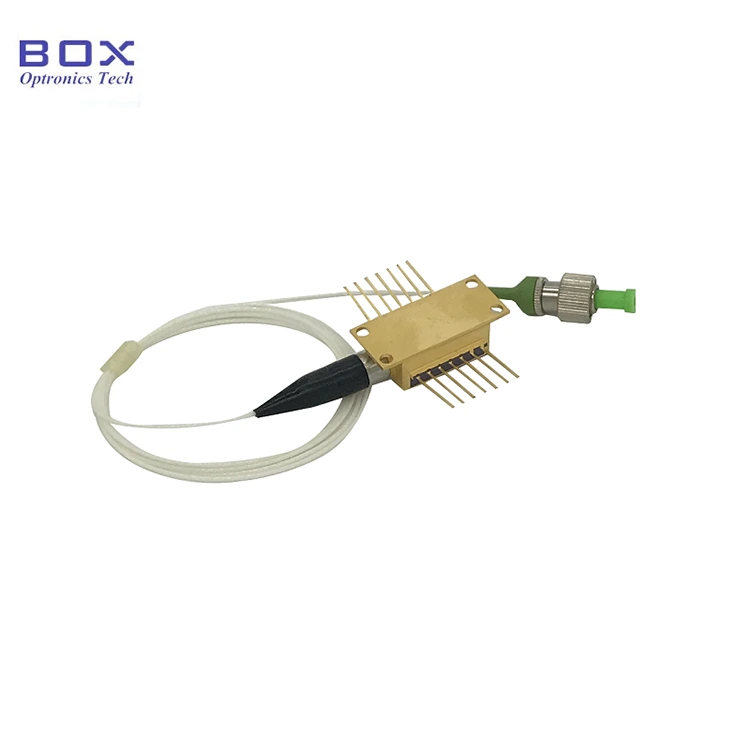

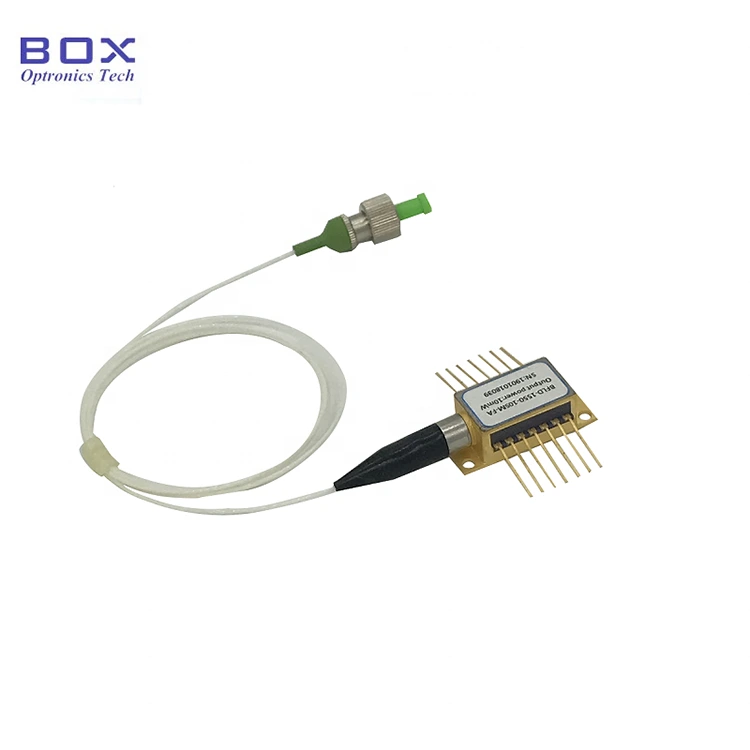

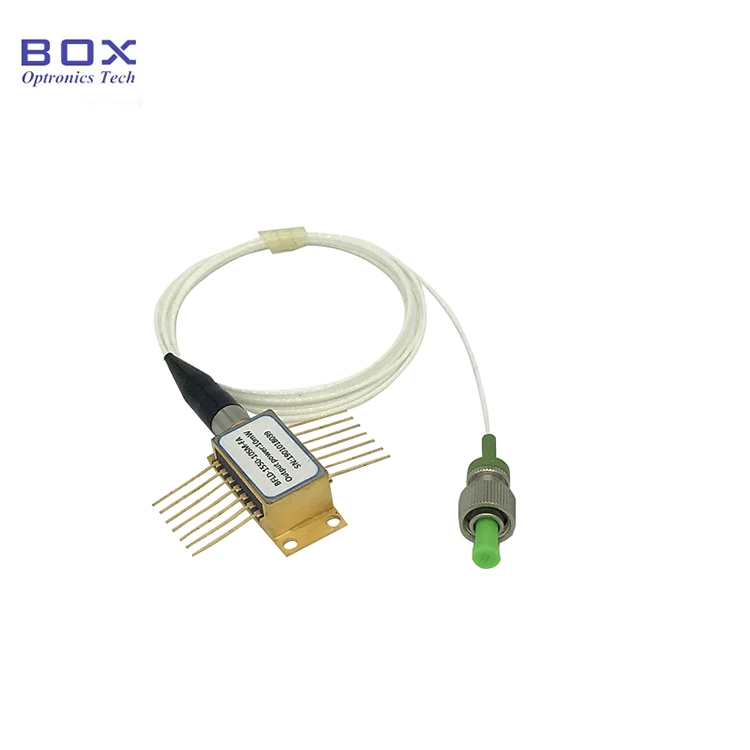

See on 1550 nm DFB 40 mW suure võimsusega liblikaser, sisseehitatud TEC, monitor PD ja termistor. Sellel on stabiilne lainepikkus, 40 mW väljundvõimsus ja madal lävivool. Valikuline SM/PM kiuga, lai töötemperatuur ja kõrge töökindlus, sobib kiudkommunikatsiooniks, optilised instrumendid ja kiudude tuvastamine. Palun kontrolli ajami voolu ja temperatuuri rangelt ja vältige ülevoolukahjustusi.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant kaevu (MQW) hajutatud tagasiside (DFB) laserid;

● SM-kiust või PM-kiust pats;

● Väljundvõimsus 40mW;

● 14-pin BTF pakett koos TEC ja Monitor PD-ga.

Tooterakendused

● Optiline kiud side;

● Optiliste kiudude tuvastamine;

● Optiliste seadmete testimine.

Toode Üksikasjad

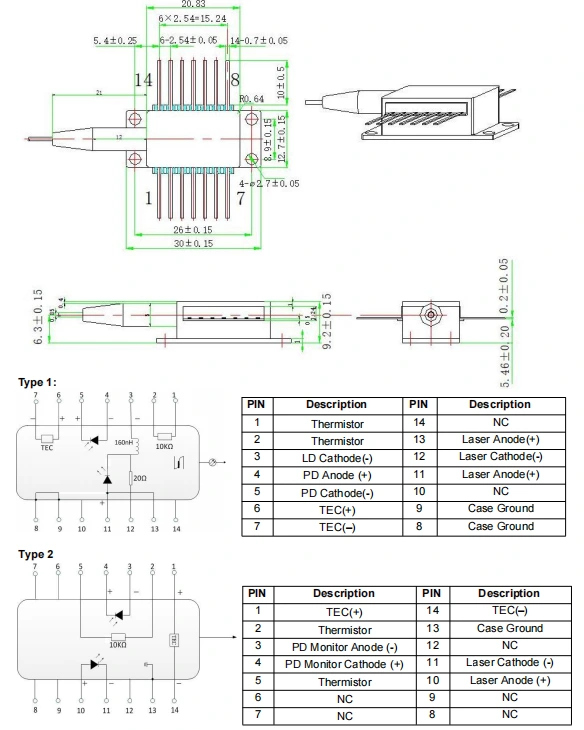

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1550 nm DFB 40 mW kõrge Power Butterfly Laser

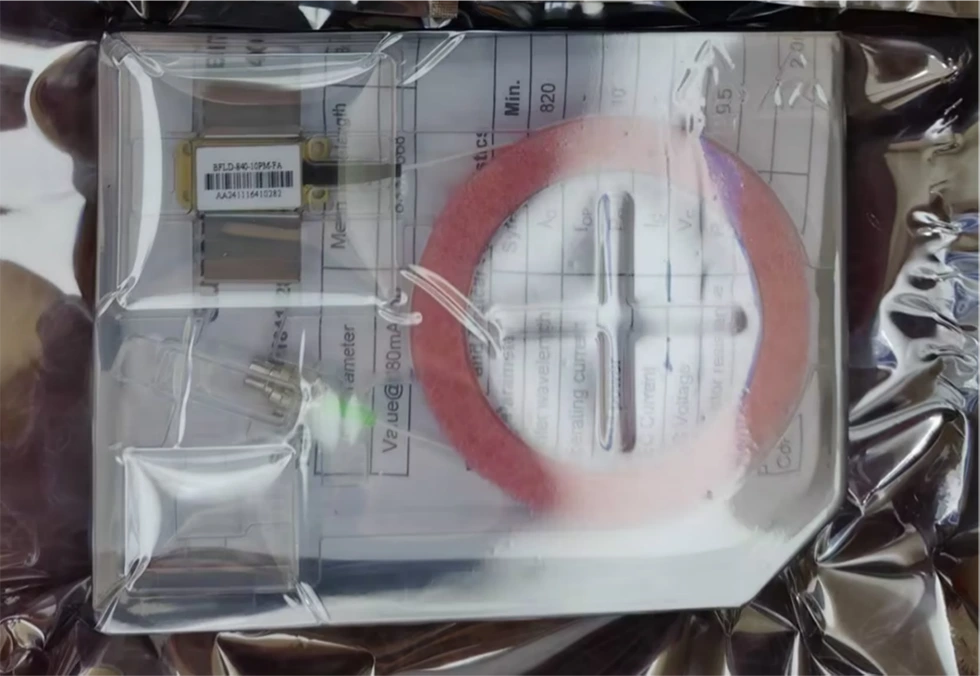

● Pakkimise näide

*Iseseisev seade ilma ajamita; draiveriga integreeritud moodulpakett vooluringid on valikuline.

Tellimine teavet

nt: BFLD-1550-40SM-FA1

(Tellimisinfo: 1550nm DFB 40mW suure võimsusega libliklaser, SM fiiber, FC/APC pistik, telekomi kontakt).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, nagu see võib kiipi kahjustada. Selle asemel lülitage seade sisse praegusel tasemel kiibi läve lähedale ja seejärel suurendage voolu järk-järgult väikeseks sammuga, kuni saavutatakse soovitud tase.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

KKK

● Kas on võimalik muuta lainepikkust reguleerides voolu? Mis on vahemik?

-- Jah. Praegune lainepikkuste koefitsient on 0,01 nm/mA ja temperatuuri lainepikkus koefitsient on 0,1 nm/℃. WL-i reguleeritav vahemik on umbes ~keskmine WL+/- 1 nm.

● Mis on joonelaius? Kas sa pakkuda kitsa joonelaiusega LD?

--3 ~ 5 MHz. 1550 nm Kitsa joonelaiusega LD (valikuline): alla 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Mis on võimsuse reguleerimine ulatus?

--10-100%

● Mis on lainepikkus tolerantsus?

--+/-3nm. Vähem on ka valikuline.

● Kas pakute kaitset fiibertoru ja fiiberpistik?

-- Jah. 900um lahti toru ja FC/APC, SC/APC või muud pistikud on valikulised.
