1550nm DFB 100mW suure võimsusega liblikaser

Sisukord

1. 1550 nm sissejuhatus DFB 100mW suure võimsusega liblikaser

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

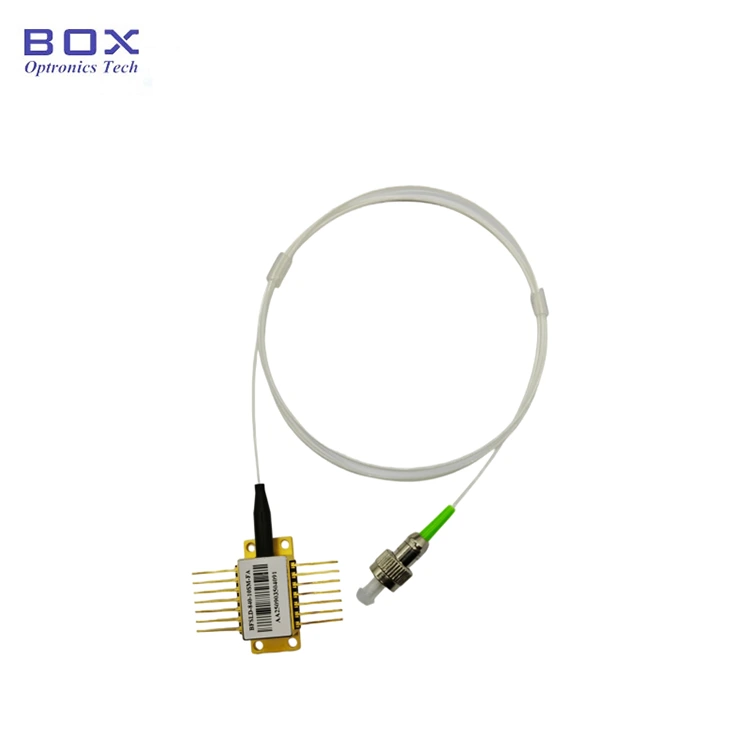

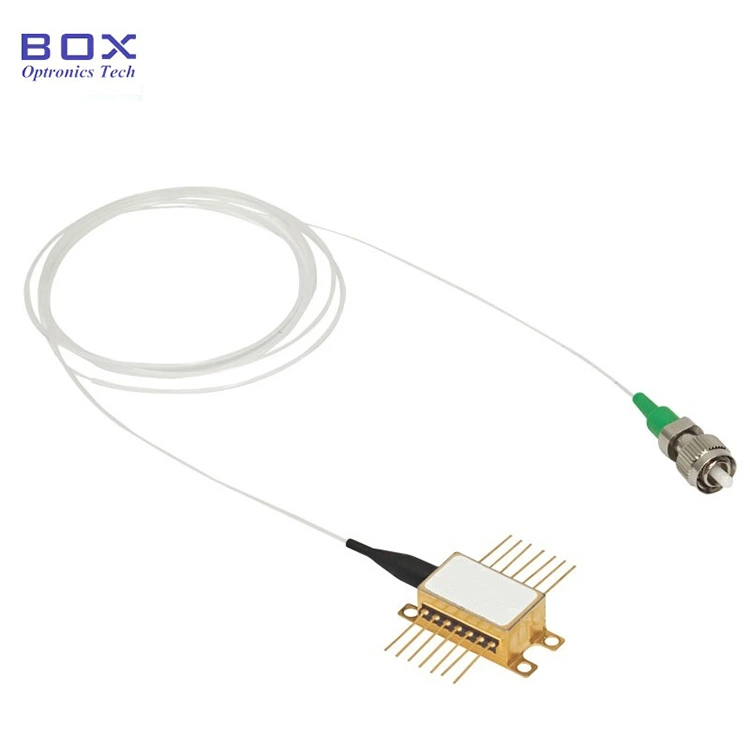

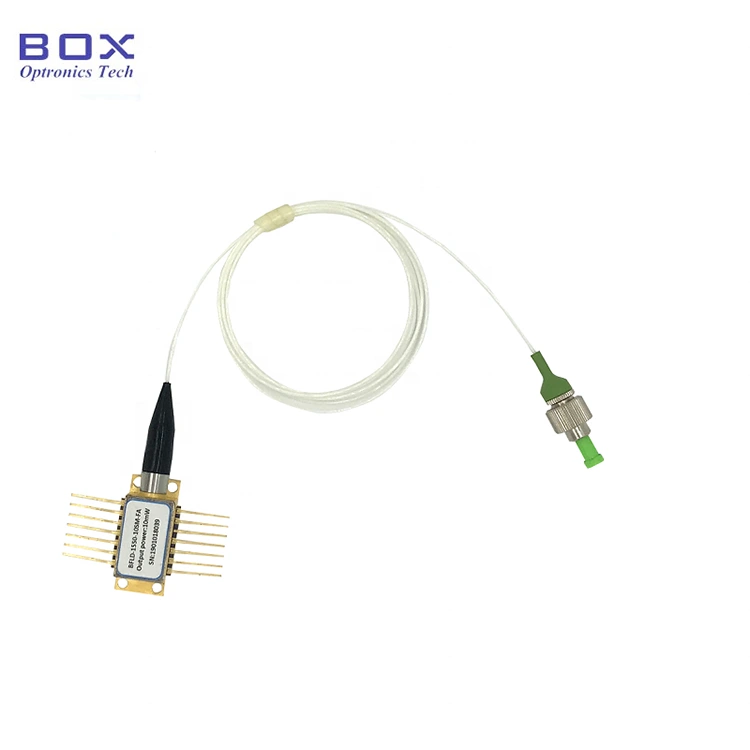

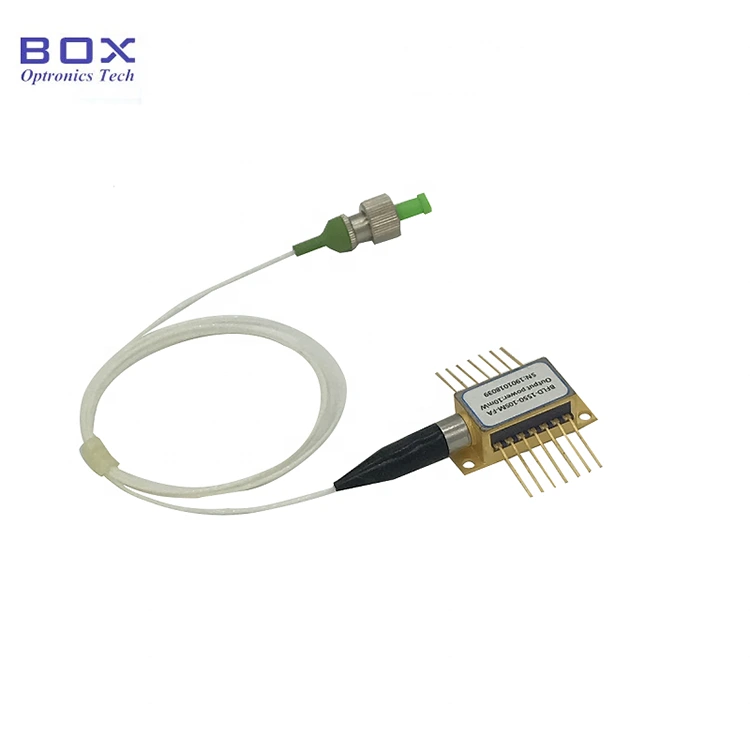

1550nm DFB 100mW suure võimsusega liblikaser põhineb MQW (Multi-Quantum Well) DFB kiibil, mis võtab kasutusele tööstusstandardi 14-kontaktilise liblikpakett, see integreerib TEC-i (termoelektriline jahuti), termistori, taustvalgustuse jälgimine PD (fotodiood). Kui tihvtid vajavad jootmist, jootmistemperatuur ei tohi ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit.

Toote spetsifikatsioonid

Toote omadused

● SM kiud või PM kiust pats;

● Kõrge väljundvõimsus kuni 100mW;

● Kõrge külgrežiimi summutamise suhe;

● 14-pin BTF-pakett koos TEC-i, termistori ja jälgida PD-d.

Tooterakendused

● Kiudoptilised side;

● Laboratoorsed optilised katsed;

● Fiiberoptiline andur.

Toode Üksikasjad

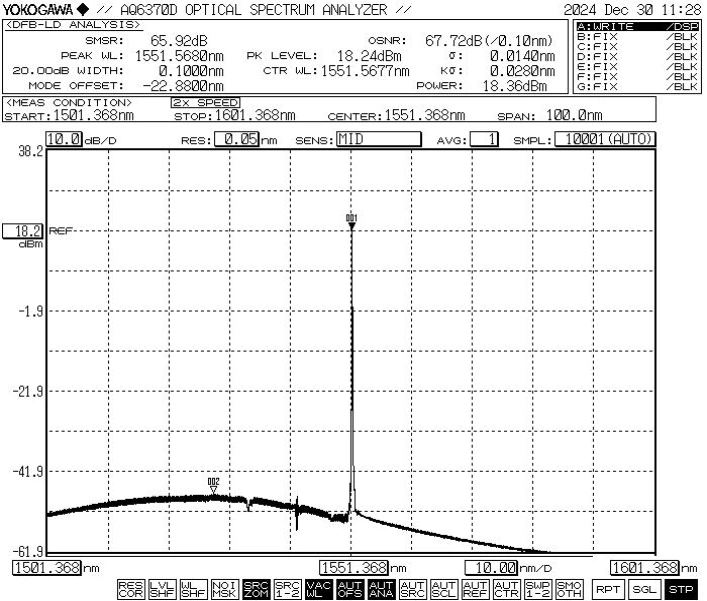

● Tüüpiline spekter: 1550 nm, +/-2 WL tolerants.

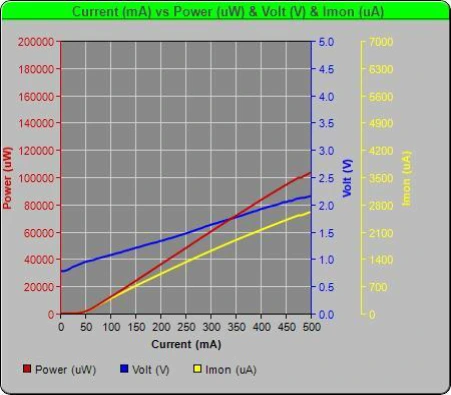

● PIV-1550nm DFB 100mW suure võimsusega libliklaser

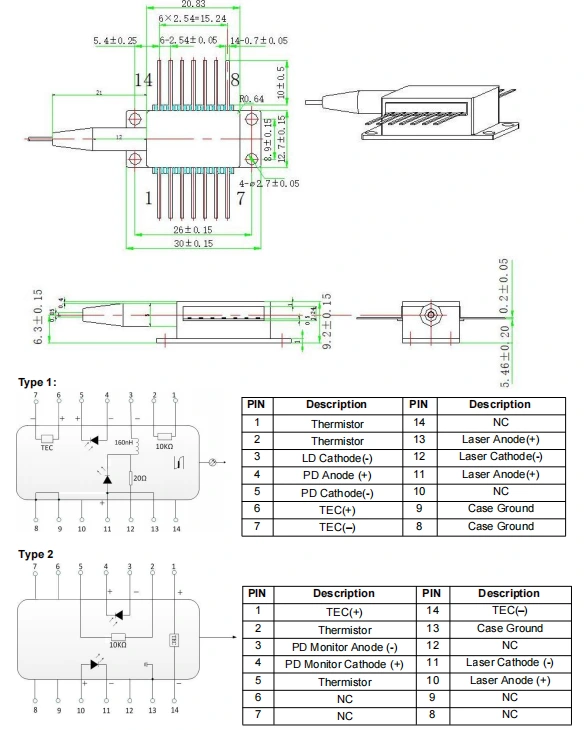

● Pakendi joonis ja PIN-väljundi definitsioon (ühik: mm) - 1550 nm DFB 100 mW Suure võimsusega liblikaser

Tellimine teavet

nt: BFLD-1550-1HSM-FA2

(Tellimisinfo: 1550nm DFB 100mW suure võimsusega libliklaser, SM fiiber, FC/APC pistikuga, pumba tihvt).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
