1550nm 10mW DFB Butterfly laserdiood

Sisukord

1. 1550 nm sissejuhatus 10mW DFB Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

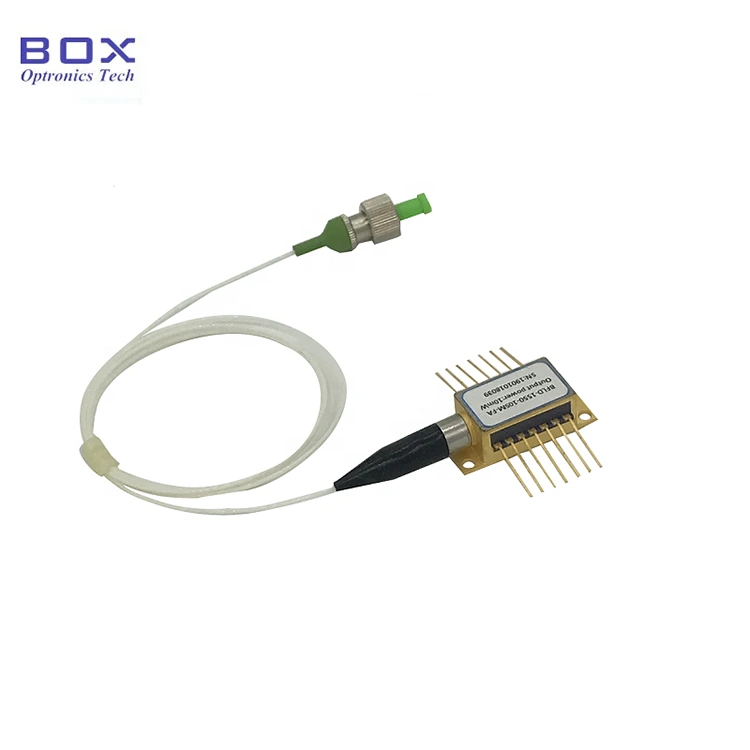

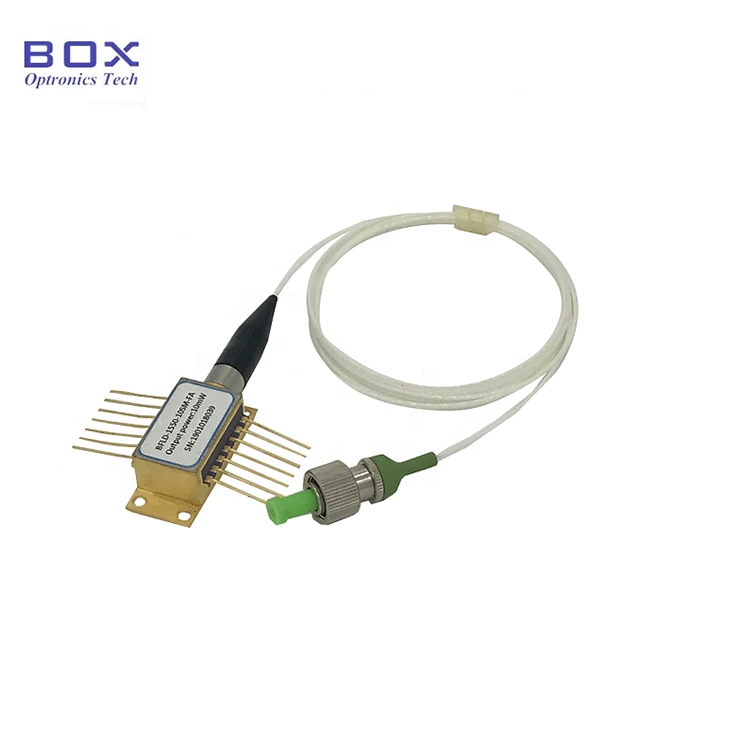

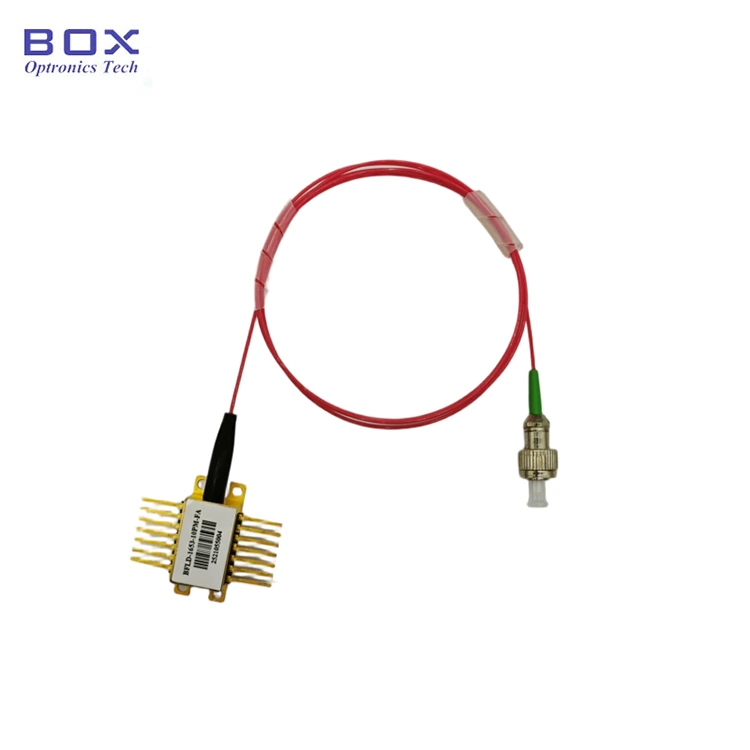

Toote tutvustus

See on 14-kontaktilise liblikaga 1550 nm DFB laser pakett, sisseehitatud TEC ja termistor. Sellel on stabiilne lainepikkus, 10 mW väljundvõimsus, tüüpiline 40 dB külgrežiimi summutusaste ja madal lävi praegune. Valikuline SM/PM-kiuga, laia töötemperatuuriga ja kõrge töökindlus, sobib kiudoptiliseks sideks, optilisteks instrumentideks ja kiududeks tajumine. Kontrollige rangelt ajami voolu ja temperatuuri ning vältige liigvoolukahjustus.

Toode Tehnilised andmed

Toote omadused

● Multi-kvant kaevu (MQW) hajutatud tagasiside (DFB) laserid;

● SMF-28e või PMF-1550 pats;

● 14-kontaktiline BTF-pakett koos TEC-i ja monitori PD-ga;

● Lai töötemperatuuri vahemik -20 ~ +70 ℃.

Tooterakendused

● Optiline kiud side;

● Optilised seadmed;

● Kiudoptiline andur;

● Valgusallikas.

Toode Üksikasjad

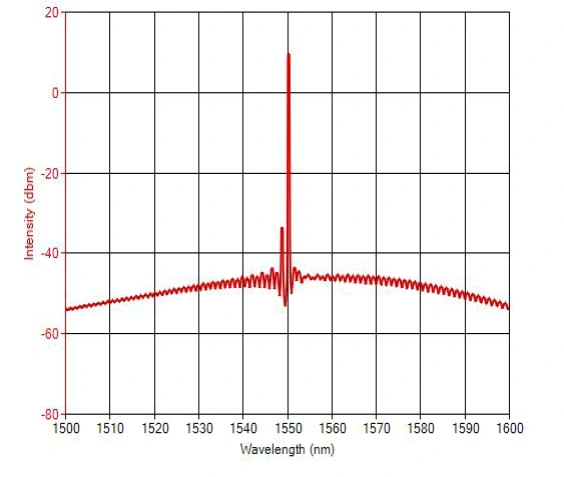

● Tüüpiline spekter: 1550 nm, WL tolerants +/-3 nm.

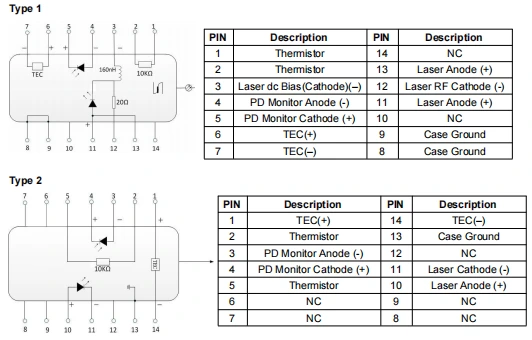

● PIN-OUT lahutus – 1550 nm 10 mW DFB Butterfly laserdiood

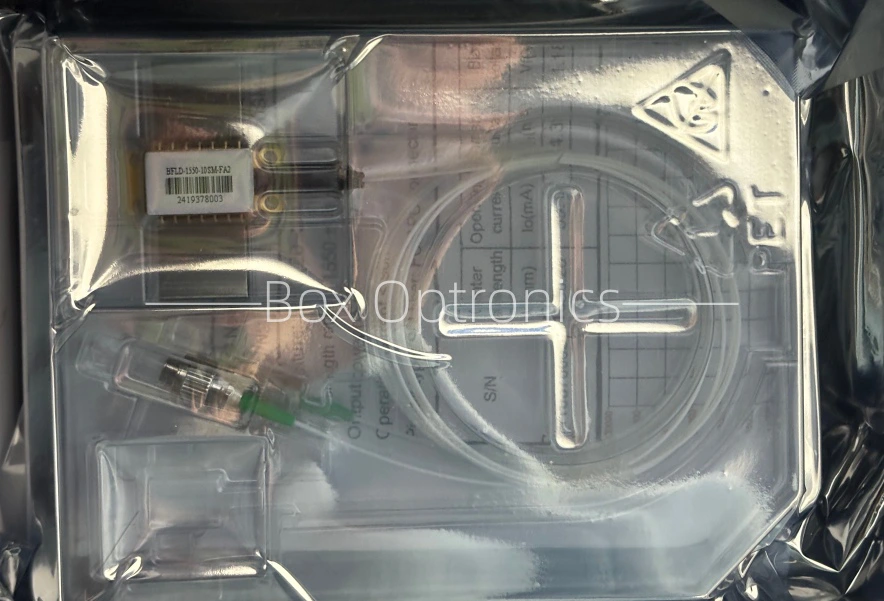

● Pakkimise näide

*Iseseisev seade ilma ajamita; integreeritud moodulipakett draiveriahelad on valikuline.

Tellimine teavet

nt: BFLD-1550-10SM-FA2

(Tellimisinfo: 1550nm 10mW DFB Butterfly Laser Diode, SM fiber, FC/APC-pistikuga, tüüp2 pin-out).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Box Optronics aga jätab endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaeg:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
