1550,12 nm DWDM DFB laser

Toote ülevaade - 1550,12 nm DWDM DFB laser

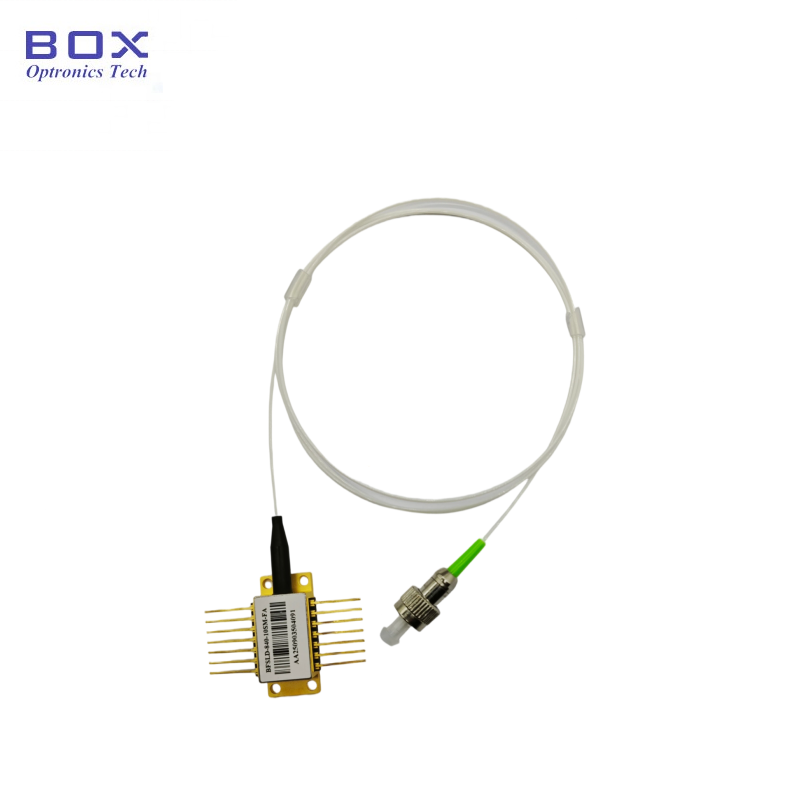

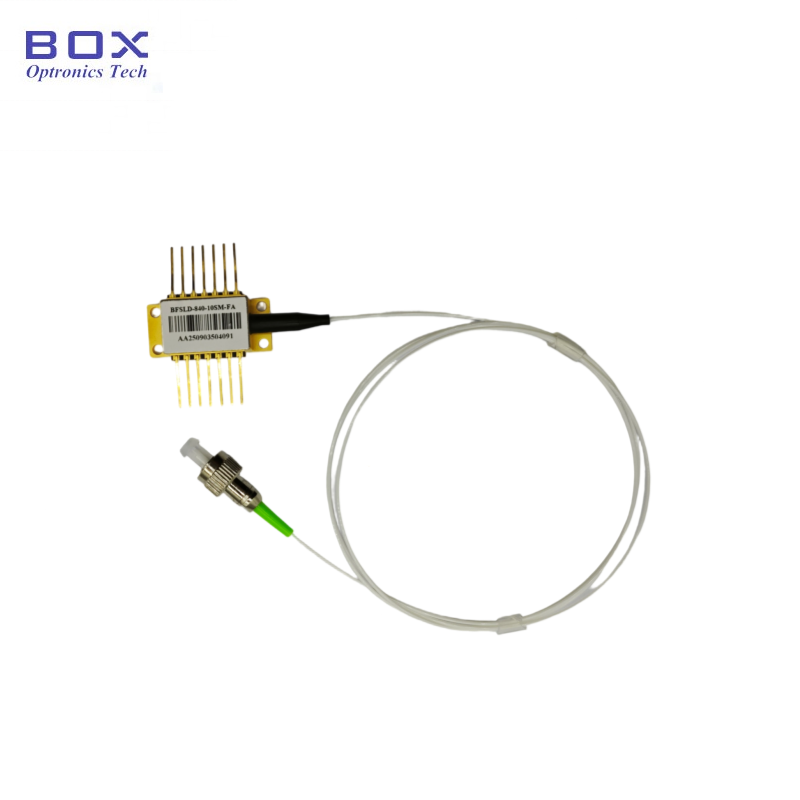

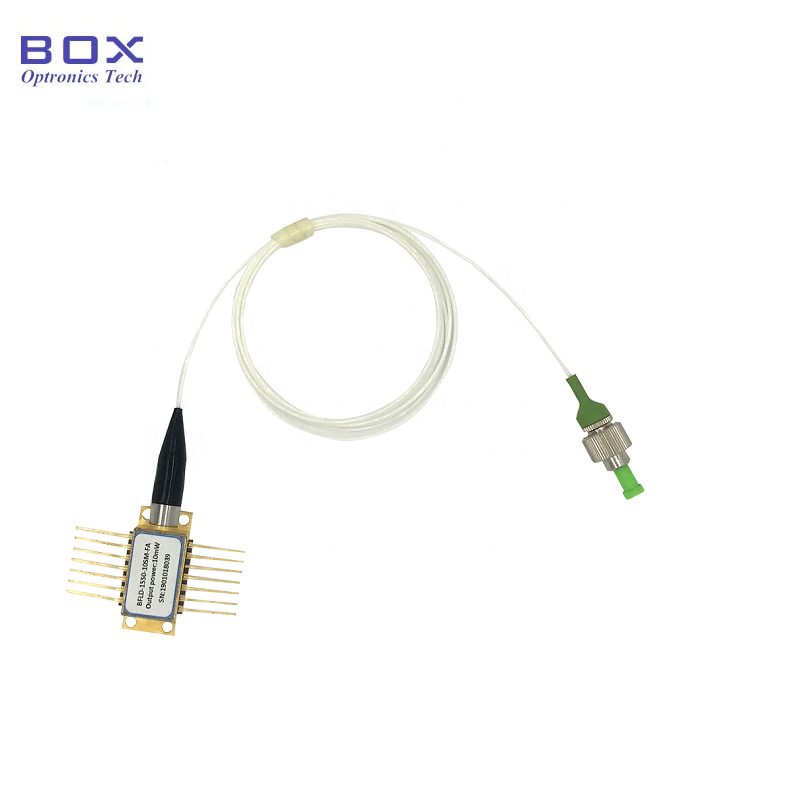

1550,12 nm DWDM DFB Laser (mudel BFLD-CH34-XXSM-FA, ITU Grid Channel 34) on 14 kontaktiga liblikas pakitud hajutatud tagasiside laserdiood, mis on spetsiaalselt loodud analoog CATV edastamiseks ja DWDM optilise side rakendusteks. See seade, mis töötab standardse ITU võrgu lainepikkusel 1550,12 nm, annab 10 mW või 20 mW optilist väljundvõimsust ühemoodilise või polarisatsiooni säilitava FC/APC-pistikuga kiu kaudu.

Integreeritud isolaatori, termoelektrilise jahuti (TEC), 10 kΩ termistori ja monitori fotodioodiga hermeetilises 14-kontaktilises liblikas paiknev laser tagab temperatuuri ja võimsuse stabiliseerimise kogu töötemperatuuri vahemikus -40 °C kuni +85 °C. Saadaval on kaks pinouti konfiguratsiooni (tüüp 1 ja tüüp 2), mis ühilduvad erinevate emaplaadi kujundustega.

Põhifunktsioonid - 1550,12 nm DWDM DFB laser

· Standardne ITU võrgu lainepikkus: 1550,12 nm (Channel 34), täielik CH18–CH64 vahemik on valikuline

· Kõrge optiline väljundvõimsus: 10 mW või 20 mW

· Täiustatud analoogkiibi disain, mis on optimeeritud CATV edastamiseks

· Kõrge külgrežiimi summutusaste: SMSR ≥30 dB

· Sisseehitatud optiline isolaator: isolatsioon ≥30dB @25°C

· Suur optiline tagastuskadu: ≥40 dB

· Lai modulatsiooni ribalaius: tüüpiline 2,5 GHz

· 14 kontaktiga hermeetiline liblikpakett integreeritud TEC ja termistoriga

· Integreeritud monitori fotodiood võimsuse jälgimiseks

· Kiudude valikud: SMF-28e ühemoodiline või PMF-1550 polarisatsiooni säilitav kiud

· Standardne FC/APC pistik, 1,0 m pats (900 μm lahtine toru)

· Lai töötemperatuuri vahemik: -40°C kuni +85°C

· Kahe kontakti konfiguratsiooni (tüüp 1 / tüüp 2) disaini paindlikkuse tagamiseks

Tüüpilised rakendused - 1550,12 nm DWDM DFB laser

· CATV levivõrgud ja peajaamade edastussüsteemid

· Piiratud kiudressursidega võrgud (lainepikkuse multipleksimine)

· Kaabeltelevisiooni jaotur ja jaotusseadmed

· Optilised saatja moodulid analoog-RF-over-fiber jaoks

· Fiiberoptilised testimis- ja mõõteriistad

· Satelliit- ja RF-signaali jaotus kiu kaudu

· Uuringud ja arendustööd optilise side laborites

· OEM-i integreerimine CATV- ja telekommunikatsiooniseadmetesse

Toote spetsifikatsioonid - 1550,12 nm DWDM DFB laser

Absoluutsed maksimumhinnangud

Elektrooptilised omadused (T = 25°C, IF = IOP)

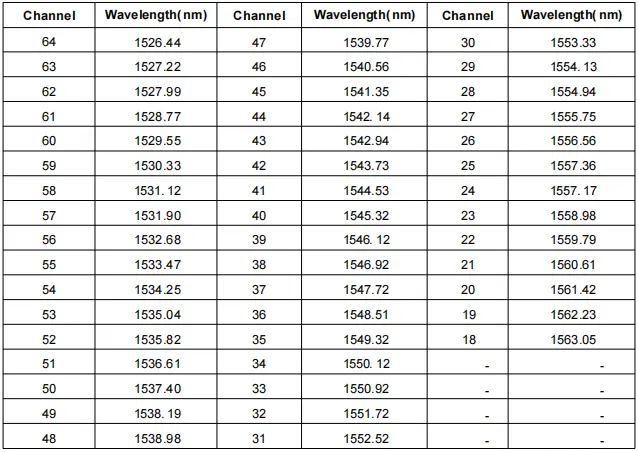

ITU võrgu lainepikkuse viide (valitud kanalid)

Märkus. ITU täisvõrgu kanalid CH18–CH64 (1526,44–1563,05 nm) on saadaval nõudmisel.

Optilise kiu spetsifikatsioonid - 1550,12 nm DWDM DFB laser

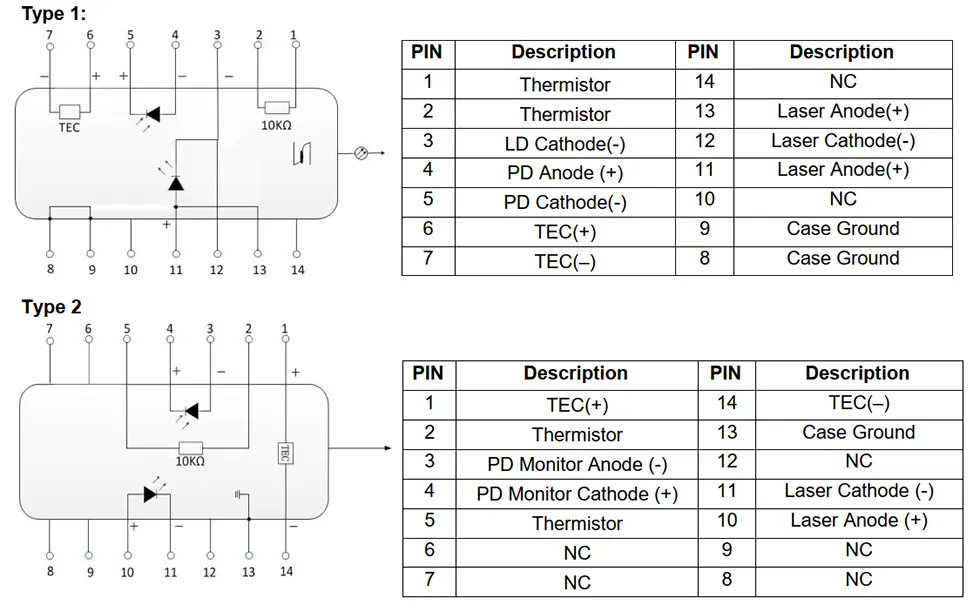

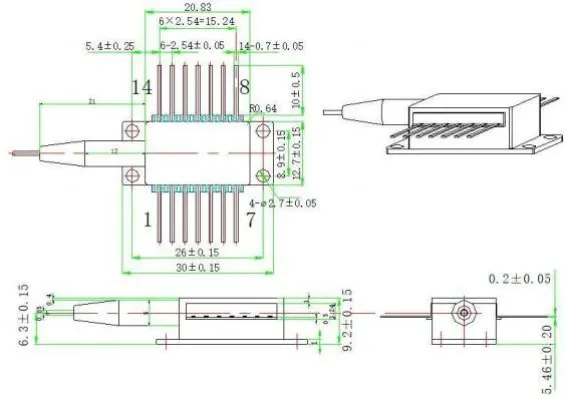

Pakendi ja tihvti määratlus - 1550,12 nm DWDM DFB laser

Tellimisinfo - 1550,12nm DWDM DFB laser

Mudelnomenklatuur

BFLD – XXXX – XX – XX – XX (-X)

Näide: BFLD-CH34-10SM-FA

Miks valida Box Optronics DWDM DFB laserid?

· Tõestatud DFB laserkiibi tehnoloogia koos analoog-optimeeritud disainiga CATV rakenduste jaoks

· 100% funktsionaalne testimine ja sissepõlemiskontroll enne saatmist

· Täielik ITU võrgu lainepikkuse tugi (CH18–CH64) väikese lainepikkuse tolerantsiga

· Konkurentsivõimeline hinnakujundus tehase otsetarnega

· Paindlikud tellimuste kogused – tugi nii teadus- ja arendustegevuse prototüüpidele kui ka mahutootmisele

· Lainepikkuse, võimsuse, kiu tüübi, pistiku ja viigu konfiguratsiooni kohandamisvalikud

· Pikaajaline tarnestabiilsus CATV võrgu juurutamise ja tootmisprogrammide jaoks

· Hermeetiline liblikpakend integreeritud TEC-ga usaldusväärseks töötamiseks laial temperatuuril

· Rahvusvaheline saatmine DHL-i/UPS-i/FedExi kaudu koos täieliku jälgimisega

Korduma kippuvad küsimused (KKK)

K: Mis vahe on sellel DWDM DFB laseril ja tavalisel DFB laseril?

V: See ITU-võrgu DFB laser ühendab täpse lainepikkuse juhtimise ja analoog CATV optimeeritud jõudlusega. Sellel on optimeeritud laserkiibi disain, mis tagab kõrge kandja-müra suhte (CNR), madala moonutusvõime (CSO/CTB) ja stabiilse optilise väljundi.

Võrreldes tavaliste DFB laseritega, mis on mõeldud peamiselt digitaalseks optiliseks sideks, on CATV DFB laserid spetsiaalselt optimeeritud analoogmodulatsioonirakenduste jaoks, kus lineaarsus ja müra on kriitilise tähtsusega.

K: Millised ITU võrgu lainepikkused on saadaval?

V: Pakume ITU-T võrgu lainepikkusi alates CH18 (1563,05 nm) kuni CH64 (1526,44 nm), hõlmates tavaliselt kasutatavaid C-riba DWDM-kanaleid. Kohandatud lainepikkused on saadaval vastavalt konkreetsetele süsteeminõuetele.

K: Mis vahe on SMF-i ja PMF-i kiudude valikutel?

V: SMF-28e on standardne ühemoodiline kiud, mis sobib enamiku CATV ja üldiste optiliste siderakenduste jaoks, kus polarisatsioon ei ole kriitiline. PMF-1550 on polarisatsiooni säilitav kiud, mis on mõeldud polarisatsioonitundlikele süsteemidele. PM-kiu puhul on aeglane telg joondatud konnektori võtmega. Valige oma süsteemi polarisatsiooninõuete alusel.

K: Miks on sisseehitatud isolaator CATV rakenduste jaoks oluline?

V: Kiu peegeldustest või optilistest komponentidest põhjustatud optiline tagasiside võib analoog-edastussüsteemides põhjustada müra, lainepikkuse ebastabiilsust ja signaali halvenemist. Sisseehitatud optiline isolaator summutab optilise tagasiside, tagades stabiilse väljundvõimsuse, madala mürataseme ja usaldusväärse CATV edastamise.

K: Mis on minimaalne tellimuse kogus (MOQ)?

V: MOQ on 1 tk. Toetame paindlikke tellimuste koguseid. Standardmudeleid saab tarnida väikestes kogustes uurimis- ja arendustegevuseks ning prototüüpimiseks, aga ka suuremates kogustes CATV võrgu juurutamiseks ja tootmiseks. Võtke meie müügimeeskonnaga ühendust soovitud koguse konkreetse hinna saamiseks.

K: Kas ma saan kohandatud lainepikkuse, toite või pistiku konfiguratsiooni?

V: Jah, pakume kõikehõlmavaid kohandamisvõimalusi, sealhulgas mis tahes ITU võrgu lainepikkust (CH18–CH64), kohandatud väljundvõimsuse tasemeid vahemikus 6–20 mW, alternatiivseid kiudude tüüpe ja pikkusi, erinevaid pistikutüüpe (FC/APC, SC/APC, LC jne) ja kohandatud kontaktide konfiguratsioone (tüüp 1 või tüüp 2). Võtke meiega ühendust oma konkreetsete nõuetega ja meie insenerimeeskond vaatab teostatavuse üle ja teeb hinnapakkumise.

Andmeleht ja testleht

Andmeleht

Testileht

Juhtimisaeg

· Standardühikud (laos olevad mudelid): 3–5 tööpäeva

· Standardtootmine: 2–3 nädalat

· Mahulised tellimused: võtke meiega ühendust tootmisgraafiku saamiseks

· Kohandatud tellimused: 3–4 nädalat

· Rahvusvaheline saatmine: ~5 tööpäeva (DHL/UPS/FedEx Express)

Kasutamise märkused ja käsitsemine

· Laserdioodid on elektrostaatilise lahenduse (ESD) suhtes tundlikud seadmed – kasutage käsitsemisel alati sobivat ESD-kaitset

· Vältige saastumise vältimiseks kiu otsapinna ja optiliste komponentide puudutamist paljaste sõrmedega

· Säilitage kasutamata seadmeid ESD-kindlas pakendis soovitatud säilitustemperatuuril (-40°C kuni +85°C)

· Ärge ületage andmelehel määratud absoluutseid maksimumhinnanguid

· Kasutage alati voolu piirava ja ülepingekaitsega laserdioodi draiverit

· Optimaalse jõudluse ja töökindluse tagamiseks lubage enne laserajami voolu rakendamist TEC-i temperatuuri stabiliseerimine

· Kiudude kahjustamise vältimiseks vältige kiudpatsi liigset painutamist

· Puhastage fiiberühendused enne ühendamist sobivate puhastusvahenditega, et vältida kahjustusi ja sisestuskao

· Laseri kasutamine üle nimivoolu või välistemperatuuri vahemiku võib lühendada kasutusiga ja põhjustada püsivaid kahjustusi
