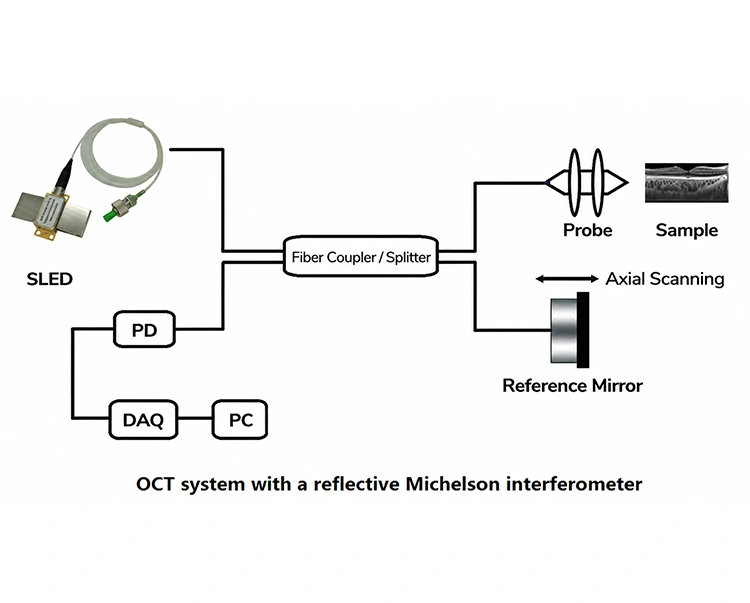

(1) Lairiba madala koherentsusega allika (nt SLED) kiiratav valgus jaotatakse valgusvihu jaoturi (või kiudude siduri) abil kaheks kiireks, mis siseneb vastavalt võrdlusharusse ja näidisharusse.
(2) Võttevarras olev valgus peegeldub tagasi peeglilt.
(3) Pärast seda, kui proovivarre valgus valgustab uuritavat kudet või materjali, naaseb erinevatest sügavustest pärit tagasihajutatud valgus.
(4) Kaks kiirt kombineeruvad kiirjagaja juures; häiresignaal genereeritakse ainult siis, kui optilise tee erinevus kahe haru vahel jääb valgusallika koherentsuspikkusesse. See lühike koherentsuse pikkus tagab süsteemi kõrge aksiaalse eraldusvõime.
(5) Skaneerides võrdluspeegli asukohta või kasutades interferentsisignaalide saamiseks sageduse pühkimist, saab süsteem kihtide kaupa rekonstrueerida proovi kahe- või kolmemõõtmelisi tomograafilisi kujutisi.
|
Komponent |
Funktsiooni kirjeldus |
|

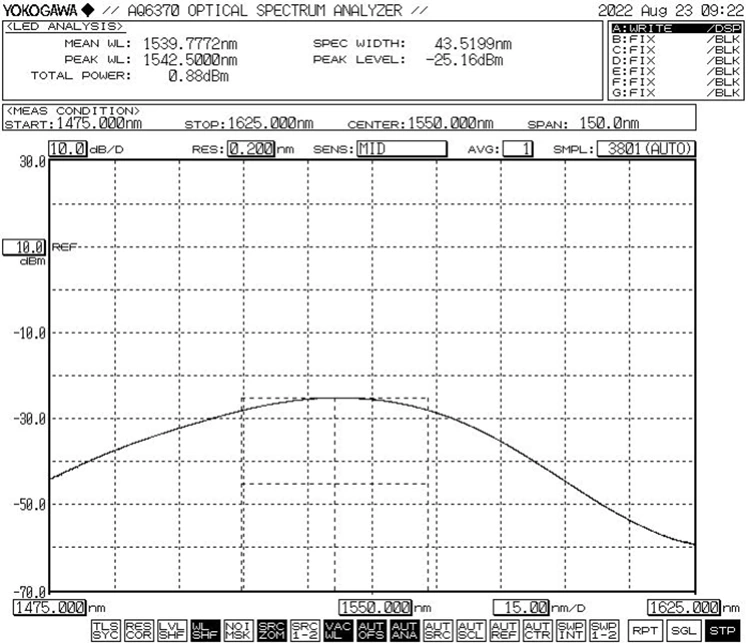

SLED valgusallikas |
Pakub lairiba madala koherentsusega valgust, mis toimib OCT-süsteemi põhivalgusallikana, et saavutada kõrge aksiaalne eraldusvõime; töötab tavaliselt lähi-infrapuna sagedusalas 800–1550 nm. |
|
Fiber Coupler / Splitter |
Jaotab valgusallika näidisõlaks ja tugiõlaks ning ühendab mõlemalt harult saadavad kajasignaalid detektorisse. |
|
Sond |
Fokuseerib valguskiire proovi pinnale või sisemusse ja kogub erinevalt sügavuselt tagasipeegeldunud/tagasi hajutatud optilisi signaale. |
|
Viitepeegel |
Tagab stabiilse optilise võrdlustee. See muudab täpse aksiaalse skaneerimise abil võrdlusõla optilise tee pikkust, teostab häiresignaalide sobitamise erinevate proovisügavuste peegeldunud valgusega ja viib lõpule sügavuslahutusega skaneerimise. |
|
PD |
Tuvastab näidisõla ja tugiõla optilised interferentsi signaalid. |
|
Andmehõivesüsteem (DAQ) |
Teisendab fotoelektrilised signaalid digitaalseteks signaalideks, et arvutis neid reaalajas töödelda ja salvestada. |
|
PC |
Töötleb saadud häiresignaale selliste algoritmide nagu Fast Fourier Transform (FFT) abil ja rekonstrueerib proovist kõrge eraldusvõimega 2D või 3D tomograafilised kujutised. |

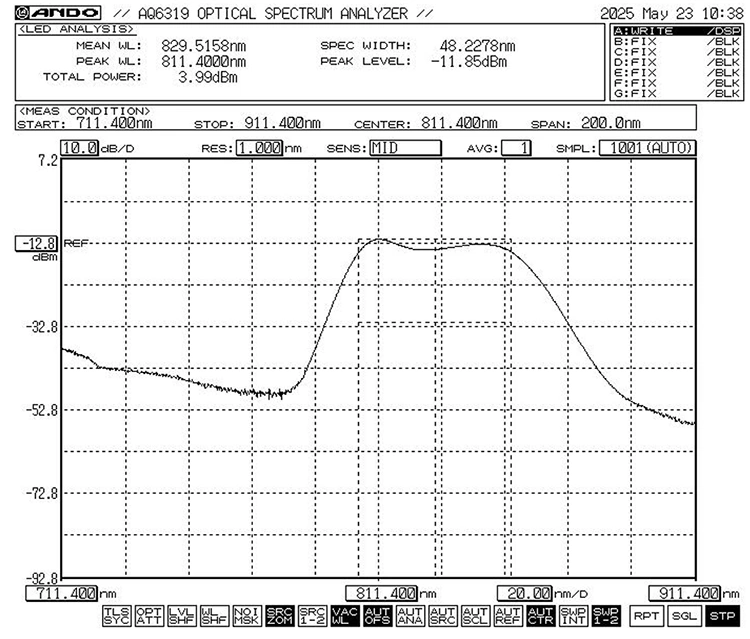

840nm 20mW SLED lairiba valgusallikas
1060nm 1064nm SLD valgusallikas
K1: Millist lainepikkust (nm) SLD lairiba valgusallikat tavaliselt kasutatakse ÜMT-s?
A1: biomeditsiiniline pildistamine → 800–1060 nm;
Tööstusliku kontrolli/kiudoptika rakendused → 1300–1550 nm.
2. küsimus: kas SLED-lairiba valgusallika jaoks on vaja isolaatorit?
A2: tööstuslike rakenduste puhul on vaja sõltumatult hinnata peegeldunud optilise võimsuse suurust; kui see on õigustatud, võib vaja minna mitut isolaatorit.
3. küsimus: kas teie pakutavad SLD valgusallikad on varustatud sisseehitatud draiveriahelaga?
V3: Jah, pakume modulaarseid lahendusi, mis integreerivad laserkiibi, draiveriahela ja (valikuliselt) kiudühenduse. See võimaldab otsest kasutamist või süsteemi edasist integreerimist, ilma et klient peaks välist draiverit ühendama.
-
