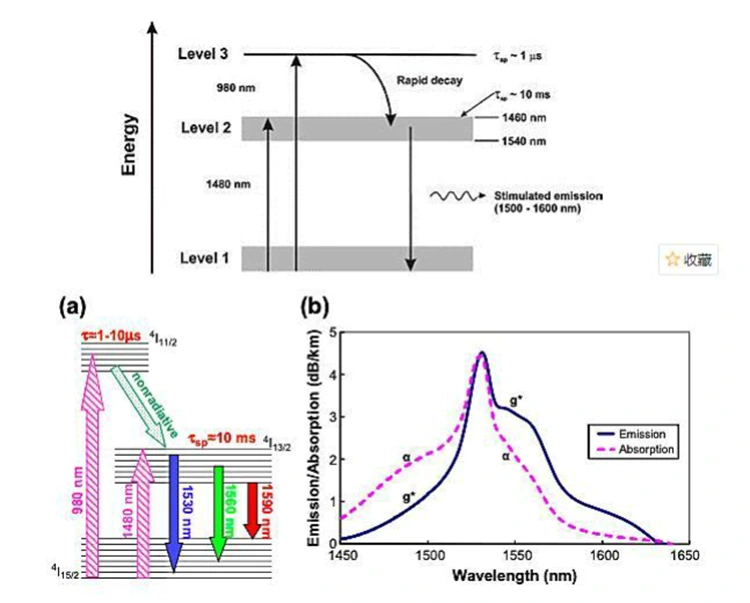

● Energia sisestatakse erbiumiga legeeritud kiududesse, kasutades 980 nm või 1480 nm pumpamisallikaid, erutades põhiseisundi erbiumi ioone (Er³⁺) kõrgemale energiatasemele; need ioonid lõdvestuvad seejärel kiiresti metastabiilsesse olekusse, saavutades seeläbi populatsiooni inversiooni.
● Kui 1550 nm signaaltuli läbib erbiumiga legeeritud kiudu, käivitab see stimuleeritud emissiooniprotsessi; see põhjustab metastabiilsete erbiumiioonide (Er³⁺) ülemineku tagasi põhiolekusse, vabastades koherentsed footonid, mis on identsed signaalvalgusega, saavutades seeläbi signaali võimsuse eksponentsiaalse võimenduse (väikese signaali režiimis).

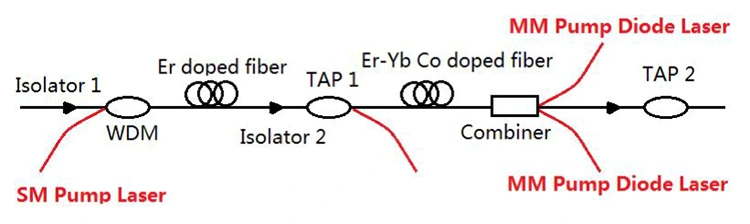

● Kasutades erbium-ytterbium kaaslegeeritud kiude kombineerituna mitmerežiimilise pumba kombineerimise tehnoloogiaga, saab küllastunud väljundvõimsust märkimisväärselt suurendada (saavutades mitme vatti võimsustaseme), mis vastab ülipika vahemaa veealuste kaablite, suure võimsusega CATV-süsteemide ja suure tihedusega ülekandestsenaariumide nõuetele.
|
Komponent |
Kirjeldus |
|
Optiline isolaator |
Juhib optilisi signaale ühes suunas, hoiab ära peegeldunud valguse iseenesliku võnkumise ning kaitseb pumba allika ja signaaliühenduse stabiilsust. |
|
WDM sidur |
Ühendab tõhusalt ühemoodilise (SM) 980/1480 nm pumbavalguse ja 1550 nm signaalvalguse erbiumiga legeeritud kiuga, et edastada samaaegselt energiat ja signaali. |
|
Er-doped Fiber |
Tuuma võimendusmeedium, mis võimendab optilisi signaale erbiumioonide energiataseme ülemineku kaudu, määrates kindlaks põhivõimenduse ja müra. |
|
TAP Splitter |
Puudutab osa optilisest signaalist reaalajas võimsuse jälgimiseks, mõjutamata põhilinki, võimaldades süsteemi oleku visualiseerimist. |
|
Er-Yb koos legeeritud kiud |
Parandab pumba neeldumistõhusust ja küllastunud väljundvõimsust, mis sobib suure võimsusega ja pikamaa võimendusrakenduste jaoks. |
|
Kombinaator |
Ühendab mitmerežiimilise (MM) pumba valgusti eelvõimendatud signaaltulega, et realiseerida suure võimsusega pumba sissepritse ja suurendada astmejärgset võimendust; kasutatakse laialdaselt suure võimsusega EYDFA kujundustes. |
|
PumpLaserSource |
Annab ergastusenergia 980 nm / 1480 nm juures: • 980 nm pump: madal müratase, kõrge kasutegur, sobib keskmise ja lühimaasõidu rakendustele • 1480 nm pump: suurem küllastusvõimsus, sobib eriti pikamaa- ja merekaablirakenduste jaoks • Mitmerežiimiline pump: sobib suure võimsusega võimenduse nõuetele |
980nm TEC-jahutusega pumba laserdiood
980nm pumbadioodlasermoodul sisseehitatud ajamiahelatega
C-riba Erbiumiga legeeritud Fiber Booster võimendi
1457 nm Ramani pumba laserallikas
K1: Millised on vastavalt 980 nm pumpamise ja 1480 nm pumpamise eelised?
A1: 980 nm pumpamise eelised: kõrge pumba muundamise efektiivsus ja madalam müratase. See on madala kuni keskmise võimsusega EDFA-de jaoks tavaline valik, mida kasutatakse laialdaselt suurlinnavõrkudes, juurdepääsuvõrkudes ja mõnes andmekeskuste ühendamise stsenaariumis.
1480 nm pumpamise eelised: suurem pumba kvantefektiivsus ja suurem ühe seadme väljundvõimsus, mis parandab oluliselt küllastunud väljundvõimsust. See on suure võimsusega EDFA-de põhiline pumpamislahendus, mis sobib eriti pikamaa magistraalvõrkude, veealuste optiliste kaablite ja suure võimsusega kaugedastusstsenaariumide jaoks.
K2: Mis vahe on ühe- ja mitmerežiimilisel EDFA-l?
V2: Kõik tööstusharu peamised EDFA-d on ühemoodilised EDFA-d; ei ole äriliselt elujõulisi mitmerežiimilisi EDFA tooteid. Ühemoodilised EDFA-d on loodud spetsiaalselt ühemoodiliste kiudsüsteemide jaoks, sobides ühemoodiliste kiudude madala kaoomadustega. Neid kasutatakse peamiselt optilise kaugedastuse jaoks ning need on telekommunikatsiooni ja andmekeskuste kaugedastuse põhikomponendid. Mitmemoodiline kiud sobib ainult umbes 100-meetrise lühikese vahemaa edastamiseks suure edastuskao ja mitme tee hajutusega. Lühimaa stsenaariumide võimenduse kompenseerimiseks eelistatakse EDFA-de asemel väikeseid pooljuht-optilisi võimendeid (SOA).
K3: Kas lainepikkuste vahemik mõjutab EDFA jõudlust?
V3: Jah, lainepikkus mõjutab EDFA jõudlust. EDFA-d töötavad peamiselt C- ja L-ribal, mille keskpunkt on ligikaudu 1550 nm. Kavandatud vahemikus tagavad need tasase võimenduse ja madala mürataseme; väljaspool vahemikku, võimendus väheneb ja müra suureneb. EDFA jõudluse tagamiseks veenduge, et võimendi lainepikkuste vahemik vastab süsteeminõuetele.
-
