980nm pumbadioodlasermoodul sisseehitatud ajamiahelatega

Sisukord

1. Sissejuhatus 980nm pumbadioodlasermoodul sisseehitatud ajamiahelatega

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Standardtarvikud

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

Sisseehitatud ajamiga 980 nm pumpdioodlaseri moodul Vooluahelad on spetsiaalselt loodud optiliseks sideks, kiudude võimendamiseks, ja mittelineaarse optika uuringud. See integreerib laserkiibi, ajamiahela, temperatuuri reguleerimise kaitseseade ja kiudude väljundstruktuur ühes, nr vajalik väline draiv, plug-and-play. Saadaval on 200mW/400mW/600mW. SM kiud ja PM kiud on valikulised. 1-aastane garantii. Laserallika kasutamisel moodulit pikka aega, arvestage kindlasti soojuse hajumist. Asetage moodul jahutusradiaatoril.

Toode Tehnilised andmed

Toote omadused

● Sisseehitatud integreeritud ajami vooluringid, väliseid pole vajalik juhiplaat.

● Kompaktne ja väike, sobib integreerimiseks ja lihtne paigaldus.

● Võimsus ja spektraalne stabiilsus.

● Kommunikatsiooniliides on ühilduv.

Tooterakendused

● Kiudvõimendite (EDFA) pumbaallikas.

● Lasersensori seadmed.

● Kiudoptiline side edastamine süsteemid.

● Bioloogiline tuvastamine.

Toote üksikasjad

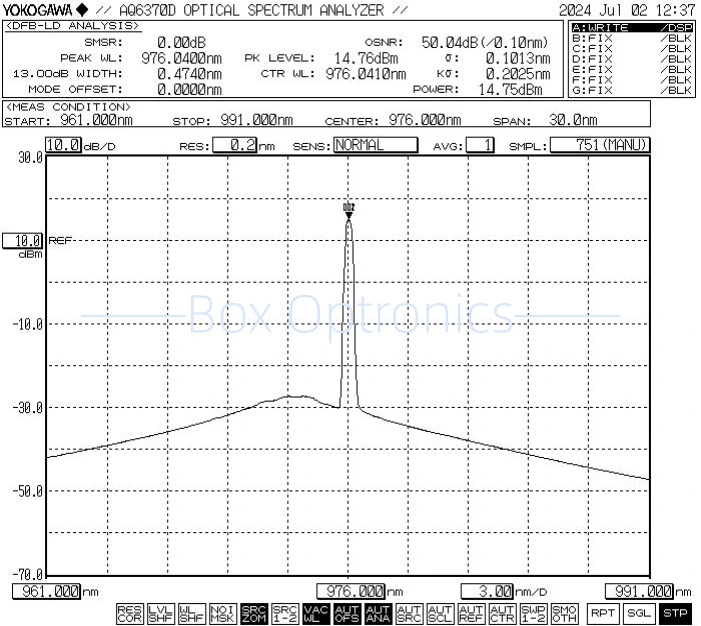

● Tüüpiline spekter: 976 nm

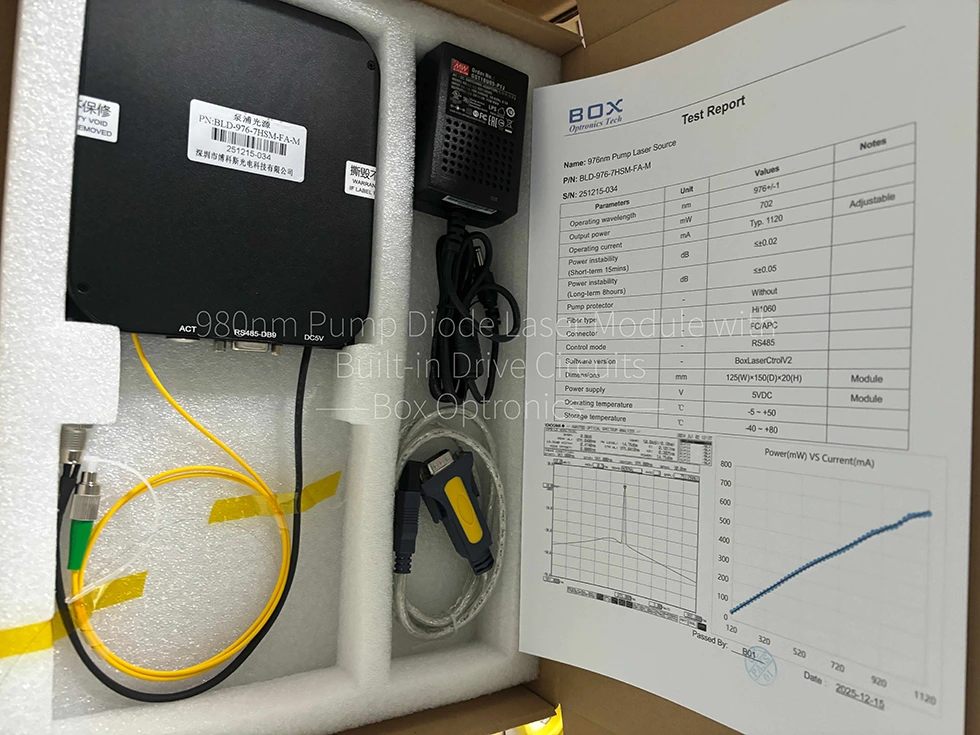

● Standardtarvikud

Toimingu etapid

1. samm. Lahtipakkimine: enne kokkupanekut kontrollige kas kõik tarvikud on komplektsed, sealhulgas pumba laserallika moodul, USB andmekaabel, toiteadapter, katsearuanne jne.

2. samm. Toide: ühendatud alalisvooluga lülitustoiteallikas või reguleeritud toiteallikas, mis vastab nende võimsusele tarnenõuded. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast kinnitamist, et reostust ja kahjustusi pole.

Setp4. Looge ühendus hostarvutiga: kasutage USB-RS485 DB9 andmekaabel 980nm pumbadioodlaseri mooduli ühendamiseks Sisseehitatud draivi vooluringid ja arvuti; arvuti peab esmalt installima a spetsiaalne jadapordi draiver USB-RS485 jadapordi andmekaabli tuvastamiseks, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodul olla õigesti ühendatud ja edastatud. Palun küsige juht Box Optronicsist.

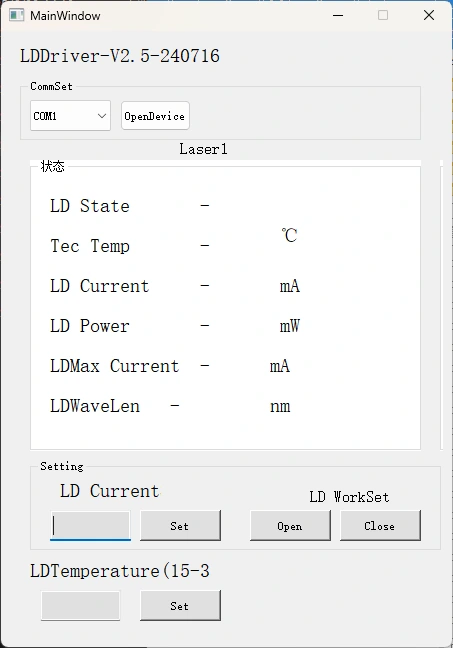

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara juhtida 980 nm pumbadioodlaseri mooduli LD voolu ja LD temperatuuri sisseehitatud ajamiahelatega. Valige õige port, määrake vool ja temperatuuri, seejärel klõpsake nuppu Ava. (Kahjude vältimiseks tõstke draiv üles vool esialgsel töötamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

6. samm.Pärast kasutamist klõpsake sulgemisnupul, lülitage toide välja ja katkestage ühendus kiudühendus.

Tellimisinfo

nt: BLD-976-6HSM-FA-MP1

(Tellimisinfo: sisseehitatud 980nm pumpdioodlasermoodul Ajami vooluringid, 976 nm, 600 mW väljundvõimsus, SM Hi1060 fiiber, FC/APC pistik, kaitse 1064 nm peegeldunud valguse eest, moodulpakett).

*Varustatud pumbakaitsega, väljundvõimsuse sumbumine on 10–15%.

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Kui kasutate valgusallika moodulit pikema aja jooksul, veenduge kaaluge soojuse hajumist ja ventilatsiooni, paigaldades mooduli soojusele kraanikauss.

● Käivitamisel veenduge esmalt, et nii toitelüliti kui ka võtmelüliti on "väljas" asendis, seejärel ühendage toiteallikas. Väljalülitamisel lülitage esmalt võtmelüliti välja; oodake, kuni indikaator ilmub tuli on kustunud enne toiteallika lahtiühendamist. Mitte kunagi otseselt katkestage toide, kui seade töötab.

● Vältige kiudühenduste sagedast ühendamist/lahutamist tolmu kogunemine ja otsapinna kahjustused.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Hoidke seadet kuivas, niiskusevabas keskkonnas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.

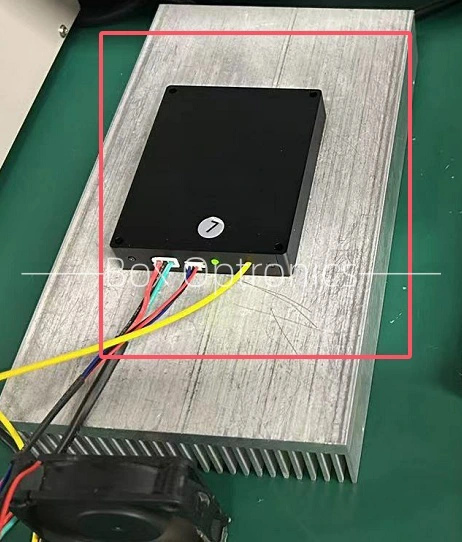

*soojuse hajumine pikaajaliseks kasutamiseks
