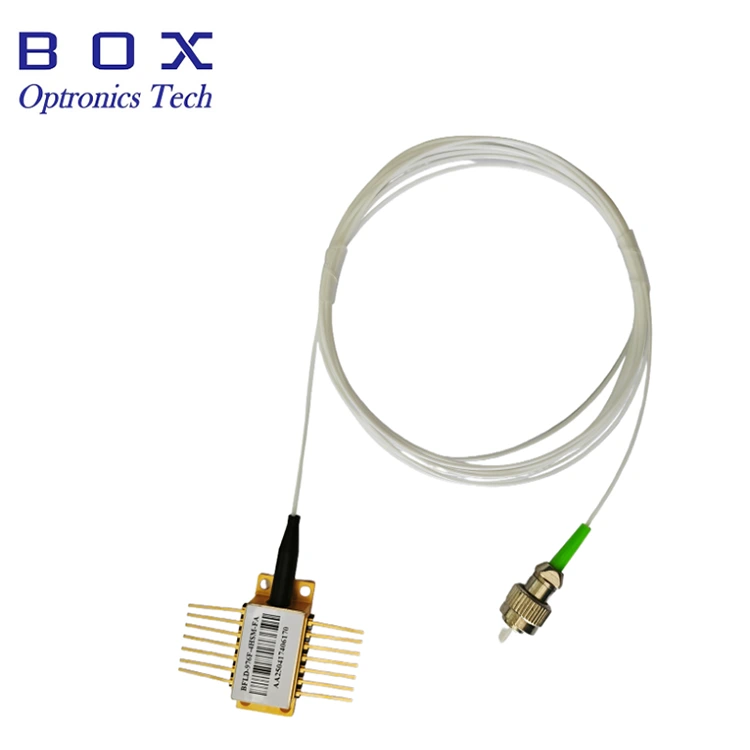

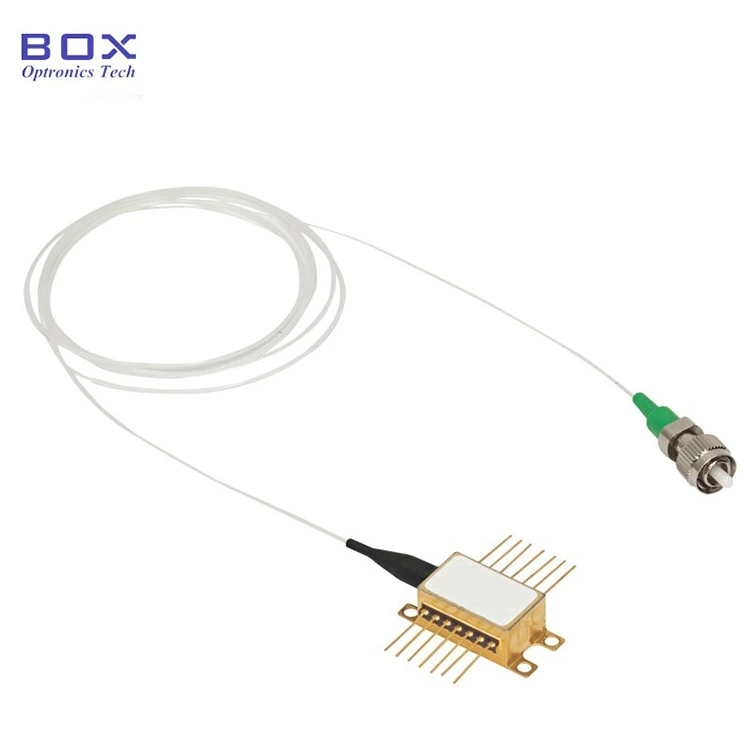

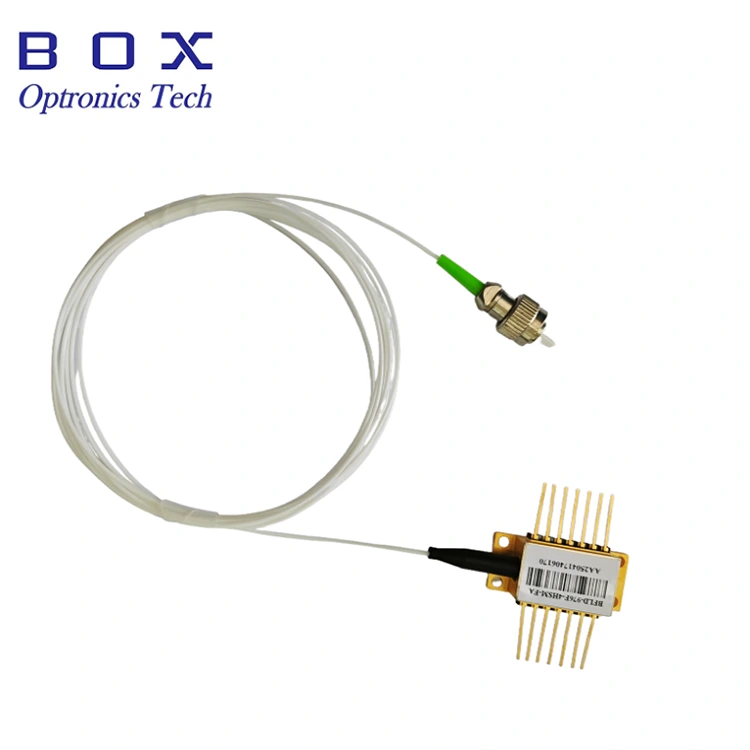

980 nm TEC-jahutusega pumba laserdiood on suure jõudlusega optoelektrooniline komponent optilise side, kiudvõimendite ja laserpumpamiseks. Sisseehitatud TEC-jahutus tagab stabiilse väljundi. Keskmised lainepikkused on 974 nm või 976 nm, valikuline. 14-nõelaga liblikapakett. 200mW/ 400mW/ 600mW väljundvõimsus. Patsitud SM- või PM-kiuga. 12-kuuline garantii. See seade on tundlik staatilise elektri suhtes. Seadme antistaatilisi kaitsemeetmeid tuleb rangelt järgida.
|
Parameeter |
Sümbol |
Min. |
Tüüp. |
Max |
Üksus |
Märkmed |
|
LD lävivool |
ITH |
|
45 |
80 |
mA |
CW |
|
Väljundvõimsus |
PF |
|
|
600 |
mW |
Kui(BOL)<900mA |
|
LD Edasivool |
KUI |
|
|
1200 |
mA |
PF = nimivõimsus |
|
Kink vaba jõud |
PKINK |
450 |
|
|
mW |
>=1,2*Niminaalne võimsus |
|
Kinnitusvaba vool |
IKINK |
>=1,2*If(BOL) |
mA |
[1] |
||
|
LD Edasipinge |
VF |
|
|
2.5 |
V |
PF = nimivõimsus |
|
Kesklainepikkus |
λC |
973 |
974 |
975 |
nm |
Tipp, PF = nimivõimsus |
|
975 |
976 |
977 |
nm |
Tipp |
||
|
Tipplainepikkuse pööramine |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Spektri laius |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektri stabiilsus |
|
-0,5 |
|
0.5 |
nm |
PF = nimivõimsus, t = 60 s |
|
Jälgige reageerimisvõimet |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=nimivõimsus |
|
Jälgige reageerimisvõime stabiilsust |
|
|
|
20% |
|
@Kõik Töötemp. |
|
Jälgige pimedat voolu |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC vool |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
TEC pinge |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
TEC mooduli energiatarve |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
Võimsuse stabiilsus > 20mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak, t = 60 s, alalisvoolu kuni 50 kHz diskreetimine, TC = 25 ℃ |
|
Jälgimisviga |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5 ~ 75 ℃, viidatud [2] |
|
Termistori takistus |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
Termistori B konstant |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
Kinnitusvaba töövõimsus kuni 600mW.
SM-kiud ja PM-kiud on valikulised.
Fiber Bragg resti stabiliseerimine.
Integreeritud TEC jahuti, termistor ja monitori diood.
Kiudvõimendi pumpamine.
Tundmine ja mõõtmine.
CATV ülekanne.
DWDM süsteemid.
Femtosekundi süsteemid.

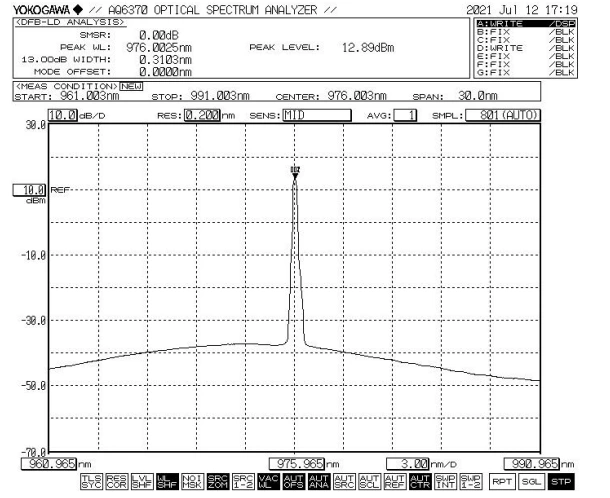

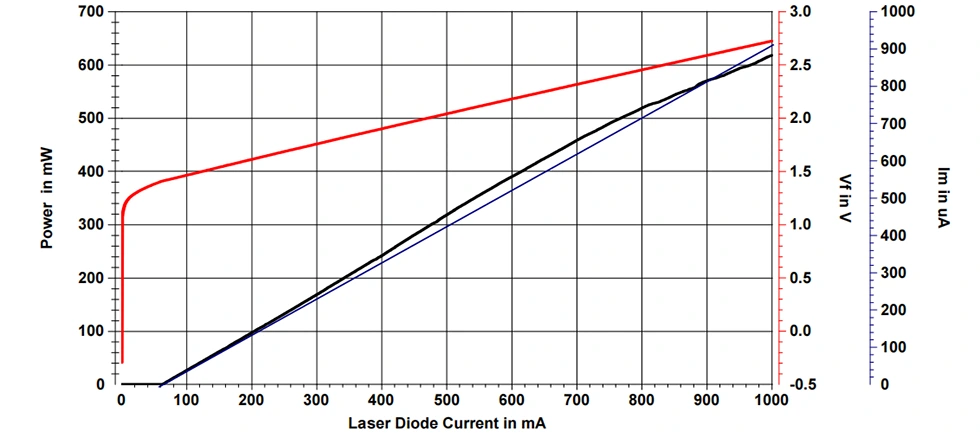

Tüüpiline spekter ja PIV: 976 nm, WL tolerants +/-1 nm, 600 mW

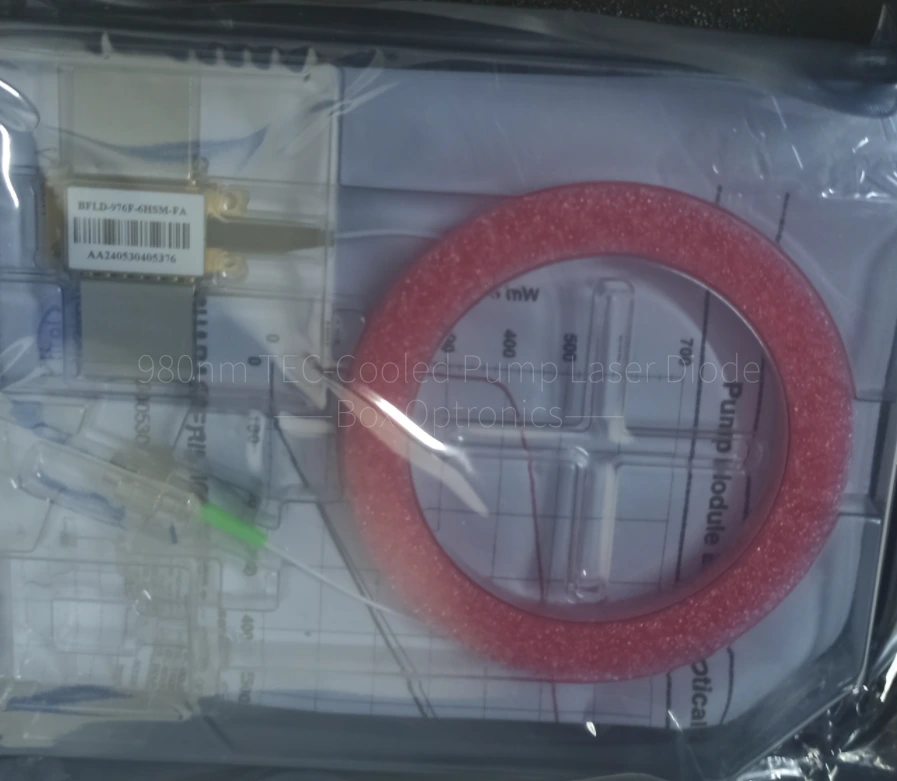

Pakkimise näide
|
|
Aksessuaarid |
Kogus |
|
1 |
980nm TEC-jahutusega pumba laserdiood |
1 |
|
2 |
Toote testimise aruanne |
1 |
*Iseseisev seade; sisseehitatud draiver puudub (väline draiver on valikuline).
|
Nimi |
Lainepikkus |
FBG |
Väljundvõimsus |
Kiu tüüp |
Ühendus |
Kaitsev toru |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm pumplaser |
974:974 nm 976: 976 nm |
F: Koos |
2H: 200 mW 4H: 400 mW 6H: 600 mW ... muud |
SM: ühe režiimiga PM: polarisatsiooni säilitamine
|
N: Null FA: FC/APC SA: SC/APC muud |
0: Paljas kiud 1:900 um lahtine toru |
nt: BFLD-976F-6HSM-N0
(Tellimisinfo: 980nm TEC-jahutusega pumplaserdiood, liblikpakett, 976nm, FBG-ga, väljundvõimsus 600mW, SM fiiber, ilma pistikuta, paljas kiud).
Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com
Pakkumise tingimused
(1) EXW:
Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.
(2) DAP:
Kui teil kontot pole, tasuge toodete saatmiskulud ette.
Saadaval on PayPal ja T/T.
Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)
Rahvusvaheline logistika võib võtta 3-5 tööpäeva.
Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.
See seade on elektrostaatiliselt tundlik; seetõttu tuleb pakkimisel, transportimisel ja kasutamisel rangelt järgida antistaatilise kaitse meetmeid. Lisaks tuleb võtta ettevaatusabinõusid, et vältida toitepingete tekkimist, kuna selle eiramine võib seadet püsivalt kahjustada (nt seadme õige maanduse tagamine ja antistaatilise randmerihma kandmine).
Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme pesast sisestamisel või sealt eemaldamisel ärge avaldage survet ega tõmmake seadme korpuse tagaosas asuvat hülsi. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka fiiberpistikut tõstetakse paigaldamise või eemaldamise ajal üheaegselt.
Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Erilist tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal peab seade olema vooluta, jootekolb peab olema korralikult maandatud.
Enne kõigi komponentide sisselülitamist aktiveerige esmalt jahuti, seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormust.
Garantiiaeg:
Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.
Tasuta garantii erandid:
Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul:
(1) Looduslike tegurite (nt välk, tolm) või keskkonnamõjude põhjustatud kahjustused.
(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.
(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.
(4) Volitamata lahtivõtmine, muutmine või parandamine.
(5) Muudetud või mittetäielikud garantiisildid korpusel.
(6) Kahjustused või kadu transpordi ajal.

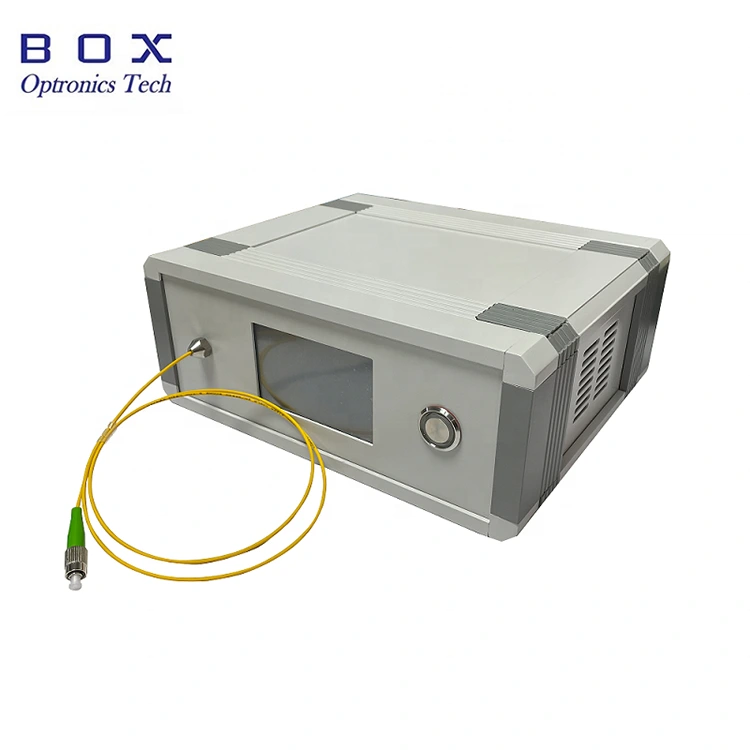

Saadaval puutetundliku ekraaniga lauapaketis; kiirgab valgust kohe pärast sisselülitamist.
