1457 nm Ramani pumba laserallikas

Sisukord

1. Sissejuhatus 1457 nm Ramani pumba laserallikas

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Standardtarvikud

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

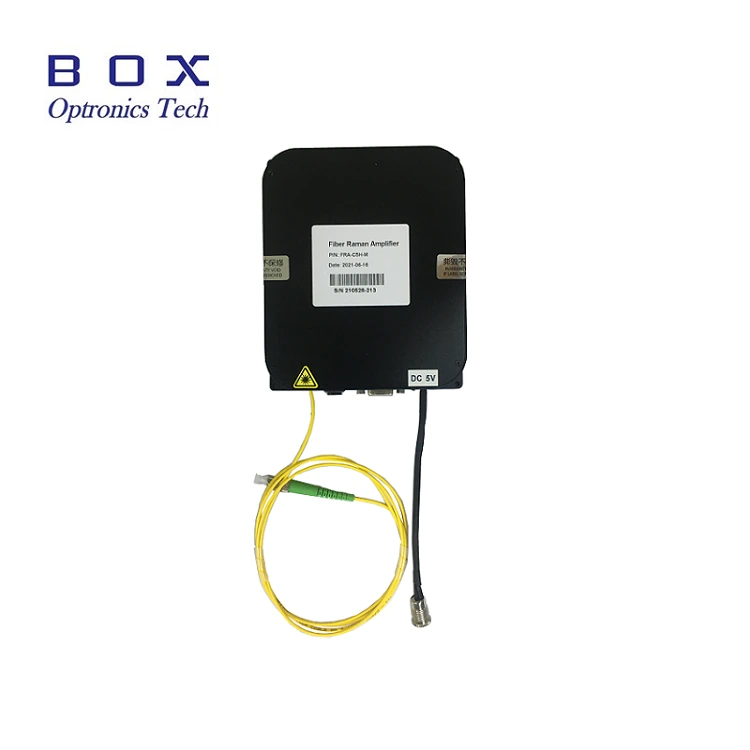

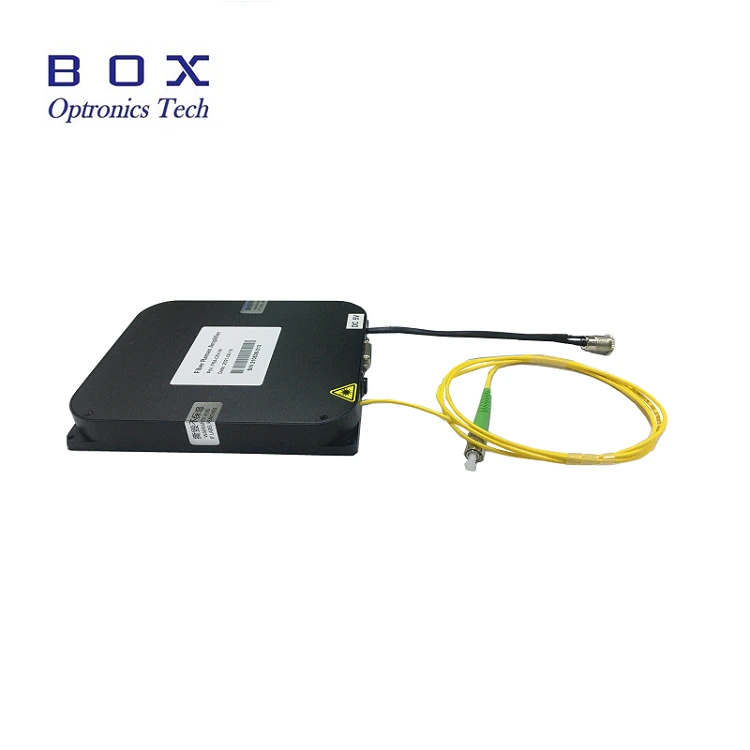

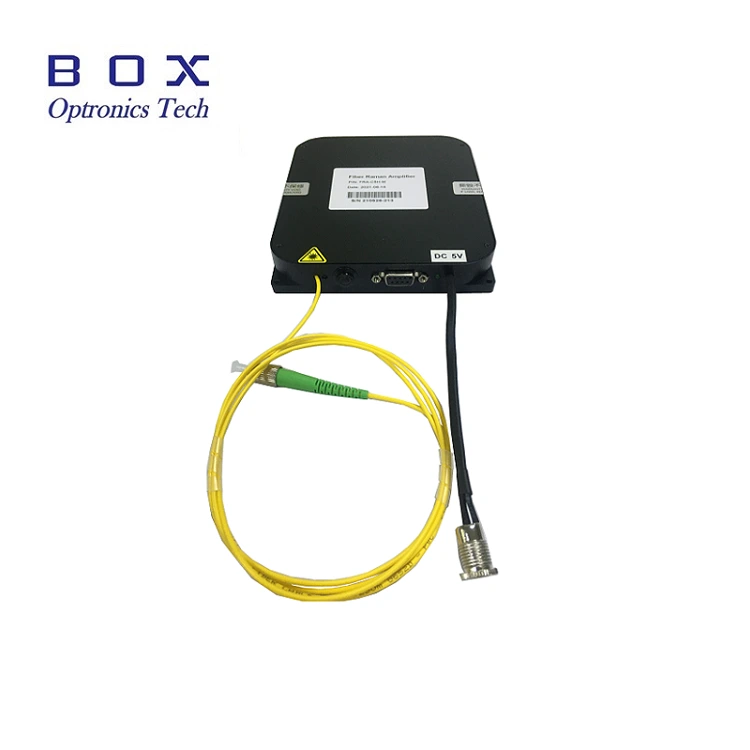

Toote tutvustus

See on 1457 nm Raman Pump Laser allikas, millel on kiud Braggi rest, mis on mõeldud Ramani kiudvõimendi ja Er-legeeritud kiudvõimendi jaoks, professionaalselt kavandatud ajamiahel ja TEC-juhtimine ohutuse tagamiseks laseri töö, stabiilne väljundvõimsus ja spekter. Seda saab pakkuda lauaarvuti või moodulpaketis RS-485 sideliidesega ja seiretarkvara süsteemi integreerimiseks. 400mW suur väljundvõimsus. Palun kasutage nimipinge, kontrolltemperatuuri ja niiskusega tagavad hea soojuse hajumist, vältige väljundi ülekoormust ja saastumist.

Toode Tehnilised andmed

Toote omadused

● 400mW Suur väljundvõimsus;

● Võimsus ja spektraalne stabiilsus;

● DB9 Naiste (RS485) side lihtsaks integreerimiseks.

 Tooterakendused

● Raman kiud võimendi;

● EDFA Er-langes kiud võimendi.

Toode Üksikasjad

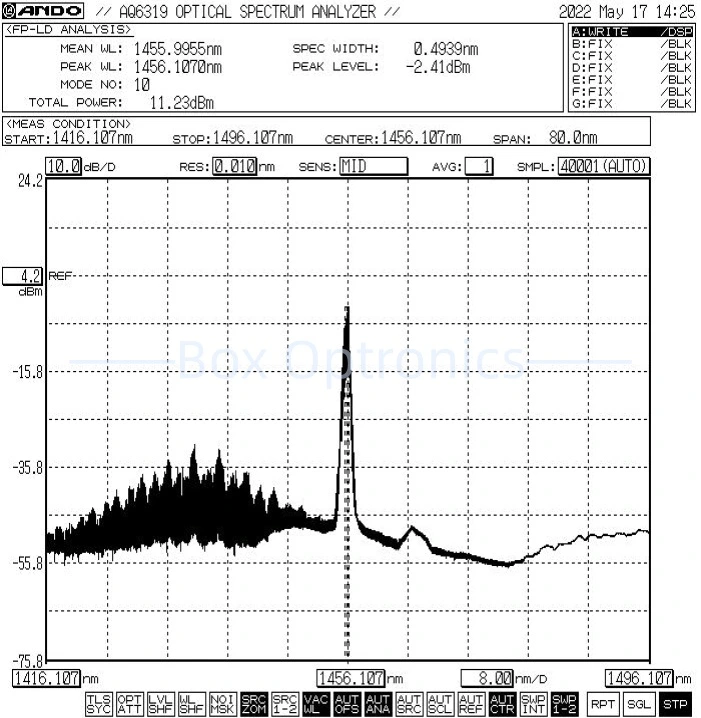

● Tüüpiline spekter: 1457 nm, tolerants +/-1.

● Standardtarvikud

Operatsioon Sammud

1. samm. Lahtipakkimine: enne kokkupanekut kontrollige kas kõik tarvikud on komplektsed, sealhulgas Pump Laser allikamoodul, USB andmekaabel, toiteadapter, katsearuanne jne.

2. samm. Toide: ühendatud alalisvooluga lülitustoiteallikas või reguleeritud toiteallikas, mis vastab nende võimsusele tarnenõuded. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast kinnitamist, et reostust ja kahjustusi pole.

Setp4. Looge ühendus hostarvutiga: kasutage USB-RS485 DB9 andmekaabel 1457nm Ramani pumba laserallika ja arvuti; arvuti peab esmalt installima spetsiaalse jadapordi draiveri tuvastage USB-RS485 jadapordi andmekaabel, muul juhul hostarvuti tarkvara ja valgusallika moodulit ei saa õigesti ühendada ja suhelnud. Palun küsige juht Box Optronicsist.

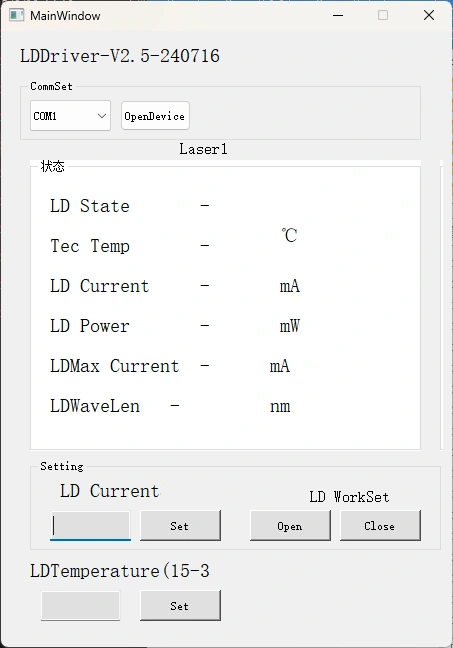

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara juhtida 1457nm Raman Pump Laseri LD voolu ja LD temperatuuri Allikas. Valige õige port, määrake vool ja temperatuur ning seejärel klõpsake avamisnupp. (Kahjustuste vältimiseks suurendage ajami voolu aeglaselt esialgne operatsioon. Ärge rakendage kohe täisvoolu.)

6. samm.Pärast kasutamist klõpsake sulgemisnupul, lülitage toide välja ja katkestage ühendus kiudühendus.

Tellimine teavet

nt: BSLD-1457-4HSM-FA-M

(Tellimisinfo: 1457nm Raman Pump Laser Source, 400mW väljund toide, SMF-28e fiiber, FC/APC pistiku, moodulipaketiga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Fiiberoptilist ei ole soovitatav sageli sisestada ega eemaldada pistikud nii sisend- kui väljundotstes, et vältida tolmu saastumine – mis võib kaasa tuua suurenenud sisestuskadu – või põletushaava kiudühenduse otspinnad.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Kiudoptilised pistikud peavad olema kaetud tolmukatetega.

● Kui väljundkiud tuleb ühendada teise kiuga, on see nii soovitatav kasutada fusiooniliitjat.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; kauplus kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
