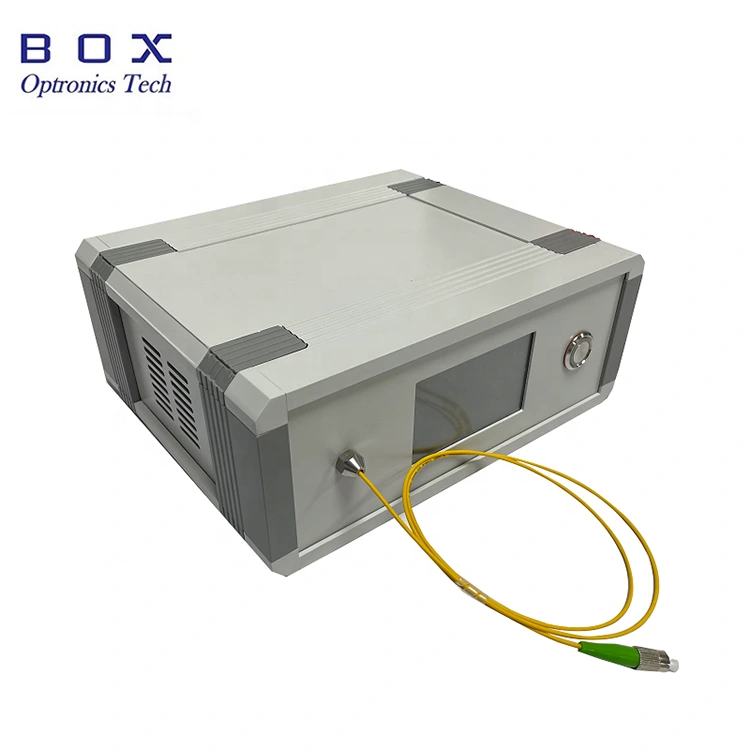

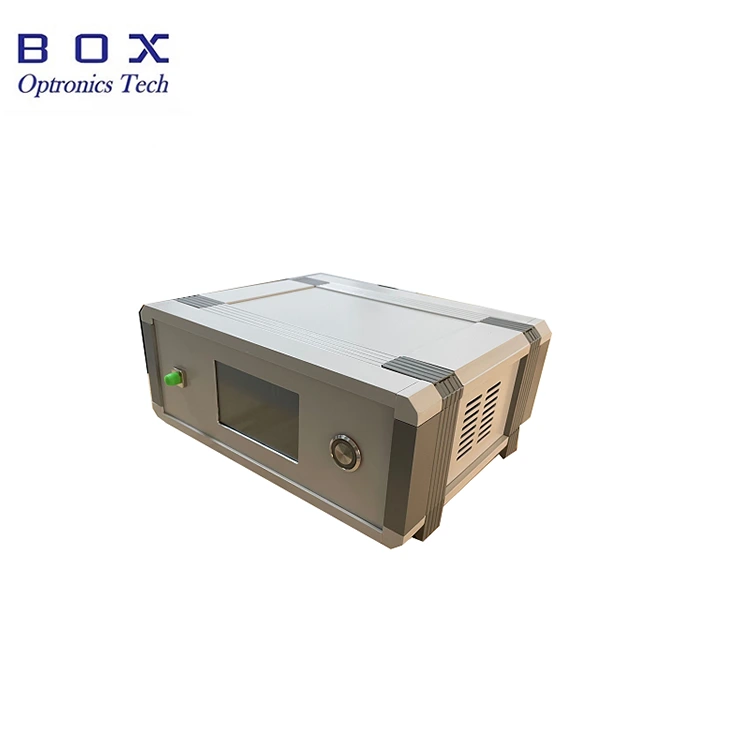

974nm 976nm pumbaga laserallika puutetundliku ekraaniga lauakomplekt

Sisukord

1. Sissejuhatus 974nm 976nm pumbaga laserallika puutetundliku ekraaniga lauakomplekt

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Standardtarvikud

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise tingimused ja makse

10. Juhtimisaeg

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

Box Optronicsi 974nm 976nm pumba laserallika töölaud Puutetundliku ekraaniga pakett sisaldab täiustatud pooljuhtlaserkiipi ja a spetsiaalne integraallülitus suure võimsuse, kõrge stabiilsuse ja väikese võimsuse saavutamiseks tarbimist. Laserallikas, väljundvõimsusega 200mW/400mW/600mW valikuline, väljastatakse ühemoodilise kiu või polarisatsiooni säilitava kiu kaudu kiudude sidumine. Seda saab laialdaselt kasutada testimisel ja katsetamisel optiline side, kiudlaser, kiudude tuvastamine ja muud väljad. Meetod kasutamine on lihtne, stabiilne ja usaldusväärne.

Toode Tehnilised andmed

Toote omadused

● LCD oleku kuva.

● Võimsus ja spektraalne stabiilsus;

● Sisseehitatud autojuht; kiirgab sisselülitamisel valgust.

Tooterakendused

● Mittelineaarne optikauuringud;

● EDFA Erbiumiga legeeritud kiudvõimendi;

● Kiudlaserpumpamine.

Toote üksikasjad

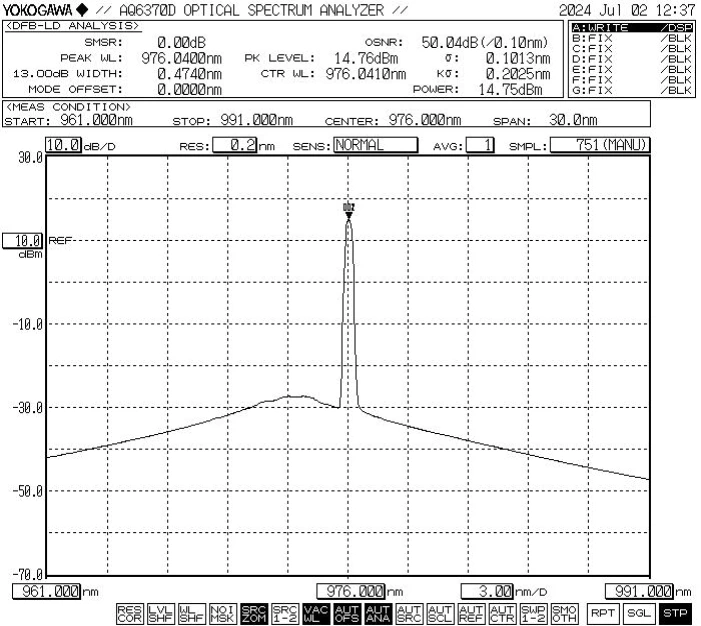

● Tüüpiline spekter: 976 nm, WL tolerants +/-1 nm.

● Standardtarvikud

Toimingu etapid

1. etapp. Avamine ja kokkupanek:

Enne kokkupanekut kontrollige, kas tarvikud on komplektsed.

2. samm Ühendage toiteallikas:

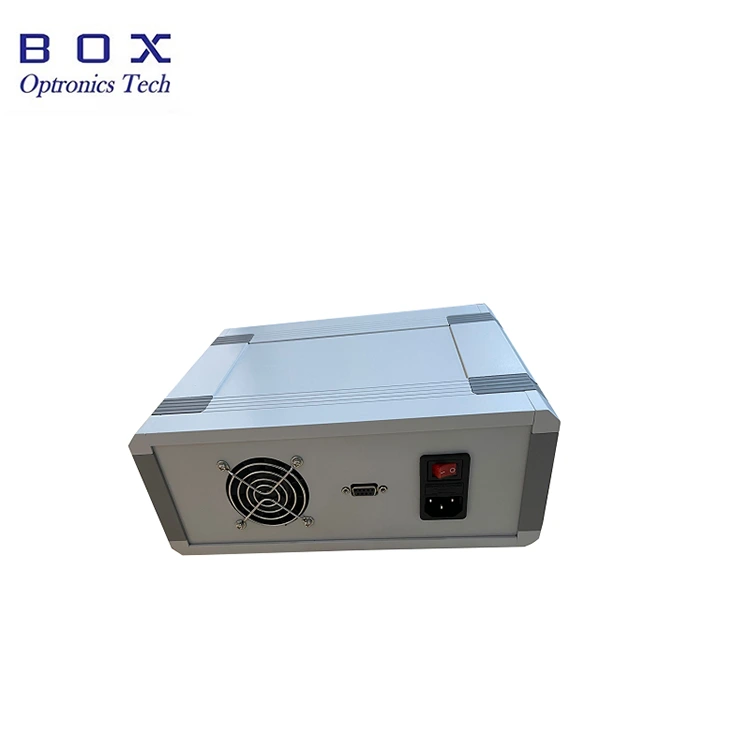

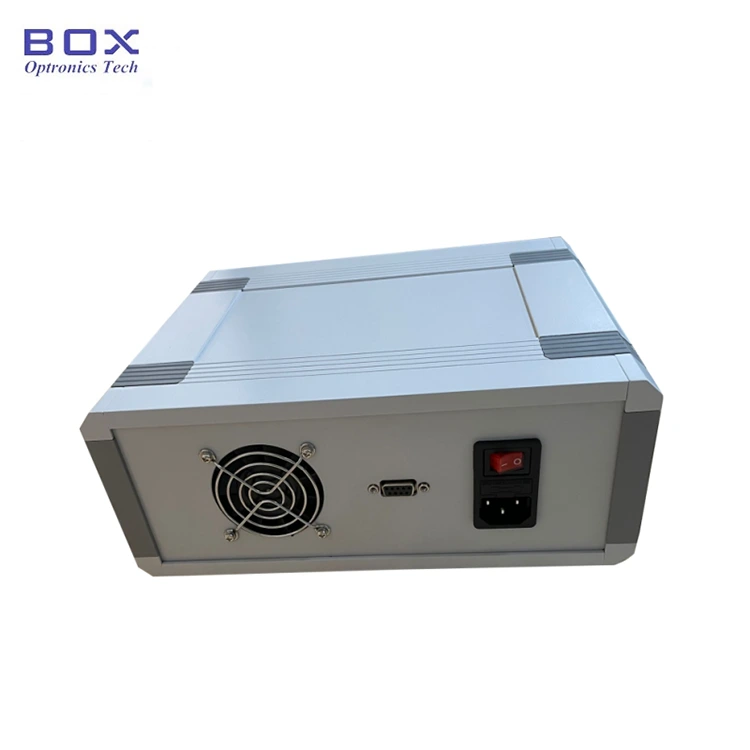

Sisestage toitejuhe šassii toitejuhtme pessa tagaplaat ja ühendage toiteallikas.

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast kinnitamist, et reostust ja kahjustusi pole.

Setp4. Lülitage valgusallikas sisse:

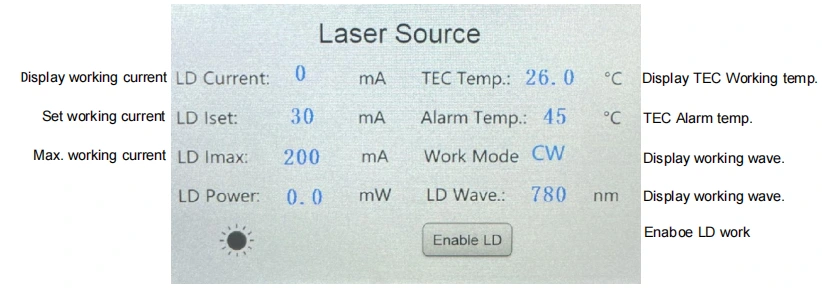

Lülitage sisse toitelüliti tagaküljel. Märkus: praegu on töövoolu ja võimsuse väärtused on viimase ajal määratud parameetrid sulgemine. Kui teil on vaja neid kohandada, saate neid puudutada ja muuta läbi LCD ekraan. Pärast sobiva töövoolu seadistamist aktiveerige laser väljund läbi lüliti "Luba LD".

Step5.Shutdown

Pärast kasutamist lülitage esipaneel välja "enable LD” laserväljundi väljalülitamiseks ja toitelüliti väljalülitamiseks ühendage lahti toitejuhe.

Tellimine teavet

nt: BLD-976-6HSM-FA-BP1

(Tellimisinfo: 976 nm pumba laserallikaga lauakomplekt koos Puutetundlik ekraan, 600 mW väljundvõimsus, SM Hi1060 fiiber, FC/APC pistik, kaitse 1064 nm peegeldunud valguse eest, Benchtop pakett).

*Varustatud pumbakaitsega, väljundvõimsuse sumbumine on 10–15%.

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Käivitamisel veenduge esmalt, et toitelüliti ja nupp lülituvad on välja lülitatud ja seejärel ühendage toiteallikas. Väljalülitamisel kinnitage esmalt LD väljalülituslülitit, seejärel lülitage nupplüliti välja ja seejärel ühendage lahti toiteallikas. Ärge katkestage toiteallikat otse seadme töötamise ajal töötab.

● Enne kiudoptilise pistiku ühendamist pühkige seda tolmuvaba peegelpaberit ja tehke kindlasti koostööd optilise kiu otsaga näodetektor jälgimiseks. Pärast puhastamise kinnitamist ühendage see läbi äärik; kiudoptilise pistiku otspind võib põleda, kui laser on ühendatud. Ääriku ühendamisel tuleb tagada, et seal ei ole kerge operatsioon. Kui seda ei kasutata, katke palun tolmukork kiudoptiline pistik.

● Vältimaks kiudoptilise pistiku otsapinna põletamist tolmu, ärge ühendage ega eemaldage esiküljel olevat kiudoptilist pistikut sageli paneel.

● Pöörake tähelepanu niiskuskindlusele ja pange see kuivama koht.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Toode on kahjustatud või kahjustatud looduslike tegurite mõjul või keskkonnamõjud (elektrilöök, tolm);

(2) Toode on kahjustatud kasutaja ebastandardse töö tõttu;

(3) tootel on ilmseid tehiskahjustusi;

(4) Toodet võetakse lahti, muudetakse või parandatakse ilma ettevõtte volitus;

(5) Valgusallika korpuse garantiisildi kleebis on muudetud või mittetäielik;

(6) Toode on transportimise käigus kahjustatud või kaotsi läinud.
