785nm FP Butterfly laserdiood

Sisukord

1. 785 nm sissejuhatus FP Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

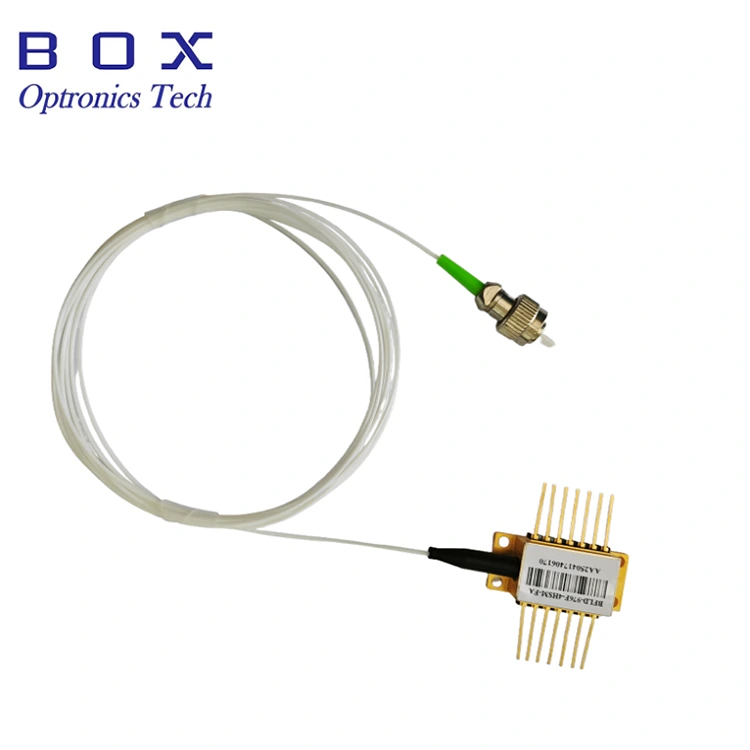

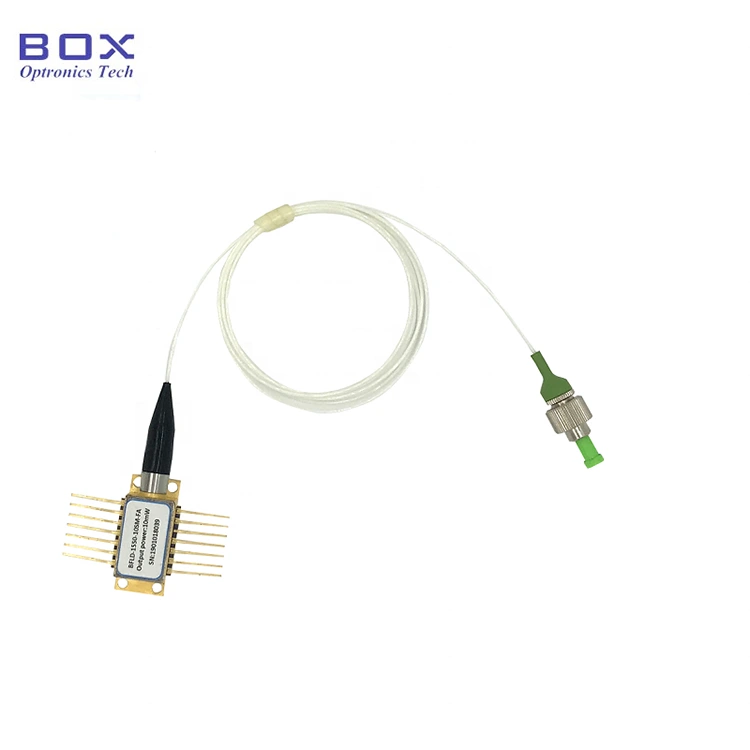

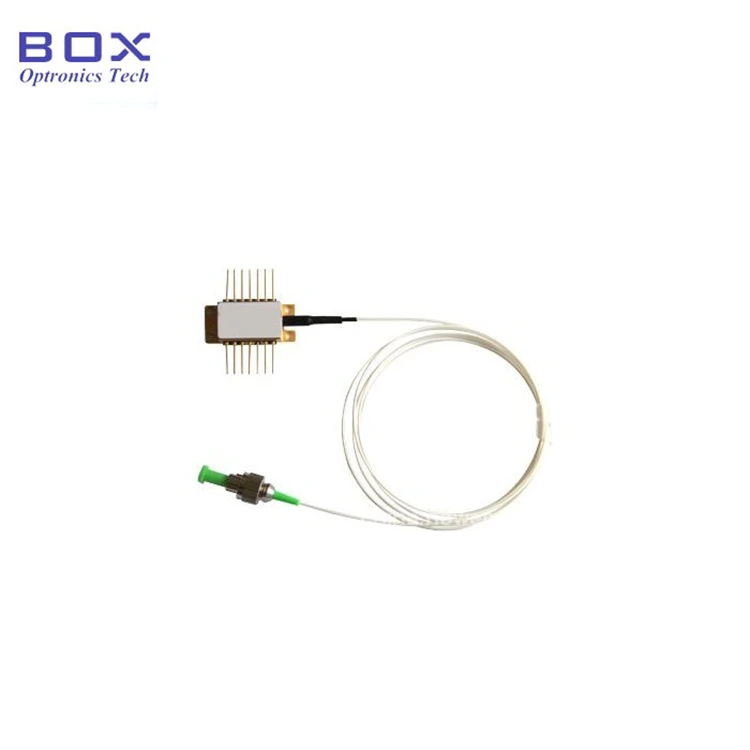

See on 785 nm FP Butterfly laserdiood, millel on kuni kuni 30mW väljundvõimsust. Kiu tüüp võib olla SM785-HP või PM780-HP ning integreerib TEC-i, monitori fotodioodi ja termistori. The 900um kaitsetoru ja FC/APC pistik on valikulised. Kui tihvtid nõuavad jootmisel ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Moodul/töölaua pakett koos draiveriahelaga, Saadaval on 50 mW väljundvõimsus.

Toode Tehnilised andmed

Toote omadused

● SM785-HP või PM780-HP kiud;

● Väljundvõimsus sisse kuni 30mW;

● 14-pin BTF-pakett koos TEC-i, termistori ja Jälgige PD-d.

Tooterakendused

● Valgusallikas;

● Fiiberoptiline andur süsteem;

● Materjali töötlemine.

Toote üksikasjad

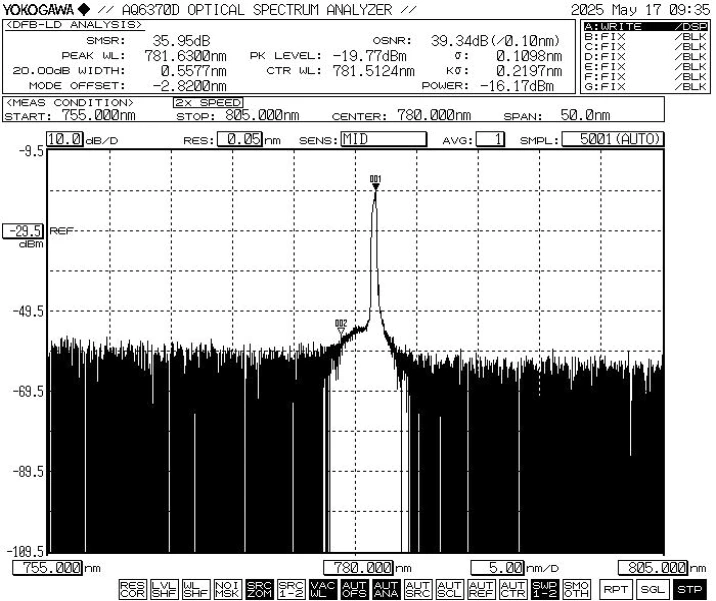

● Tüüpiline spekter: 785 nm, WL tolerants +/-10 nm.

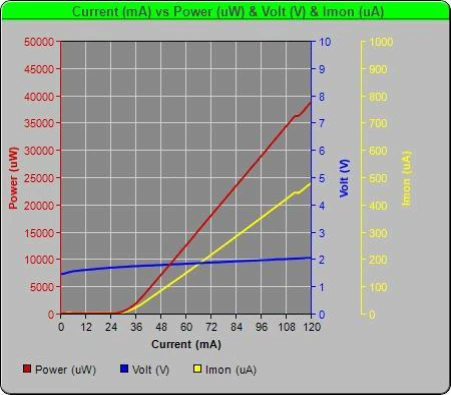

● PIV-785nm 30mW FP Butterfly laserdiood

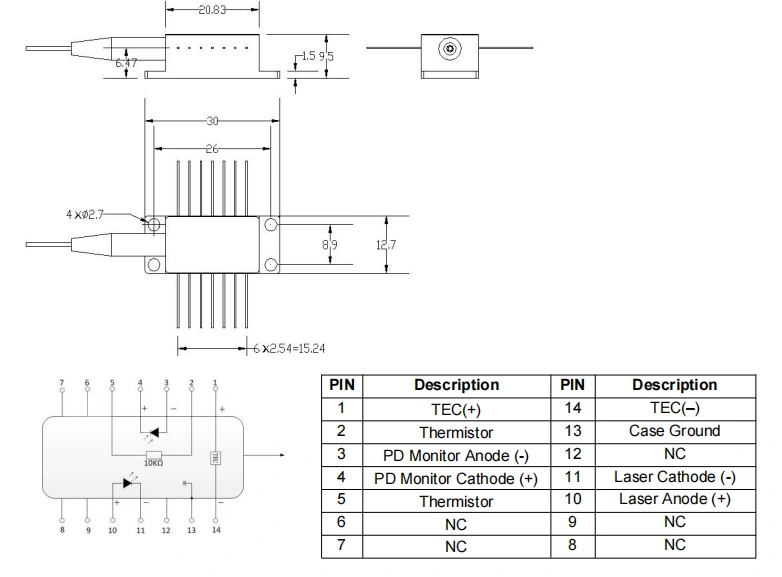

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 785 nm FP Butterfly Laser diood

● Standardtarvikud

*Iseseisev seade; sisseehitatud draiverit pole (moodulipakett koos draiveriga ahel on valikuline).

Tellimine teavet

nt: BFLD-F785-30SM-FA

(Tellimisinfo: 785nm FP Butterfly Laser Diode, 30mW väljund võimsus, SM Hi780 fiiber, FC/APC pistik, pumba kontakt).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise ja makse tingimused

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Laserkiirguse oht: kui seade töötab, kiirgab see suure intensiivsusega laserkiirt. Ärge vaadake otse kiu otsapinnale, kuna see võib põhjustada silmavigastusi.

● ESD kaitse: see seade on elektrostaatiliselt tundlik. Seetõttu peavad olema ranged antistaatilised kaitsemeetmed pakendamisel, transportimisel ja kasutamisel järgida. Lisaks tuleks võtta ettevaatusabinõusid, et vältida toitepingete tekkimist, kui seda ei tehta võib põhjustada seadme püsivat kahjustamist (nt tagage õige varustus maandada ja kanda antistaatilist randmerihma).

● Fiber ja seadme käsitsemine: optiline kiud on haprad. Ärge tõmmake seadet kiudu kasutades. Sisestades või seadet pesast eemaldades ärge avaldage sellele survet ega tõmmake seda ümbris seadme korpuse tagaosas. Pistikutega varustatud seadmete puhul veenduge, et nii seadet kui ka kiudpistikut tõstetakse üheaegselt paigaldamise või eemaldamise ajal.

● Nõuded tihvtide jootmisele: kui tihvtid tuleb jootma, jootmistemperatuur ei tohi ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Pöörake erilist tähelepanu järgnev: jootmise ajal peab seade olema vooluta olekus ja jootekolb peab olema korralikult maandatud.

● Sisselülitamine: sisselülitamise ajal protsessi, ärge kunagi rakendage otse suurt voolu, kuna see võib kiipi kahjustada. Selle asemel lülitage seade sisse voolutasemel, mis on lähedal kiibi lävele ja seejärel suurendage voolu järk-järgult väikeste sammudega soovitud tasemeni on jõutud.

● Jahutamise ja sisselülitamise järjestus: enne kõigi komponentide sisselülitamiseks aktiveerige esmalt jahuti ja seejärel jätkake järkjärguline võimsus - suurendamise sammud, et vältida kiibi ülekuumenemist ja ülekoormust.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
