660nm FP Butterfly laserdiood

Sisukord

1. 660 nm sissejuhatus FP Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

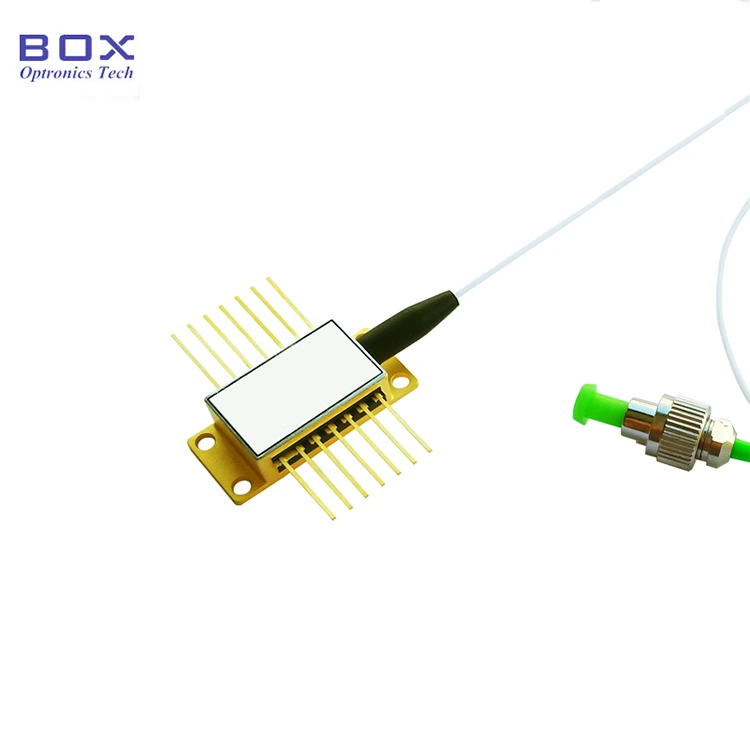

Toote tutvustus

See on 660 nm FP Butterfly laserdiood, millel on 14 kontaktiga liblika pakett. See on Fabry-Perot laserdiood. Sellel on kuni 30 mW väljundvõimsus ning sisseehitatud TEC ja termistor. Kiu tüüp võib olla SM630-HP kiudaineid. Moodul/töölaua pakett koos draiveriahelaga on valikuline. Optiline kiud on haprad; ärge tõmmake kiudu kasutavaid komponente.

Toode Tehnilised andmed

Toote omadused

● SM 630-HP fiiber pats;

● CW väljundvõimsus kuni 30mW;

● 14-pin BTF-pakett koos TEC-ga, termistor;

● Nähtav punane tuli.

Tooterakendused

● Biotehnoloogia;

● Meditsiiniline ravi;

● Optiline instrument.

Toote üksikasjad

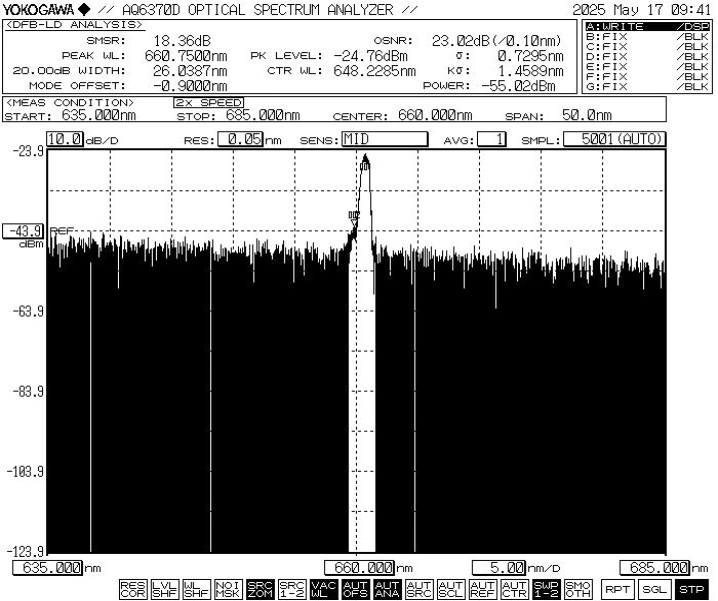

● Tüüpiline spekter:

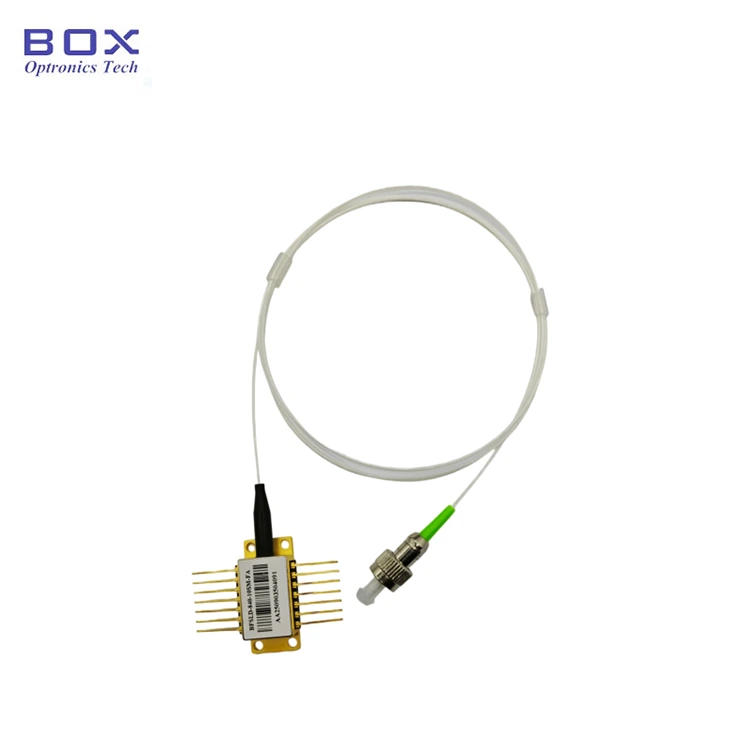

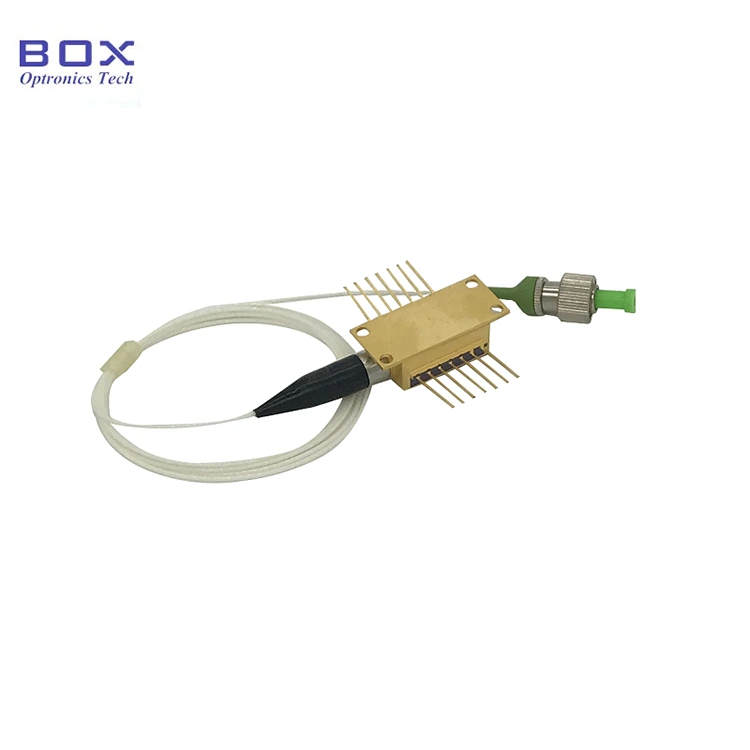

● Standardtarvikud

*Iseseisev seade; sisseehitatud draiverit pole (moodulipakett koos draiveriga ahel on valikuline).

Tellimine teavet

nt: BFLD-F660-30SM-FA

(Tellimisinfo: 660nm FP Butterfly Laser Diode, 30mW väljund toide, SM fiiber, FC/APC pistiku, pumba kontaktiga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Kontrollige toote tööahela stabiilsust, et vältida impulssvooludest põhjustatud kahjustused.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes. Märkus. Absoluutsetest maksimumväärtustest ületav kasutamine võib seadet püsivalt kahjustada seade.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Box Optronics aga jätab endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaeg:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
