520nm FP Butterfly laserdiood

Sisukord

1. 520 nm kasutuselevõtt FP Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

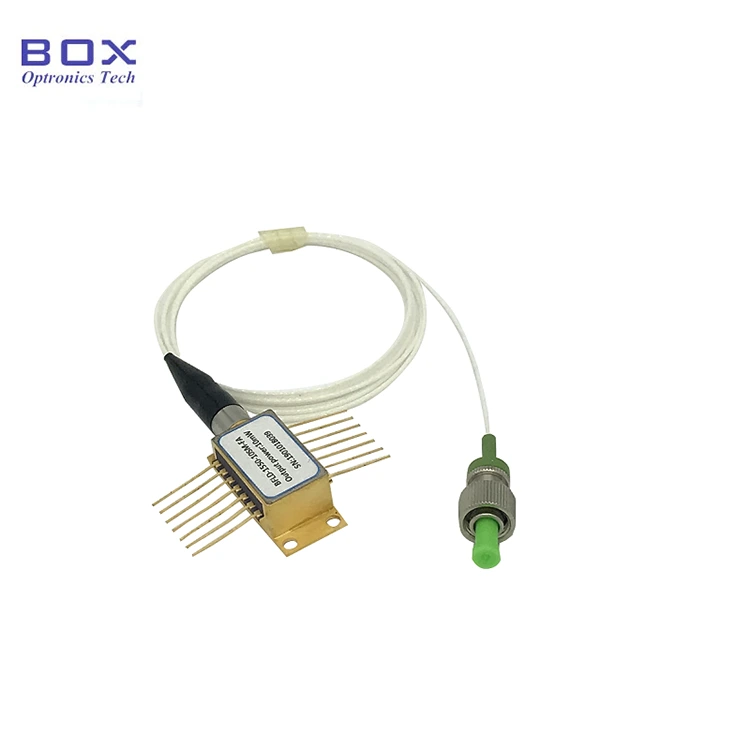

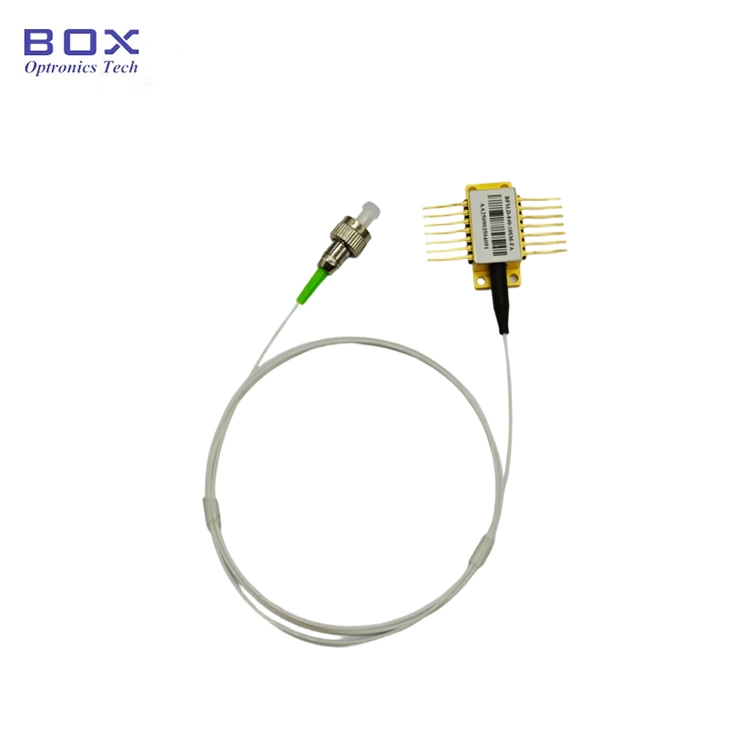

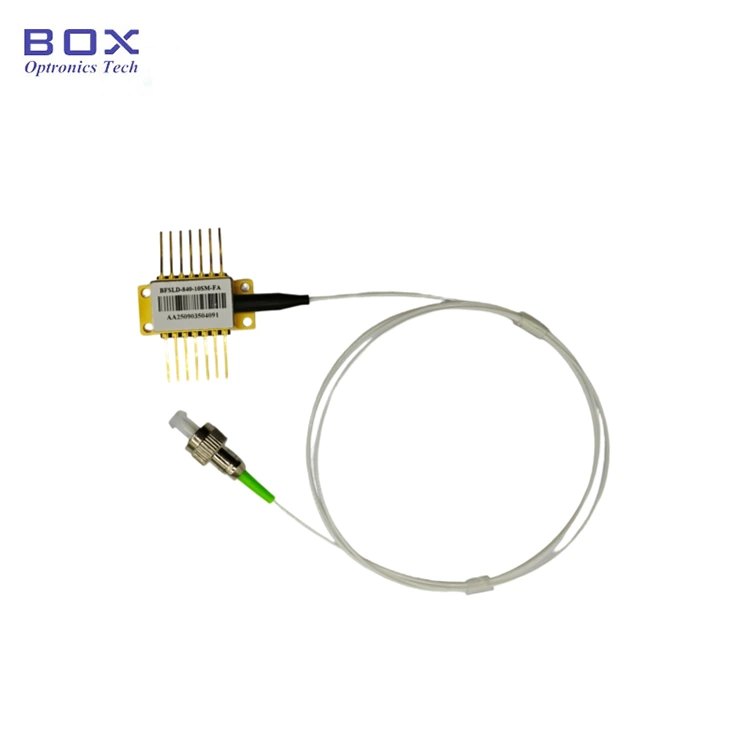

See on 520nm FP Butterfly laserdiood, millel on a 14-nõelaga liblikapakett. See on Fabry-Perot laserdiood. Sellel on kuni 30 mW väljundvõimsus ning sisseehitatud TEC ja termistor. Kiu tüüp võib olla SM-460HP või PM-S460-HP kiud. Sobib optilistele instrumentidele. Kui tihvtid nõuavad jootmisel ei tohi jootmistemperatuur ületada 260°C ja jootmisaeg ei tohi ületada 10 sekundit.

Toode Tehnilised andmed

Toote omadused

● SM-460 hj või PM-S460-HP kiud;

● Väljundvõimsus sisse kuni 30mW;

● 14-pin BTF-pakett koos TEC-i ja Monitor PD-ga;

● Nähtav roheline valguskiudühendusega laserdiood.

Tooterakendused

● Optilised instrumendid;

● Fiiberoptiline ülekanne süsteem;

● Laserindikatsioon.

Toote üksikasjad

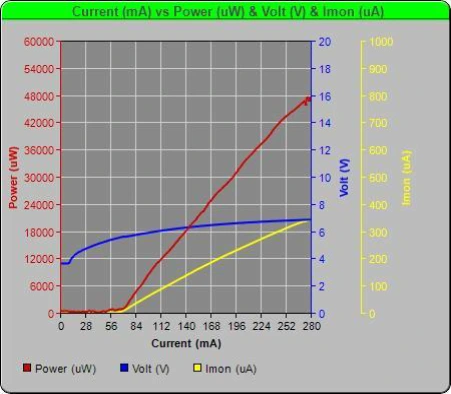

● Tüüpiline spekter: PIV

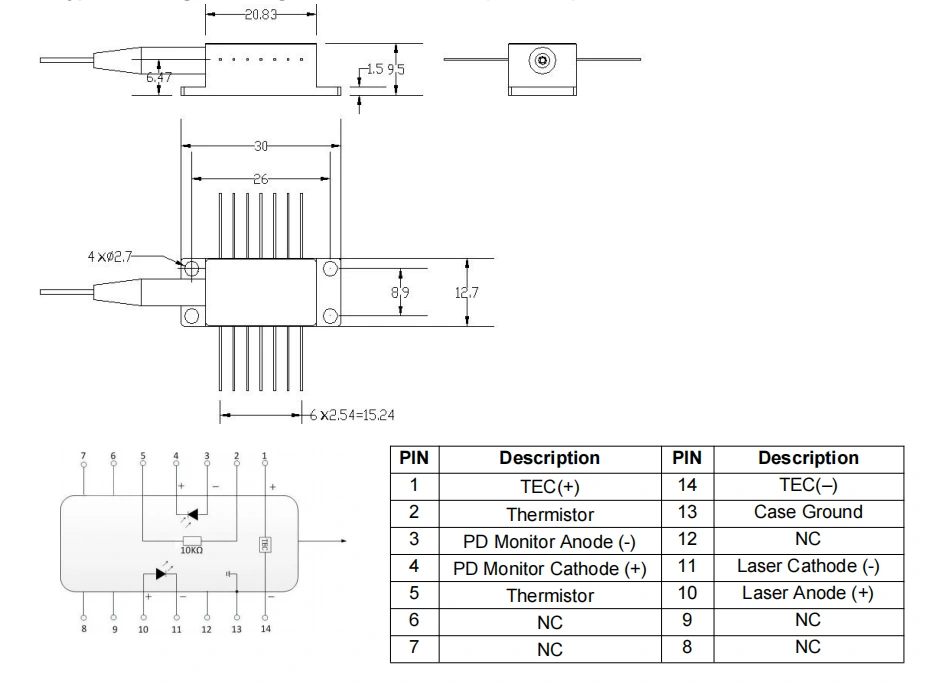

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 520 nm FP Butterfly Laser diood

● Pakkimise näide

*Iseseisev seade; sisseehitatud draiverit pole (moodulipakett koos draiveriga ahel on valikuline).

Tellimine teavet

nt: BFLD-F520-30SM-FA

(Tellimisinfo: 520nm FP Butterfly Laser Diode, 14-pin butterfly pakett, 30mW väljundvõimsus, 460HP SM fiiber, FC/APC pistik)

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Ärge kunagi rakendage sisselülitamise ajal otse suurt voolu, nagu see võib kiipi kahjustada. Selle asemel lülitage seade sisse praegusel tasemel kiibi läve lähedale ja seejärel suurendage voolu järk-järgult väikeseks sammuga, kuni saavutatakse soovitud tase.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.

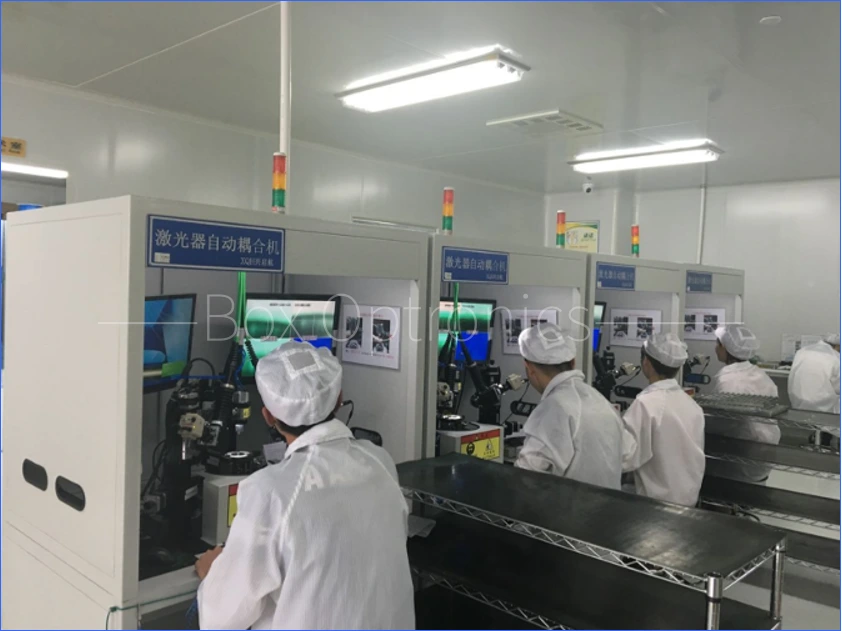

Päris toodang rida
