850nm FP Butterfly laserdiood

Sisukord

1. 850 nm kasutuselevõtt FP Butterfly laserdiood

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

850 nm FP Butterfly laserdioodi väljundvõimsus on kuni 30mW, hea kiire kvaliteet tõhusaks ühendamiseks optiliste kiududega ja muud optilised komponendid ja integreeritud termoelektriline jahuti (TEC), PD jälgimine ja termistor. See sobib sellistele põldudele nagu lühimaa optiline side ja kiudude tuvastamine.

Toode Tehnilised andmed

Toote omadused

● SM Hi780 kiud pats;

● Kõrge väljundvõimsus kuni 30mW;

● 14-pin BTF-pakett koos TEC-i, termistori ja jälgida PD-d.

Tooterakendused - 850nm FP Butterfly Laser diood

● Lühimaa optika Suhtlemine;

● Laboratoorsed valgusallikad ja optiline test;

● Bioloogiline pildistamine;

● Optilise kiu tuvastamine.

Toote üksikasjad

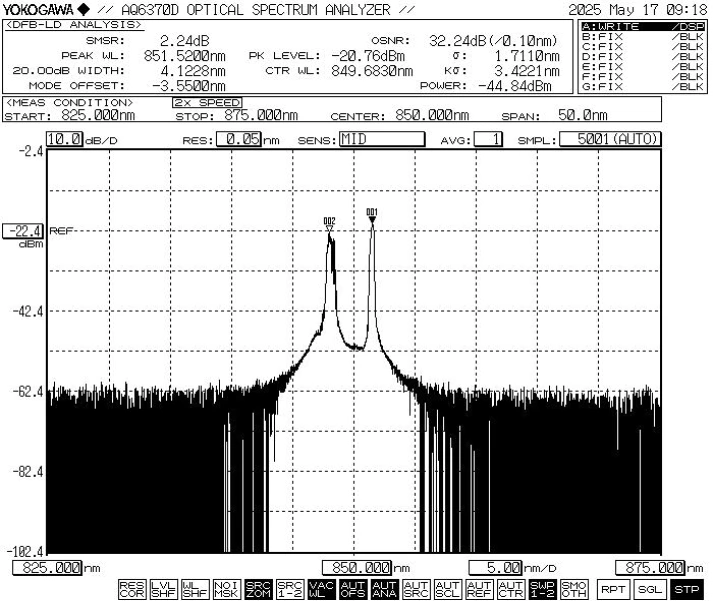

● Tüüpiline spekter: 850 nm, WL tolerants +/-10 nm.

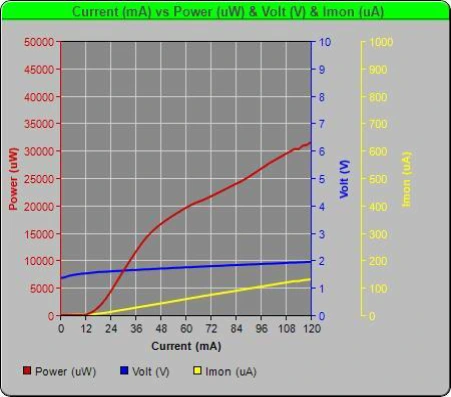

● PIV-850nm 30mW FP Butterfly laserdiood

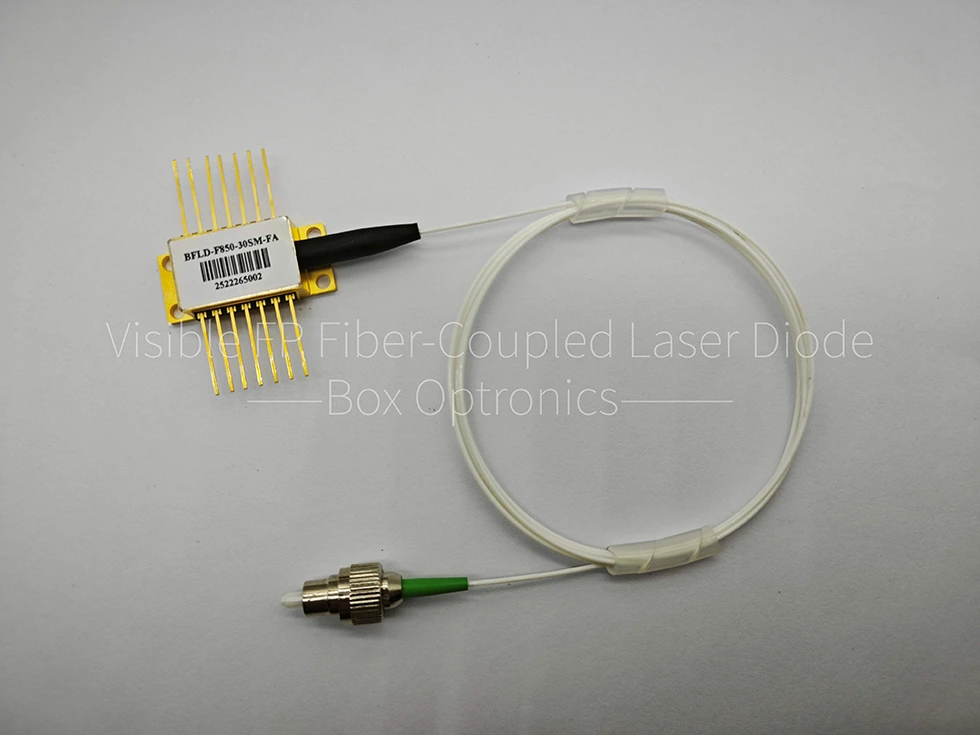

● Standardtarvikud

*Iseseisev seade; sisseehitatud draiverit pole (moodulipakett koos draiveriga ahel on valikuline).

Tellimisinfo

nt: BFLD-F785-30SM-FA

(Tellimisinfo: 850nm FP Butterfly Laser Diode, 30mW väljund toide, SM fiiber, FC/APC pistiku, pumba kontaktiga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10 tööpäeva. (Kui neid on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Märkused operatsiooni kohta

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Kui tihvtid vajavad jootmist, ei tohi jootmistemperatuur olla üle 260°C ja jootmisaeg ei tohi ületada 10 sekundit. Eriline tähelepanu tuleb pöörata järgmisele: jootmisprotsessi ajal tuleb seade peab olema vooluta ja jootekolb peab olema korralikult maandatud.

● Seadme kasutamisel järgige rangelt tööpinget ja andmelehel määratud vooluvahemikud. Põhiparameetrid, sealhulgas Ith (Lävivool), Iop max (maksimaalne töövool), Vop max (maksimaalne Tööpinge) ja λc (kesklainepikkus) – tuleks viidata konkreetselt tarnimise ajal esitatud katsearuandes.Märkus:Kasutus üle absoluutsete maksimumväärtuste võib seadet püsivalt kahjustada.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
